手动式快锁拨动操作机构

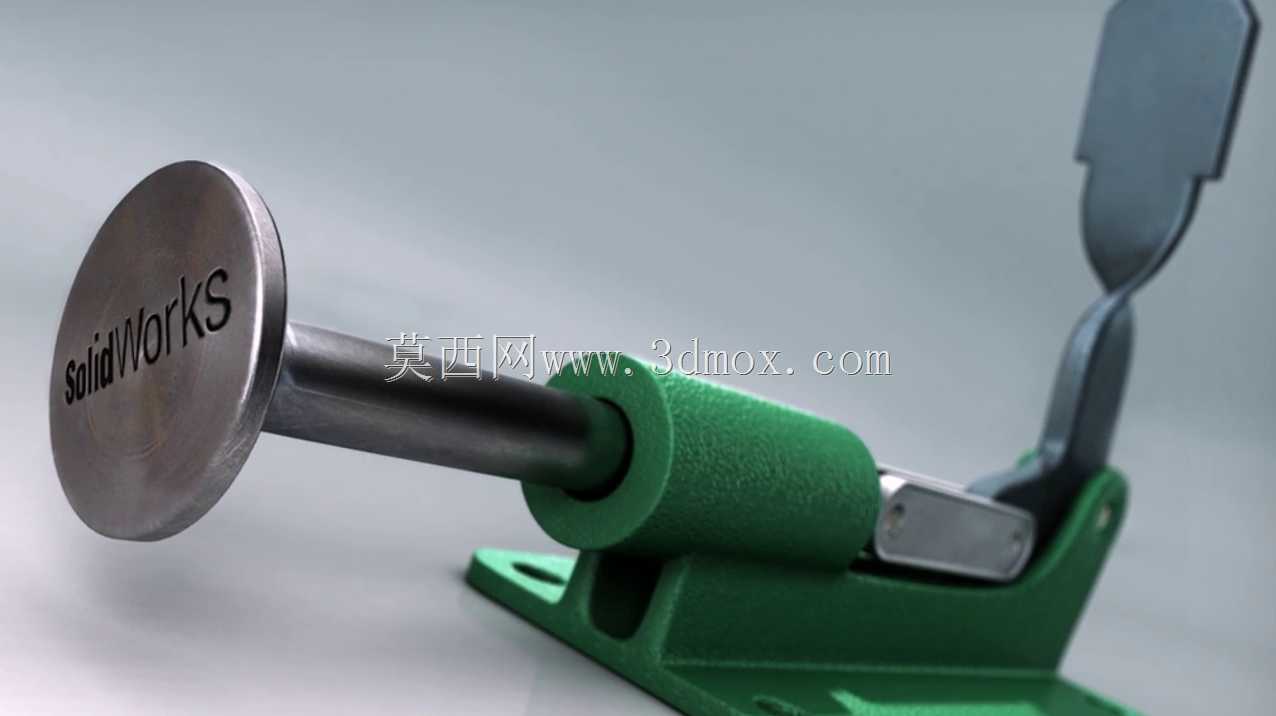

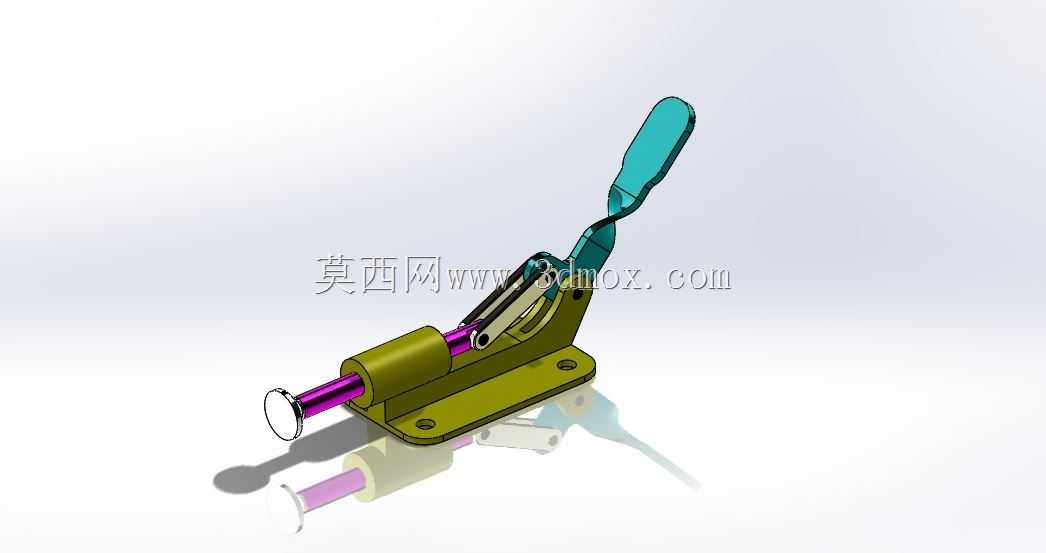

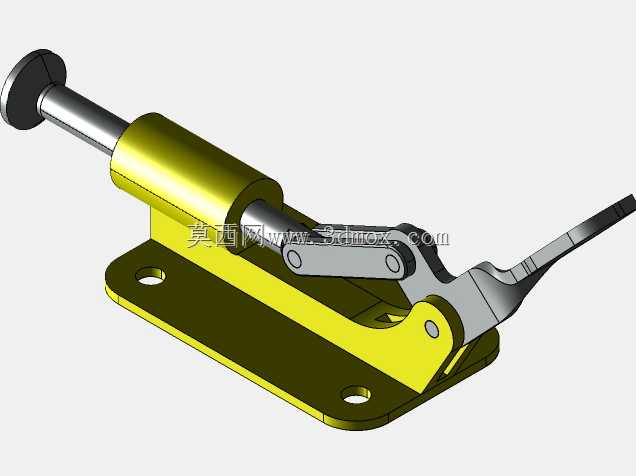

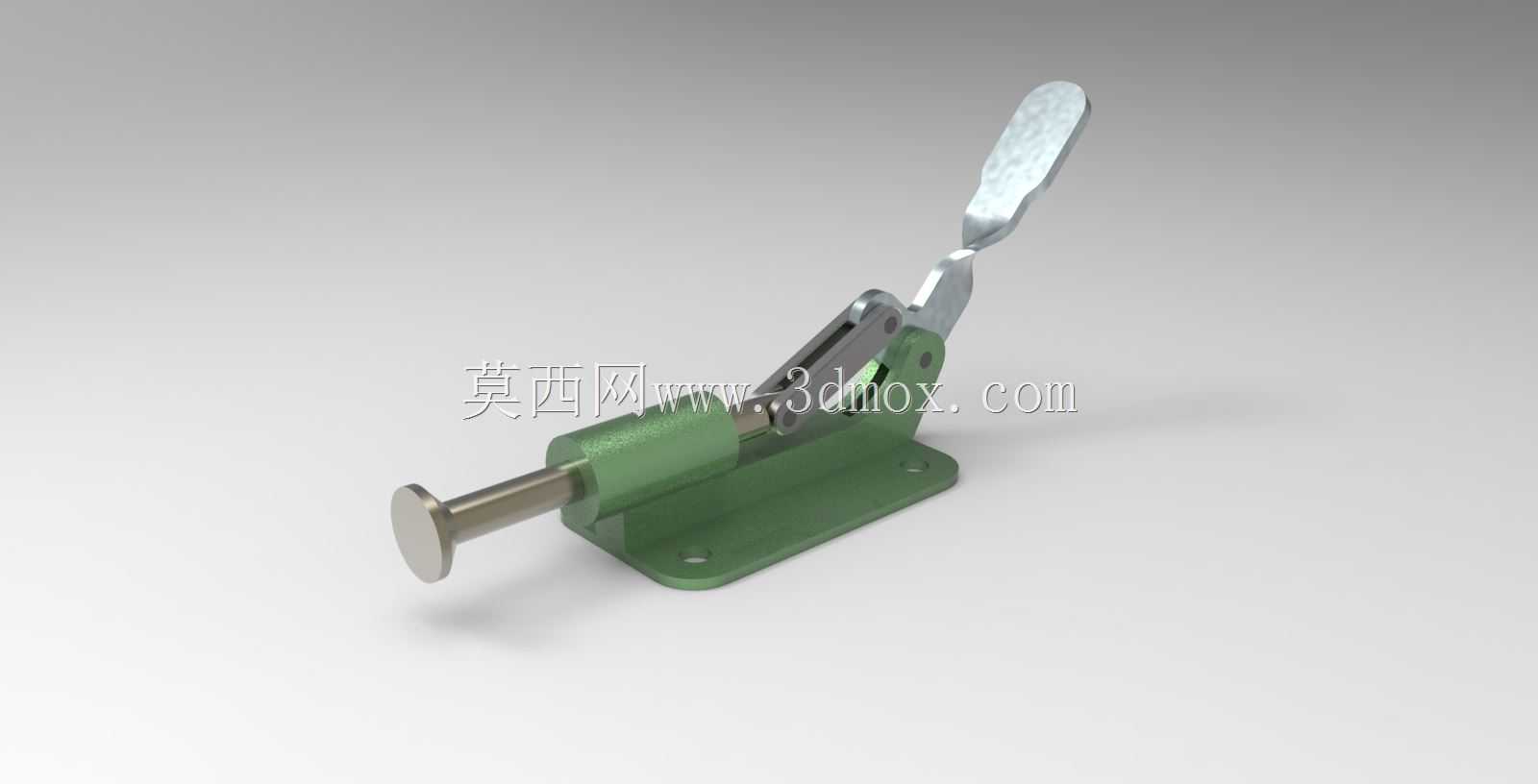

这款手动拨动操作机构，是工业生产场景中应用十分广泛的手动触发式执行构件，常被集成在小型工装夹具、工位定位模组、轻型设备启停控制单元、输送线侧挡定位结构中，承担手动触发锁紧、工位切换、行程触发的核心功能，尤其适合需要人工快速介入操作、无需电控驱动的半自动工位场景，在装配流水线旁的工件定位工装、小型检测设备的舱门快锁结构、非标设备的手动行程切换模块中都能见到这类构件的身影，能够在无气源、无电源的简易工位上稳定完成机械动作触发，适配离散制造场景下灵活多变的工位操作需求。从功能特性来看，该机构采用按压加拨动的复合操作逻辑，端部的圆形按压头采用大直径平面设计，操作时手掌施力的接触面积充足，即便操作人员佩戴劳保手套也能稳定按压施力，不会出现打滑脱手的问题；中部的绿色铸造支座承担整体承载功能，底部带安装孔的折边结构能够直接通过螺栓固定在设备安装基面，安装后整体结构稳固，反复操作不会出现支座偏移晃动的问题；侧部的拨杆采用弧形过渡的造型设计，按压解锁后拨动拨杆即可完成机构的状态切换，拨杆的长度经过力矩优化，操作时所需的扳动力度控制在成年人手部舒适施力区间，长时间反复操作也不会造成手部疲劳。在设计思路上，这款机构优先考虑了手动操作的人机工程学需求，按压头的端面做了圆角钝化处理，避免操作时划伤操作人员手部；支座采用一体铸造成型后做表面喷塑处理，既保证了结构的整体刚性，又能在车间多油污、多粉尘的环境下具备不错的防锈抗污能力，日常维护仅需定期在转轴位置加注润滑脂即可长期稳定使用；内部的转轴配合间隙经过合理公差匹配，既不会因间隙过大出现操作旷量，也不会因间隙过小导致操作卡滞，在-10℃到60℃的常规车间环境温度区间内都能顺畅动作。从安装边界来看，该机构的底部安装孔位采用对称式布局，安装基面仅需预留对应孔位的平整区域即可完成固定，整体外伸长度适配多数小型设备的侧装、正装需求，操作端的伸出高度不会与周边设备构件产生干涉，拨杆的摆动行程经过限位设计，拨动到极限位置时会通过内部限位结构止停，不会出现过扳损坏内部构件的问题，整体结构紧凑，占用安装空间小，能够适配各类紧凑型非标设备的集成需求，在保证操作可靠性的同时，尽可能压缩了自身的结构体积，为设备整体布局留出更多设计空间。
