精密螺杆驱动式重型机用夹钳结构设计

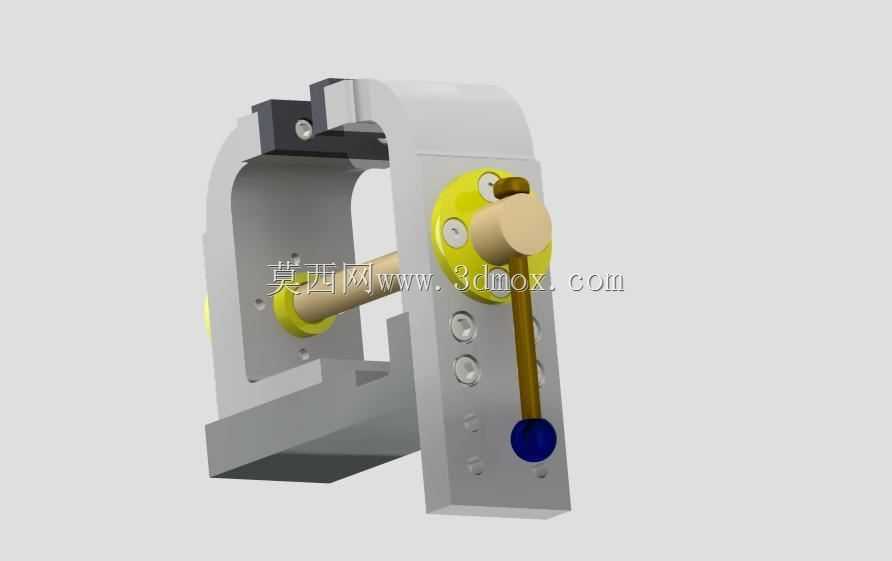

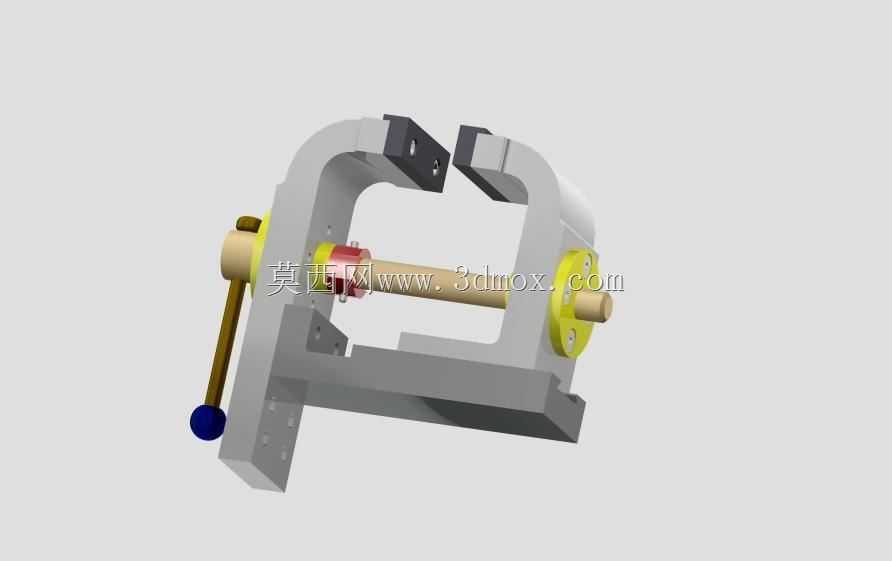

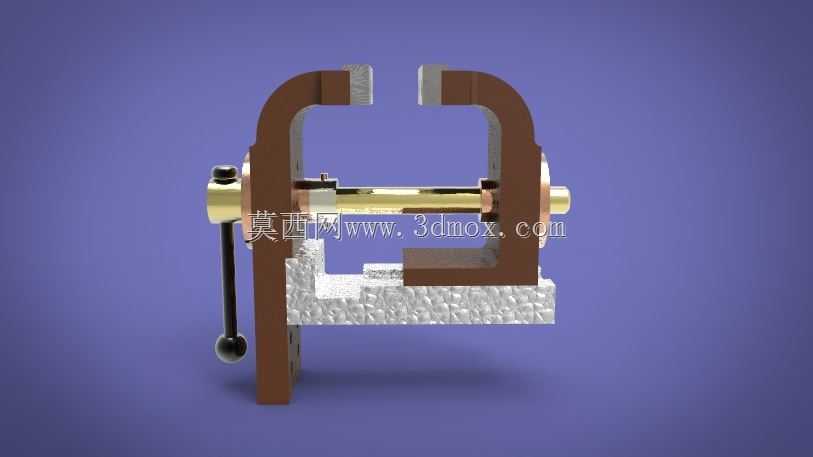

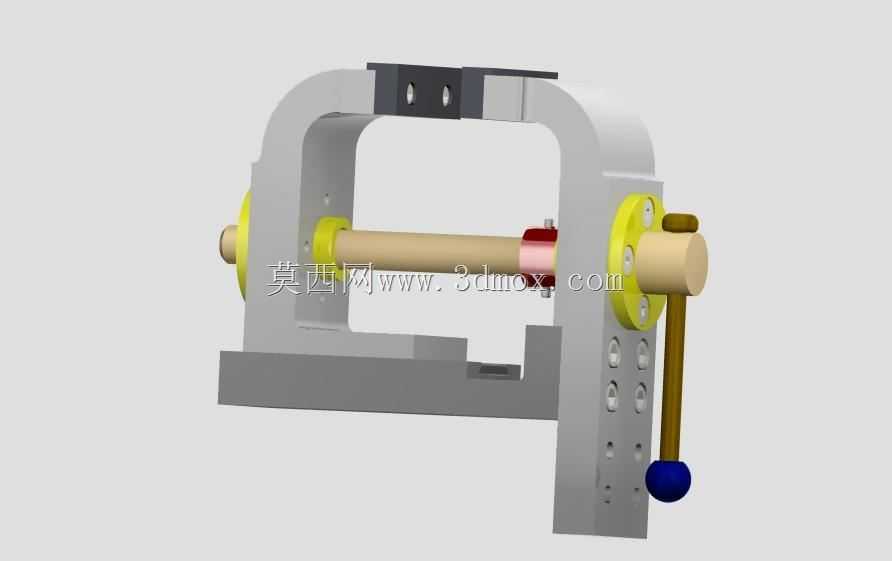

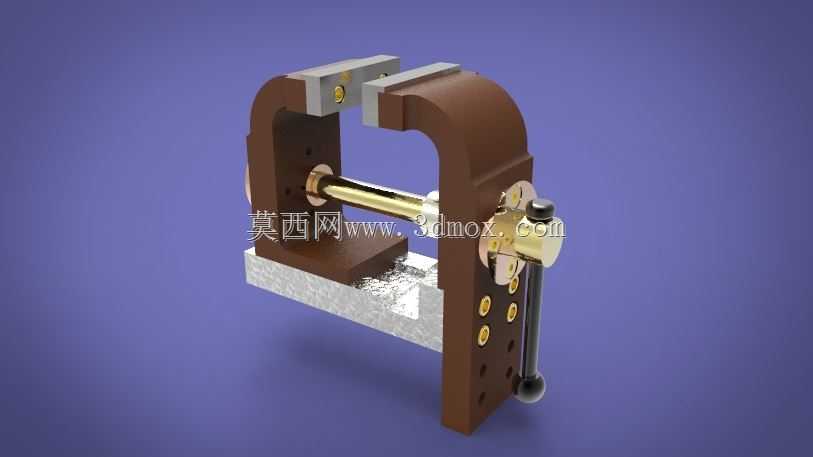

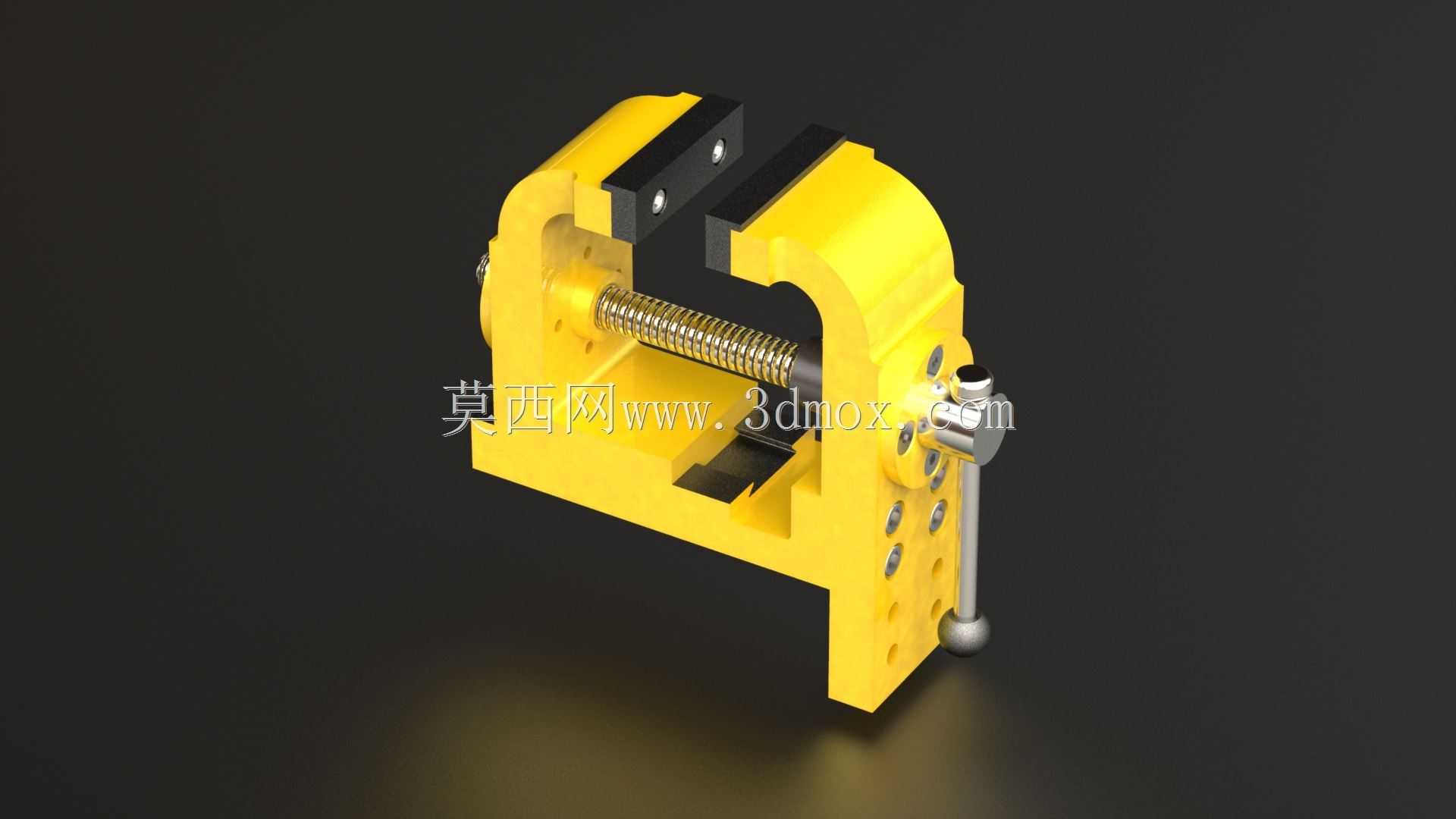

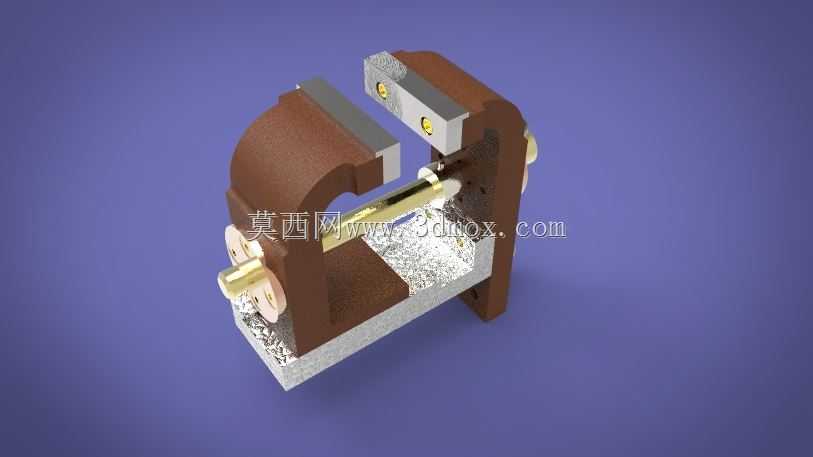

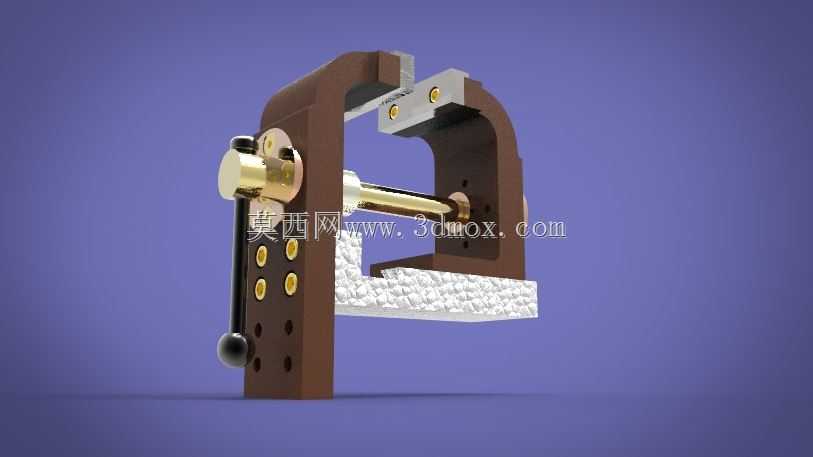

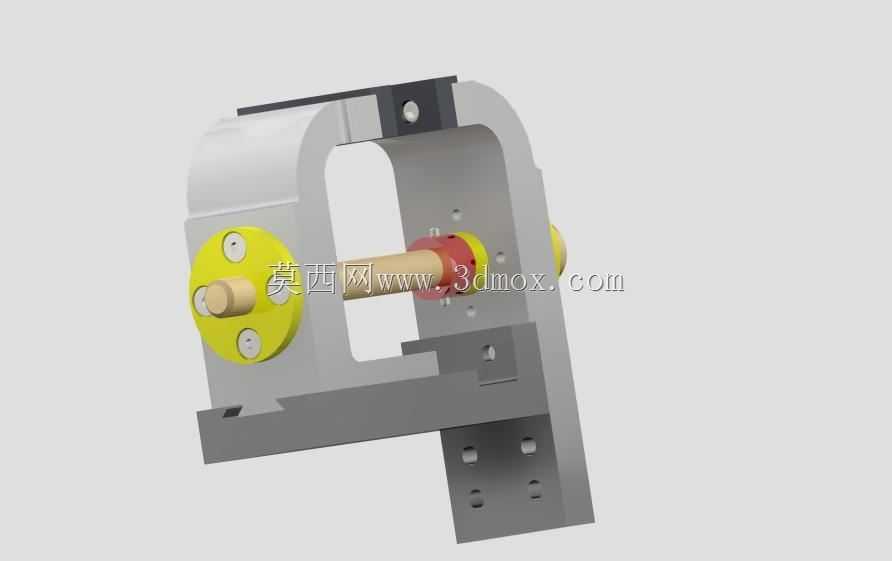

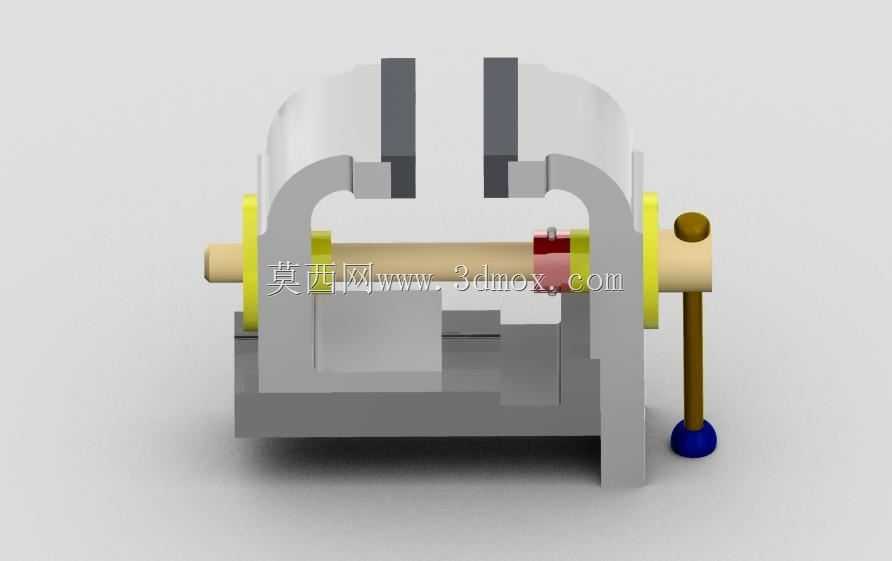

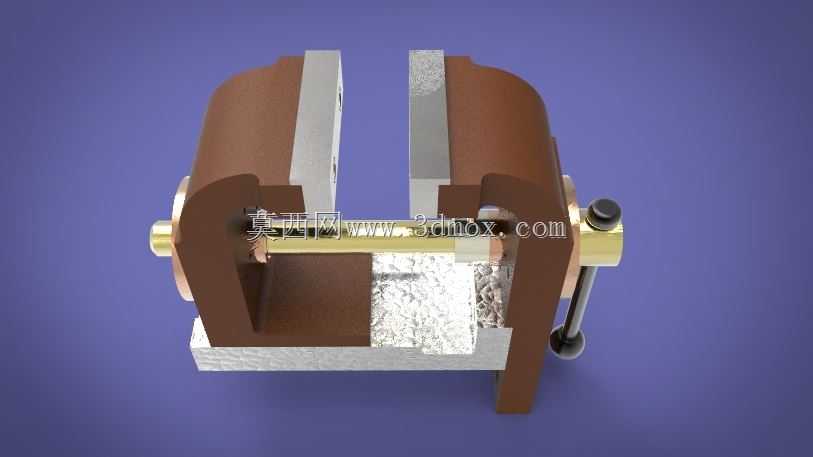

这款夹钳是面向机械加工、钳工装配、小型工件检修场景设计的手动夹持工装，核心作用是在钻削、锉修、小型零件打磨、精密装配工序中，将待加工工件牢牢固定在操作工位上，避免工件受切削力、装配力作用发生位移，保障加工精度与操作安全。从功能特性来看，它采用梯形螺杆传动结构，配合滑动式活动钳口，夹持力输出平稳，可通过摇臂的转动圈数精准控制夹持开度，适配不同厚度的金属、硬质非金属工件夹持需求，钳口位置预留了可更换硬质钳口垫的安装位，长期使用磨损后可快速替换钳口垫，无需整体更换夹钳主体，大幅延长工装的整体使用寿命。在设计思路上，这款夹钳采用C型一体式主体框架结构，框架主体通过加厚结构设计提升整体刚性，避免大夹持力下框架发生形变影响夹持精度；螺杆与活动钳口之间采用防脱连接结构，开合过程中活动钳口不会随螺杆转动发生偏转，始终保持钳口面与固定钳口平行，保障工件夹持时受力均匀，不会出现夹偏、夹伤工件表面的问题；侧面的摇臂采用可拆卸式金属握柄结构，非使用状态下可将摇臂折向钳体侧面，减少工装的存放占用空间，同时握柄末端的球形端头设计，可避免操作时手部滑脱，提升手动操作的顺畅度。从安装边界与尺寸适配来看，这款夹钳的底座预留了多个螺栓安装孔，可直接通过T型螺栓固定在标准钳工工作台、钻床工作台的T型槽上，安装孔位间距适配多数常规小型机加工设备的工作台槽距，无需额外制作转接安装板即可完成固定；钳体整体开度覆盖常规小型零件的夹持尺寸范围，闭合状态下钳口完全贴合，最大开度可满足多数中小型机械零件、五金工件的夹持需求，整体外形紧凑，不会占用过多工作台操作空间，既适合固定工位的机加工场景使用，也可配合移动工作台完成现场检修、临时装配的工件固定作业。钳体表面采用醒目的防护涂层设计，既可以提升工装的防锈耐磨性能，也能在车间复杂作业环境中快速识别工装位置，避免工具遗失。
