带阻尼定位结构的工业合页铰链结构设计

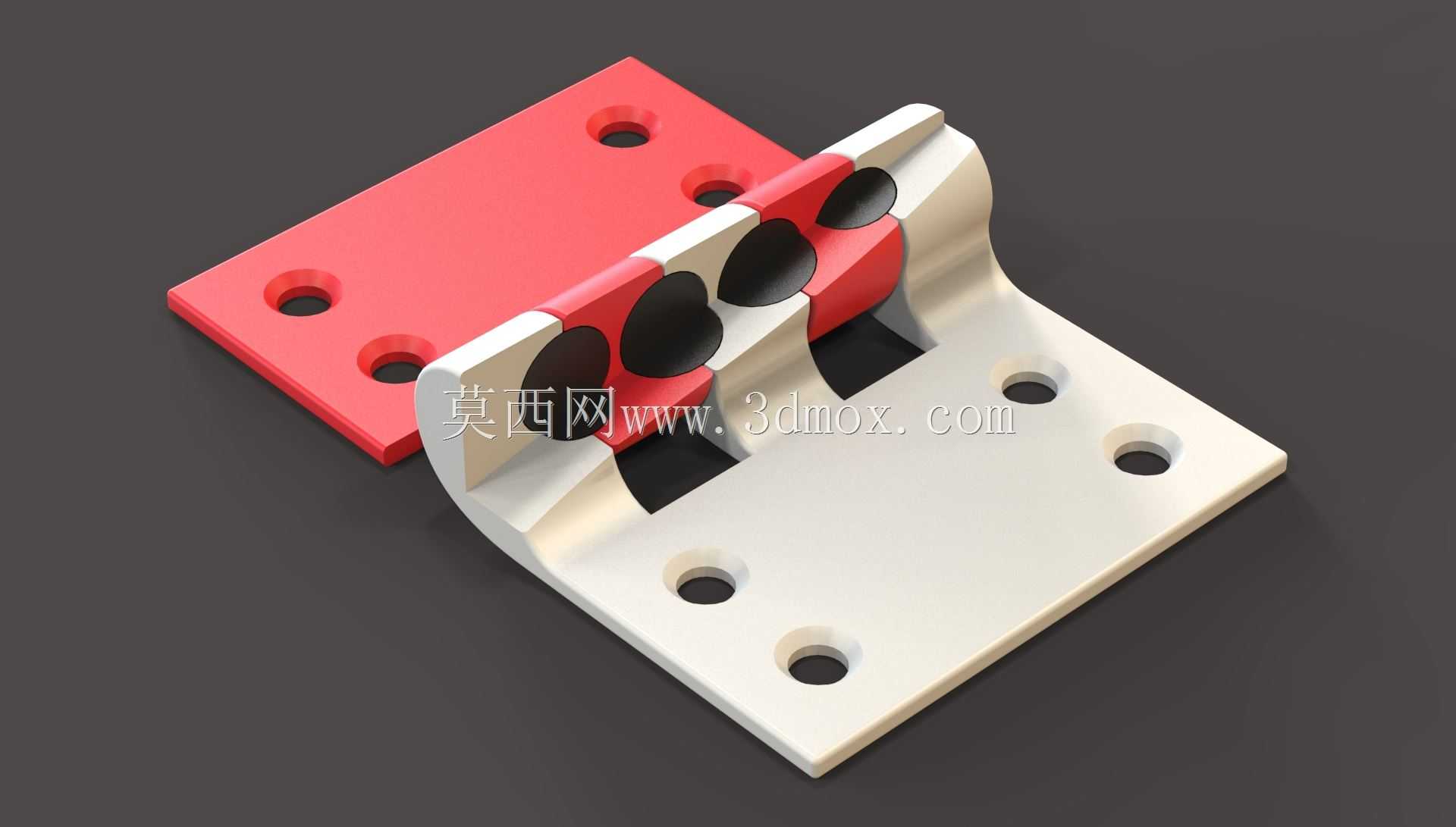

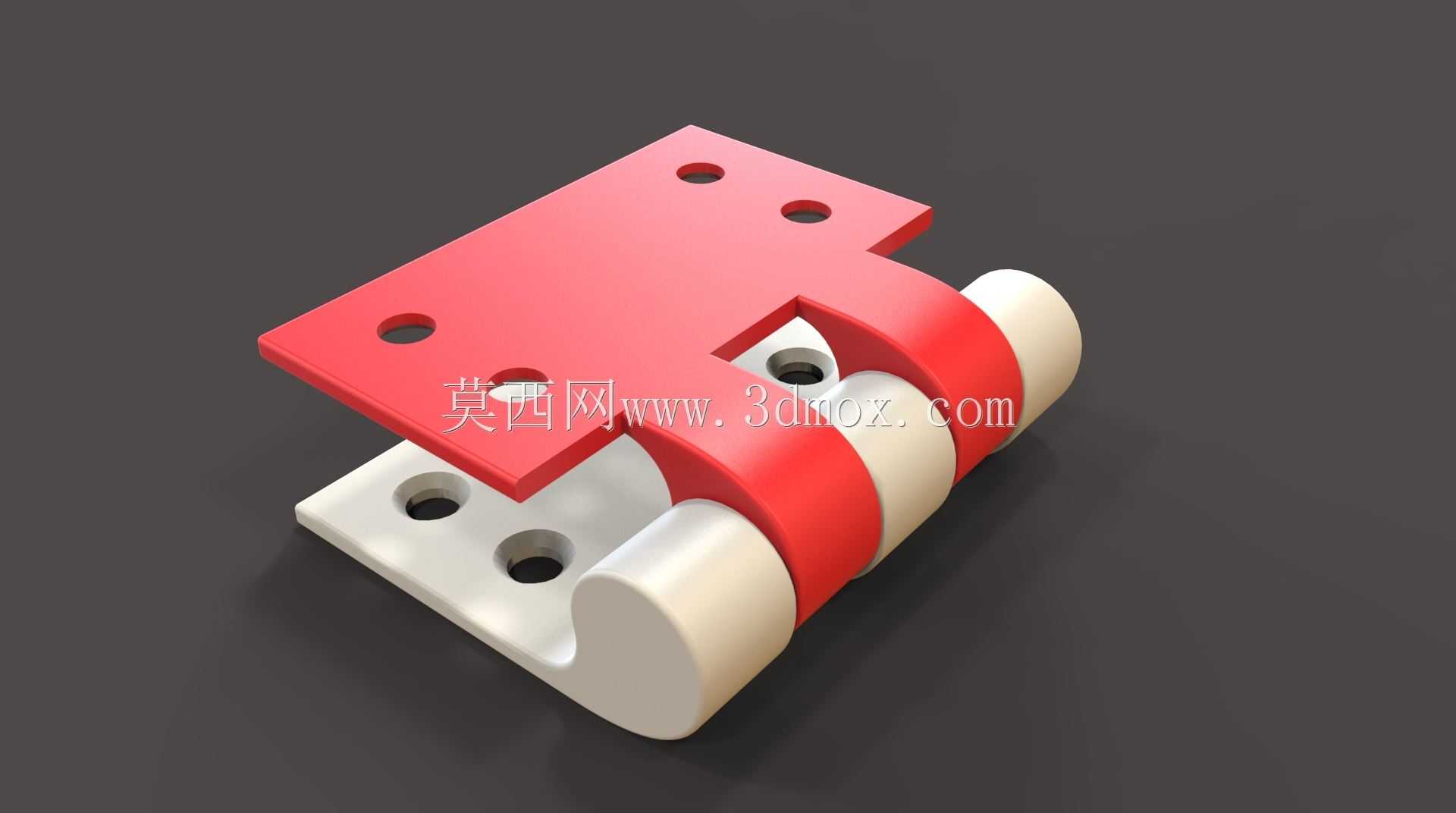

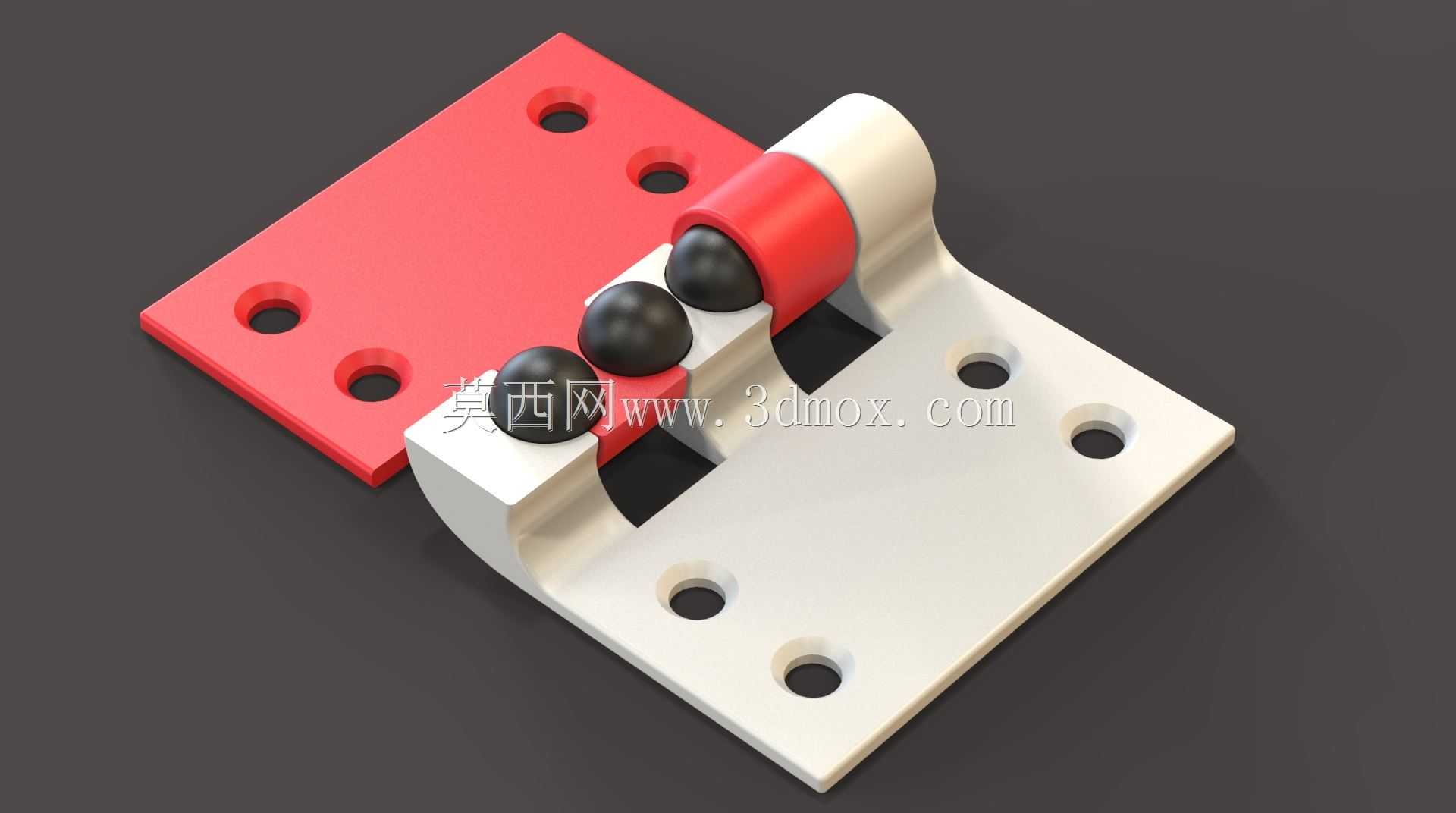

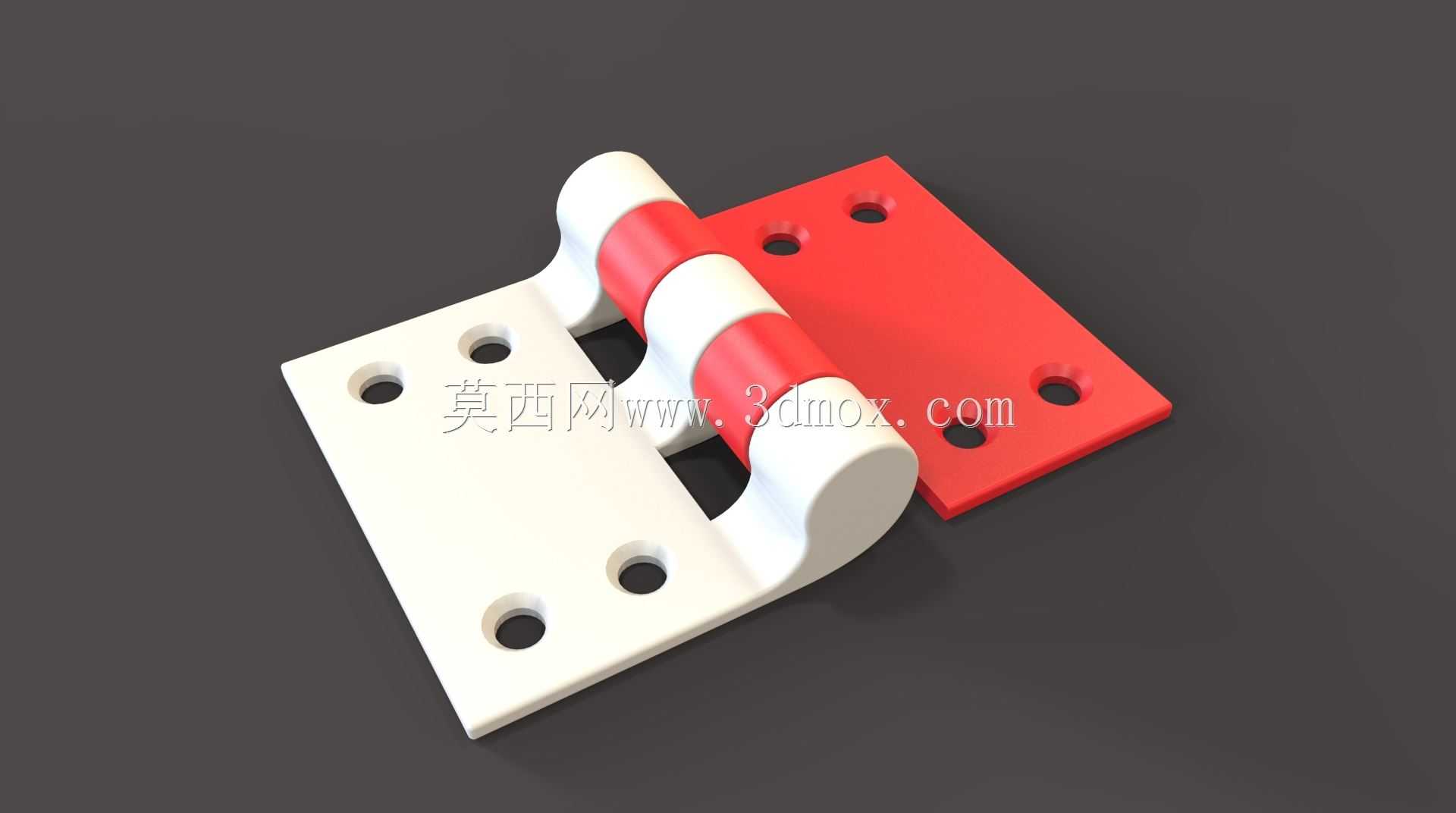

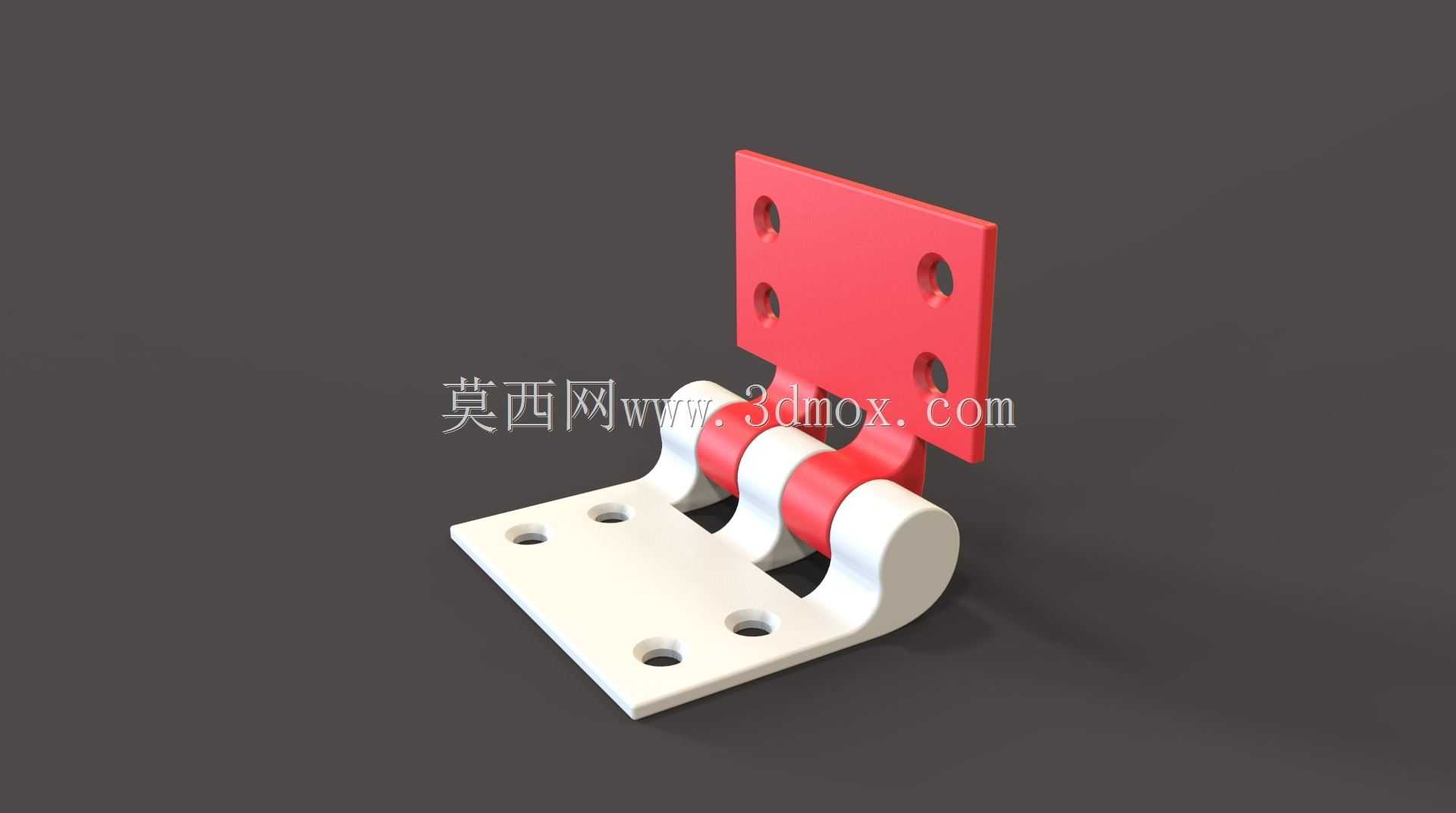

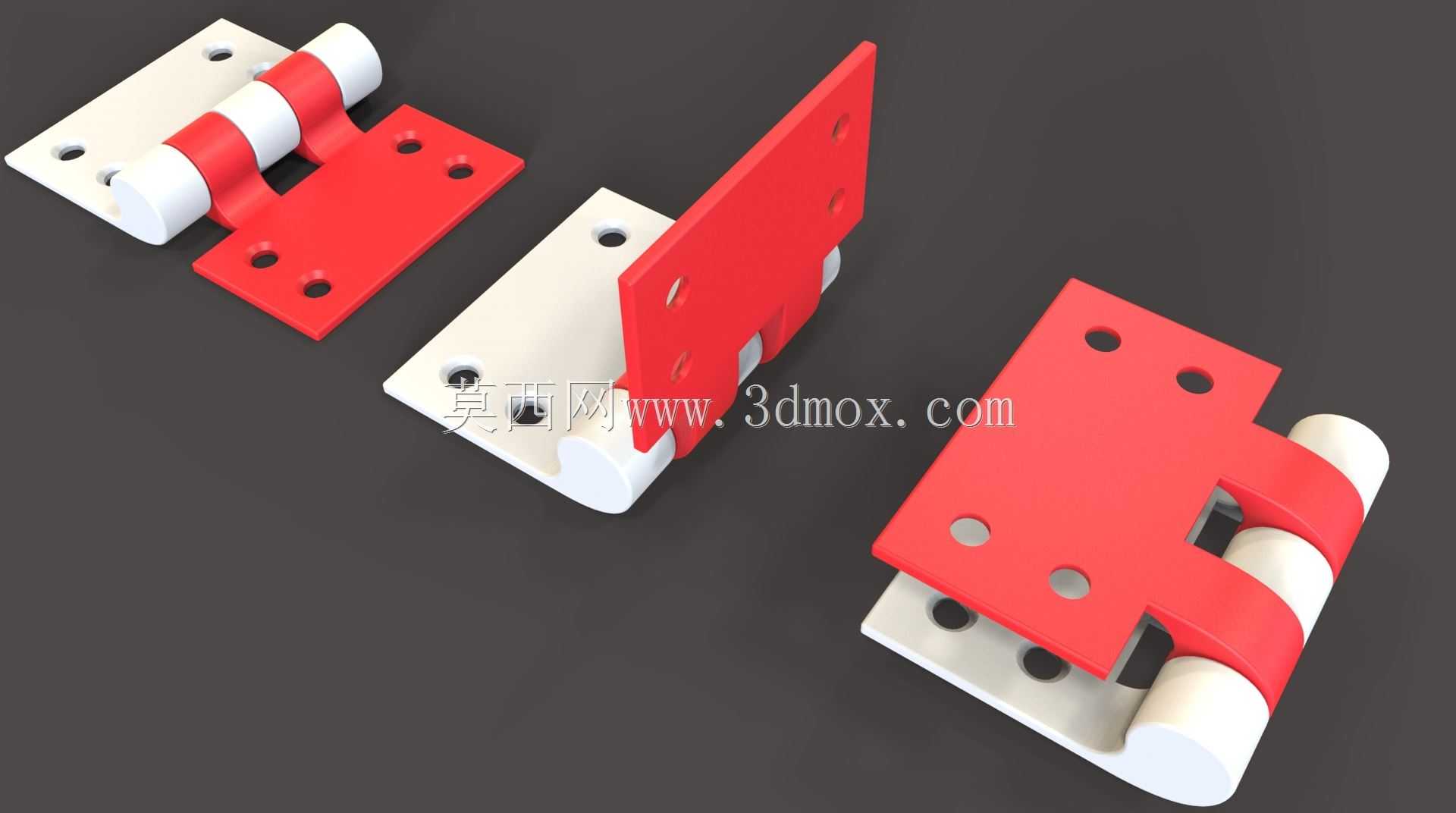

这款带阻尼定位功能的铰接连接件，主要面向工业设备防护舱门、精密检测设备翻盖、特种机箱侧门、小型自动化设备检修门等需要开合限位与缓震定位的应用场景，区别于普通无阻尼合页，它能够在开合过程中提供分段式的定位阻尼，避免门体在开合时因自重或外力冲击出现快速甩动、碰撞异响的问题，同时可以在指定开合角度保持悬停，无需额外加装撑杆或限位装置，大幅简化设备门体的配套结构设计。从功能特性来看，该铰链采用双安装基板的对称铰接结构，两块安装基板分别对应固定侧与活动侧的安装面，每块基板上预留了四个均匀分布的沉头安装孔，可适配M4-M5规格的标准紧固件，安装时能够保证基板与安装面完全贴合，不会出现凸起干涉，沉孔设计也可以让紧固件头部完全埋入基板平面，避免螺丝突出刮擦线缆或操作人员。铰接核心区域采用了多组弹性阻尼珠配合弧形定位槽的结构，在开合转动过程中，阻尼珠会沿着铰接轴套的弧形轨迹滚动，在预设角度位置卡入定位凹点，提供清晰的档位反馈与保持力矩，既能够实现0-180度范围内的顺畅转动，又能在常用开合角度提供稳定的悬停支撑，轴套部位采用分段式的耐磨衬套结构，将转动摩擦面集中在衬套区域，长期使用磨损后仅需更换衬套即可恢复阻尼精度，无需整体更换铰链，大幅降低后期维护成本。设计过程中充分考虑了安装边界的适配性，两块安装基板的外形均做了圆角过渡处理，避免尖锐边角造成安装划伤，基板厚度控制在适配常规钣金设备门的安装范围，铰接部位的转动半径经过精准核算，开合过程中不会与安装面的密封胶条、周边布线产生干涉，整体结构采用单部件集成化设计，无需额外组装零散配件，安装时仅需将两侧基板分别固定在门框与门体对应位置即可完成装配，相比传统需要搭配气弹簧、限位扣的门体连接方案，能够节省至少30%的安装空间，同时减少配套零件的采购与装配成本。在实际使用场景中，这款铰链可以适配经常需要开启检修、且需要临时保持开启状态的设备门体，比如小型工业控制机柜的检修门、实验室精密仪器的上翻盖、自动化生产线旁的安全防护门，既能够保证开合操作的顺畅手感，又能避免门体意外闭合造成的设备损坏或人员磕碰，阻尼结构的力度经过调校，既不会因为阻尼过大导致开合费力，也不会因为阻尼过小无法稳定悬停，能够适配1-5kg重量的门体使用需求，整体结构没有外露的弹性零件或复杂卡扣，日常清洁维护也十分便捷，不会积存灰尘或油污，适合在工业生产车间、实验室检测工位等多种环境下长期使用。
