林德L10步行式电动堆垛机三维设计

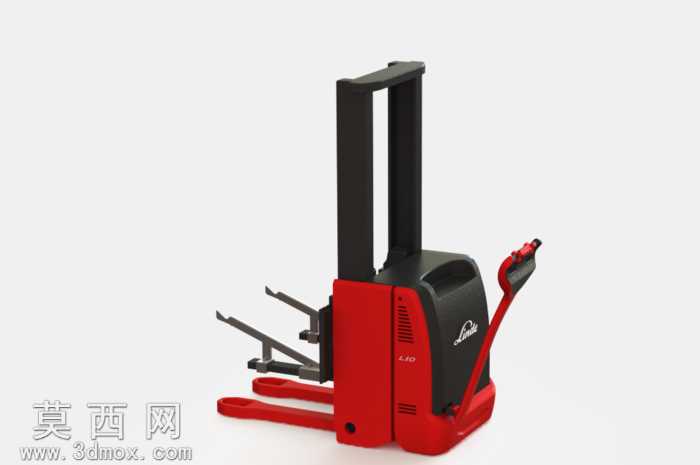

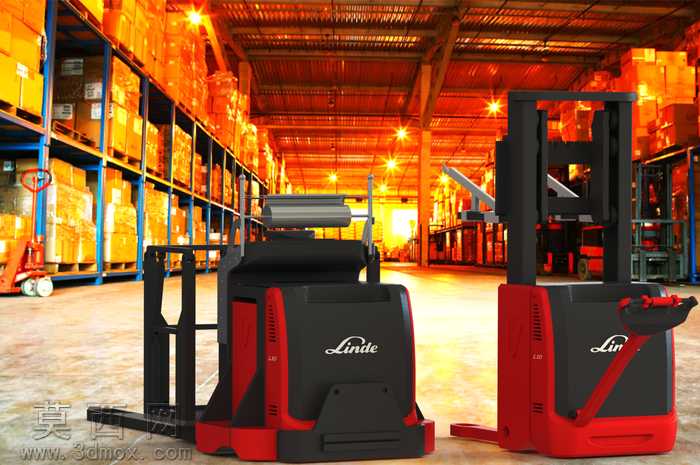

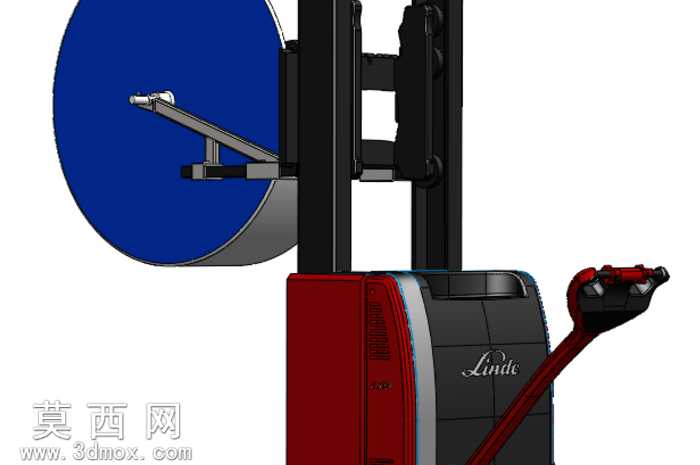

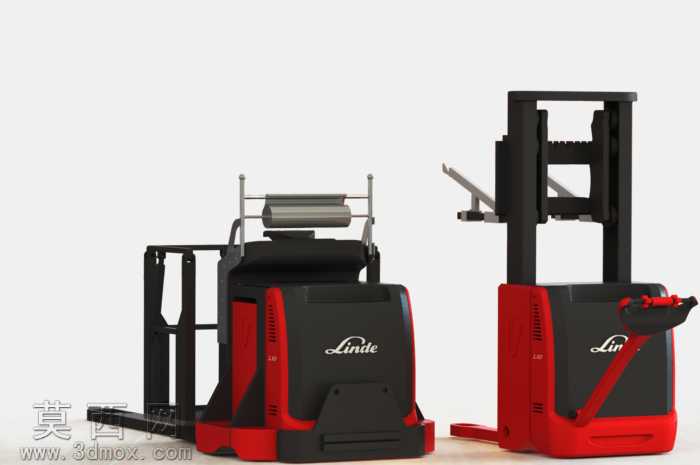

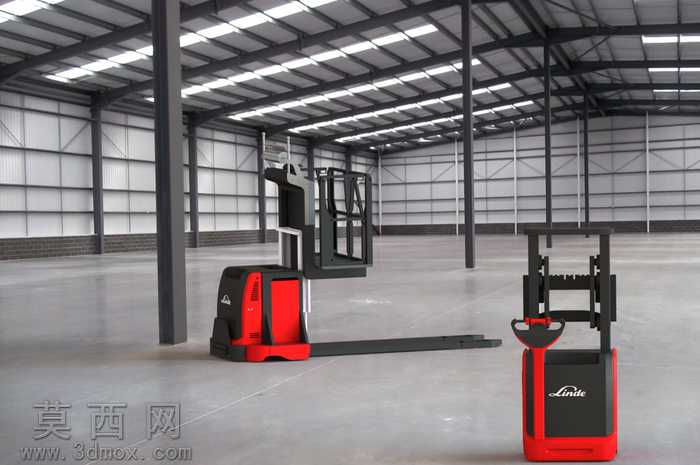

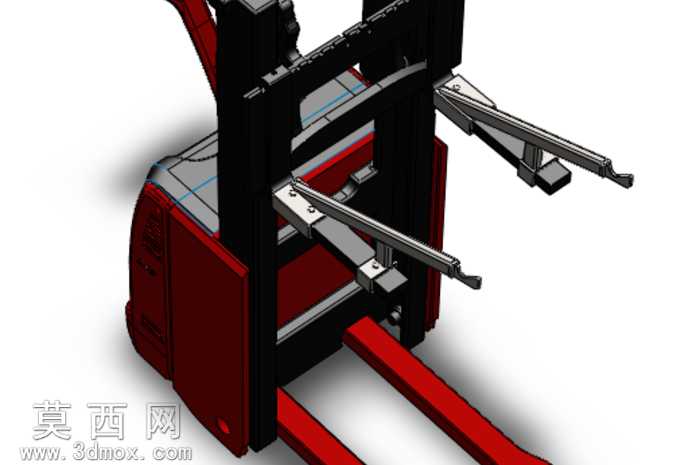

本作品为步行式电动堆垛机的三维建模设计，建模过程严格遵循实体设备的真实比例与结构逻辑，首先通过测绘参考设备的整体尺寸，确定机身、门架、货叉、操作手柄各部件的基准坐标，从核心的机身主体开始搭建基础特征，依次完成驱动轮舱、电池舱、配重区域的实体建模，保证各部分的装配间隙符合工业设备的实际公差要求。在门架部分的建模中，还原了双立柱升降导轨的嵌套结构，对导轨的滑槽、加强筋、升降链条安装位都做了精细化的特征处理，确保门架升降的运动逻辑在装配关系中可以完整呈现。货叉部分采用分体式建模，还原了叉体的弯折弧度、根部的加强焊接结构、货叉间距调节的卡槽结构，同时对叉尖的倒角、防滑坡面都做了细节还原，符合仓储堆垛作业的实际结构需求。操作手柄部分按照人体工程学的握持形态建模，还原了手柄上的加速旋钮、急停按钮、升降控制按键的布局，手柄与机身的铰接转向结构也做了完整的装配约束，可模拟实际操作中的转向动作。机身外壳的建模还原了品牌设备的流线型外观，对侧面的散热格栅、品牌标识位、检修盖板的卡扣结构都做了细节刻画，材质渲染阶段为机身主体赋予哑光红的工程塑料与金属烤漆材质，门架部分赋予哑光黑的冷轧钢材质，货叉部分赋予耐磨金属的哑光钢材质，操作手柄的握持区域赋予防滑橡胶材质，通过材质参数的调整区分不同部件的质感，提升模型的真实感。设计过程中在基础堆垛机结构上，通过附加特征的修改添加了接线圈与交叉轴结构，优化了设备的线缆排布与转向传动的结构表现，所有部件的装配约束都经过干涉检查，确保各运动部件在模拟动作时无结构冲突，完整还原了步行式电动堆垛机的结构特征与外观形态，可用于仓储设备的结构展示、原理演示等场景。
