自行车载手机支架扬声器一体配件

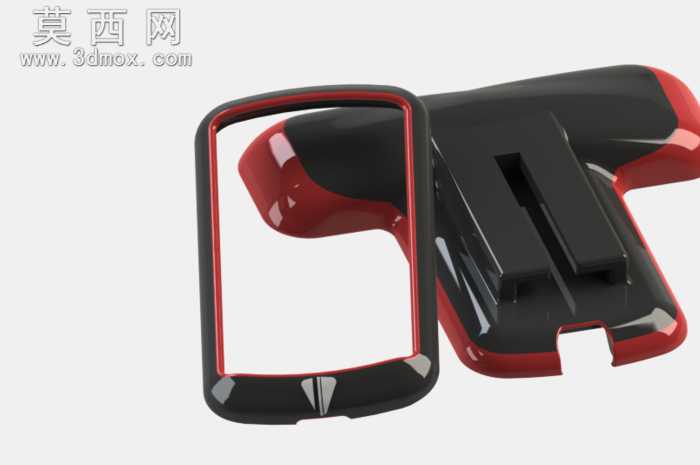

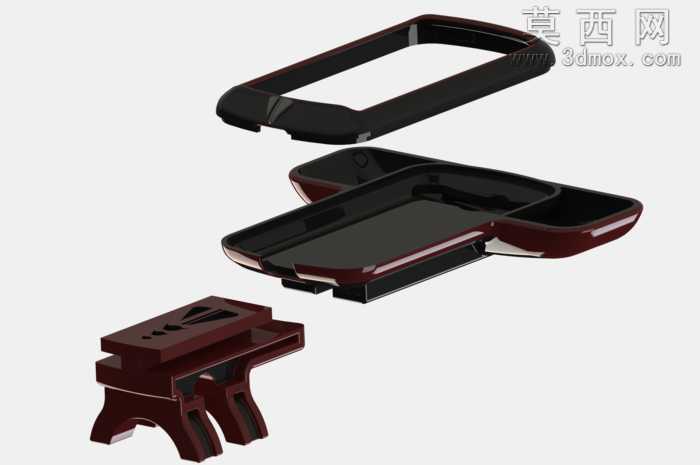

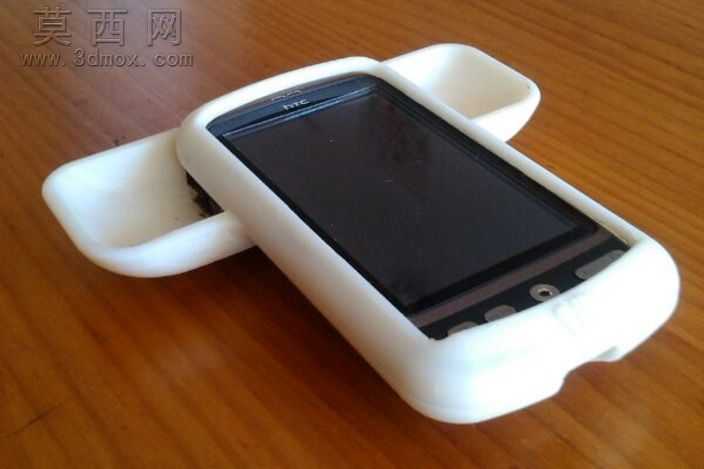

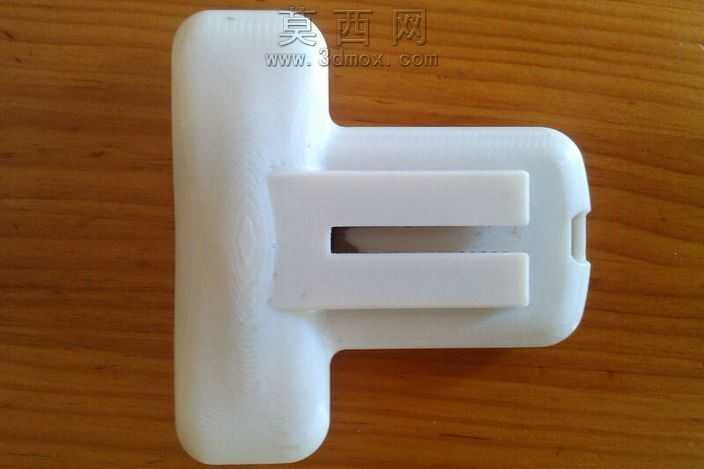

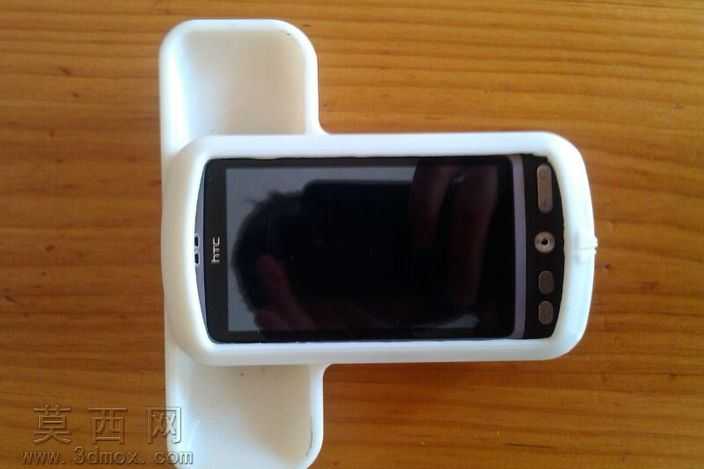

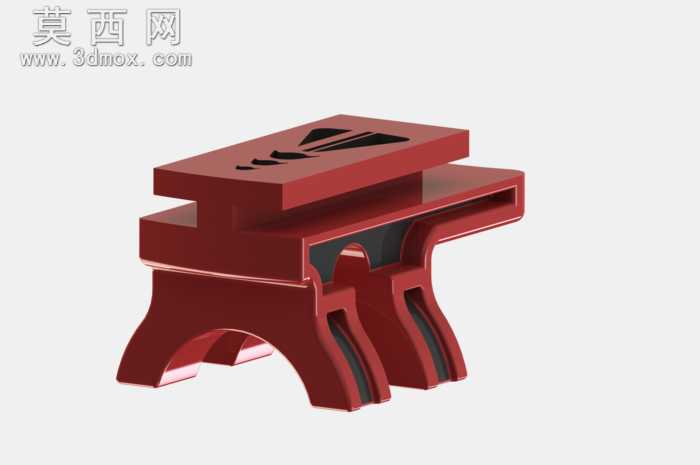

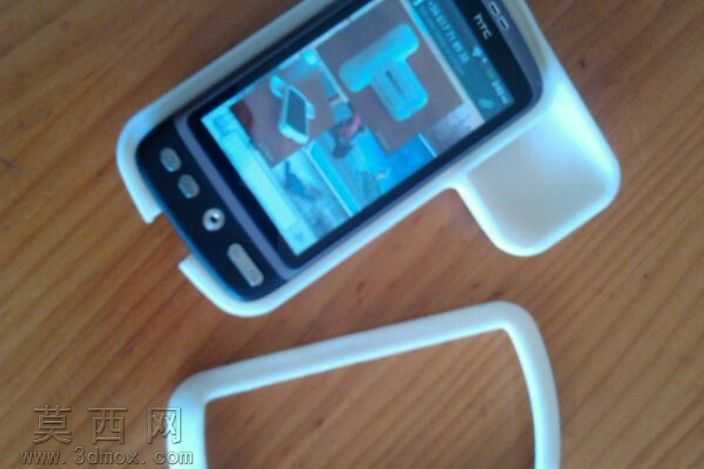

本作品为适配HTC机型设计的自行车载手机扬声器支架，建模阶段采用SolidWorks完成整体参数化结构搭建，首先基于目标手机的外轮廓尺寸绘制包裹式壳体的基准草图，通过拉伸、倒圆角命令构建出贴合手机侧边与背部的软质包裹腔体，腔体边缘预留0.8mm的装配公差，确保手机可顺畅卡入同时不会出现松脱晃动。两侧的扩音腔体采用对称式曲面建模，通过放样命令衔接支架主体与出声端结构，内部设计声波导向通道，利用曲面弧度实现骑行场景下的声重定向效果，让扬声器发出的声音可朝向骑行者方向传播，降低户外风噪对听音效果的影响。支架与车把的连接部位设计双法兰卡接结构，建模时精准匹配自行车车把的通用管径尺寸，法兰连接处预留锁紧件的装配位，可通过标准紧固件将支架牢固固定在车把横管上，不会因路面颠簸出现移位。渲染阶段针对不同部件赋予对应材质，主体包裹结构采用哑光白色软质硅胶材质，调整材质的粗糙度与漫反射参数模拟硅胶的亲肤触感，两侧扩音腔体与主体采用同材质一体化设计，保证视觉风格统一；内部的手机模型还原HTC机型的黑色玻璃屏幕、金属边框与底部按键细节，屏幕区域赋予高反射玻璃材质，模拟真实屏幕的反光效果。整体模型完成装配干涉检查，确认手机卡入、法兰固定、出声通道等结构无干涉问题，所有曲面均做G1连续处理，避免出现尖锐棱角，既保证骑行使用中的安全性，也让产品外观更具流畅的一体化质感。设计过程中充分考虑骑行场景的使用需求，将手机固定与外放扩音功能整合为一体，无需额外配备独立的骑行音箱，简化车把上的配件数量，同时软质包裹结构可在骑行颠簸时为手机提供缓冲防护，出声结构的定向设计也避免了外放声音向四周扩散造成的不必要干扰，兼顾实用性与使用体验。
