带叉轴拾取附件的步行式电动堆垛设备

　　在电商仓、电子元器件原料仓、小型加工车间的窄通道作业场景里，常规步行式堆垛机的标准货叉往往难以适配带卷状绕线结构的特殊物料转运——这类物料的承载底座带交叉轴结构，常规平叉插入时容易剐蹭线圈外层绝缘层，或是因为支撑点不对导致料卷滚落，不少一线作业人员会临时在货叉上焊接角钢做临时支撑，但这种临时改造既不符合设备安全规范，也会改变货叉的受力重心，长期使用容易造成门架滚轮偏磨、起升链条受力不均的问题。这款改造款步行式堆垛机，就是针对这类特殊物料的拾取需求，在标准L10堆垛机的基础上做了附件结构优化，没有改动原设备的主体受力框架，所有附加结构都通过螺栓连接固定在原有货叉的安装位上，不需要对门架、起升油缸、驱动轮组做任何改动，适配性极强。

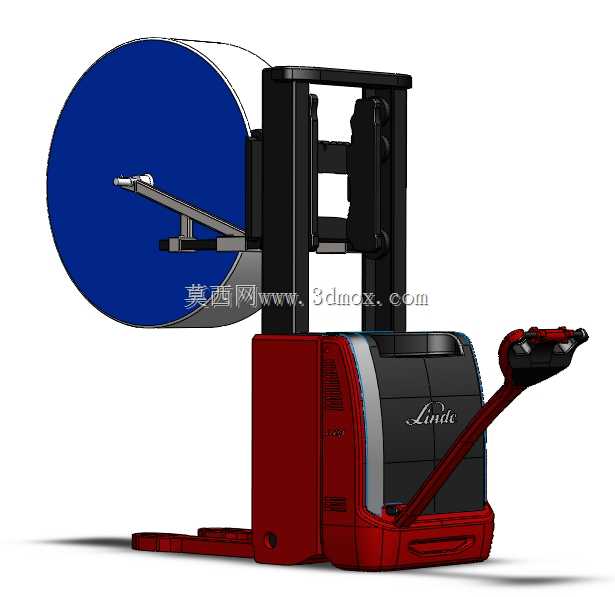

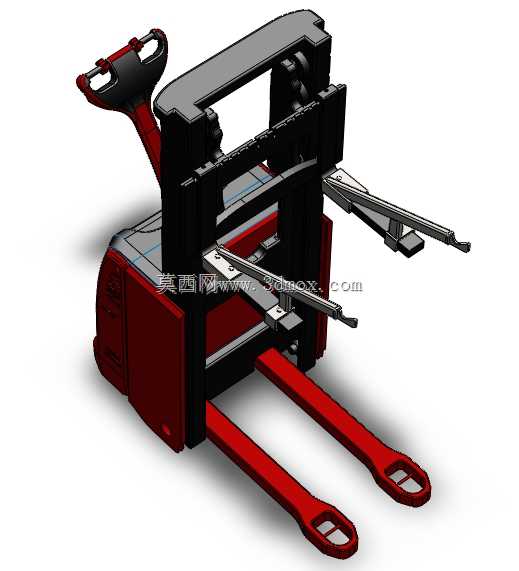

　　从实际作业的功能特性来看，这款设备保留了原机型的步行式操作逻辑，操作手柄集成了起升、下降、前进后退、喇叭、紧急反向的全部功能，操作人员站在设备侧后方，就能通过手柄控制设备在1.8米宽度的窄通道内完成转向、对位作业，最小转弯半径控制在1.6米以内，完全适配层高标准在4.5米以内的中小型仓储空间。新增的叉轴拾取附件，是在原有货叉的上表面加装了两组带定位卡槽的支撑臂，支撑臂的开口尺寸刚好匹配交叉轴的轴径，插入料卷底座时，支撑臂会先卡入交叉轴的两端定位槽，把整个料卷的重量均匀传递到货叉的主梁上，不会出现单侧受力偏载的情况，同时支撑臂的上边缘做了圆弧倒角处理，对位时即使有小幅偏差，也不会刮伤线圈外层的包覆材料。

　　设计思路上，这款改造方案完全遵循了原厂设备的载荷边界，原机型额定载荷1吨，载荷中心距为500mm，新增的附件总重量控制在12kg以内，安装后载荷中心距的偏移量不超过20mm，不会因为附加结构导致额定载荷大幅折减，完全满足常规卷状物料单卷重量不超过800kg的转运需求。附件的安装孔位完全匹配原货叉上的标准安装孔，不需要现场钻孔焊接，操作人员只需要用常规套筒扳手就能完成附件的拆装，当需要转运常规托盘货物时，只需要拆下附加支撑臂，就能恢复标准货叉的全部功能，不需要单独采购两台设备应对不同物料，能大幅降低中小仓储的设备采购成本。

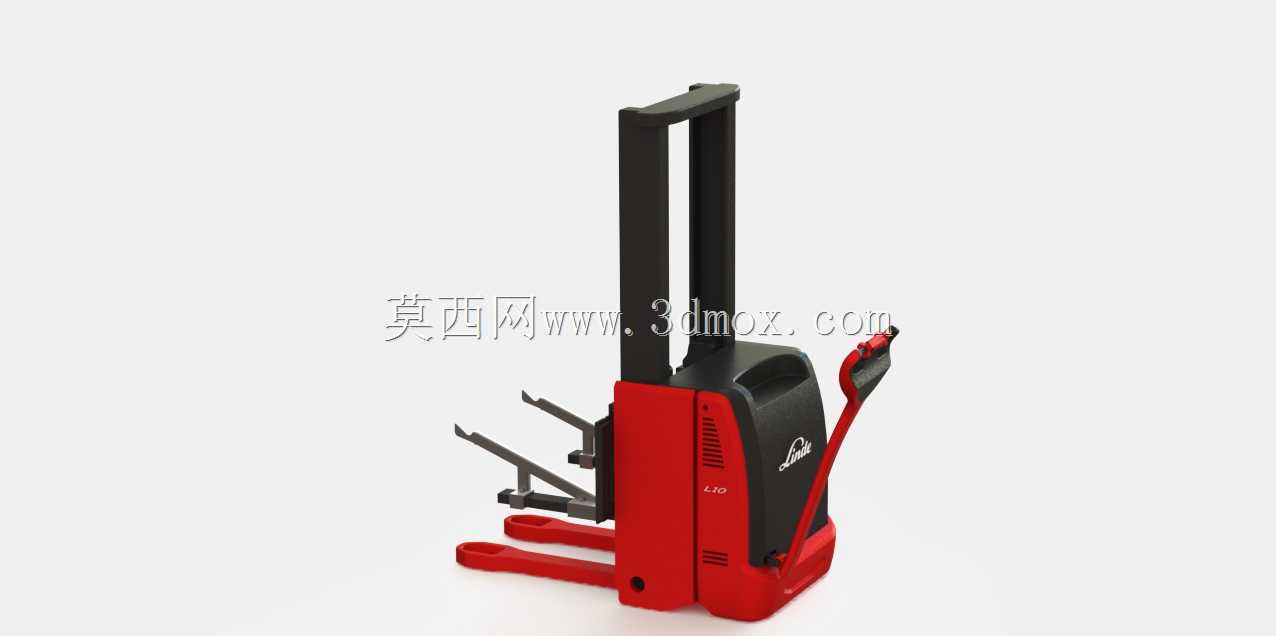

　　从外形尺寸与安装边界来看，设备收起状态下总高度为2080mm，能够顺利通过常规2.2米高度的仓储防火门，货叉最低落地高度为85mm，能够适配绝大多数标准托盘以及带100mm离地间隙的料架底座，门架起升后的最大作业高度为3000mm，能够覆盖三层标准货架的堆高需求。驱动轮采用聚氨酯包胶材质，在环氧地坪、水泥地坪上行驶时不会留下胎印，同时轮组的减震结构能过滤掉地面小幅不平整带来的震动，转运带精密绕线的线圈类物料时，不会因为颠簸导致线圈排线松散。设备的电池仓布置在机身中部，起到了天然的配重作用，满载起升时整机的重心始终落在前后轮的支撑三角形内部，不会出现前倾翘尾的风险，操作时的安全冗余充足。

　　在实际工况的适配性上，这款设备除了能完成交叉轴线圈的拾取转运，还能通过更换不同卡槽尺寸的支撑臂，适配带中心轴的纸卷、薄膜卷、焊丝盘等卷状物料，支撑臂的卡槽采用可拆卸的耐磨尼龙衬套，长期使用磨损后只需要更换衬套，不需要更换整个支撑臂结构，后期维护成本极低。设备的起升油缸带防爆阀，即使液压管路出现意外破损，货叉也不会快速下坠，能给作业人员提供足够的反应时间，操作手柄上的紧急反向按钮在设备后退碰到操作人员时，会自动切换为前进状态，避免挤伤事故，这些安全设计都完全符合工业车辆的安全规范要求，即使是没有经过长期专业培训的仓管人员，经过简单的操作指引就能上手使用。
