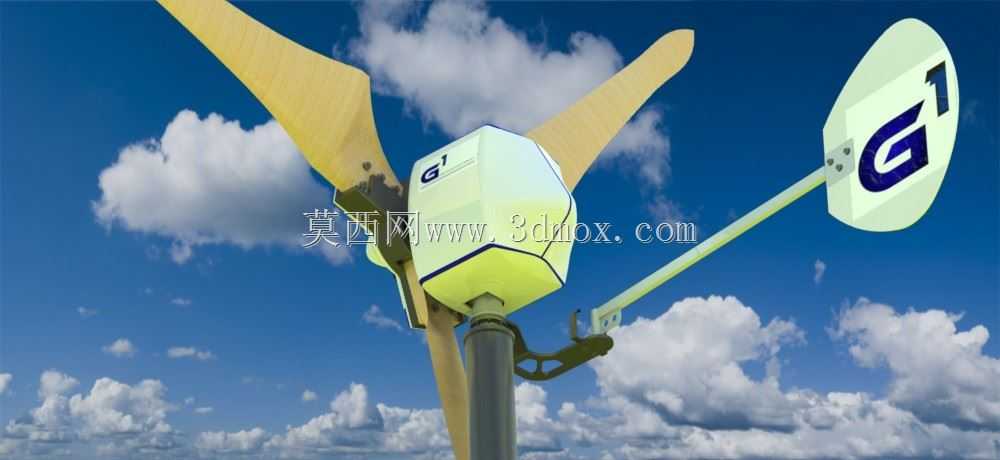

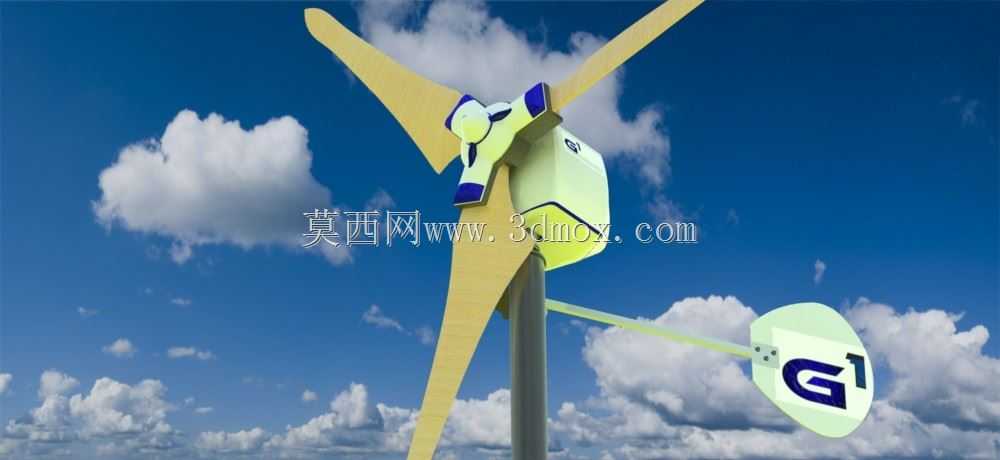

440W小型风力涡轮发电装置结构设计

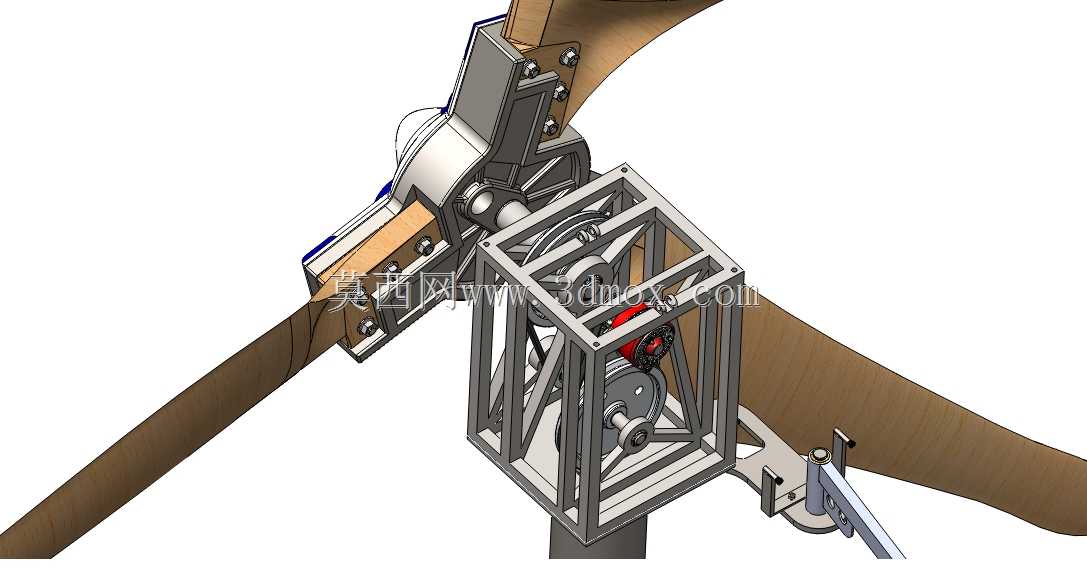

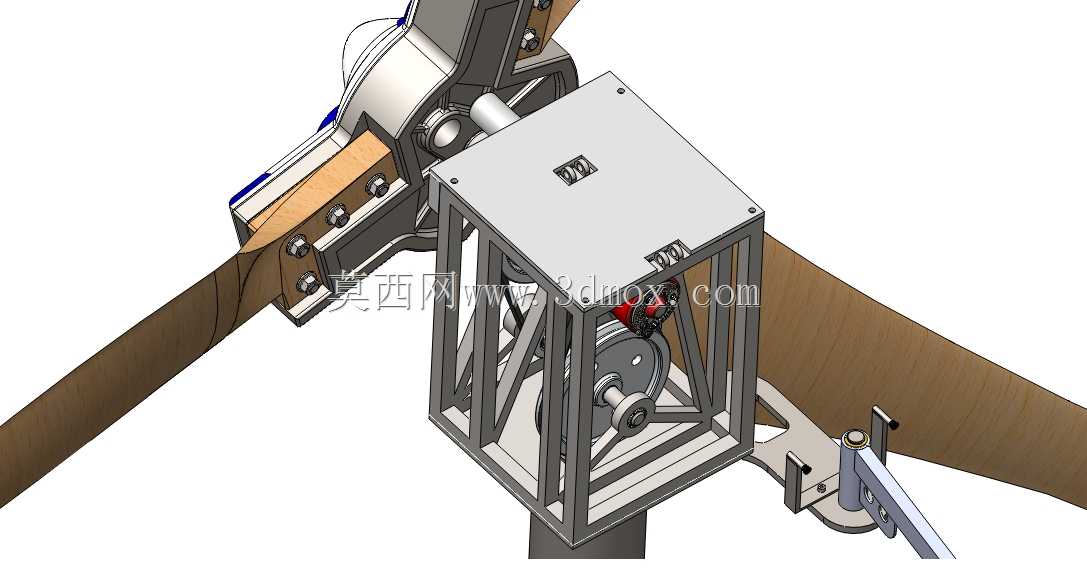

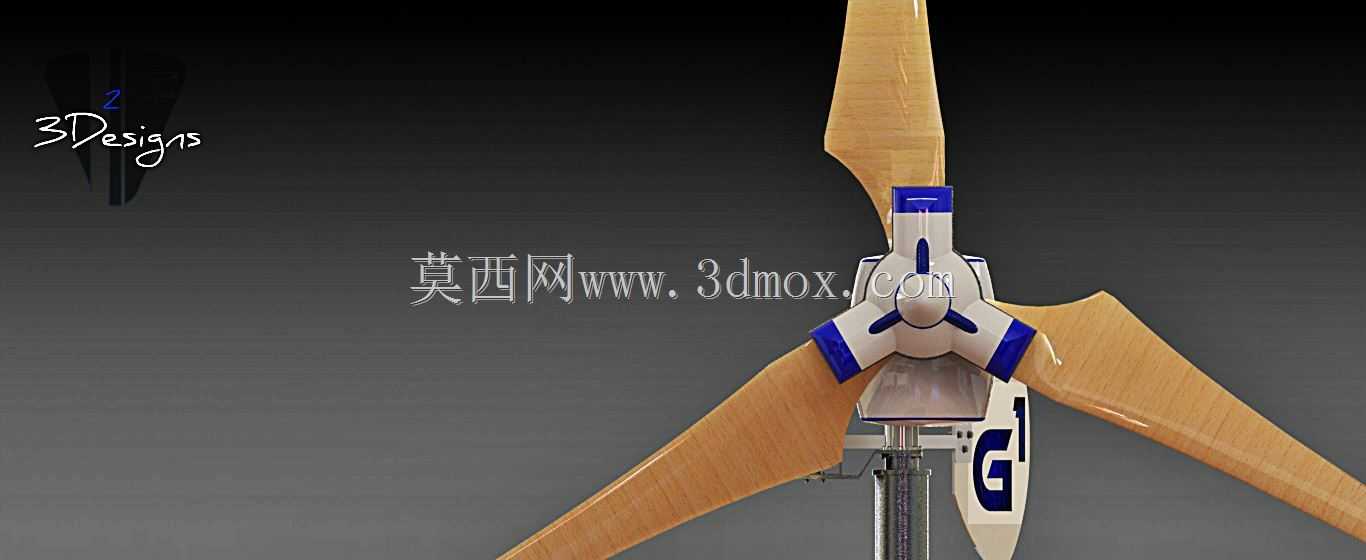

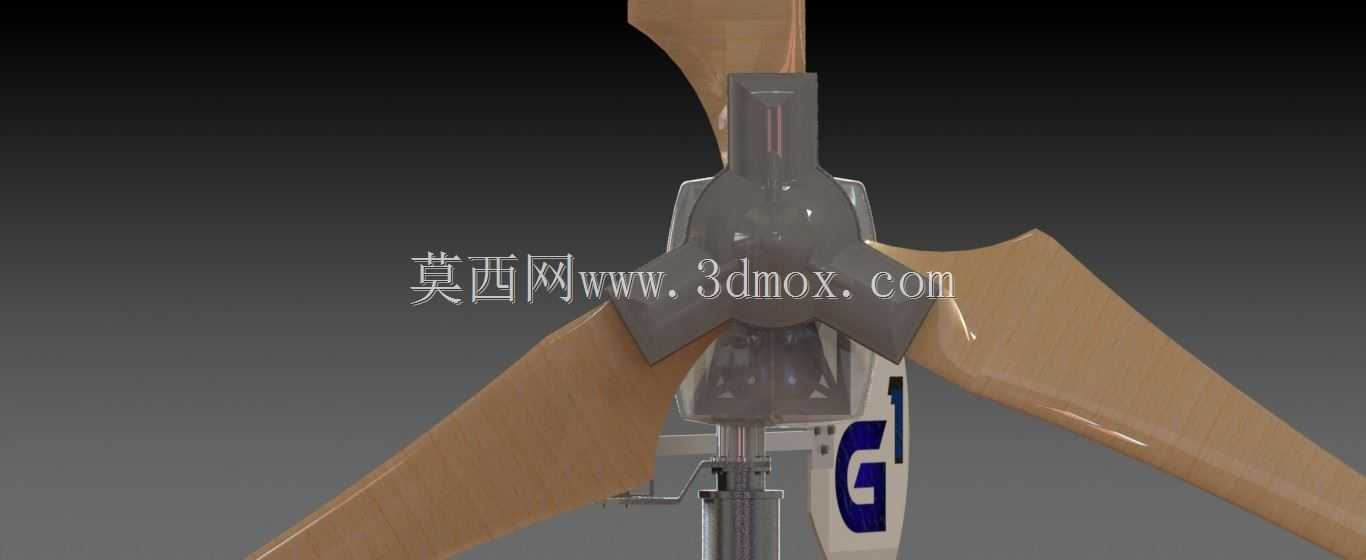

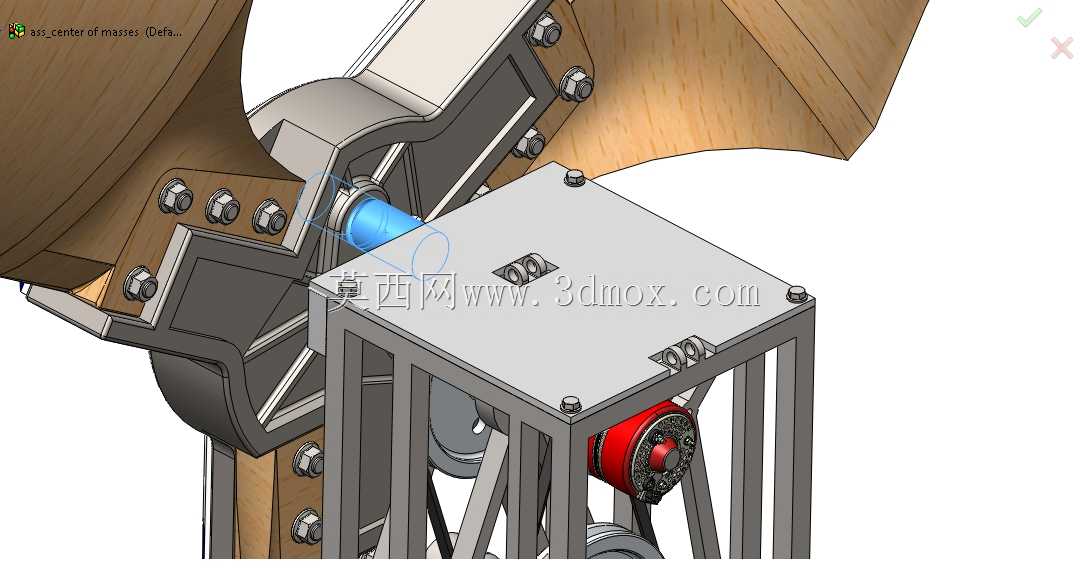

　　这款440W功率等级的风力涡轮装置，主要面向分布式离网供电场景设计，可适配偏远山区散户供电、户外监测基站备用电源、小型离网光伏互补储能系统、牧区家庭供电等场景，能够在0-20m/s的风速区间内稳定捕获风能转化为电能，适配低风速区域的风能资源利用需求，弥补小型光伏系统在阴雨、夜间时段的供电缺口。从结构设计逻辑来看，整机采用水平轴布局，机头部分采用框架式承力结构，内部预留传动链、发电模块的安装空间，框架结构在保证结构刚度的同时，尽可能削减了机头部分的无效重量，降低尾舵调向时的转动惯量，提升风向跟踪的响应灵敏度。叶片外形采用NREL S834翼型数据开发，该翼型是专门针对小型风力机优化的低雷诺数翼型，在低风速段具备更高的升阻比，

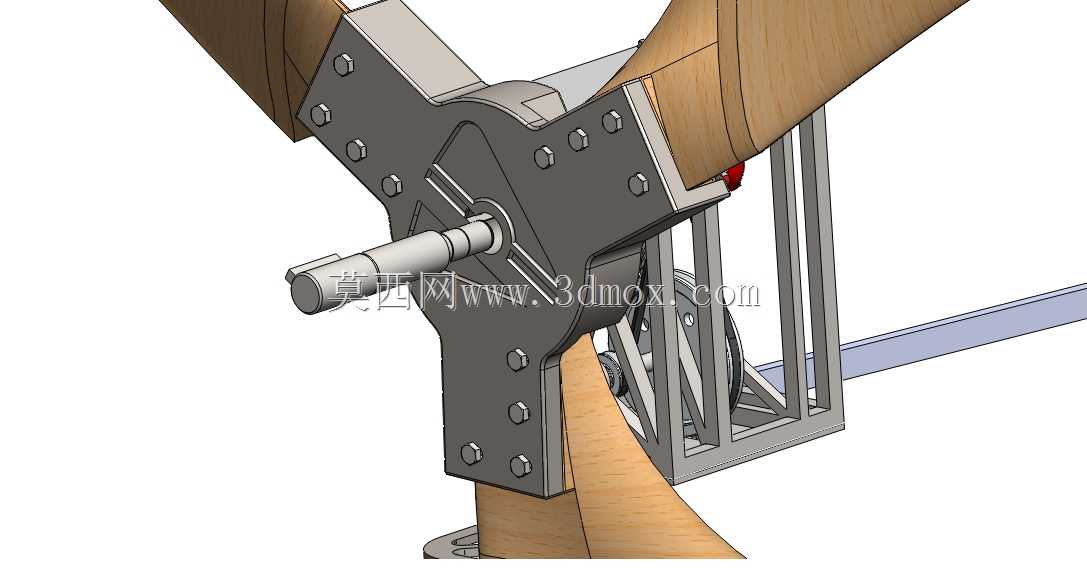

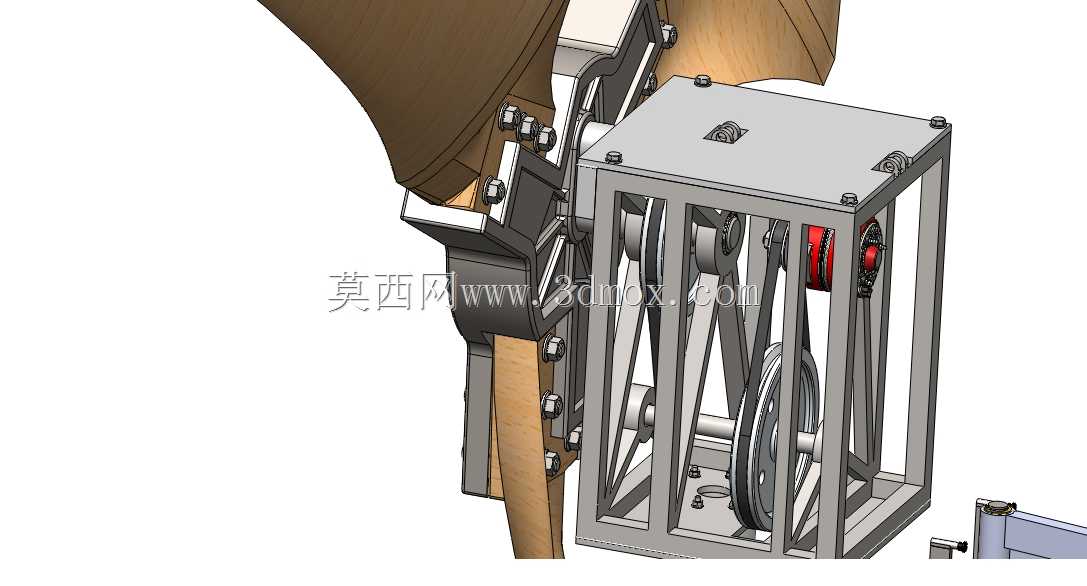

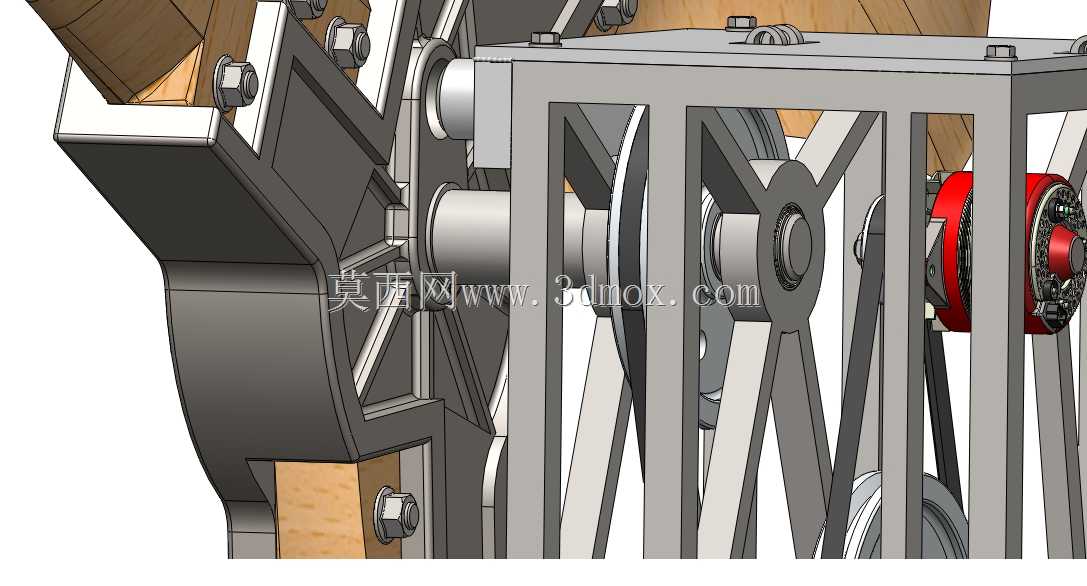

　　同时失速特性平缓，能够在风速突变时降低叶片载荷冲击，5转子叶片的布局设计，相比常规三叶片小型风机，启动风速更低，在2m/s左右的微风条件下即可启动切入，运行过程中的扭矩输出更平稳，降低传动链的脉动载荷，延长核心部件的使用寿命。传动系统的传动比设置为i=18918，高传动比的设计匹配低速大扭矩的风轮输出特性，能够将风轮的低转速提升至发电模块所需的额定工作转速，无需额外配置增速齿轮组，简化了机头内部的传动结构，减少了齿轮传动带来的效率损耗与故障点，传动链从转子轴到发电模块的同轴度设计预留了0.02mm的安装公差，避免高速运转时的偏心振动。安装边界方面，整机的立柱安装接口采用标准法兰对接结构，适配直径60-110mm的常规钢管立杆，

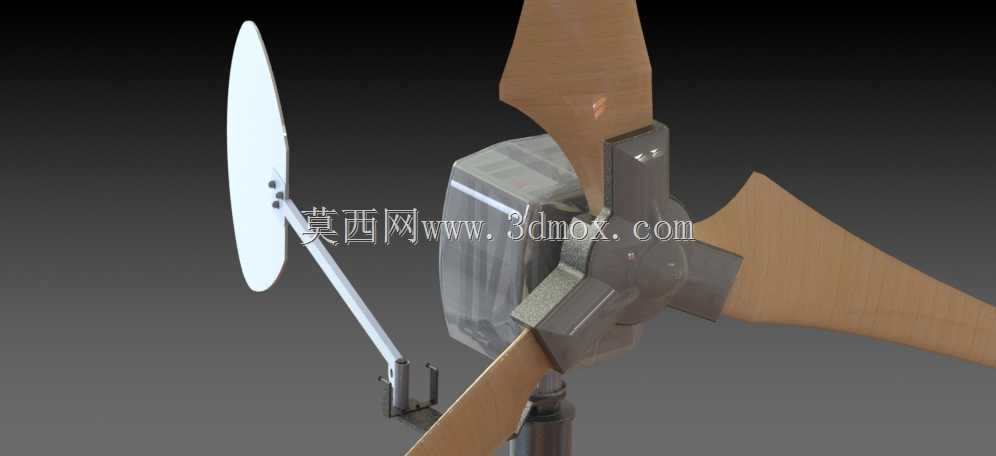

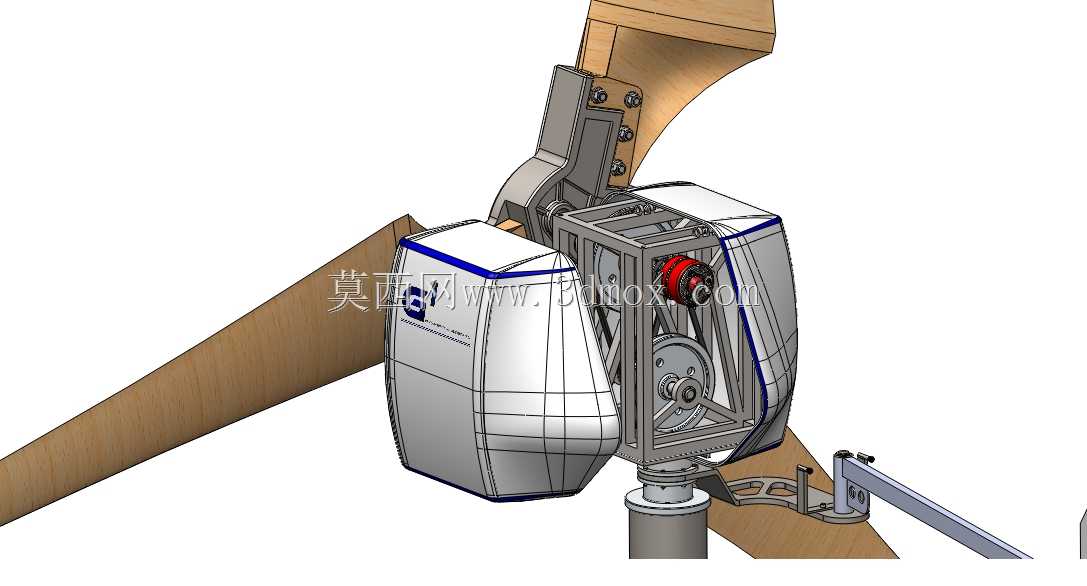

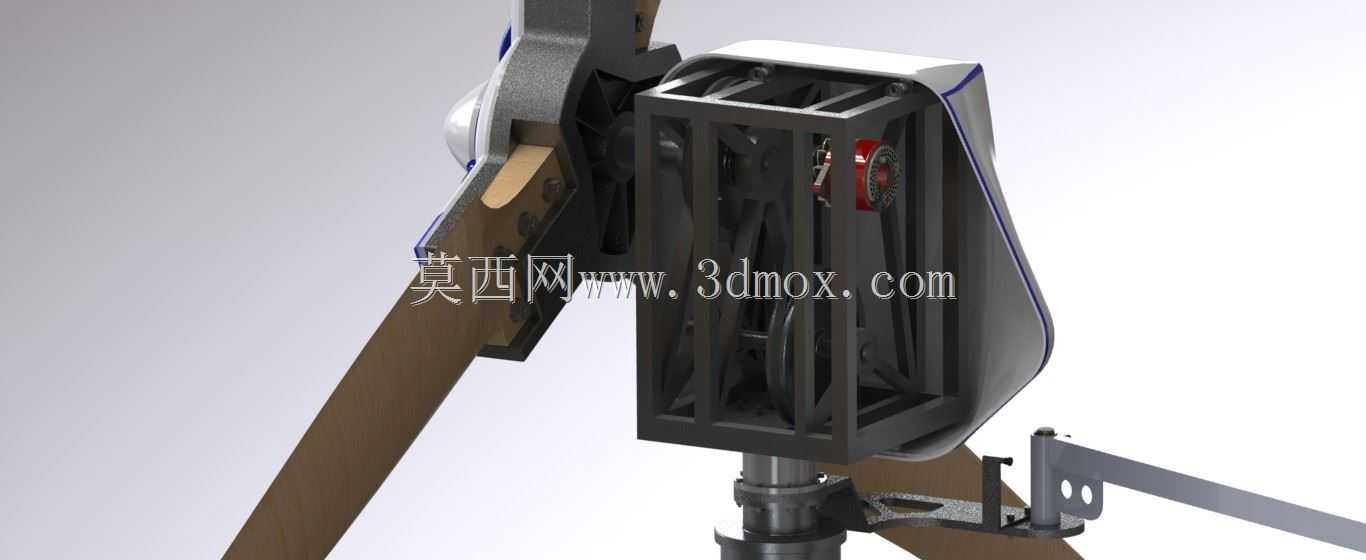

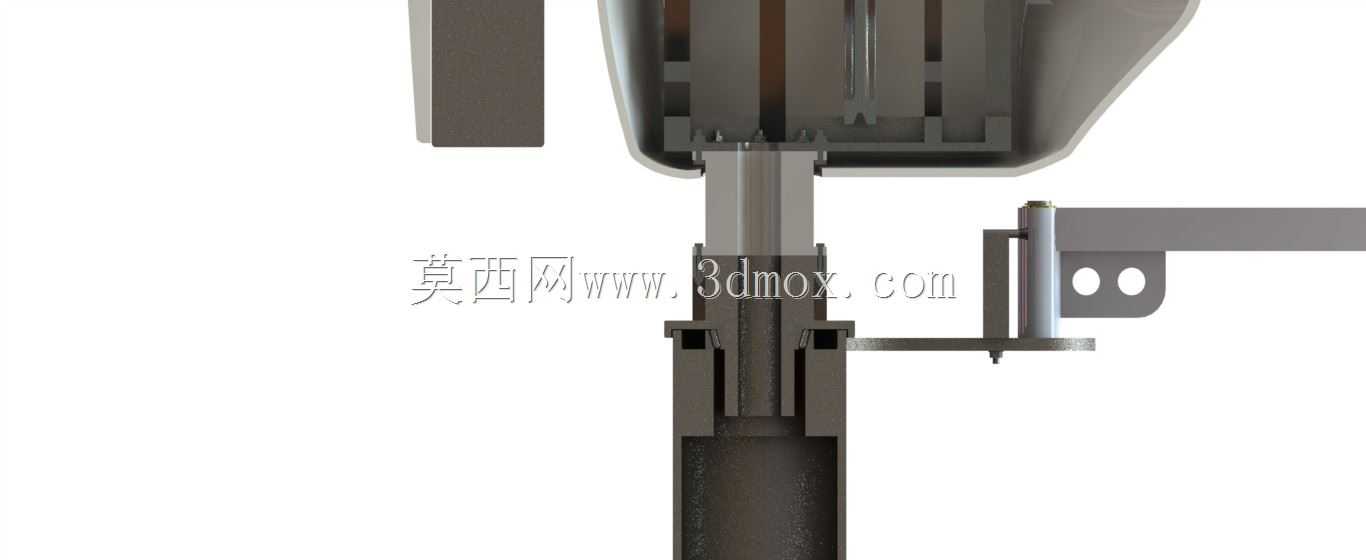

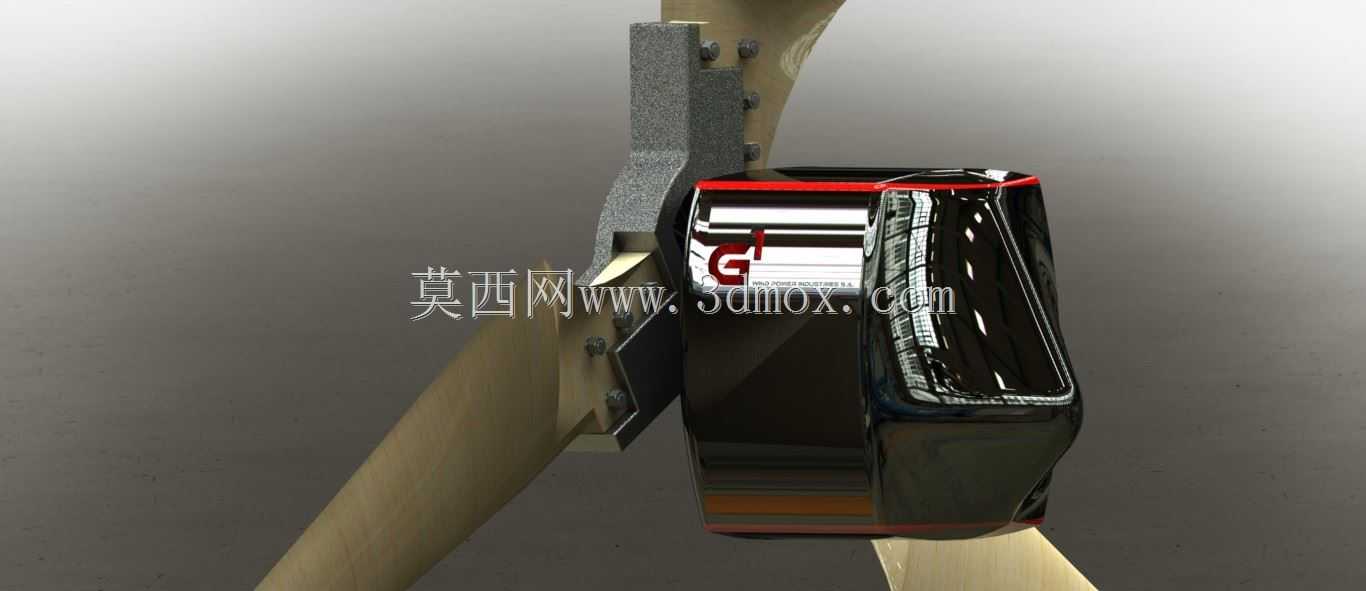

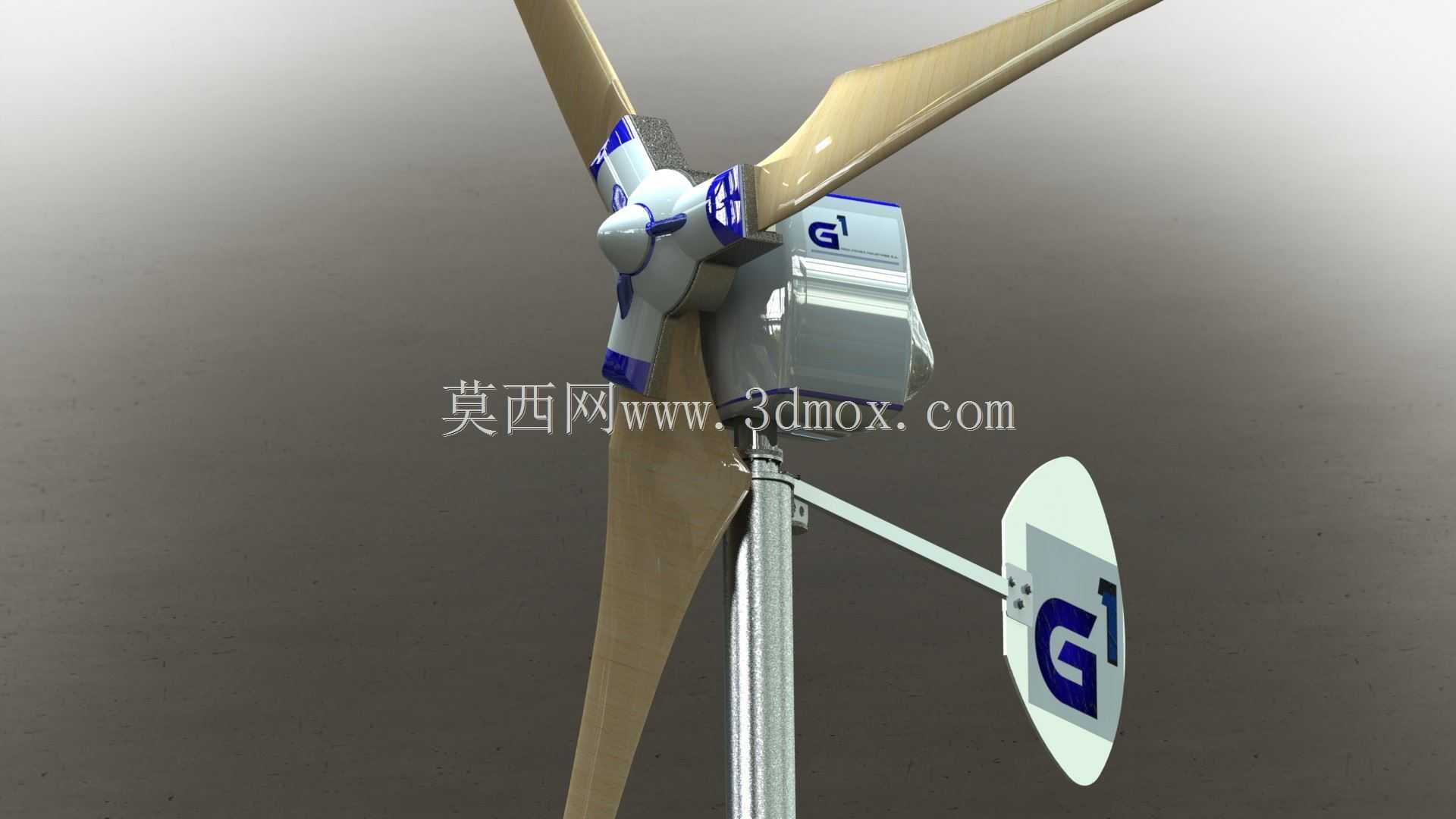

　　安装时需要保证立杆的垂直度偏差不超过1度，避免风轮旋转时出现动平衡失稳；机头部分的回转支撑采用免维护滑动轴承结构，可360度自由旋转跟踪风向，尾舵部分采用悬臂式设计，舵面面积经过风洞仿真验证，能够在风速超过3m/s时自动将风轮调整至迎风面，当风速超过20m/s的切出风速时，整机具备侧向偏转保护功能，通过风轮的气动偏心距实现自动偏航侧风，降低风轮捕获的风能，避免超速损坏设备。从结构细节来看，机头外壳采用流线型曲面设计，在降低风阻的同时，为内部部件提供IP54等级的防护能力，框架内部预留了整流模块、控制器的安装位，可直接集成MPPT风电控制器，实现对输出电能的整流稳压，直接匹配12V/24V储能电池组的充电需求。叶片长度为2490mm，

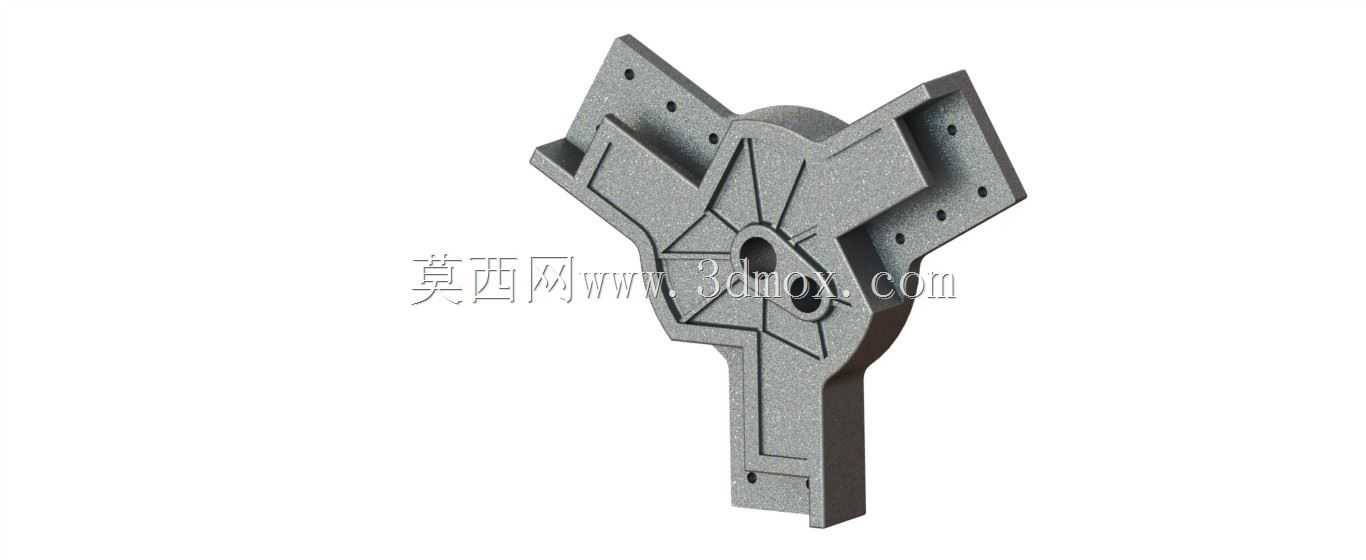

　　旋转直径覆盖近5米的扫风面积，在额定风速12m/s的条件下可达到440W的额定输出功率，叶片与轮毂的连接采用螺栓压紧式结构，安装时可根据现场的风资源情况微调叶片安装角，适配不同区域的年均风速特性，在高海拔低空气密度区域可适当增大安装角提升低风速下的启动性能，在沿海高风速区域可适当减小安装角，提升大风下的运行稳定性。整机的维护点仅集中在回转支撑的定期润滑与叶片外观检查，相比同功率等级的齿轮增速式风机，维护周期可延长至2年以上，适合无人值守的野外安装场景。在建模过程中，所有结构件的连接位置都预留了标准件的安装间隙，钣金件的折弯半径、焊接件的焊道预留都符合常规钣金加工与焊接工艺要求，可直接导出工程图用于样机试制，传动部分的配合公差按照IT7级精度设置，既保证传动效率，又降低加工成本，适合小批量量产的工艺需求。
