六轴工业机械手臂三维结构设计

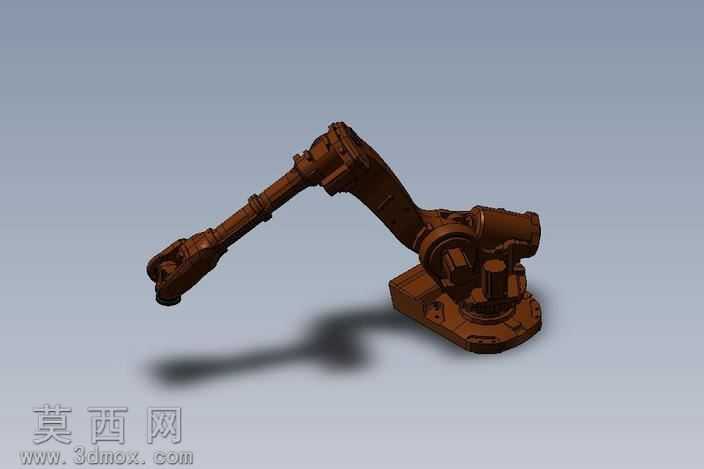

本作品为六轴工业机械手臂的三维设计成果，采用SolidWorks完成全参数化建模，整体结构还原了工业级六轴串联机械手的典型构型，从底部固定基座到末端执行器接口，完整呈现了六个自由度的关节布局与连接逻辑。建模过程中严格遵循工业机械臂的结构设计逻辑，基座部分采用厚重的一体化铸造结构设计，预留了设备安装固定的孔位与走线空间，保证整机安装后的稳定性；腰转关节内置了回转支撑结构的装配空间，可承载大臂部分的全部载荷，同时实现360度范围内的回转动作。大臂与小臂部分采用了变截面的轻量化结构设计，在保证结构刚性的前提下尽可能降低臂体自重，减少关节驱动的负载，每个转动关节处都预留了驱动单元、传动组件的安装位，还原了谐波减速器、伺服电机的装配空间，关节衔接处设计了密封防护结构，可适配工业场景下的防尘防油需求。腕部三个关节采用紧凑的正交布局设计，可实现末端的灵活姿态调整，末端预留了标准的执行器安装法兰，可适配夹爪、焊枪、吸盘等多种工业作业末端。材质渲染阶段，整机采用工业机械常用的金属漆材质，还原了铸造机身的哑光金属质感，关节处的密封件采用橡胶材质表现，基座底部的安装面做了磨砂金属处理，光影渲染时添加了柔和的环境光与定向光源，清晰呈现出各部件的结构轮廓与装配关系，阴影效果贴合真实光照逻辑，直观展现机械臂的整体形态与空间姿态。设计过程中重点考量了各关节的运动干涉问题，通过三维装配验证确保各轴在极限运动角度下不会发生结构碰撞，各臂段的长度比例参考主流工业六轴机械手的参数设定，保证工作范围覆盖与负载能力的平衡，整体结构可用于工业自动化生产线的布局仿真、机械原理教学演示以及后续的结构优化参考，完整还原了六轴机械手从基座到末端的全部结构细节，各部件的装配关系清晰明确，符合工业机械臂的实际设计规范。
