精密机用台虎钳完整装配结构设计

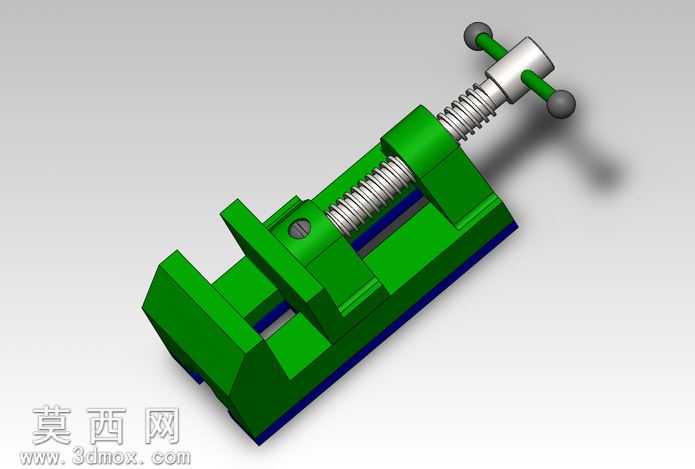

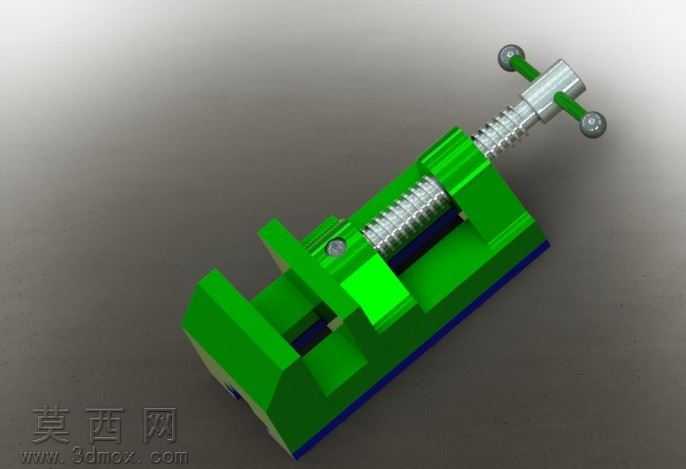

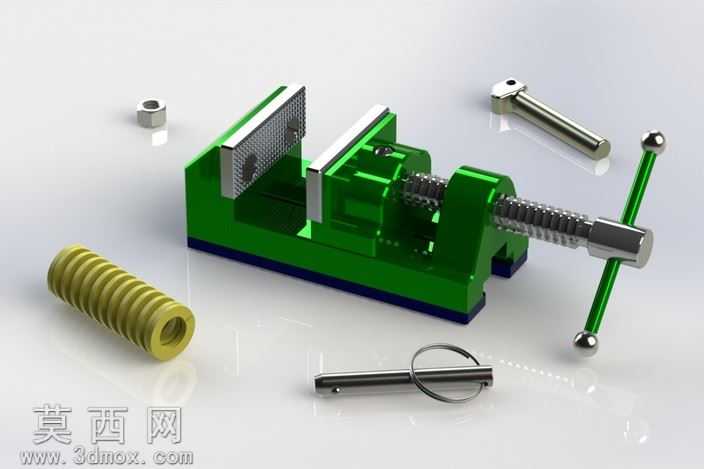

本作品为机用台虎钳的完整三维设计方案，采用自顶向下的参数化建模思路完成全零件构建与装配校验，整体还原了工业级台虎钳的实用结构与外观特征。建模过程中首先搭建整体装配骨架，确定钳身主体、活动钳身、丝杠传动副、固定钳口、活动钳口、操作手柄、锁紧环、配套螺母等核心零件的位置基准与配合公差，再逐一完成单个零件的细节建模：钳身主体采用一体化铸造型腔结构设计，预留丝杠安装孔、导轨滑槽与固定安装位，建模时对边角做工艺圆角处理，还原铸件的厚重质感；活动钳身与钳身导轨采用间隙配合设计，保证滑动过程顺畅无卡滞，钳口板位置预留沉头螺丝安装孔，可替换带防滑齿纹的钳口垫片；传动部分采用梯形丝杠结构，建模时还原丝杠的梯形螺纹牙型，与活动钳身内置的螺母套形成螺旋传动副，将手柄的旋转运动转化为活动钳身的直线夹紧动作；操作手柄采用穿杆式设计，两端加装球形端头防止操作滑脱，配套的锁紧卡环、六角螺母、调节弹簧等标准件均按国标参数建模，保证装配关系完全符合实际生产的装拆逻辑。材质与渲染阶段，钳身主体采用喷塑亮绿色金属材质，调整粗糙度参数模拟工业漆面的微哑光质感，金属传动件、手柄杆采用镀铬亮面金属材质，还原五金件的金属反光特性，钳口防滑齿面做细微纹理处理，配套的波形弹簧做黄铜材质渲染，不同材质的质感区分清晰，渲染时采用柔和的工作室布光，添加软阴影与环境反射效果，完整呈现各零件的结构细节与装配关系。设计过程中对所有活动部件做了运动干涉校验，确保丝杠旋转带动活动钳身移动的全行程无结构冲突，各零件的壁厚、安装位尺寸均参考实际工业台虎钳的参数设定，既保证结构强度符合工装夹具的使用要求，也完整还原了台虎钳的外观辨识度，可作为工装夹具结构教学、机械传动演示、五金产品外观展示的数字化三维素材。
