大型台车式热处理炉工业设备三维模型

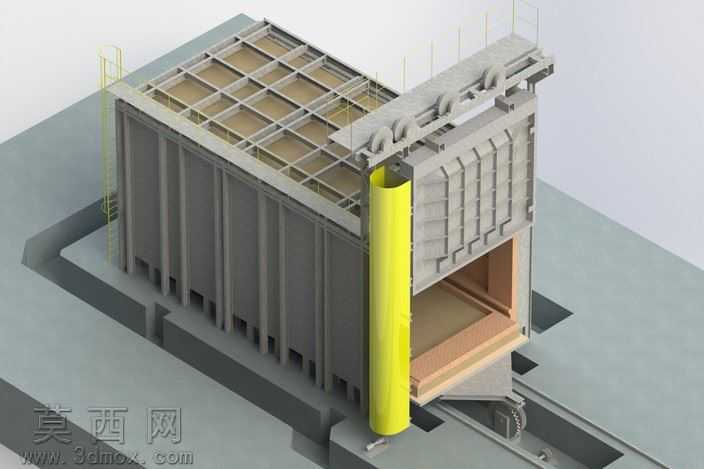

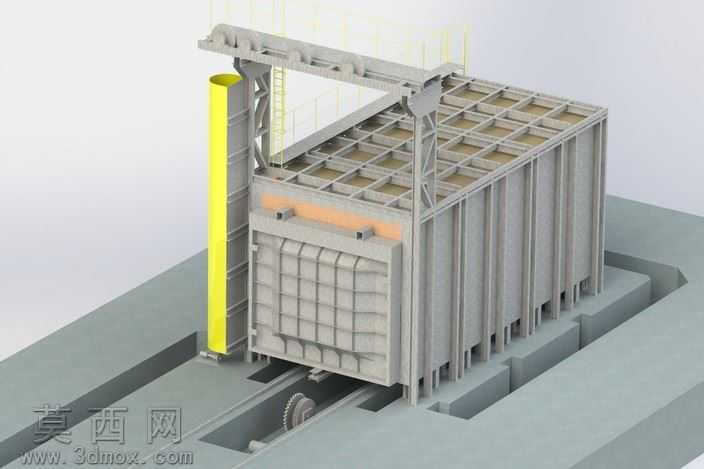

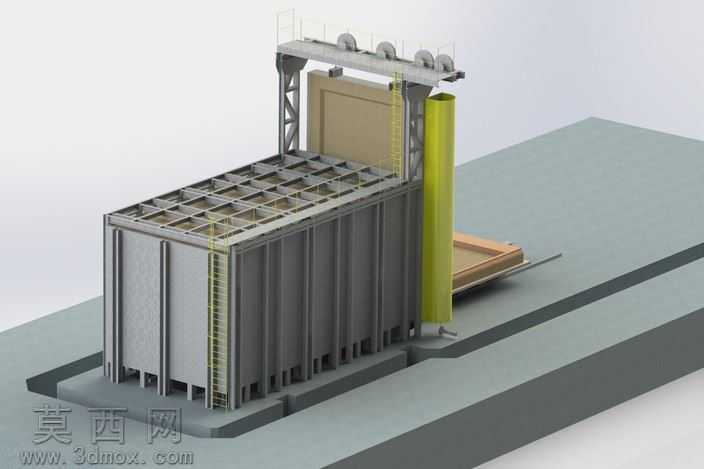

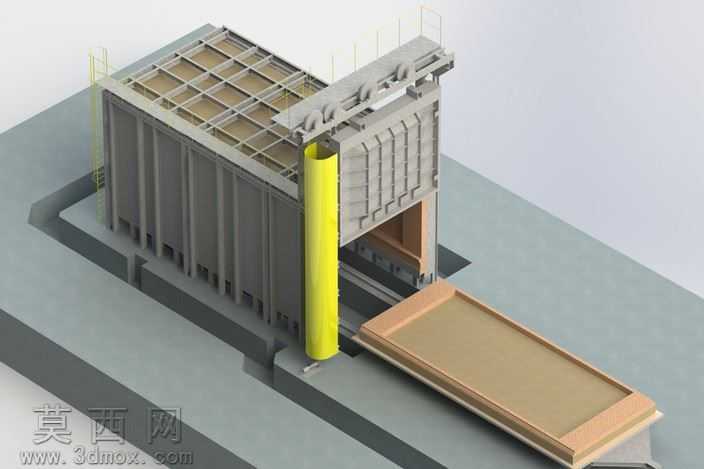

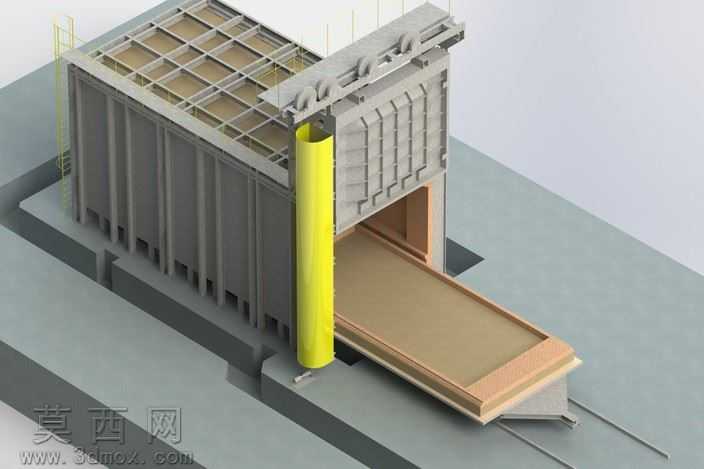

本模型为大型台车式热处理炉的完整三维设计成果，建模过程严格遵循工业热处理设备的实际设计规范，以1:1等比例还原设备的全尺寸结构。建模阶段优先搭建炉体主框架，采用钣金特征构建炉壳的竖向加强筋与顶部承重格栅，每一处筋板的排布间距、截面尺寸均参考真实台车炉的力学承重要求设置，确保炉体在高温作业下的结构强度符合工业使用标准。炉门提升机构部分完整还原了顶部的起重滑轮组、侧边导向立柱、升降传动支架以及配套的爬梯护栏结构，滑轮的轮槽弧度、支架的焊接节点均做了精细化建模，还原真实设备的装配逻辑。侧边的烟气处理筒体采用薄壁圆柱特征建模，表面还原了筒体的分段拼接焊缝结构，底部的固定支座与炉体基座的连接位置做了精准的对位设计，还原设备的管线对接逻辑。可移动台车部分完整还原了承载平台、行走轮组、侧边导向结构，台车与炉体底部的密封槽位置做了精准的配合设计，还原炉门关闭后的密封结构逻辑。渲染阶段采用工业设备常用的材质表现方案，炉壳主体采用哑光深灰金属材质，还原工业炉耐热钢板的表面质感，加强筋部分做了轻微的做旧质感处理，模拟设备长期使用的金属氧化效果；顶部起重机构采用亮灰色金属材质，突出传动部件的金属质感；侧边爬梯采用明黄色安全警示漆材质，还原工业设备的安全标识规范；地面基座采用哑光水泥材质，搭配浅灰色的地面轨道，还原车间安装场景的真实氛围。设计过程中重点考量了设备的可拆装逻辑，炉体、炉门提升机构、台车、烟气处理系统均为独立的装配模块，可单独拆分查看内部结构，炉体内部的炉膛空间、加热元件安装位均做了预留设计，完整还原热处理炉的内部腔体结构，可用于热处理工艺演示、设备结构教学、车间布局规划等场景使用，模型的结构精度可支撑后续的工程出图、方案汇报等工作需求。
