镂空齿轮结构陀飞轮式机械摆钟设计

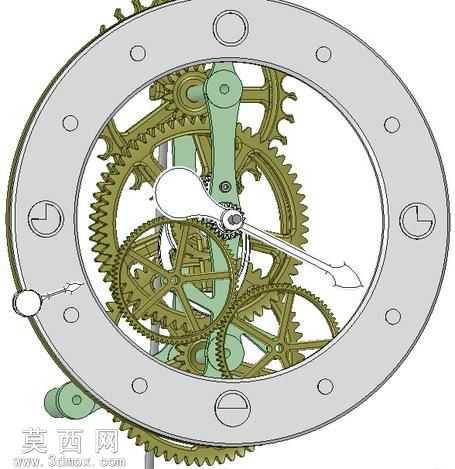

本作品为机械摆钟的三维结构设计模型，整体采用全镂空的开放式布局，将核心传动结构完全展露，清晰呈现机械计时装置的运行逻辑。建模过程中首先搭建了环形主基板作为整体承载结构，基板上均匀分布定位沉孔与安装槽位，用于固定各轮组的支撑轴与限位构件，基板边缘做了倒角处理，避免装配过程中出现锐边干涉。核心传动部分以多层齿轮组为核心，重绘了主轮系与擒纵机构的传动路径，在原有经典轮系布局基础上，新增了自定义的周转轮系次级传动模块，各齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，齿顶高、齿根圆角、啮合间隙均经过参数化校验，保证传动过程中不会出现卡齿、滑齿问题。擒纵机构部分搭配了轻量化的摆锤构件，摆臂做了等重平衡设计，摆锤端部采用流线型造型降低摆动过程中的空气阻力影响。所有轮组的支撑轴都设置了对应的轴套定位结构，固定件采用标准紧固件规格建模，虽然未对所有非核心紧固件做极致细化，但所有连接位的尺寸匹配度都经过装配校验，可满足实际装配的公差要求。建模时针对3D打印的应用需求做了结构优化，所有构件都采用最小化实体体积设计，在保证结构强度的前提下尽可能削减非必要的实体部分，既降低打印耗材消耗，也减轻整体机构的运行负载。材质渲染上，主基板采用哑光银灰色金属材质模拟合金夹板效果，传动齿轮采用做旧古铜色金属材质还原经典机械钟表的复古质感，摆臂与擒纵叉采用亮面抛光金属材质形成视觉层次区分，固定螺丝采用深色金属材质点缀结构节点，整体渲染效果清晰区分不同功能的构件，能够直观展示各部分的装配关系与传动逻辑。整个轮系的传动比经过反复调校，匹配摆锤的摆动频率实现精准的计时传动，各层齿轮的轴向位置做了错位排布，避免不同层级轮组转动时出现空间干涉，支撑立柱的长度经过精确计算，保证上下层夹板的平行度，为轮组提供稳定的转动支撑。
