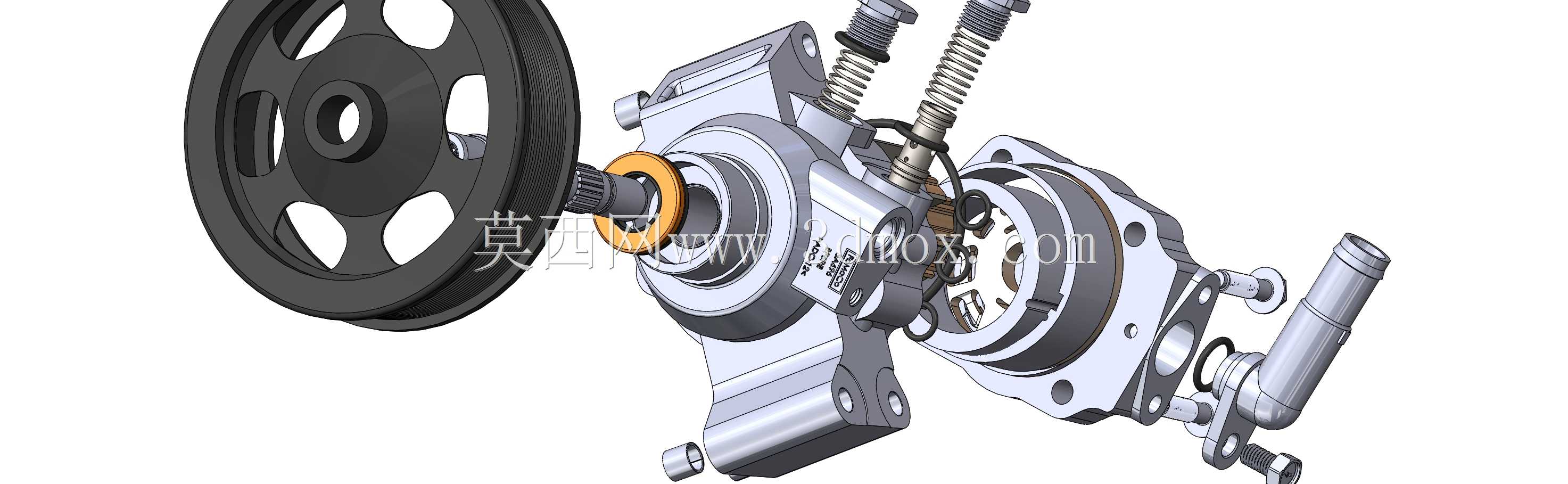

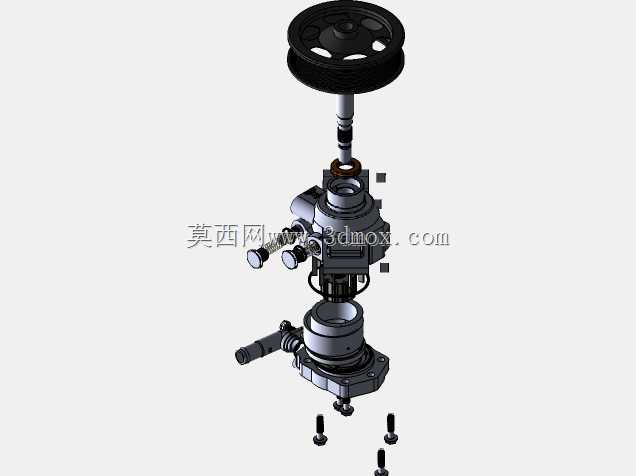

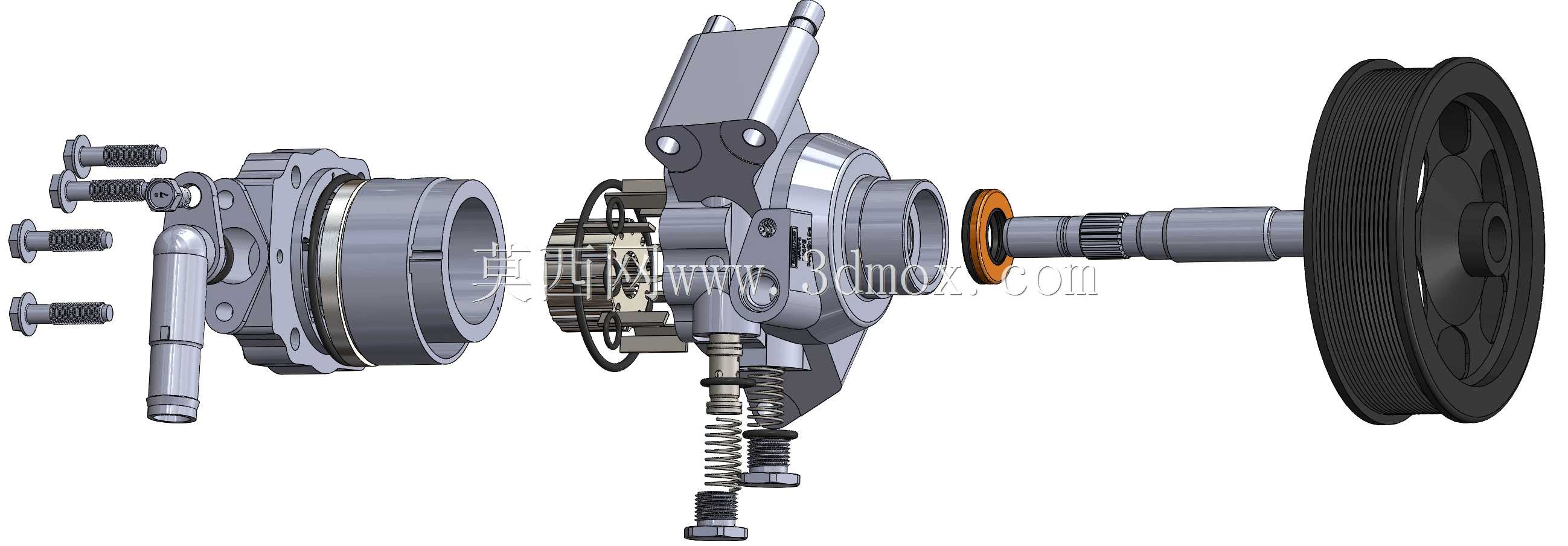

重型卡车用带轮式液压动力转向泵结构

该动力转向泵主要应用于重型载货卡车的液压助力转向系统中，作为转向助力的核心动力源部件，承担着将发动机输出的机械能转化为液压能的核心作用，能够在驾驶员转动方向盘时提供可控的液压助力，大幅降低重型卡车转向操作所需的手力，即便在车辆满载、低速转向或者原地打方向的工况下，也能让转向操作保持轻便灵活，有效降低长途货运驾驶员的操作疲劳强度，同时提升整车转向操控的精准性与行驶安全性。

从功能特性来看，该款转向泵采用带轮输入的传动形式，通过皮带与发动机前端轮系连接获取动力，泵体内部集成了容积式泵芯、压力调节阀、流量控制阀等核心功能组件，能够根据发动机转速变化自动调节输出的液压油流量与压力，既可以在低转速时保证足够的助力输出，也能在高转速时限制系统最高压力与流量，避免转向过于灵敏引发的操控风险，同时保护转向系统管路与密封件不受高压冲击损坏。泵体侧面设置的油液接口分别对应进油与出油通路，进油端连接转向储油罐吸入低压液压油，出油端将加压后的高压液压油输送至转向机，形成完整的液压助力循环回路。

在设计思路上，该结构充分考虑重型卡车的恶劣使用工况，泵体主体采用高强度铝合金压铸成型，在保证结构强度的同时有效降低部件自重，适配整车轻量化的设计需求；带轮采用多楔带匹配的槽型结构，传动过程中打滑率低、运转噪音小，能够适配发动机舱内的紧凑布置空间；内部弹簧组件采用耐疲劳弹簧钢材质，配合高精度加工的配流盘与转子组件，保证泵体长期运转下的容积效率，减少内泄漏带来的助力衰减问题。安装端采用法兰式定位结构，带有多个定位安装孔，能够直接固定在发动机侧端的预设安装位上，安装边界完全适配主流重型卡车发动机的轮系布置尺寸，带轮的中心高度、轴向位置都经过匹配校核，装配后皮带张紧度处于合理区间，不需要额外加装调整垫块即可完成装配。整体结构的密封结合面都采用O型圈静密封设计，能够耐受液压油长期浸泡与宽温度范围的工况变化，避免油液渗漏问题，适配重型卡车长周期、高负荷的使用需求。
