卧式液压手推车载千斤顶结构设计

在商用车维保、小型乘用车快修门店的日常作业场景里，这类卧式手推千斤顶是工位上使用频率极高的基础起重工具，区别于立式剪式千斤顶的窄支撑面设计，卧式结构的低重心特性让它能适配更多底盘高度偏低的乘用车型，同时手推移动的结构设计能让作业人员在工位间快速转移设备，不需要额外搬运辅助。从实际作业用途来看，这类设备主要承担车辆底盘部位检修时的短时举升作业，配合安全支架使用时，可完成轮胎更换、底盘悬挂部件检修、油液更换等常规维保操作，额定举升吨位覆盖3吨到5吨区间的型号，基本能满足绝大多数家用乘用车、轻型商用货车的前部或单侧举升需求。

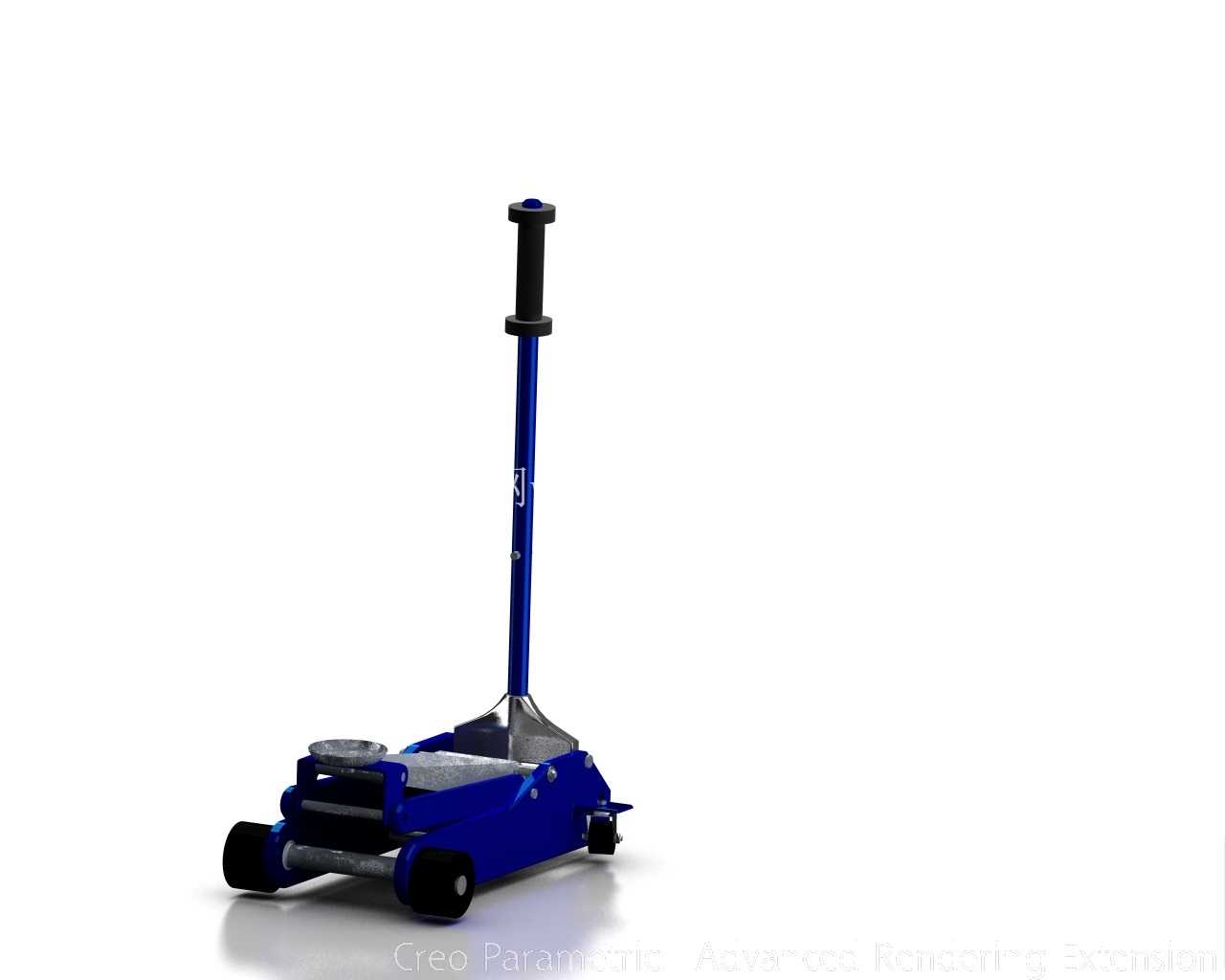

从功能特性层面拆解，这款千斤顶的结构分为几个核心功能模块：底部的承载轮组采用前定向轮+后万向轮的配置，移动时可以灵活转向，推入车底作业时定向轮能保证推进轨迹平直，不会在举升过程中出现横向偏移；中部的液压油缸是核心动力单元，采用单级柱塞结构，压动操作杆时通过液压油的压力传递实现柱塞顶升，带动顶部的承托鞍座上升，承托鞍座表面做了防滑齿形处理，接触车辆底盘的举升支点时能增大摩擦力，避免举升过程中出现滑脱风险；操作杆采用分段式套接设计，闲置时可以拆下缩短整体收纳长度，作业时接长后能增大力臂，降低压动操作时的施力力度，操作杆上的橡胶握套能提升握持摩擦力，手上沾有机油时也不会轻易打滑；设备尾部设置了泄压旋钮，需要降下设备时缓慢拧动旋钮即可控制液压油回流速度，实现承托鞍座的平稳下降，避免快速下落带来的冲击风险。

做这款设备的三维结构设计时，首先要明确的是安装边界与作业空间约束：卧式结构的最低起始高度要控制在130mm以内，才能顺利推入多数家用轿车的底盘下方，最高举升高度要达到450mm以上，才能满足轮胎完全离地的作业间隙需求，整体长度控制在650mm左右，宽度控制在250mm区间，保证在狭窄的工位空间内也能灵活操作。结构设计阶段首先要做受力路径的校核，承托鞍座承受的载荷通过顶升臂传递到液压柱塞，再通过油缸底座分散到底部的承载架上，底部承载架采用钢板冲压焊接结构，在受力集中的油缸安装座、轮组安装座位置做加强筋结构，避免长期受载出现结构变形；顶升臂的铰接点位置要反复调整，保证举升过程中承托鞍座始终保持水平状态，不会随着举升高度变化出现倾斜，导致支撑点偏移；轮组的安装位置要匹配整体重心，举升到最高位置时整体重心依然要落在四个轮子的支撑面范围内，避免偏载倾覆。

设计过程中还要考虑实际使用的细节优化：比如承托鞍座的高度微调结构，在初始接触车辆支点时，可以通过小幅度压动操作杆实现毫米级的高度调整，避免顶举位置偏离车辆设计的举升支点，对底盘钣金造成损伤；泄压旋钮的操作位置要设置在设备尾部外侧，作业人员不需要探入车底就能操作下降，提升作业安全性；整体外壳的钣金折弯处做圆弧过渡处理，避免移动过程中尖锐边角刮伤车辆保险杠或者作业人员的衣物；液压油缸的密封结构选用耐油橡胶密封圈，长期在有机油、制动液残留的地面环境使用也不会出现密封件腐蚀漏油的问题，油缸内壁的粗糙度要控制在Ra0.8以下，减少柱塞伸缩时的摩擦阻力，延长密封件的使用寿命。

从实际选型适配的角度来说，这类卧式千斤顶的结构参数要匹配服务场景的车型定位，如果是主打家用车快修的门店，3吨额定载荷的型号完全能满足需求，整体重量更轻，移动更灵活；如果是服务轻型货车、SUV车型的维保门店，需要选择5吨额定载荷的型号，对应的油缸直径、承载架钢板厚度都要做对应加强，最低起始高度可以适当放宽到150mm，最高举升高度提升到500mm以上，适配更高的底盘间隙。三维建模过程中要重点关注铰接部位的配合间隙，顶升臂与底座、顶升臂与承托架的铰接销轴采用间隙配合，装配后转动灵活无卡滞，销轴两端设置卡簧限位，避免长期使用过程中销轴脱出；承载轮采用尼龙材质，相比橡胶轮更耐油污，滚动阻力更小，在环氧地坪的维修车间内移动不会留下胎印，轮内的轴承采用密封式深沟球轴承，不需要定期加注润滑脂，维护成本更低。

很多新手在做这类起重工具的建模时，容易忽略实际作业的操作空间预留，比如操作杆的摆动角度范围，要保证在整个举升行程内，操作杆下压时不会碰到地面，也不会和设备本体产生干涉，接长后的操作杆长度要符合人体工程学，作业人员站立操作时不需要过度弯腰就能完成压动动作；泄压旋钮的旋转力矩要控制在合适范围，用手就能轻松拧动，不需要借助额外工具，同时旋钮的阻尼要适中，不会因为车辆震动出现自行松动泄压的问题。整体结构的焊接部位要在建模时预留焊道位置，避免实际生产时因为焊道堆积出现装配干涉，所有外露的金属表面都要做喷塑处理，提升耐锈蚀能力，适配维修车间潮湿、多油污的使用环境。
