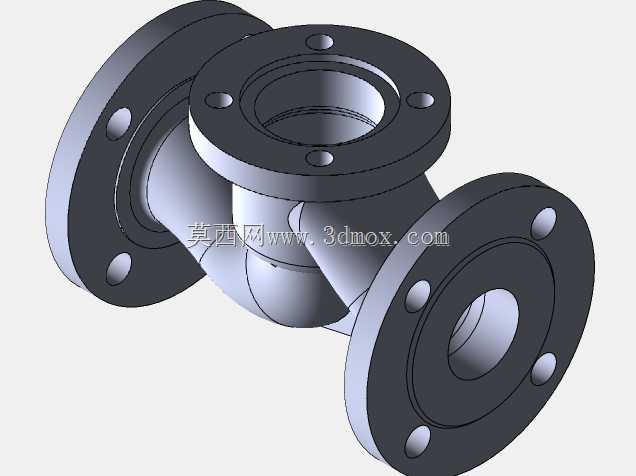

法兰连接直通式止回阀阀体结构设计

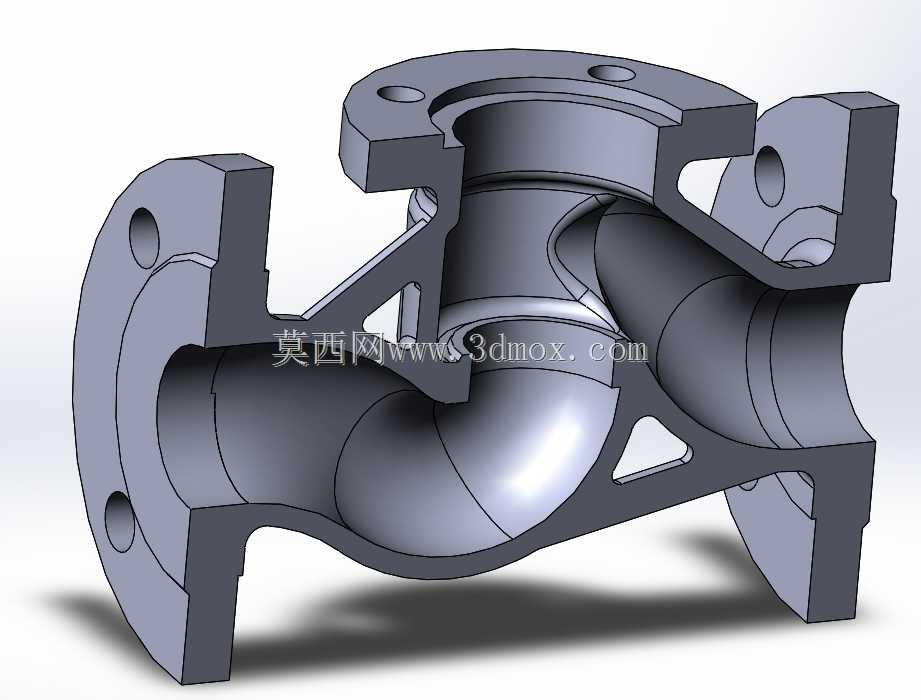

该阀体是升降式直通止回阀的核心承压壳体部件，主要应用于城镇给排水管网、工业循环水系统、石油化工常温流体输送管线、暖通空调水系统等场景，作为止回阀的主体承载结构，承担容纳内部启闭件、密封组件、导向结构的作用，同时实现管线与阀门的刚性连接，保障介质单向流通，避免管路内流体倒流引发的水锤冲击、泵组反转、介质回流污染等问题。从功能特性来看，该阀体采用直通式流道设计，内部流道做顺滑圆弧过渡处理，能够有效降低介质流经阀体时的局部阻力损失，减少流道内的湍流与涡流产生，降低输送过程中的能耗，同时避免杂质在流道拐角处沉积卡阻内部阀瓣，提升阀门运行的稳定性与使用寿命。阀体两端采用标准法兰连接结构，法兰端面加工有密封面定位结构与均匀分布的螺栓通孔，能够适配同压力等级的通用管路法兰，安装时通过螺栓紧固配合密封垫片即可实现可靠的端面密封，无需额外定制连接配件，适配性强。在设计思路上，该阀体采用等强度壳体结构设计，针对介质承压时的应力集中区域，比如法兰与筒体衔接处、流道弯折段、中腔连接部位做了局部加厚与圆弧过渡处理，同时在壳体外部设置加强筋结构，在保证壳体承压强度满足管路压力等级要求的前提下，尽可能减少不必要的材料冗余，降低阀体整体重量与制造成本；中腔部位预留了足够的阀瓣升降行程空间与导向结构安装位，能够保证阀瓣在介质正向流动时顺利抬升开启，介质倒流时快速下落密封，不会出现卡滞、行程不足的问题。从安装边界来看，该阀体的结构长度、法兰螺栓孔中心距、法兰端面尺寸均遵循通用阀门连接尺寸规范，两端法兰同轴度精度控制在标准允许范围内，能够直接替换同规格同压力等级的现有止回阀阀体，无需调整现有管线的安装间距与连接结构；阀体外部轮廓规整，没有突出的尖锐结构，安装时所需的操作空间小，既适用于新建管线的安装，也适用于老旧管线的阀门改造更换，能够适配水平安装、垂直安装等多种管线布置场景，安装维护便捷。
