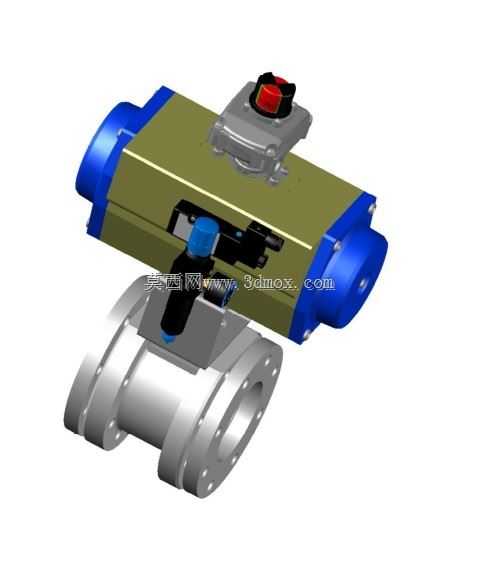

DN100法兰式气动调节球阀带执行定位组件

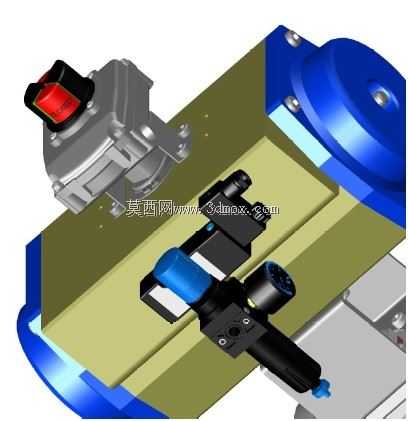

该套集成式流体控制组件主要面向工业生产场景中的流体管路系统，可广泛应用于化工生产物料输送、市政给排水主管路、暖通空调循环水系统、油气输送场站截断调节、制药洁净流体管控等场景，承担管路内流体的通断截断、开度调节、流量精准管控功能，适配DN100公称通径的主流工业管路，可兼容水、油品、低压气体、弱腐蚀性化工介质等多种常见工业流体的输送管控需求。整套组件由法兰式不锈钢阀体、气动活塞式执行机构、阀位反馈定位器、手动应急操作附件四部分集成设计，阀体采用法兰连接结构，两端法兰的螺栓孔位完全匹配DN100公称通径对应的国标法兰安装尺寸，安装时可直接与同通径管路法兰对齐，通过标准螺栓紧固即可完成装配，无需额外制作转接连接件，大幅降低现场安装的适配成本。气动执行机构采用双活塞齿轮齿条传动结构，输出扭矩平稳均衡，可在0.4-0.7MPa的常规工厂气源压力下稳定工作，响应速度快，可在短时间内完成全行程开关动作，满足管路快速截断的工况需求。配套的定位器组件可接收标准工业控制信号，精准反馈阀瓣实时开度，实现对管路流量的线性调节，满足需要动态调整流体流量的工艺管控要求。设计阶段充分考虑工业现场的复杂工况，执行器外壳采用硬质氧化铝合金材质，兼顾结构强度与轻量化需求，阀体采用不锈钢铸造工艺成型，流道采用全通径流线型设计，流体通过时压损极小，不会产生明显的流阻与紊流，有效降低管路输送的能耗损失。顶部集成的阀位指示装置可直观显示阀门当前开关状态，方便现场巡检人员快速确认设备运行状态，侧置的手动操作附件可在气源中断或检修状态下，通过手动方式完成阀门开关操作，避免因气源故障导致管路失控，提升整套设备的运行可靠性。整套组件的安装边界充分考虑工业现场的管路排布空间，执行机构与定位器的安装位置经过优化排布，不会与周边管路、支架产生安装干涉，后期维护时可单独拆卸执行器或定位器组件，无需将整个阀体从管路上拆下，大幅降低后期运维的工作量与成本。
