法兰连接式楔式单闸板闸阀结构设计

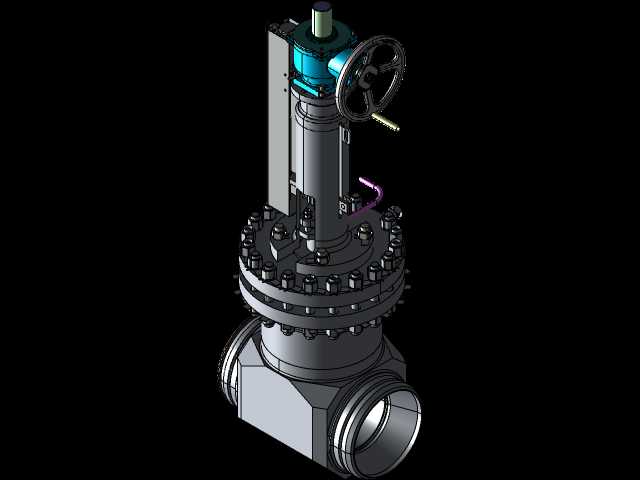

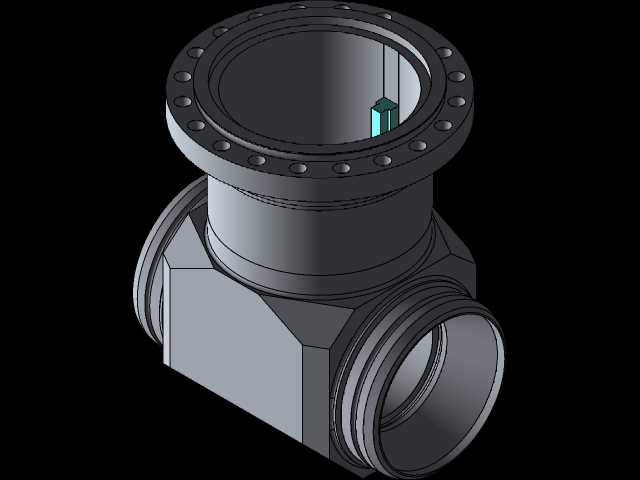

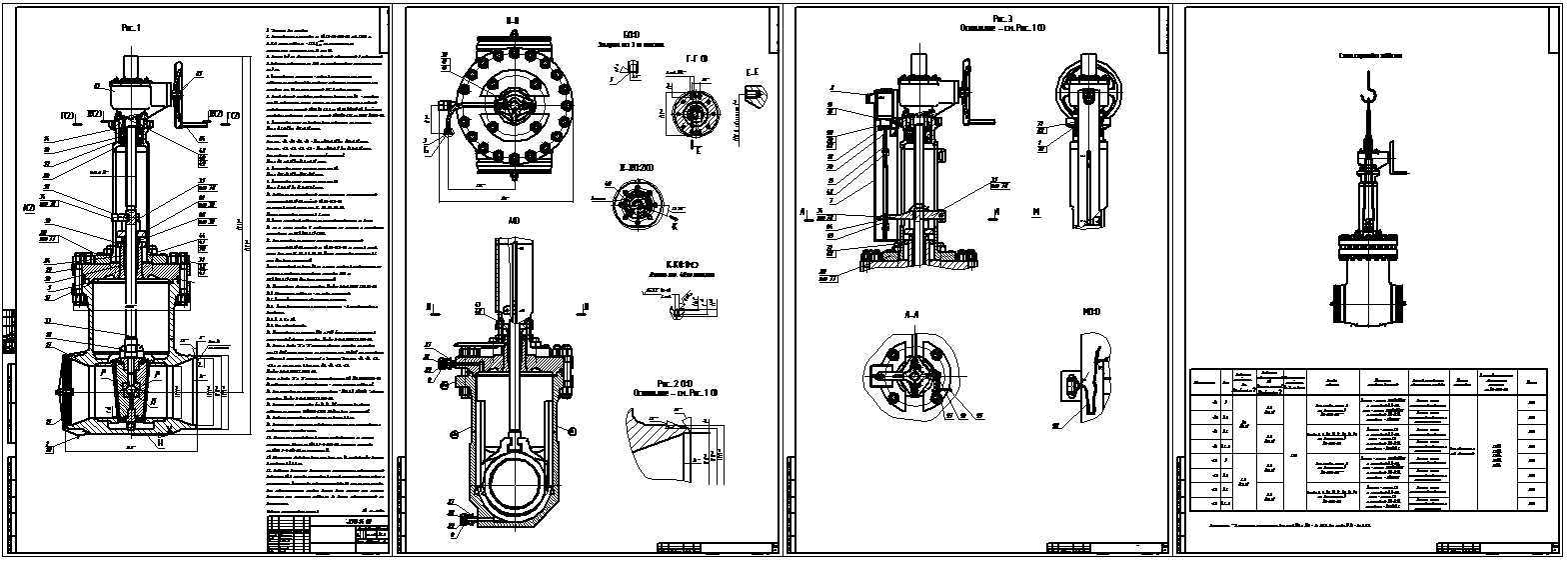

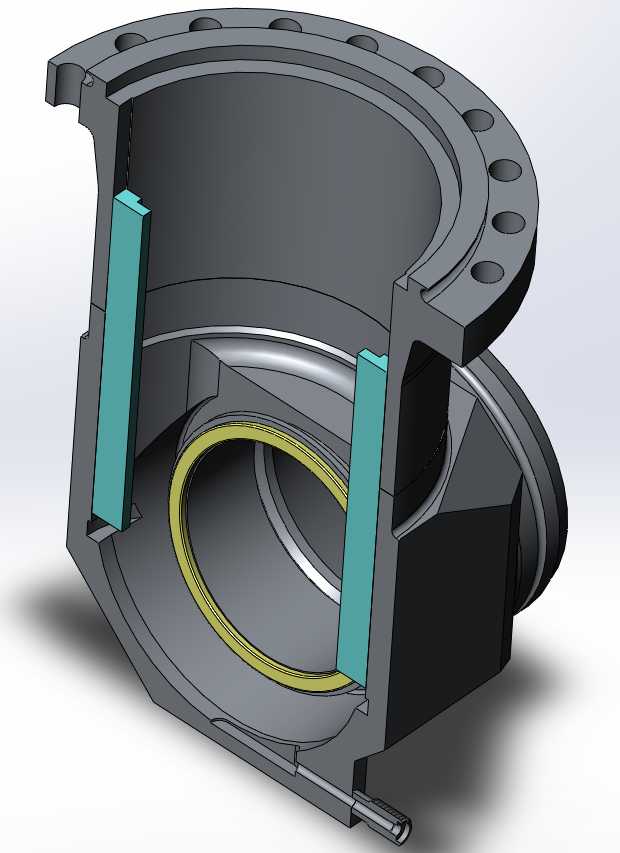

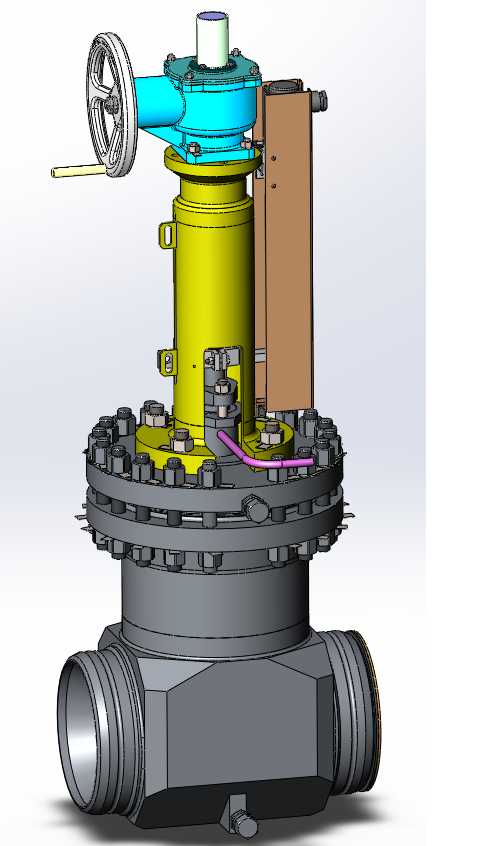

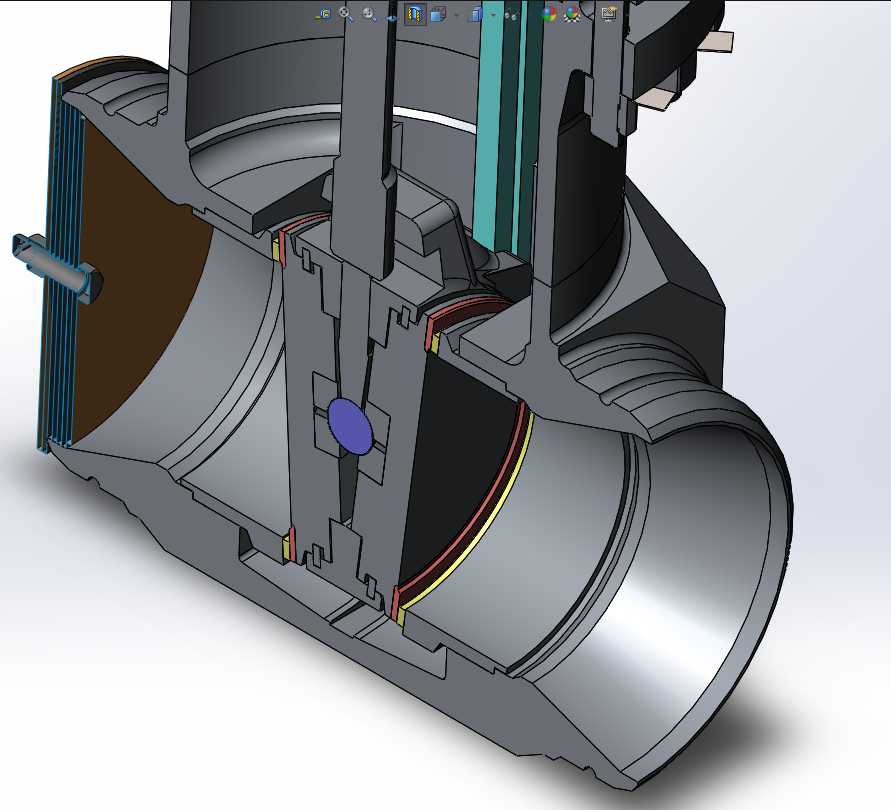

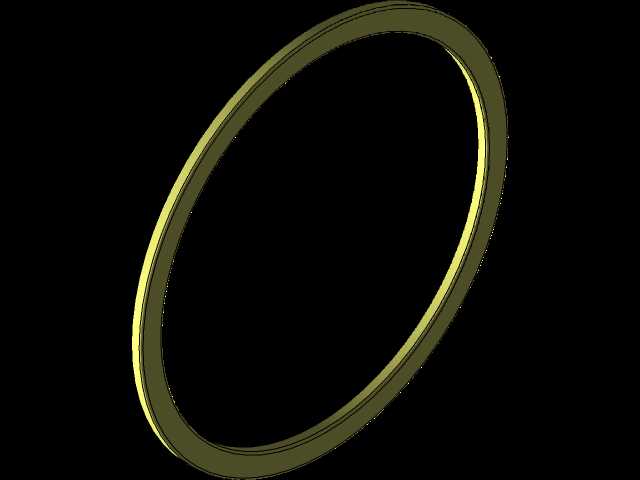

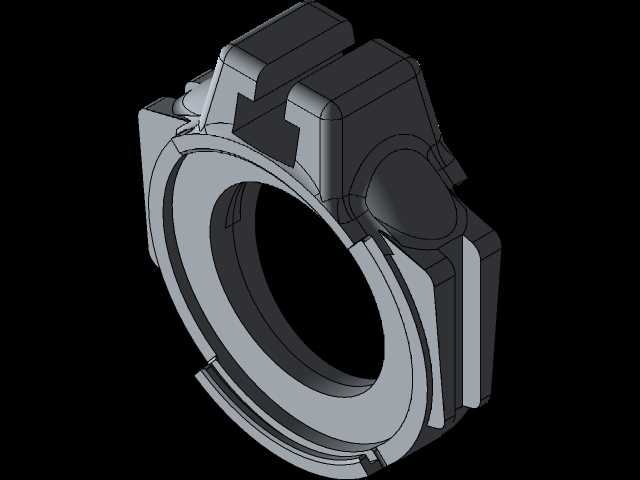

这款闸阀主要应用于市政给排水、石油化工输送、暖通空调循环、火电汽水系统等工业及民用流体输送管路场景，作为管路系统的核心截断类部件，承担着全开或全关状态下控制管路通断的作用，不适用于调节管路介质流量，避免闸板长期处于半开位置受介质冲蚀损伤密封面。在实际工况中，该类闸阀适配水、蒸汽、油品等无强腐蚀性的洁净流体输送场景，当闸阀处于全开状态时，介质流通通道完全畅通，流阻系数极低，介质压力损失极小，适合长距离管路的干线截断使用；当处于全关状态时，依靠闸板与阀座密封面的紧密贴合实现可靠截断，有效阻断介质流通，保障管路检修、支路切换等操作的安全性。从功能特性来看，这款闸阀采用楔式单闸板结构，闸板两侧设置有密封面，与阀体上倾斜布置的阀座密封面形成锥面配合，关闭时借助闸板的楔紧作用实现可靠密封，相比平行闸板结构，楔式结构对密封面的加工精度容错率更高，在介质温度变化带来的阀体热胀冷缩工况下仍能保持良好的密封性能，不易出现卡涩或泄漏问题。阀体采用法兰连接结构，两端法兰带有均匀布置的螺栓孔，安装时可与管路端的配对法兰通过螺栓紧固，中间加装密封垫片即可实现连接部位的密封，安装拆卸便捷，密封可靠性强，适合中低压管路的安装需求。从设计思路来看，整体结构采用直通式流道设计，介质流经阀体时流向无剧烈改变，有效降低流阻与介质冲蚀；阀体内部设置有导向筋结构，为闸板的升降运动提供精准导向，避免闸板在开关过程中出现偏斜，保障密封面能够精准贴合；闸板与阀杆的连接采用活动式连接结构，可自动补偿加工与安装带来的角度偏差，进一步提升密封可靠性。在外形尺寸与安装边界方面，该闸阀的结构长度、法兰连接尺寸符合通用管路阀门的安装标准，可直接替换同规格同压力等级的常规闸阀，无需改动现有管路布局；阀体下部无突出的阀腔凹陷，不会造成介质沉积，适合输送带有少量固体杂质的流体场景；安装时需预留足够的阀杆升降操作空间，保障阀门开关操作顺畅，同时法兰连接面需保持平整，避免因法兰面错位造成密封垫片压偏泄漏。
