带法兰连接端的流体控制阀体结构

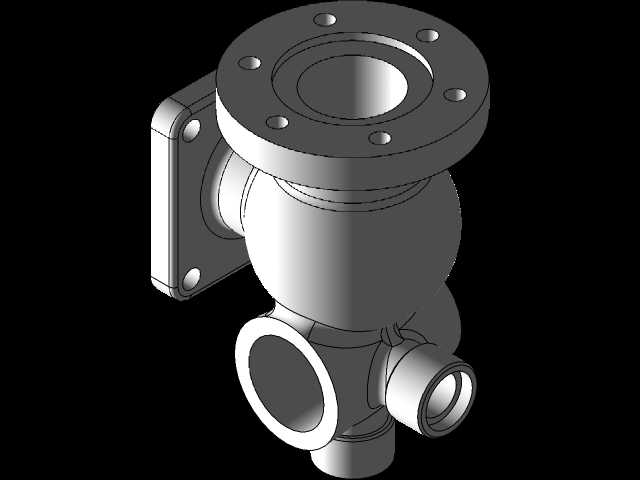

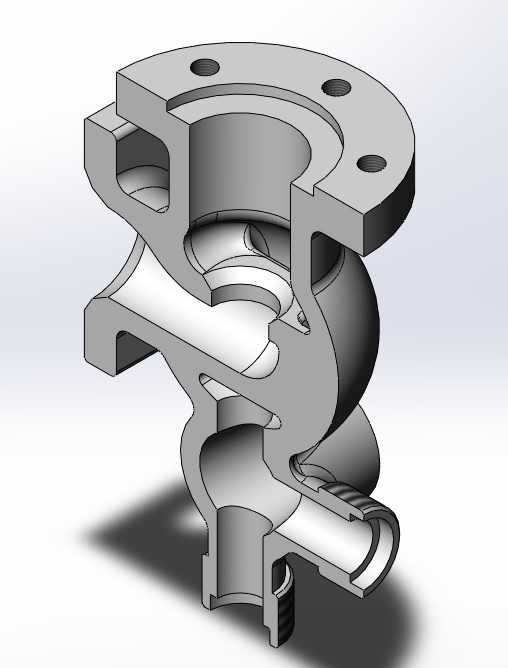

　　这款阀体作为流体管路系统中的核心承压壳体部件，常见应用于给排水管网、化工介质输送、暖通循环系统以及工业制程流体管控场景中，承担着容纳阀芯启闭组件、衔接上下游管路、保障介质沿设定流道稳定输送的核心作用。从结构设计来看，顶部带均匀分布螺栓孔的法兰结构，是用于和阀盖或者驱动执行机构端做刚性密封连接，安装时通过匹配对应压力等级的螺栓预紧力，配合密封垫片就能实现端面的静密封，避免介质从装配结合面出现泄漏。阀体侧面的外螺纹连接端，是用于和下游支路管路做螺纹旋合衔接，适合小通径、压力等级适中的管路安装场景，相比法兰连接更节省安装空间，装配效率更高。内部流道采用了平滑过渡的曲面构型，没有突兀的直角转折，能够大幅降低介质流经阀体时的局部阻力损失，

　　减少紊流、气蚀现象的发生概率，延长阀体整体的使用寿命，同时也能降低管路系统的输送能耗。在设计过程中，壁厚取值是结合公称压力等级做的等强度校核，不同承压区域的壁厚做了差异化处理，流道转弯、介质冲击的核心区域适当加厚，非承压的结构减重区域在满足刚度要求的前提下做了壁厚优化，既控制了整体铸件的重量，也避免了铸造过程中出现壁厚差过大导致的缩松、冷隔等缺陷。安装边界上，顶部法兰的螺栓孔分度圆、端面粗糙度都有明确的公差要求，能够保证和标准通径的阀盖组件完全互换，侧面螺纹端的螺纹精度符合普通管螺纹的密封要求，不需要额外加工就能和同规格的管路接头实现密封配合。整个阀体的外部构型充分考虑了铸造工艺的拔模斜度，所有棱边都做了适配铸造工艺的圆角处理，

　　既方便模具脱模，也能减少应力集中点，避免在长期承压工况下出现应力开裂的问题。流道内部的曲面精度直接影响后续阀芯装配后的密封性能，建模过程中对配合密封面的位置度、同轴度都做了严格的公差约束，能够保证阀芯装入后启闭动作顺畅，密封副贴合均匀，不会出现卡滞、内漏的问题。
