集成式厨房排油烟结构设计方案

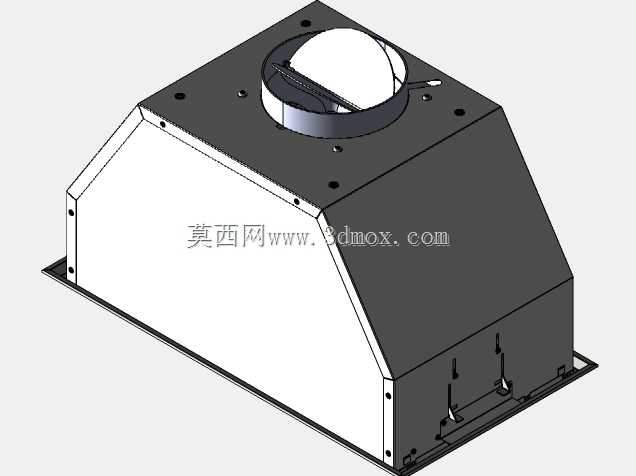

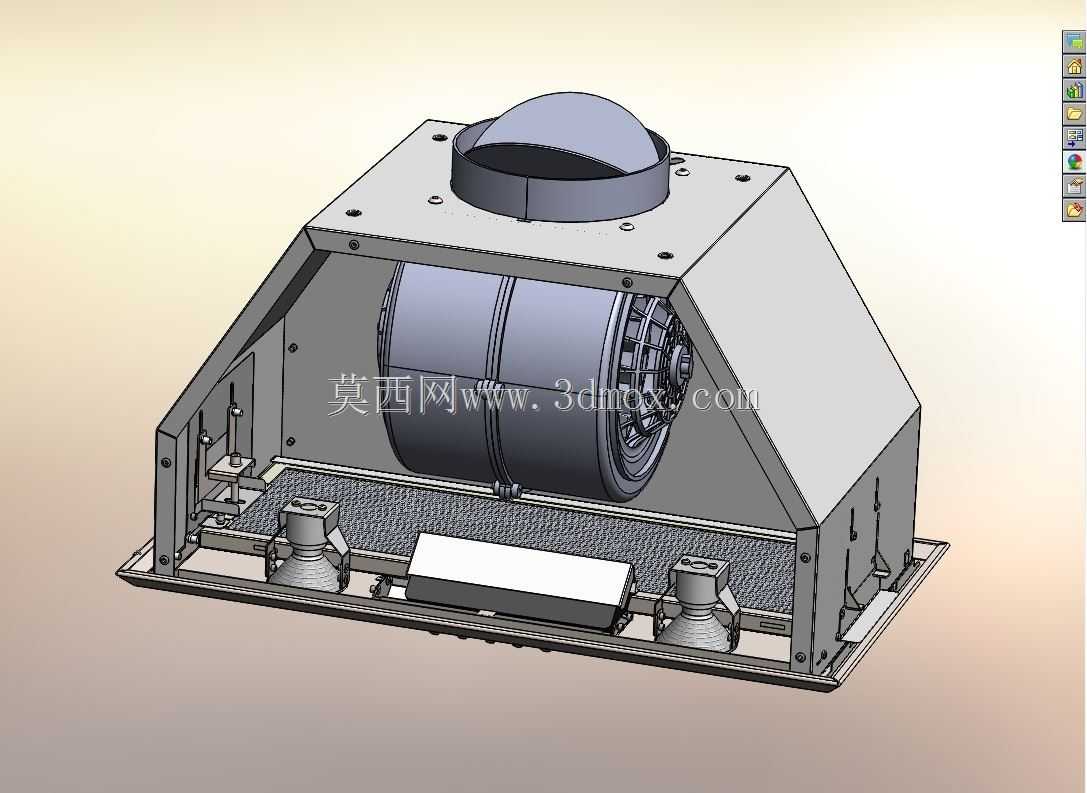

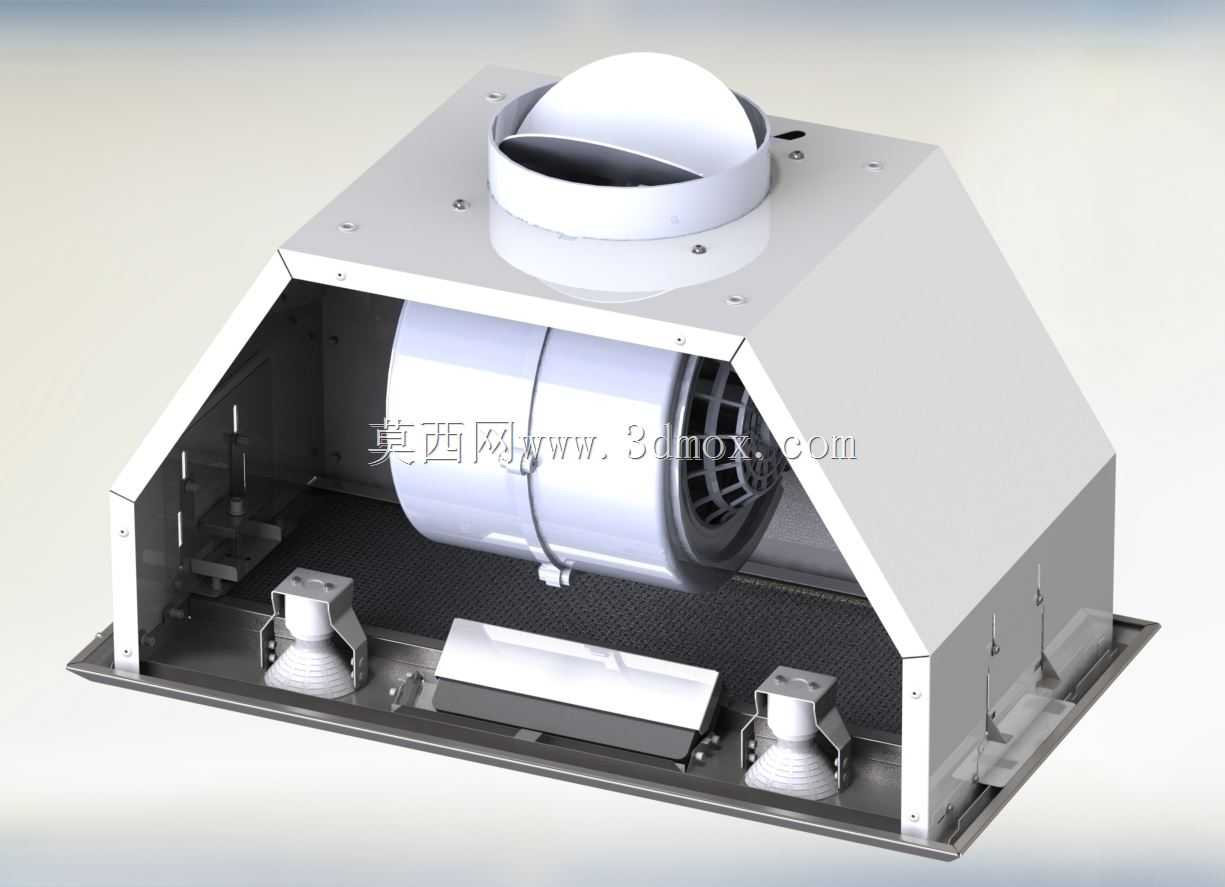

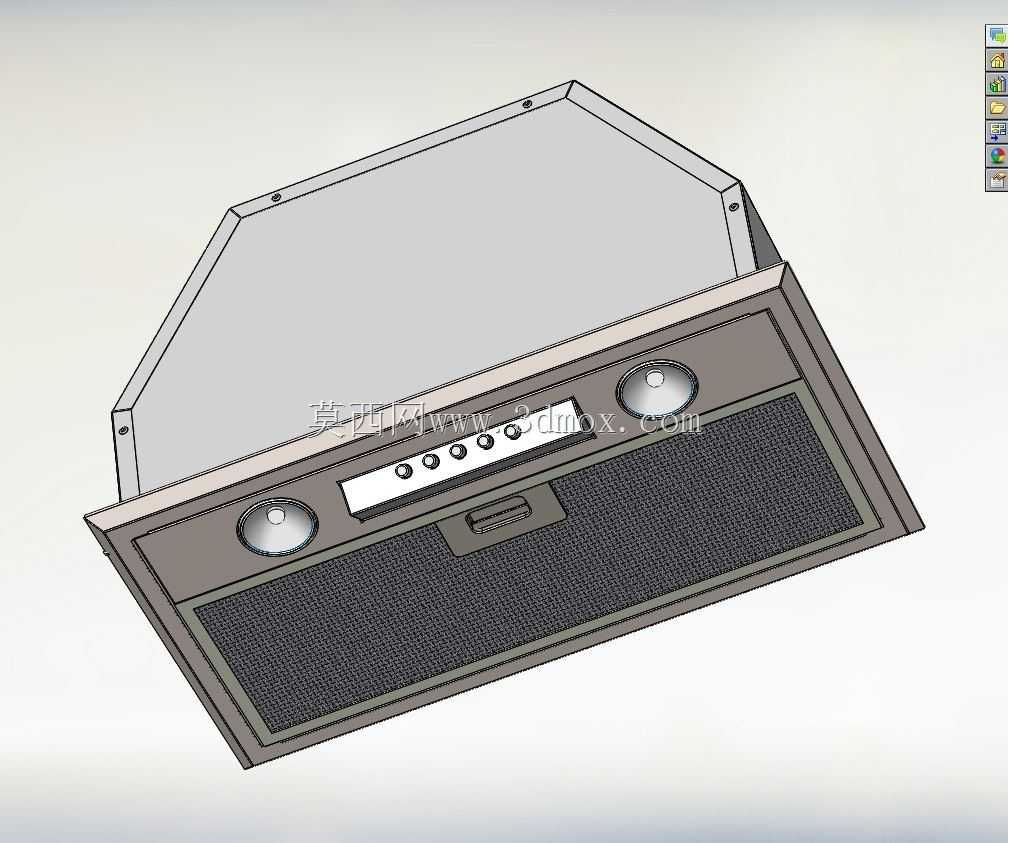

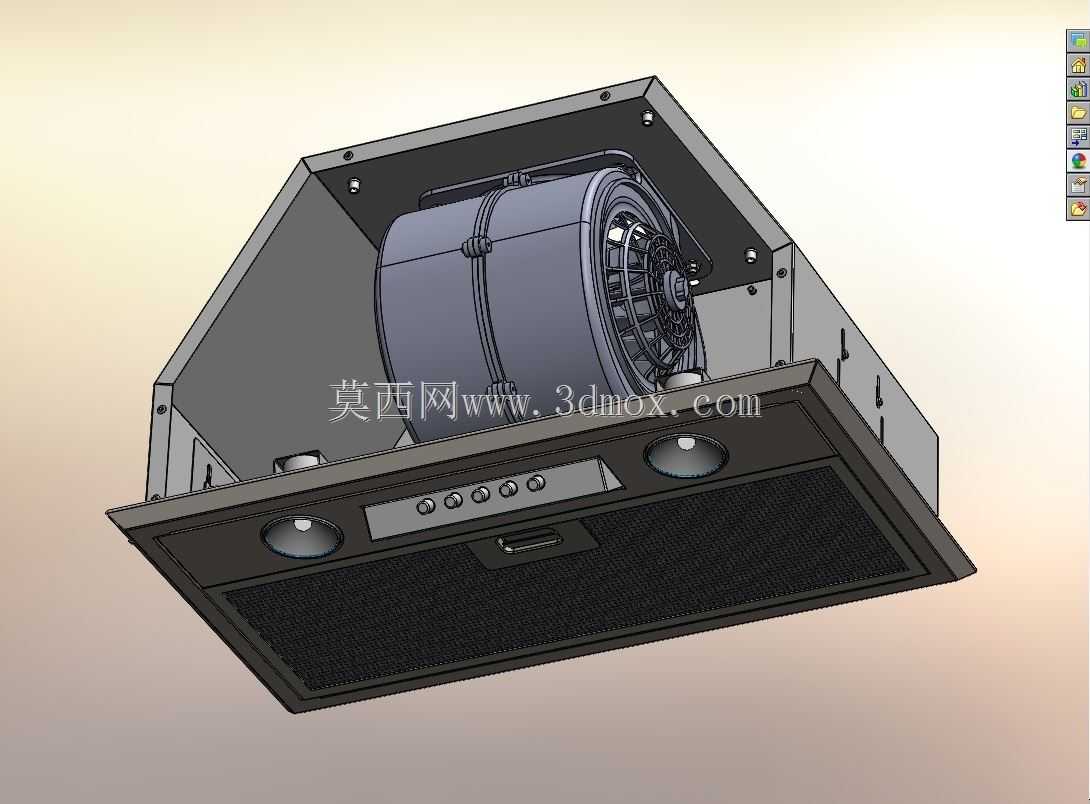

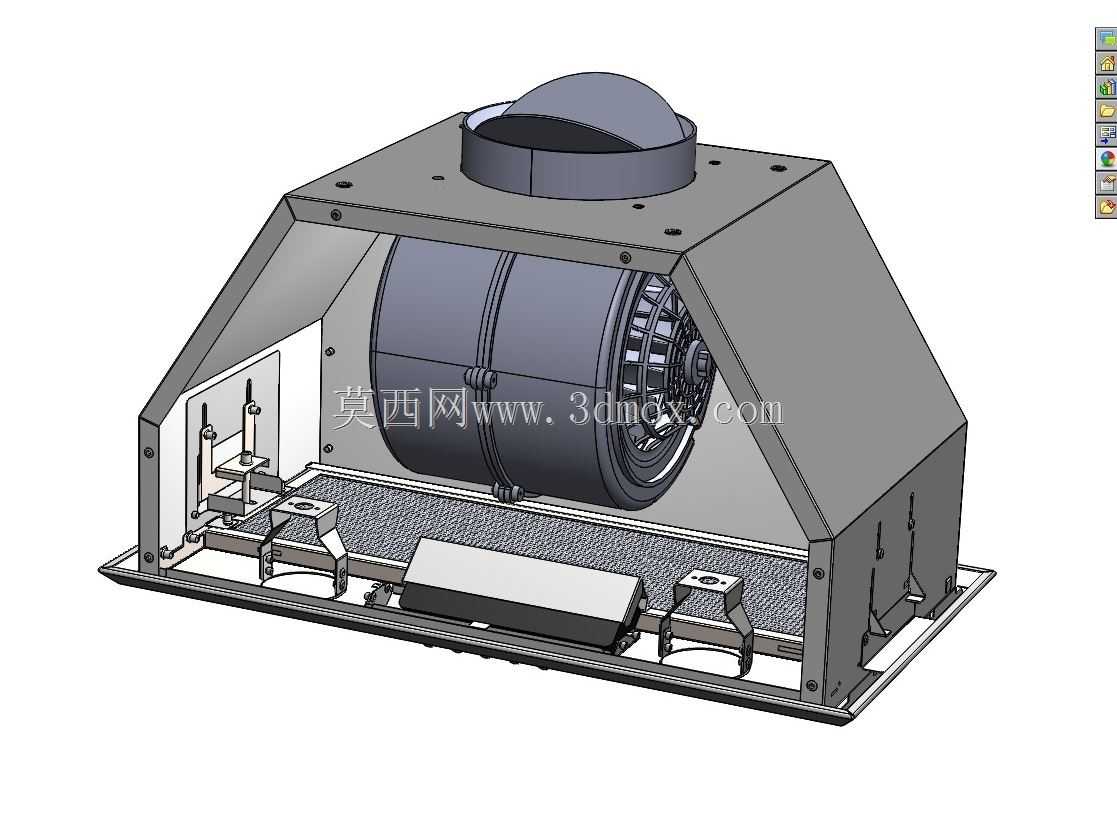

该结构主要应用于商用小型餐饮后厨、紧凑型家用开放式厨房、公寓式住宅集成厨区等场景，作为厨房油烟治理的核心排风设备，承担烹饪过程中产生的油烟抽吸、粗滤、集中外排的核心功能，可适配嵌入式橱柜安装、吊顶隐藏式安装等多种装修方案，解决传统顶吸式油烟机占用可视空间、滴油漏油、风压不足导致油烟倒灌的常见问题。从功能特性来看，该结构采用风机与集烟腔一体化集成设计，内置前倾式多翼离心风机，运行时可在集烟腔内部形成稳定的负压区，烹饪升腾的油烟接触集烟腔斜面后不会发生紊流逃逸，直接随负压气流流向进风侧的滤网结构；底部设置两级过滤结构，首层为金属编织滤网拦截大颗粒油滴，油滴受重力作用可沿导流槽汇入底部集油装置，避免长期使用后油污堆积在风机叶轮上造成动平衡失衡、运行噪音增大的问题，次级过滤结构可进一步吸附细小油烟颗粒，降低外排气体的油污含量，减少公共排烟道的积垢风险。设计思路上，整体采用梯形收窄的集烟腔构型，相比传统矩形集烟腔，斜面结构可引导气流向中心风机入口汇聚，减少腔体内的涡流损耗，同等风机功率下可提升约15%的有效抽吸风量；风机与壳体之间设置弹性减震支撑结构，可阻断风机运行时的振动向安装柜体传递，降低整机运行的结构传声噪音；顶部设置圆形排风接口，可直接适配通用规格的排烟软管，无需额外转接配件，接口处设置密封翻边结构，可避免接口处漏风导致的风压损失。从安装边界来看，整体结构采用紧凑化布局，横向宽度适配常规家用橱柜的标准柜体尺寸，进深尺寸控制在橱柜常规进深范围内，安装时无需额外改动柜体结构，底部进风面与灶台台面的安装高度可根据烹饪习惯在合理区间调整，既保证油烟抽吸的覆盖范围，也不会遮挡烹饪操作视线；壳体采用钣金折弯拼接结构，所有边角均做钝化处理，安装和后期维护过程中不会出现划手风险，侧面预留的检修位可在不拆卸整机的情况下完成滤网更换、风机维护等常规保养操作，大幅降低后期使用的维护成本。
