ArduinoUno开源控制开发板结构设计

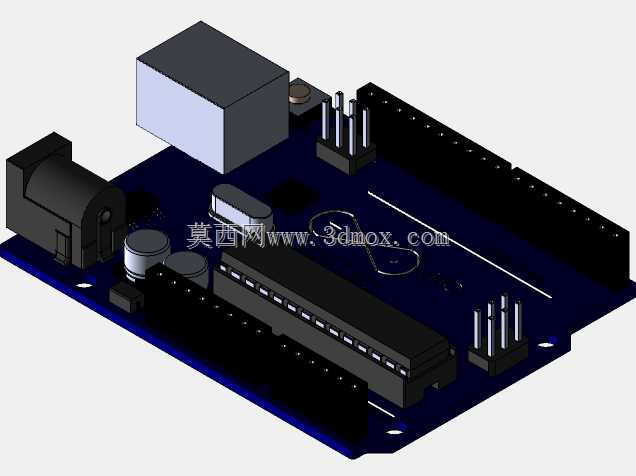

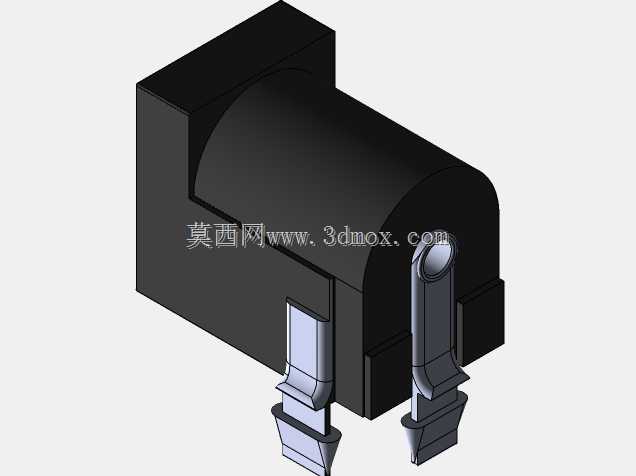

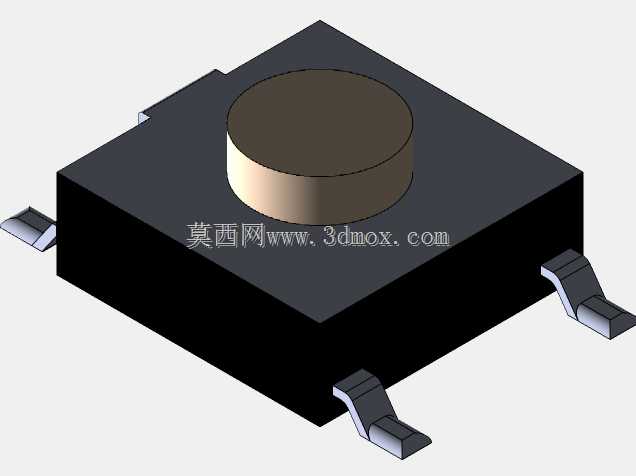

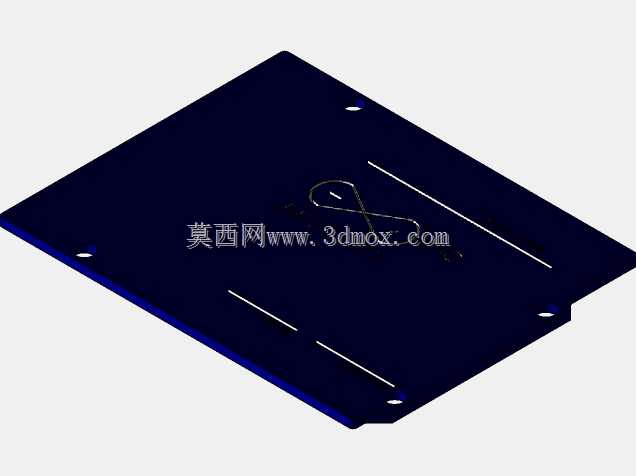

该开发板是面向电子控制、嵌入式开发场景设计的开源硬件载体，可广泛应用于高校电子类课程实训、创客原型开发、小型智能设备控制、工业简易信号采集与输出控制等场景，能够为各类控制对象提供稳定的电信号收发、逻辑运算与指令输出能力，是入门级嵌入式开发、小型自动化装置搭建的核心硬件载体。从实际用途来看，该开发板可对接各类传感器、执行器，完成温湿度采集、电机驱动、灯光控制、开关量信号检测等多种任务，既可以作为学生学习电子电路、编程控制的实训载体，也可以作为小型智能装置的核心控制单元，支撑创意原型的快速验证，降低电子控制项目的开发门槛。在功能特性设计上，该开发板集成了电源输入接口、核心处理芯片、多组数字与模拟IO引脚排座、外接电源适配模块、状态指示元件与通讯接口，能够支持外接USB供电与外部直流电源供电两种模式，板载的稳压模块可以将输入电压转换为核心电路与外接模块所需的稳定电压，多组排针引脚按照统一间距排布，可直接对接各类标准扩展模块，无需额外焊接转接即可实现功能拓展，板载的复位元件可以快速重启运行程序，方便开发过程中的调试操作。从设计思路来看，该开发板遵循标准化、易用性的设计原则，整体采用矩形板型布局，将电源输入模块布置在板体边缘位置，方便外接电源的插拔操作，核心处理芯片布置在板体中部区域，缩短与周边引脚、元件的走线距离，降低信号传输过程中的干扰，排针引脚沿板体两侧长边排布，既符合通用扩展板的对接尺寸标准，也方便使用者外接杜邦线连接外部元件，板上的电容、继电器类元件按照信号流向就近布置，减少线路冗余，同时在板体边角位置预留安装固定孔，方便将开发板固定在安装基座或设备外壳内部。在外形尺寸与安装边界上，该开发板采用标准Uno板型的尺寸规格，整体长宽尺寸符合开源硬件的通用安装标准，板上元件的高度经过合理规划，最高元件为板载的外接电源接口与继电器模块，整体安装高度控制在合理范围内，不会与上层扩展板产生干涉，边角的安装孔位孔径与孔距符合通用安装要求，可使用标准规格的铜柱或螺丝完成固定，安装时只需预留出板体周边的接线空间，保证电源接口、USB接口与外接排针的操作空间即可，无需额外预留过大的安装间隙，能够适配各类小型设备的内部安装空间需求。
