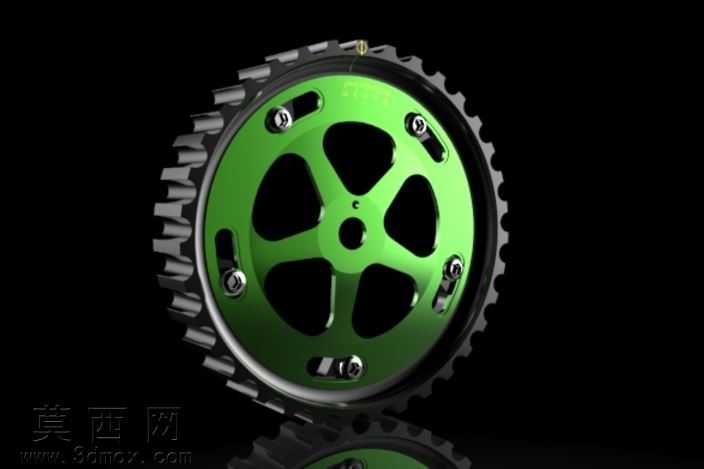

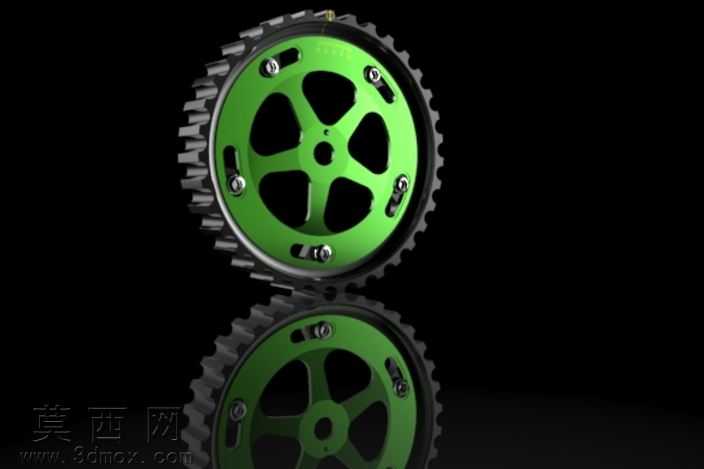

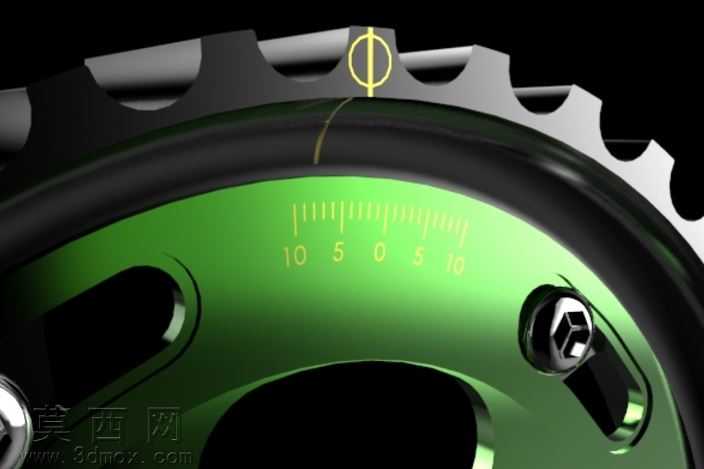

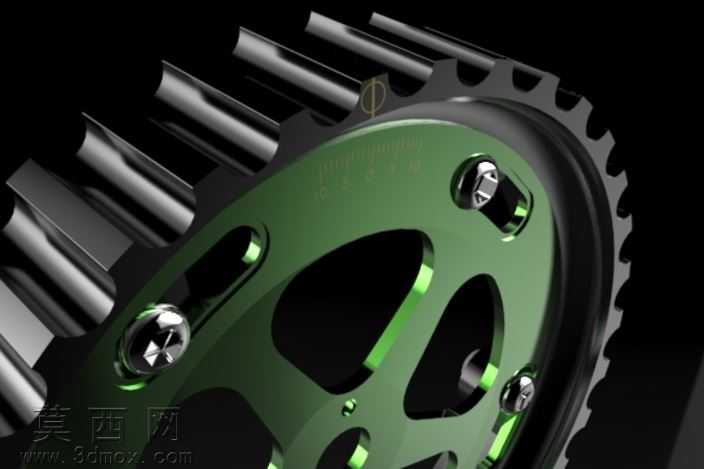

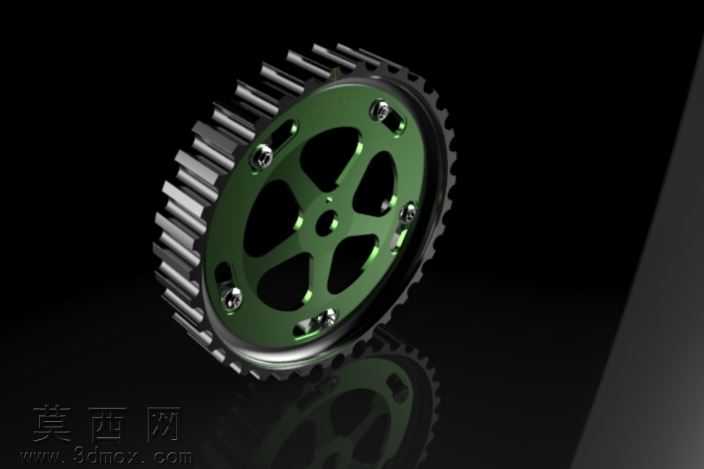

本作品为凸轮齿轮一体化传动零件的三维设计成果,建模阶段采用SolidWorks完成全参数化特征构建,首先通过草图绘制精准勾勒齿轮的渐开线齿廓轮廓,保证齿形参数符合机械传动的啮合标准,同时完成凸轮轮廓曲线的参数化定义,将凸轮与齿轮基体整合为单一整体结构,避免分体装配带来的传动间隙问题。建模过程中对零件的基体部分做了多区域镂空设计,在保证结构强度满足传动载荷要求的前提下,尽可能去除冗余材料,有效降低零件整体自重,适配高速传动场景下的低惯量需求,同时在镂空区域的边缘做了圆角过渡处理,避免应力集中导致的零件疲劳损坏。零件上的紧固安装位采用沉头孔结构设计,可适配标准内六角紧固件,保证安装后紧固件端面与零件表面齐平,不会对周边传动部件造成运动干涉。渲染阶段采用KeyShot完成材质与光影效果调试,齿轮外圈啮合部分赋予高抛光金属材质,模拟经过淬硬处理的合金钢齿面质感,还原金属零件表面的高反光特性与细腻的金属肌理;中间镂空的主体辐板部分赋予阳极氧化绿色金属材质,通过调整材质的粗糙度与金属度参数,呈现出哑光带细腻金属颗粒的氧化层质感,与外圈亮面金属形成鲜明的视觉层次区分;紧固螺丝部分赋予镀铬亮面金属材质,还原标准紧固件的表面质感。场景布光采用多盏区域光从不同角度打光,勾勒出零件的轮廓边缘,同时通过暗调背景突出金属零件的光影对比,清晰展现齿形的细节结构、镂空区域的曲面过渡以及不同材质的质感差异。设计过程中充分考量零件的实际传动工况,对齿根位置做了强化处理,保证轮齿在啮合传动过程中具备足够的抗弯曲强度,凸轮轮廓的升程与回程曲线经过平滑过渡处理,保证从动件运动过程无刚性冲击,整体结构既满足机械传动的功能需求,又通过轻量化设计与材质搭配兼顾了视觉表现效果,可用于机械传动结构教学演示、产品方案展示以及相关非标传动设备的设计参考。
