管道斜交开孔参数计算辅助工具

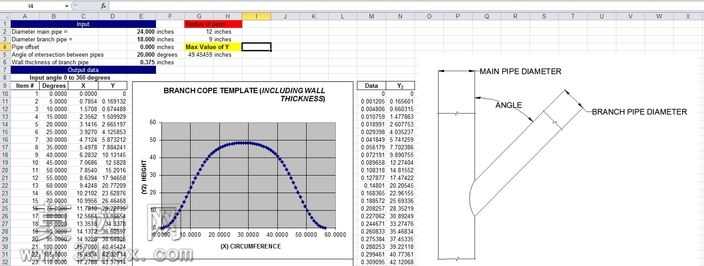

本作品是面向管道施工、管件预制场景开发的参数化计算辅助工具，核心围绕不同管径、壁厚、相交角度的管道斜接、支管开孔作业需求搭建，整体采用平面模板化的设计思路，将复杂的空间相贯线计算转化为直观的平面坐标输出。工具内置完整的参数计算逻辑，使用者仅需输入主管直径、支管直径、管壁厚度、两管相交角度这几个核心参数，即可自动生成支管端的相贯线切割坐标点，同时输出对应角度下的开孔轮廓模板，配套生成的钟形曲线坐标图可直接用于现场划线作业，无需施工人员手动进行复杂的三角函数计算，能有效降低管道相贯部位的下料误差，减少现场修配的工作量。工具同步配套了参数联动的可视化预览模块，所有计算生成的坐标点会自动拟合为平滑的相贯曲线，同时标注出各点位的轴向、周向偏移尺寸，匹配现场常用的油毛毡拓印、样板划线的施工流程，生成的模板可直接包覆在支管端部进行切割划线，也可贴合在主管壁上绘制开孔轮廓，适配等径相交、异径斜交、直交等多种常见的管道连接场景。在结构逻辑设计上，工具将参数输入区、计算结果输出区、曲线预览区、坐标数值表进行了分区排布，输入参数后所有结果实时联动更新，无需额外触发计算操作，同时内置了参数校验逻辑，当输入的管径、角度参数超出常规施工适用范围时会自动给出提示，避免因参数输入错误导致的下料报废。工具还预留了与通用制图软件的对接端口，计算生成的相贯线坐标可直接导入制图软件生成矢量轮廓，方便后续进行数控切割的编程对接，兼顾现场手工下料和工厂预制数控加工的双重使用需求，整体设计贴合管道施工的实际作业流程，将原本需要专业放样经验的相贯线计算转化为简单的参数输入操作，能有效提升管道预制、现场安装的作业效率，降低相贯部位的拼接错边量，提升管道连接的焊接质量。
