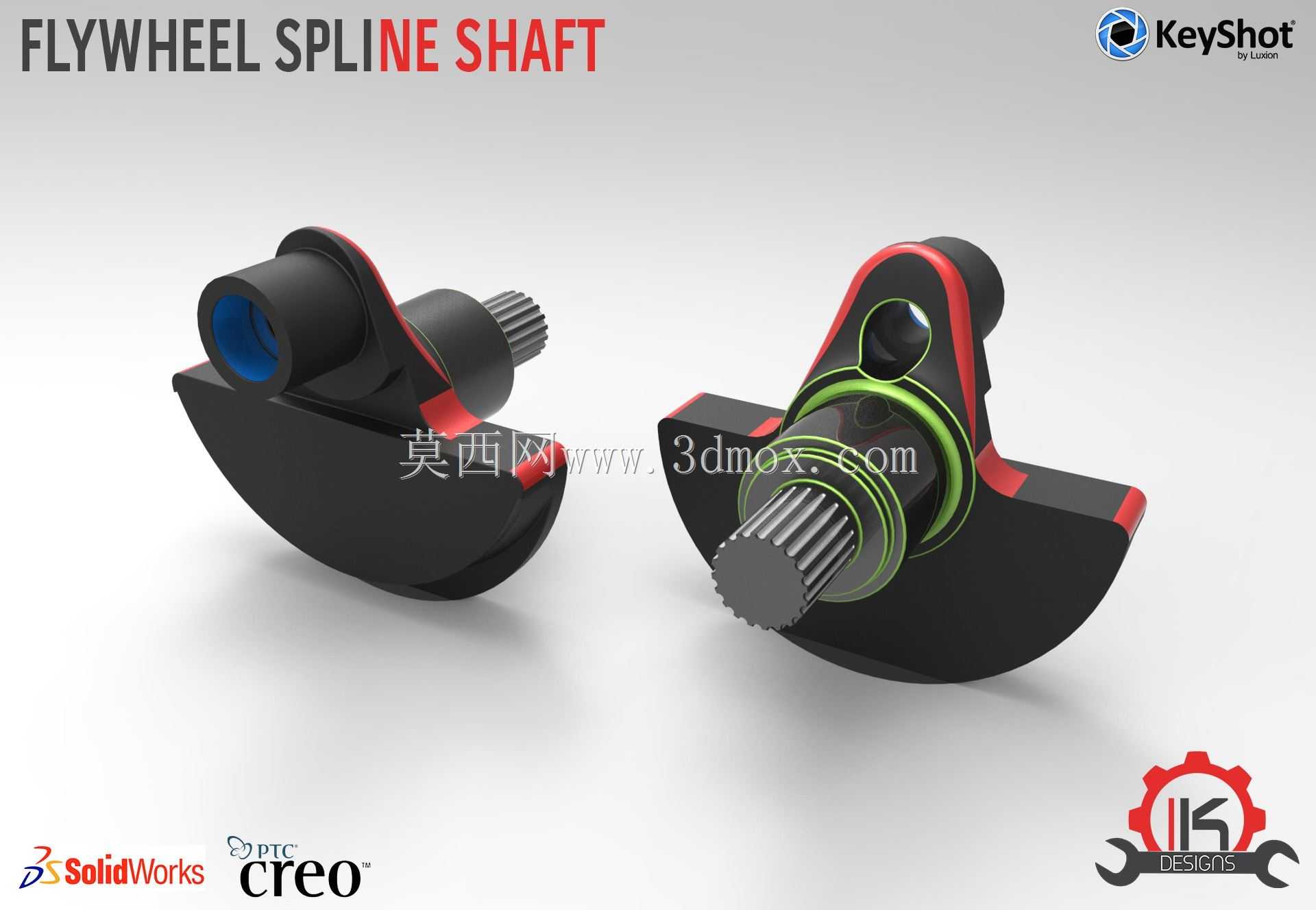

摩托车发动机内置飞轮花键轴结构

该部件作为摩托车动力总成内的核心储能传动构件，主要搭载于小排量往复式内燃发动机的曲轴输出端，是衔接曲轴动力输出与离合器动力输入的关键中间载体，在发动机运行全周期内承担转速波动平抑、扭矩脉冲缓冲、旋转动力传递的多重作用，直接决定发动机怠速稳定性、动力输出平顺性以及传动系统的疲劳寿命。

从实际应用场景来看，在单缸或小排量双缸摩托车发动机中，由于气缸点火做功存在明显的间歇性，曲轴输出的扭矩会呈现周期性的脉冲波动，若直接将动力传递给离合器与变速机构，会导致整车怠速抖动明显、低速行驶闯动、传动齿轮受冲击载荷过早失效，该飞轮花键轴正是针对这一痛点设计，通过自身扇形偏心配重的转动惯量，储存做功冲程的多余动能，在排气、进气、压缩三个非做功冲程释放动能，填补扭矩输出的空窗期，让曲轴旋转角速度维持在相对平稳的区间，同时花键结构可实现与曲轴、离合器从动盘的无滑差周向固定，保证动力传递的同轴度与扭矩传递效率。

在功能特性设计上，该部件采用扇形偏心配重结构而非整圆盘式飞轮，在保证足够转动惯量的前提下大幅压缩了轴向安装尺寸，适配摩托车发动机紧凑的机舱布局；花键段采用渐开线齿形设计，齿向受力均匀，承载能力强，可承受发动机峰值扭矩输出时的剪切载荷，同时具备良好的对中性，方便装配时的轴向推入定位；配重块边缘做了圆弧过渡与减重处理，在不降低转动惯量的前提下减少不必要的材料冗余，降低部件自身重量带来的曲轴旋转负载。

从安装边界与尺寸适配来看，该部件的轴向安装空间需匹配发动机曲轴箱侧盖的内部腔体尺寸，花键段的外径、齿数、齿距需与曲轴输出端内花键、离合器毂内花键完全适配，配重块的旋转外轮廓需与曲轴箱内壁、周边机油泵链条、启动电机齿轮保持足够安全间隙，避免高速旋转时发生运动干涉；部件中心的轴承安装位需匹配对应规格的深沟球轴承，保证高速旋转时的径向跳动量控制在允许范围内，同时配重块上设置的定位标记可用于装配时的点火正时校准，确保配气相位与点火时机的精准匹配。

设计过程中重点平衡了转动惯量与部件重量的矛盾，若转动惯量过小则无法有效平抑转速波动，怠速抖动明显，若转动惯量过大则会导致发动机油门响应变慢，加速迟滞，因此通过扇形配重的偏心距设计、厚度优化，在满足怠速稳定性要求的前提下尽可能降低部件重量，兼顾动力响应速度；同时花键段做了表面硬化处理，提升齿面耐磨性能，配重块表面做了动平衡校准，避免高速旋转时产生额外的振动载荷，保证发动机在全转速区间内的运行平稳性。
