航空发动机推力矢量尾喷管结构

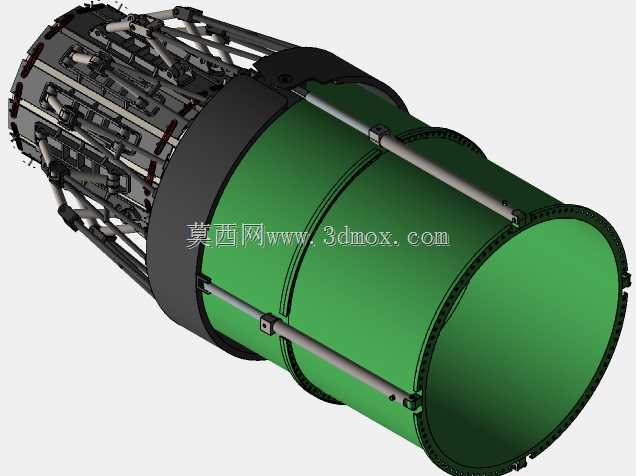

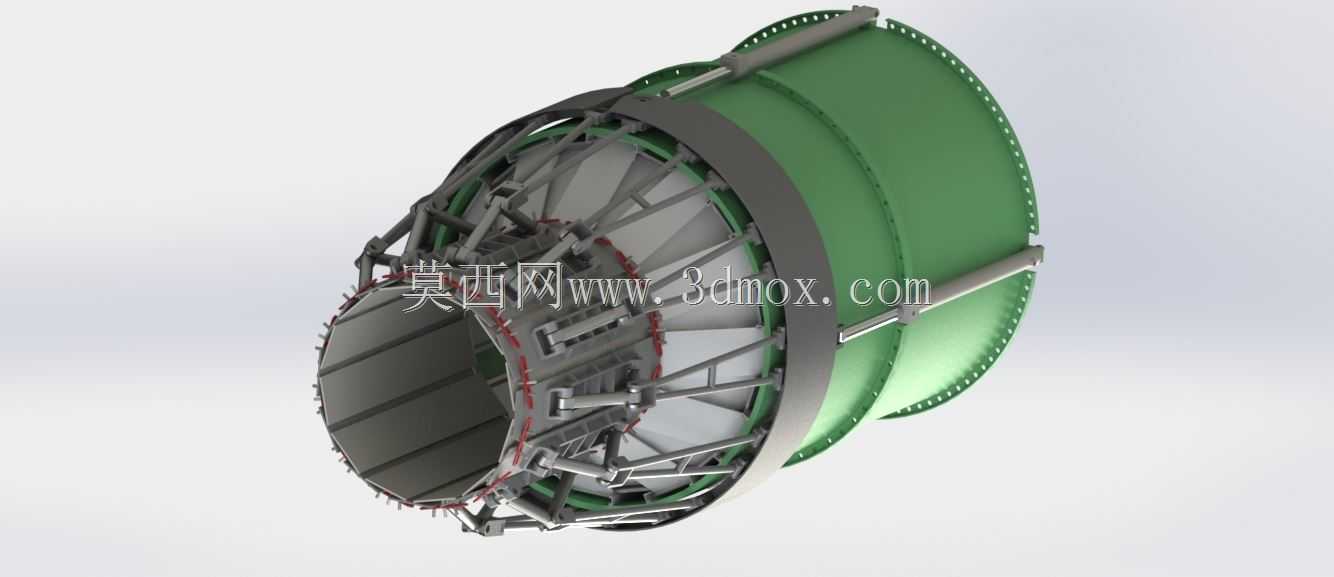

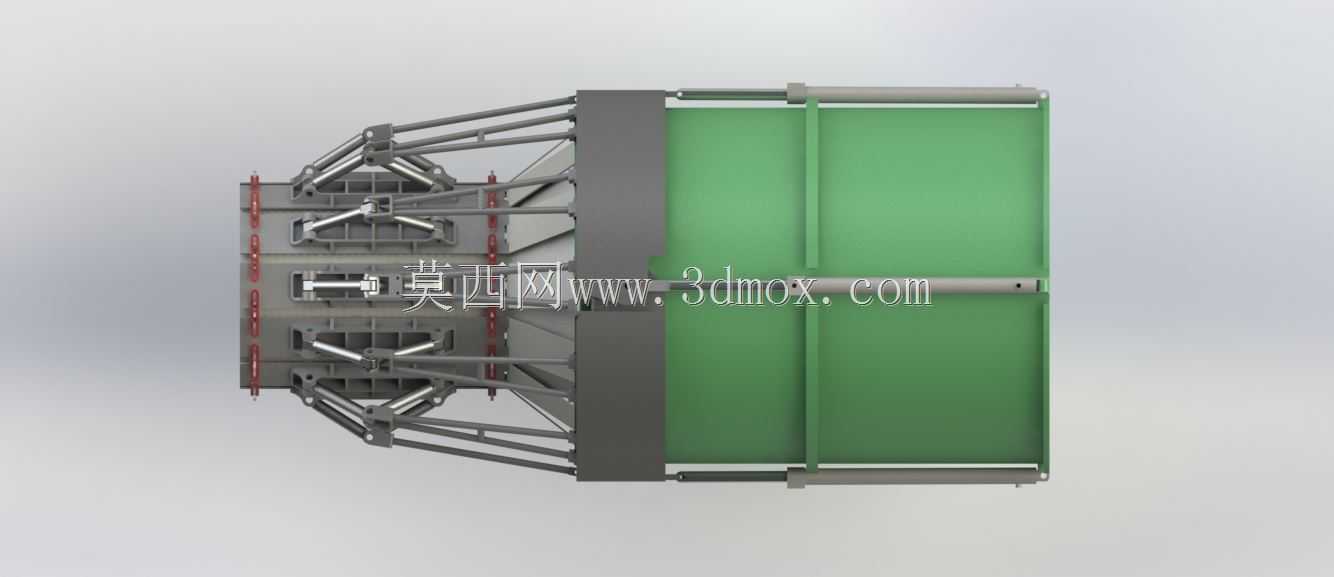

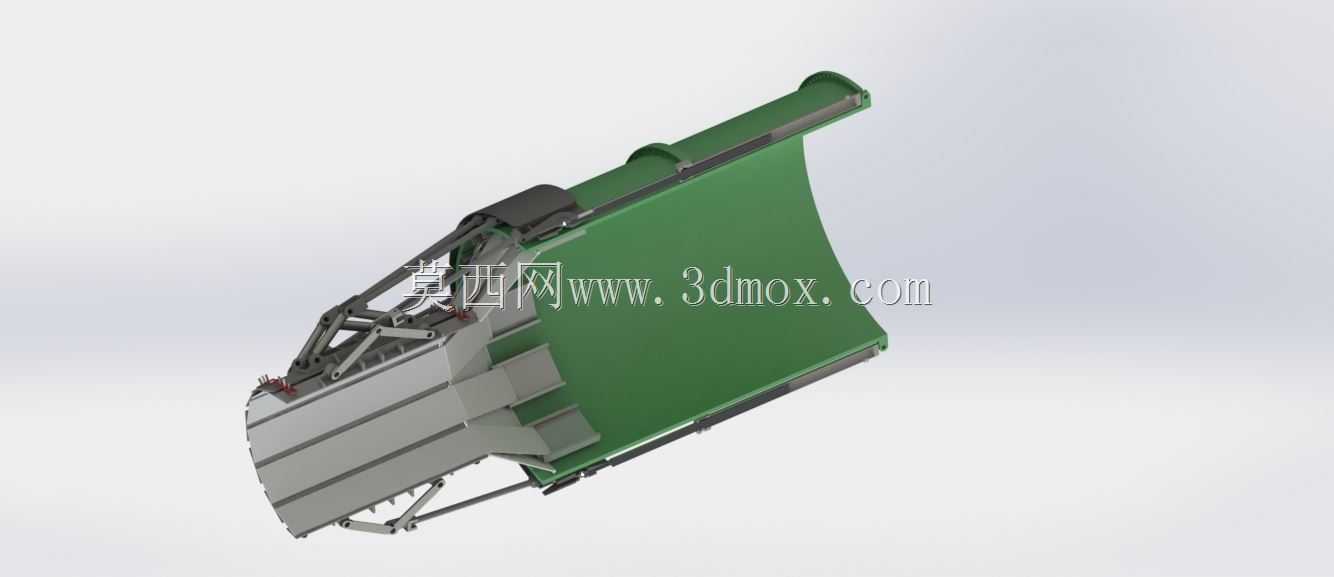

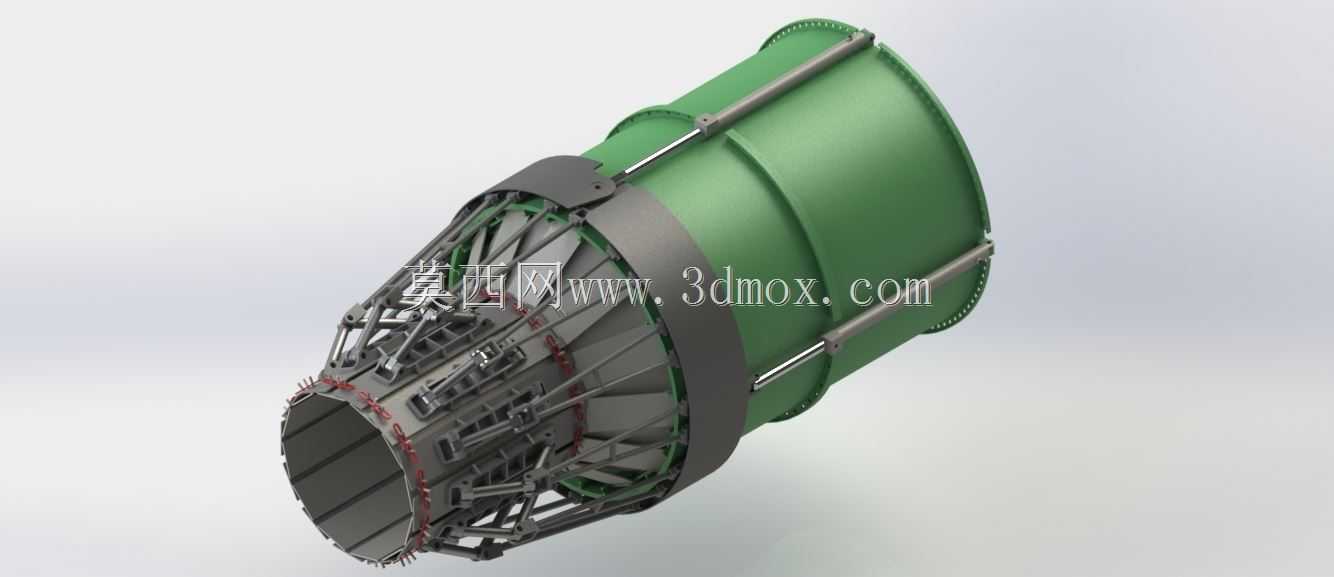

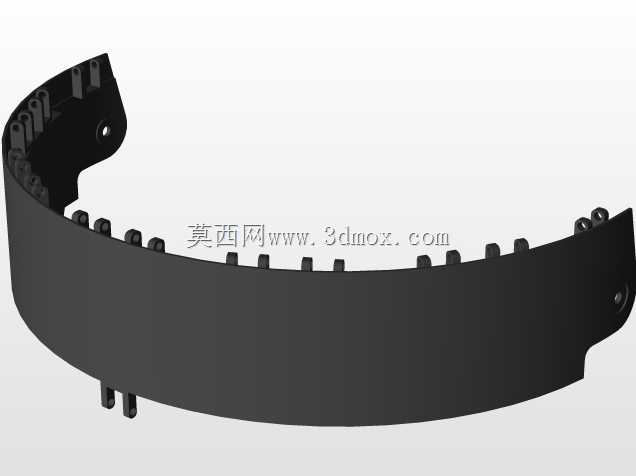

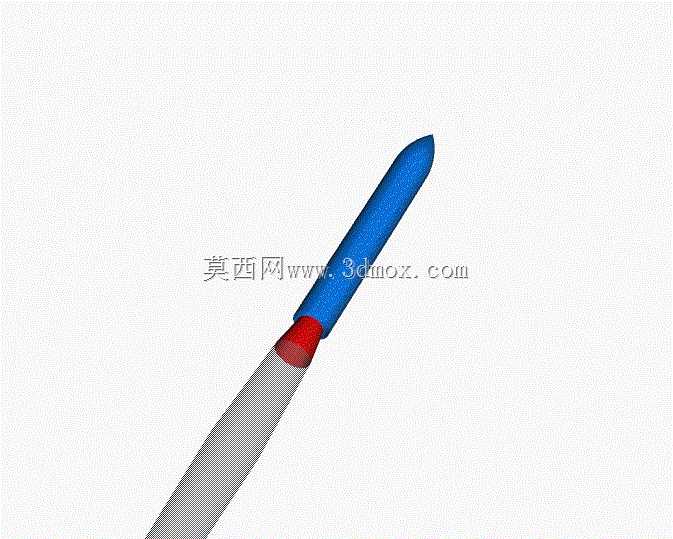

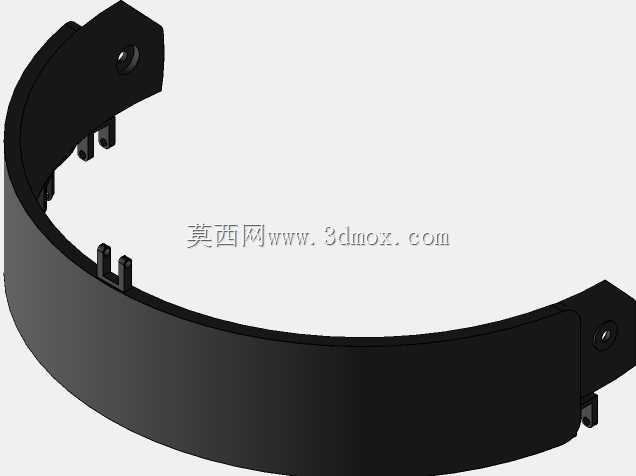

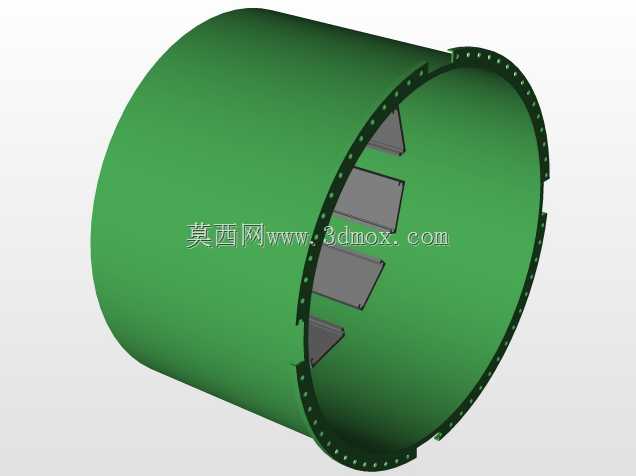

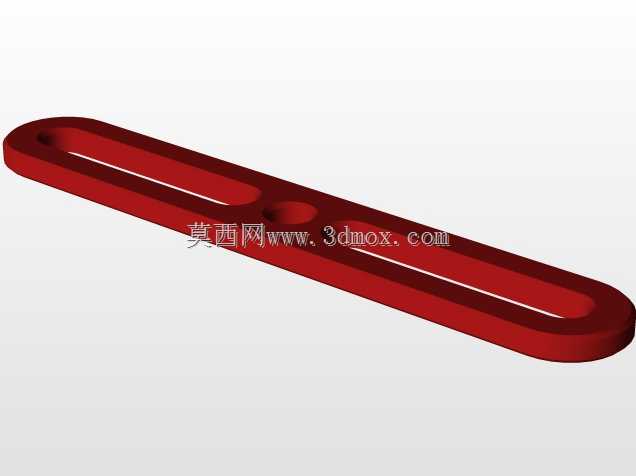

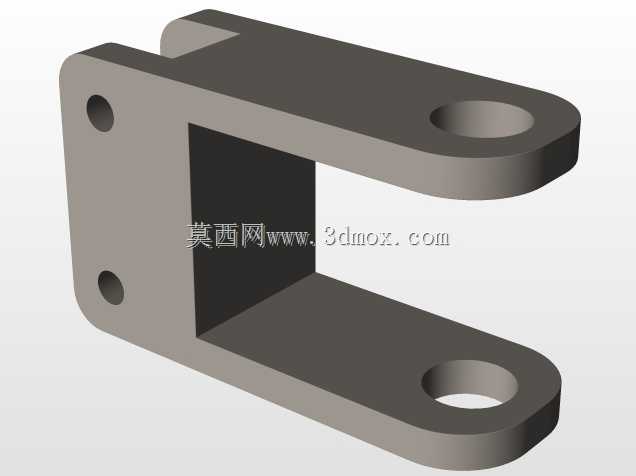

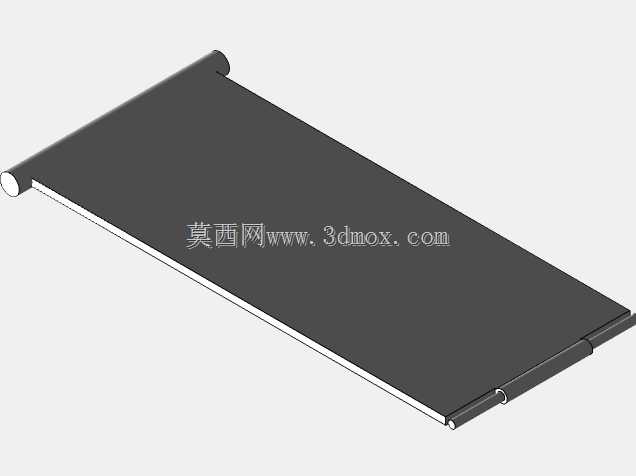

该推力矢量喷管是航空动力系统中负责推力方向调节的核心执行部件，主要配套于军用歼击机、可重复使用运载火箭、高机动无人飞行器等需要超机动飞行控制的载具，能够在主发动机不改变整体安装角度的前提下，通过调整喷口排气方向快速改变推力矢量的指向，直接为载具提供额外的姿态控制力矩，大幅提升载具的过失速机动能力、短距起降性能，以及复杂气流环境下的飞行稳定性，部分航天运载场景下也可通过该结构实现入轨阶段的姿态微调、返回段的反推减速控制。从功能特性来看，该喷管采用多调节片协同收敛-扩张结构设计，周向均匀布置的液压作动筒可独立驱动对应位置的调节片产生角度偏转，既能够在常规工况下通过调节片的同步收放调整喷口通流面积，匹配发动机不同转速、不同推力状态下的排气膨胀比，保证发动机排气做功效率处于最优区间，也可通过不同位置作动筒的差动量输出，让喷口整体向指定方向偏转，实现全周向范围内的推力方向连续调节，偏转过程响应速度快、角度控制精度高，可满足载具大过载机动时的快速姿态调整需求。在设计思路上，该结构充分考虑了高温排气工况下的热变形补偿需求，调节片之间采用搭接式密封结构，既能够避免高温燃气从拼接缝隙泄漏造成周边结构烧蚀，也可预留足够的热膨胀间隙，防止高温工况下零件受热膨胀出现卡滞；整体承力框架采用环形主承力环+周向拉杆的布局形式，可将作动筒的推力、排气产生的反作用力均匀传递到发动机主机匣安装边，避免局部应力集中造成结构疲劳损坏，同时所有作动部件均布置在高温燃气通道外侧，通过隔热衬层与高温区隔离，降低作动机构的工作环境温度，提升部件工作可靠性。从安装边界来看，该喷管前端采用带精密定位止口的法兰安装结构，可与发动机涡轮后机匣直接对接，法兰周向布置的安装孔位与主机匣安装孔完全匹配，安装时无需额外加工转接结构；整体径向最大尺寸适配对应推力等级发动机的尾部舱段内径，轴向长度预留了与尾椎、加力燃烧室部件的装配间隙，喷管最大偏转角度下的外部轮廓不会与机身尾部结构、尾翼操纵构件发生运动干涉，可直接适配对应型号的动力系统改装或全新机型的动力配套需求，无需对载具尾部结构进行大范围修改。
