定制压缩橡胶成型压模工装结构

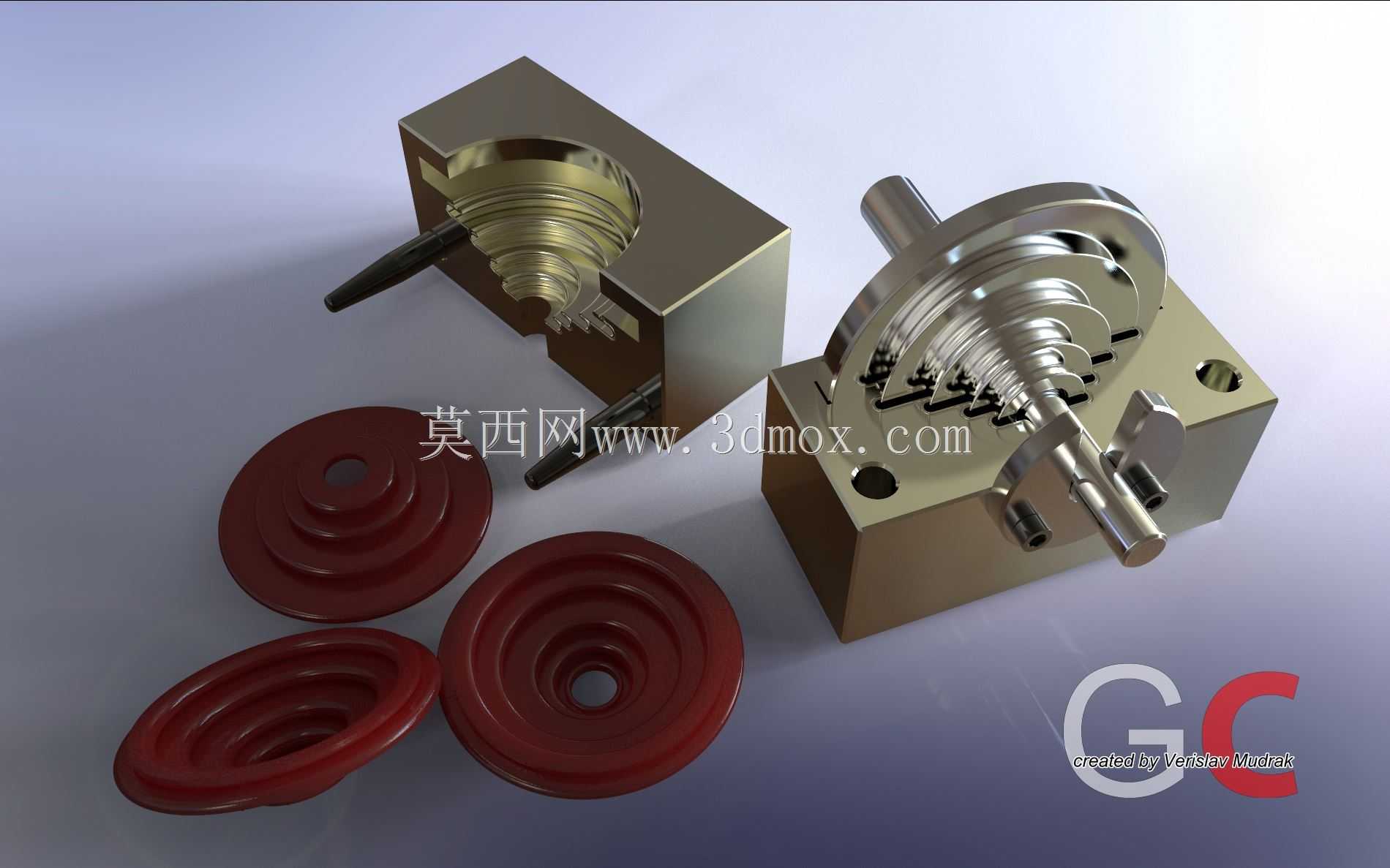

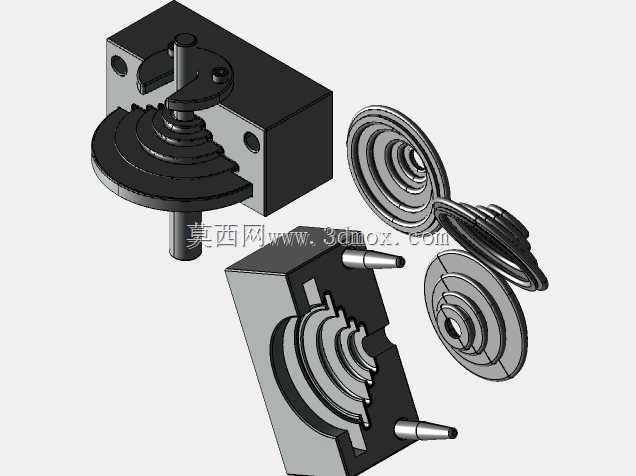

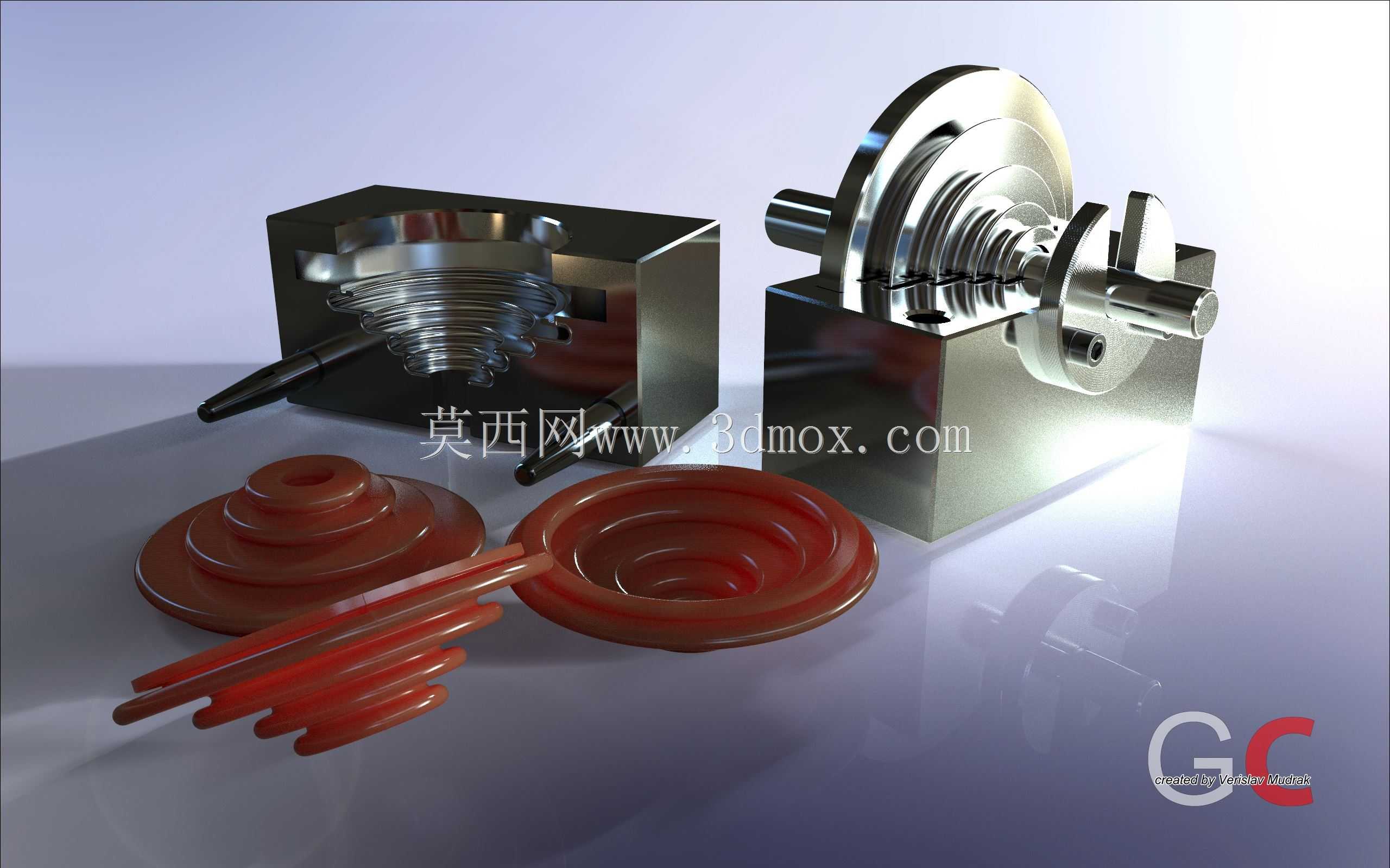

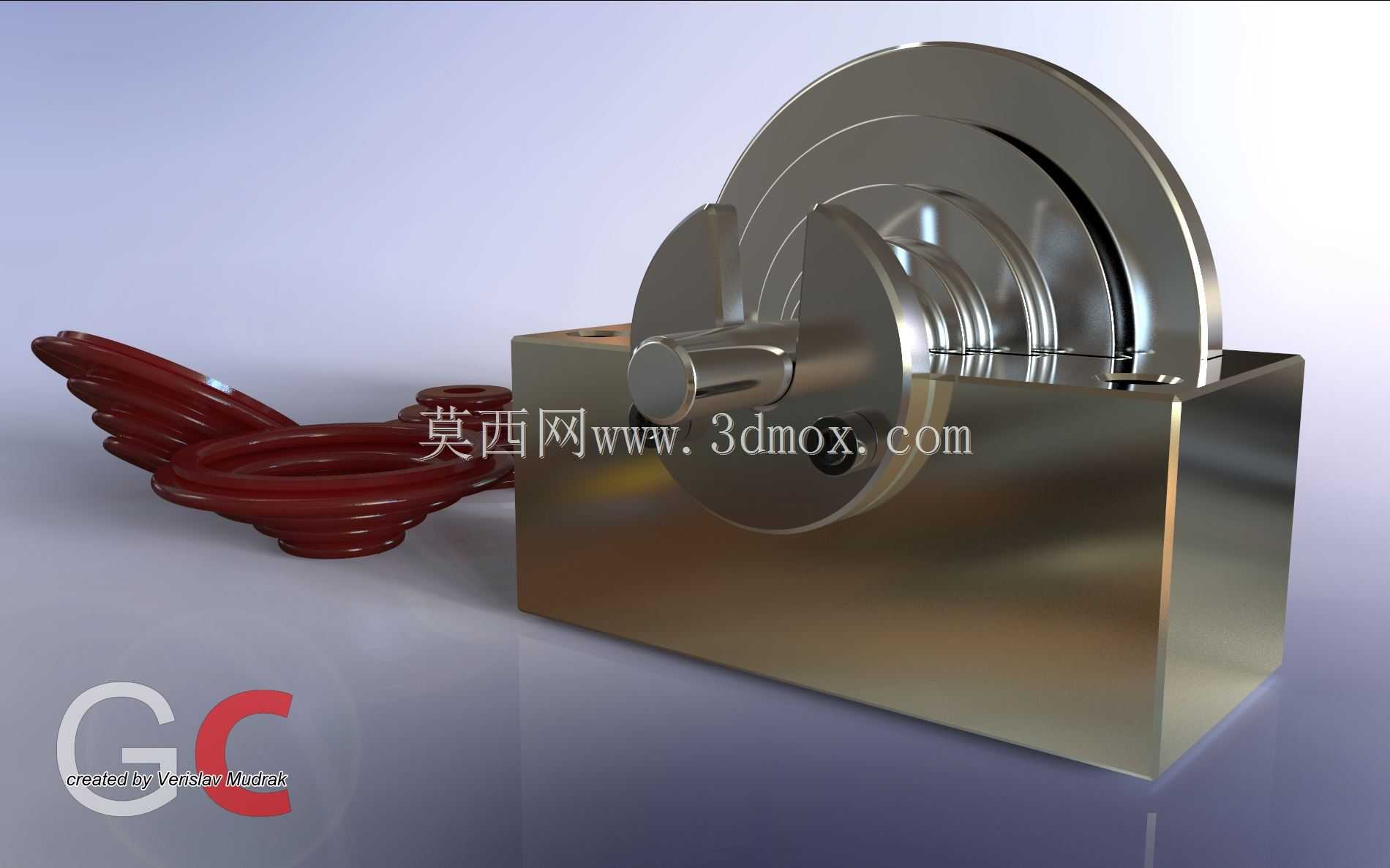

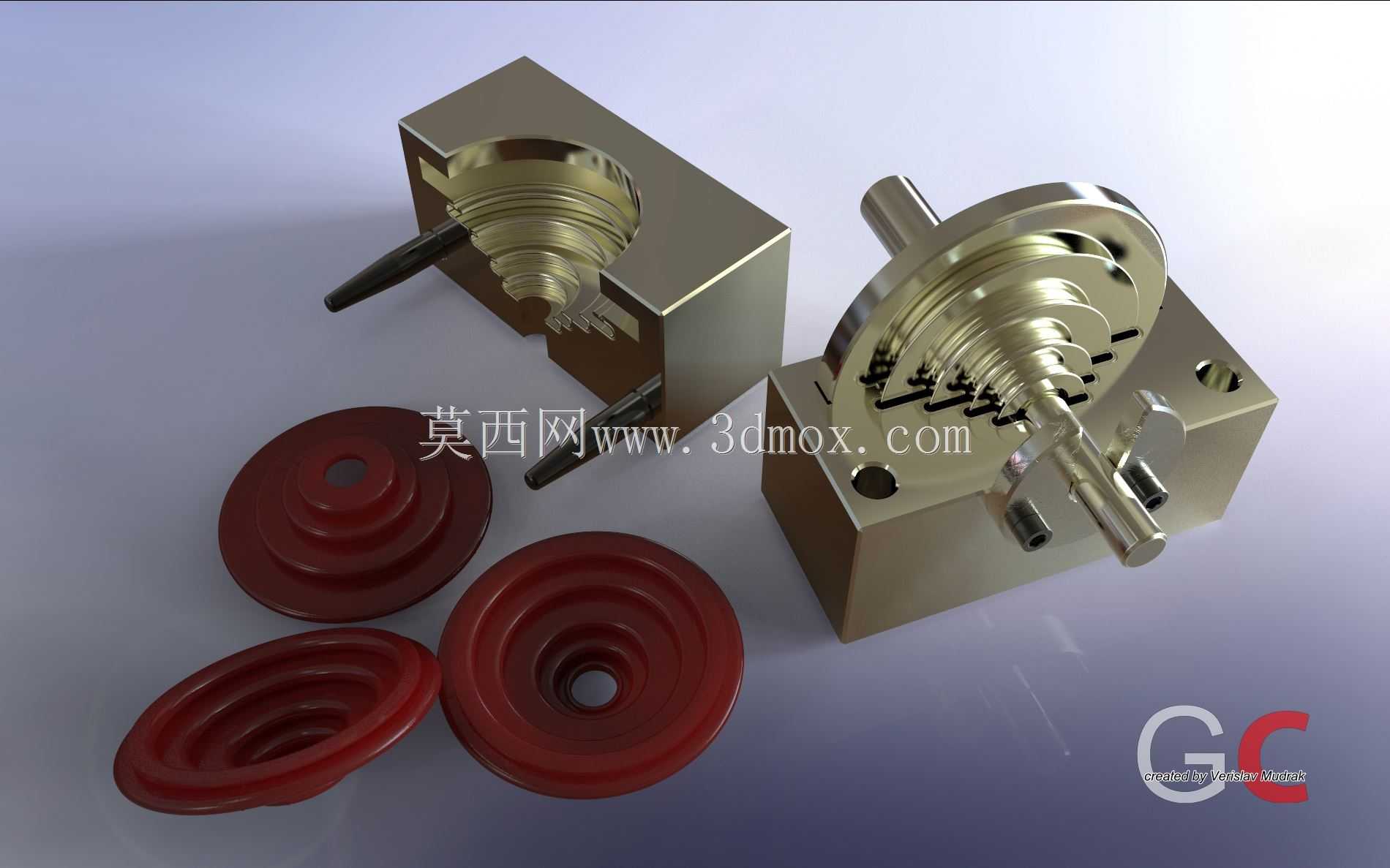

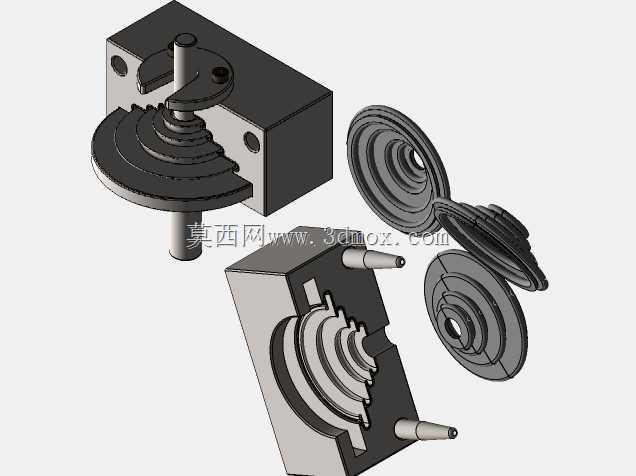

这套压模工装主要面向橡胶密封制品的模压生产场景，适配中小批量定制化橡胶异形件的加工需求，常见于密封件生产车间、橡胶制品试制工位，可用于生产带多层褶皱结构的橡胶防尘套、异形密封垫、弹性缓冲件这类对成型精度和胶料填充均匀度有要求的橡胶零件。工装整体分为上下模两个核心成型模块，配套对应型腔的成型结构，模腔轮廓完全匹配目标橡胶件的复杂曲面外形，针对橡胶件的多层环形褶皱、薄壁圆盘结构做了专门的型腔曲面优化，避免模压过程中出现胶料填充不满、局部缺胶、成型后壁厚不均的问题。上下模采用分体式方块模架设计，模架整体采用方正的块式结构，安装时可直接固定在常规平板硫化机的工作台面，无需额外定制复杂的安装基座，模架的合模定位依靠模腔周边的精准贴合面实现，合模过程中可自动导正，避免上下模错位导致的产品飞边过厚、轮廓偏移问题。设计过程中重点考虑了橡胶压缩成型的工艺特性，在型腔的拐角位置做了适配橡胶流动的圆弧过渡，减少胶料流动阻力，让胶料在加压硫化过程中可以均匀填充到模腔的每一个细微结构处，尤其是针对橡胶件上的细长杆状附带结构、多层同心环形褶皱区域，特意调整了浇排气间隙，在合模加压时可以顺畅排出型腔内的空气，避免产品内部出现气泡、表面出现凹痕等成型缺陷。模架的外形尺寸适配常规吨位的平板硫化机安装边界，模体厚度经过核算，可保证硫化过程中热量均匀传导到整个型腔区域，让橡胶件各位置的硫化程度保持一致，避免出现局部过硫或者欠硫导致的弹性不均、耐用性下降问题。成型后的橡胶件可直接通过开模动作脱出，模腔表面做了高光洁度处理，既可以保证橡胶件的表面成型质量，也能减少开模时的粘模问题，降低脱模难度，提升生产效率。这套工装同时兼顾了试制打样和小批量生产的使用需求，结构简单可靠，安装调试便捷，不需要复杂的配套辅具即可投入生产，针对不同规格的同类型橡胶件，也可通过更换模芯模块快速适配，降低多品种生产时的工装投入成本。
