花键传动轴机械结构设计

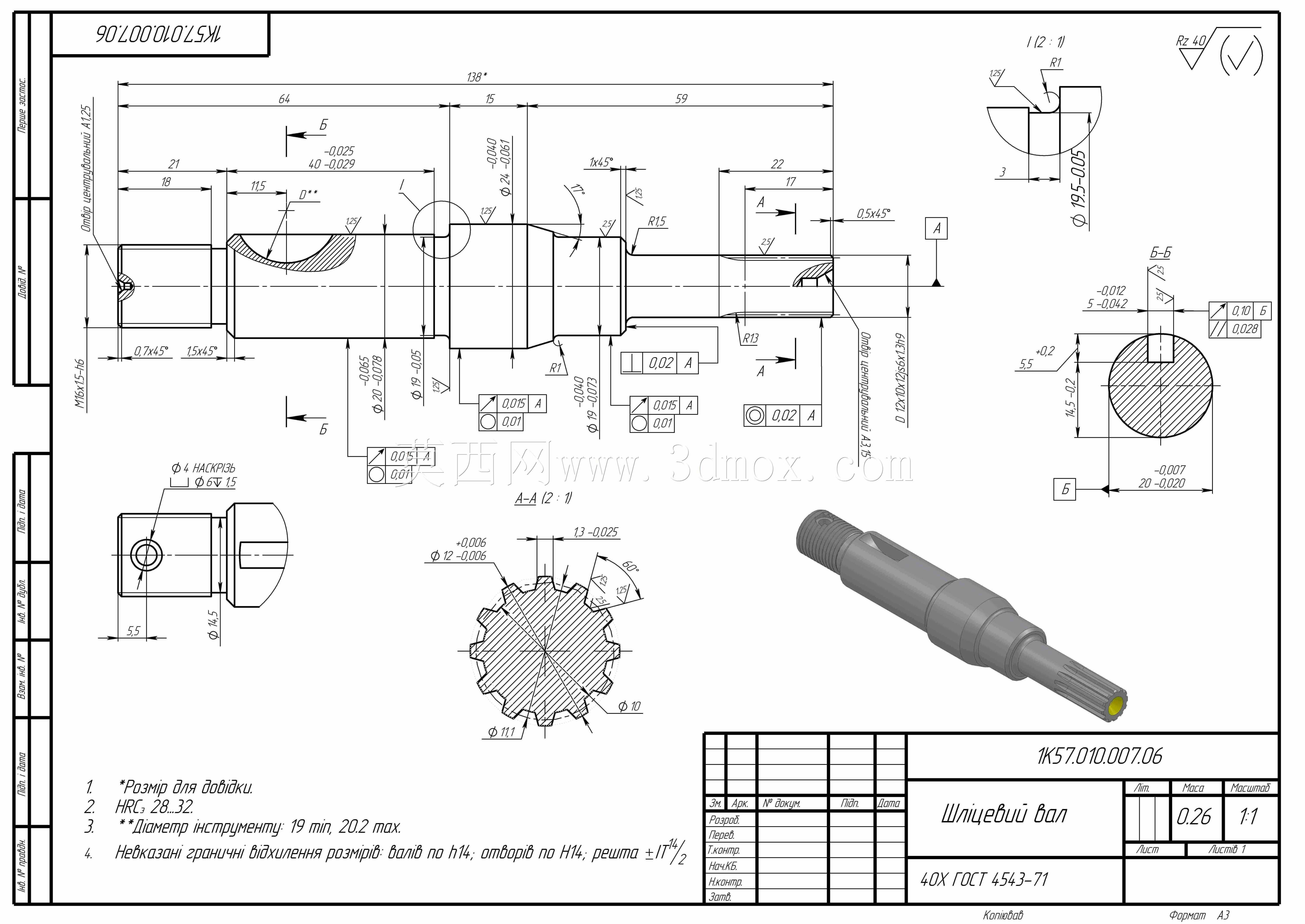

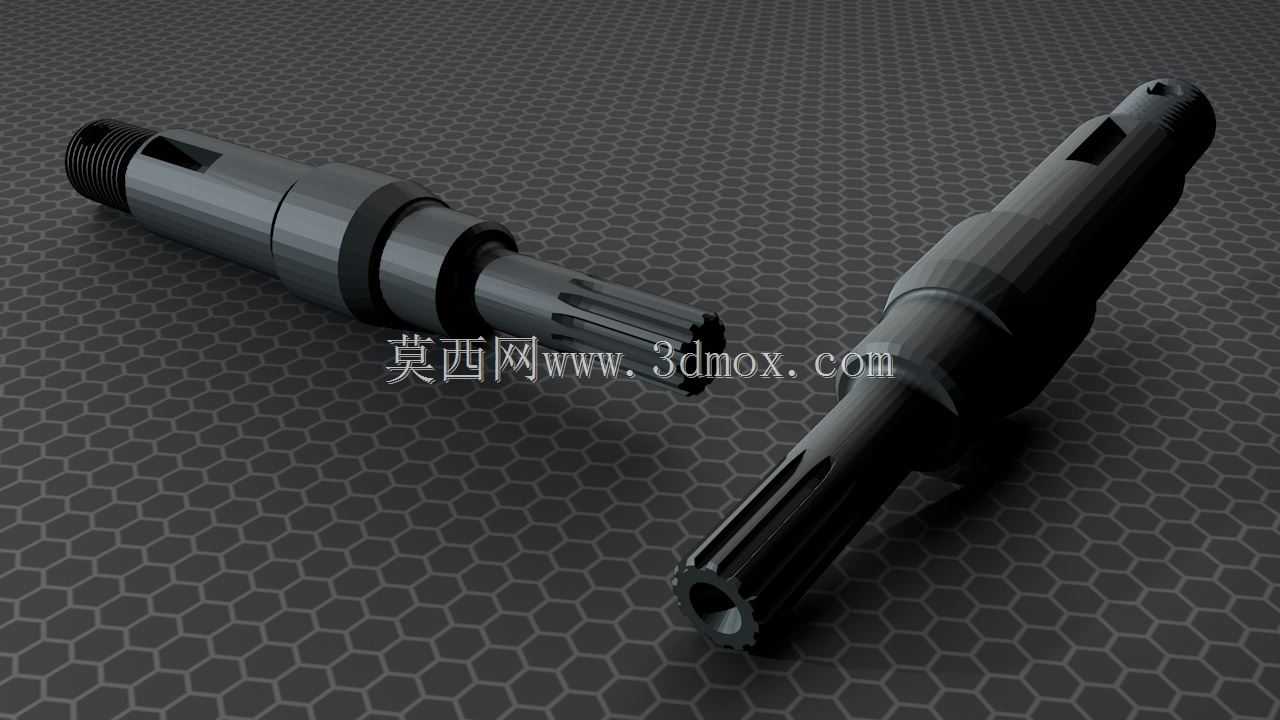

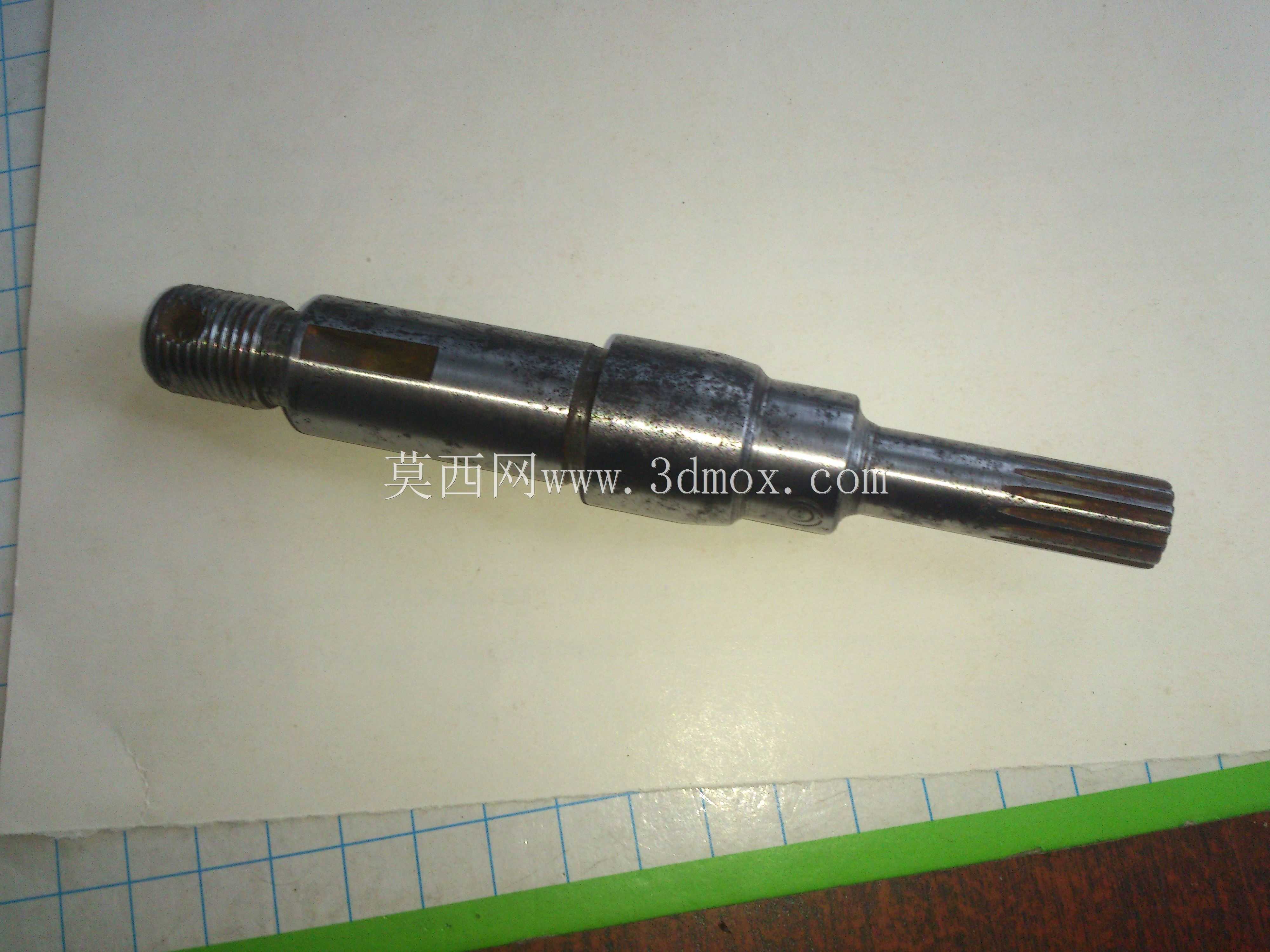

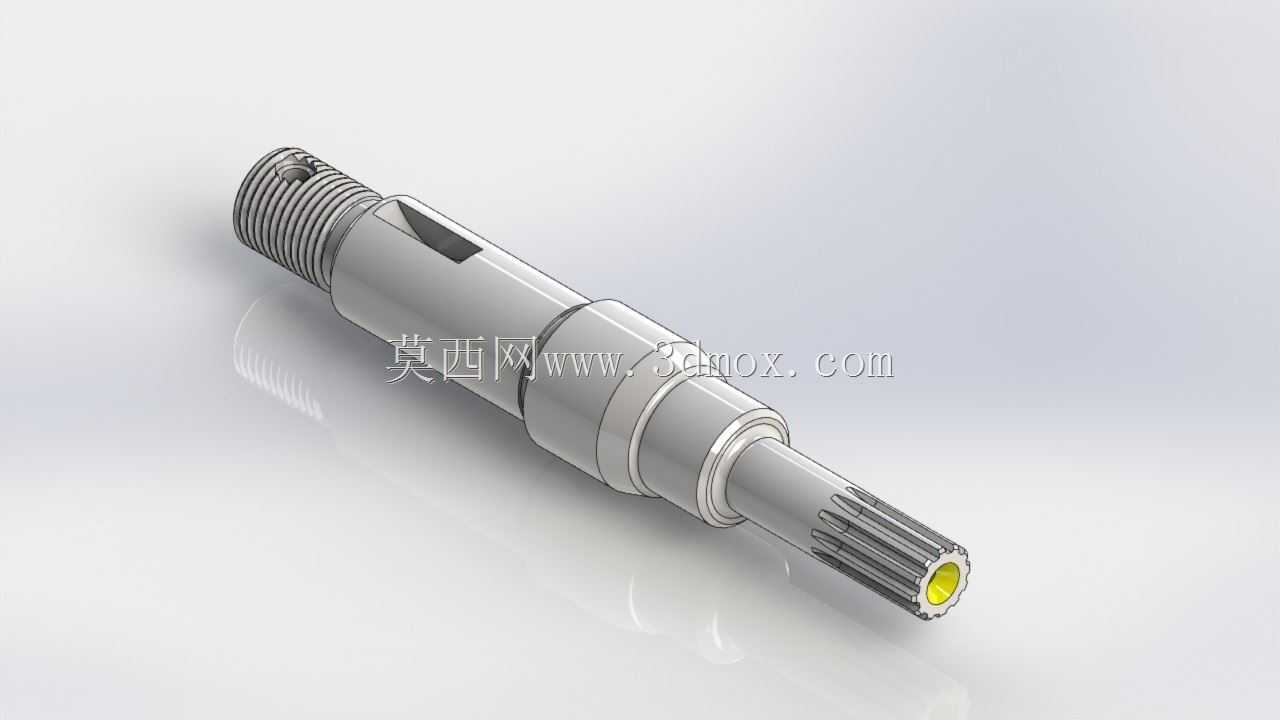

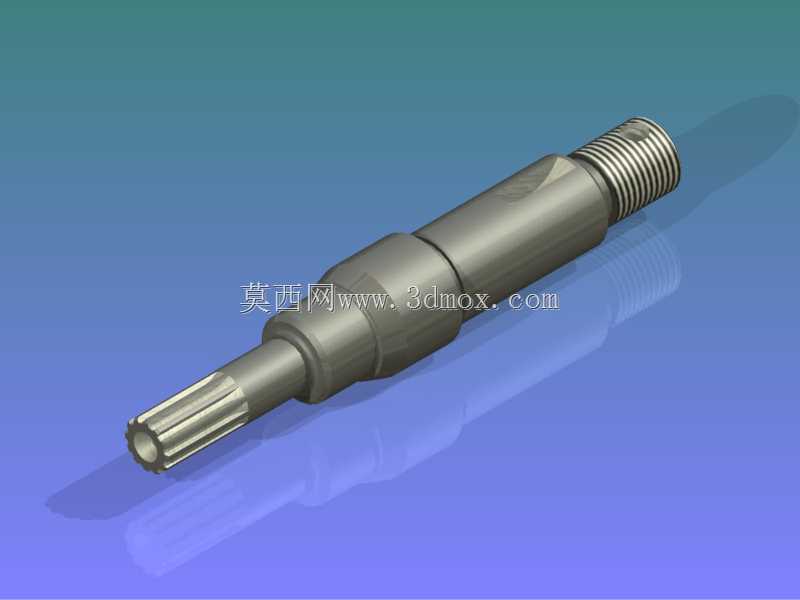

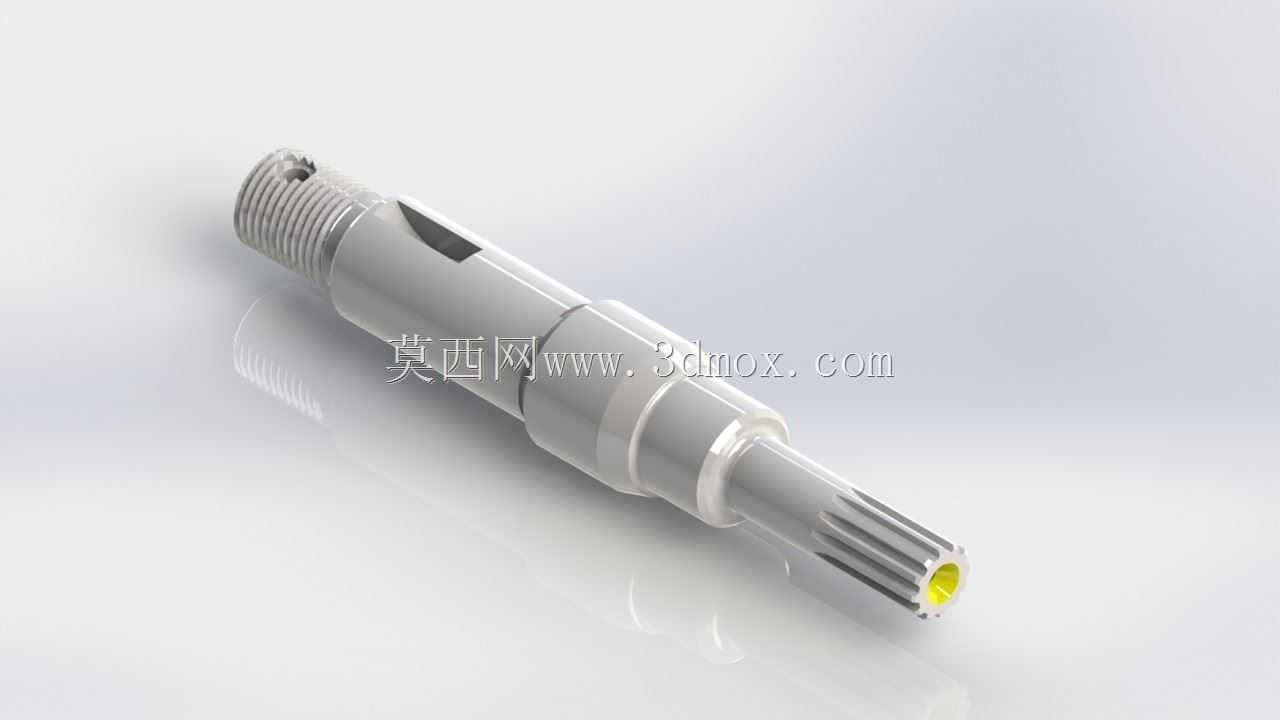

该轴类零件属于机械传动系统中的核心承载部件，主要应用于动力传递路径中，承担扭矩传输、旋转运动支撑的核心作用，常见于各类需要精准传动的机械设备动力输出端、变速机构衔接位置，可适配多类需要稳定旋转传动的工业设备场景。从实际用途来看，该零件通过两端不同的结构设计，一端可对接动力输入组件，另一端衔接执行端负载，中部的轴肩结构可用于配套轴承、密封件、定位套等附属零件，实现整轴在设备腔体内部的轴向定位与径向支撑，保障旋转过程中的同轴度精度，避免运转过程中出现径向跳动影响传动效率。从功能特性来看，该轴一端设计有外花键结构，可与配套的内花键部件实现周向固定，传递大扭矩的同时具备良好的对中性，能够承受一定的冲击载荷；轴身不同直径的轴段分别对应不同的配合需求，部分轴段设计有键槽结构，可通过平键实现与齿轮、带轮等传动件的周向固定，满足不同传动节点的连接需求；轴端的倒角、退刀槽等工艺结构，既满足零件加工过程中的工艺可行性，也便于装配过程中零件的顺利导入，避免装配时刮伤配合面。从设计思路来看，整轴采用阶梯轴的结构形式，遵循等强度设计原则，根据不同轴段承受的弯矩、扭矩大小匹配对应的轴径，在应力集中的位置设计有过渡圆角，降低应力集中系数，提升零件的疲劳强度；花键段的齿形参数、键槽的尺寸公差、各轴段的形位公差均经过匹配计算，保障配合精度满足传动要求，表面粗糙度要求根据配合性质差异化设计，配合面采用较高的加工精度，非配合面适当降低精度要求平衡加工成本。从外形尺寸与安装边界来看，整轴为细长回转类结构，各轴段直径沿轴向阶梯变化，最大直径位于中部轴承安装位置，最小直径位于端部花键段，总长度适配对应设备的安装腔体尺寸，各配合轴段的长度根据配套零件的宽度设计，预留有适当的轴向间隙，保障装配后零件不会出现轴向窜动，安装时仅需沿轴向将轴穿入对应轴承座、传动件的安装孔，通过轴肩与轴端挡圈即可实现轴向固定，安装边界清晰，不需要额外设计复杂的固定结构即可完成装配。
