高传动比正齿轮组行星轮系减速箱

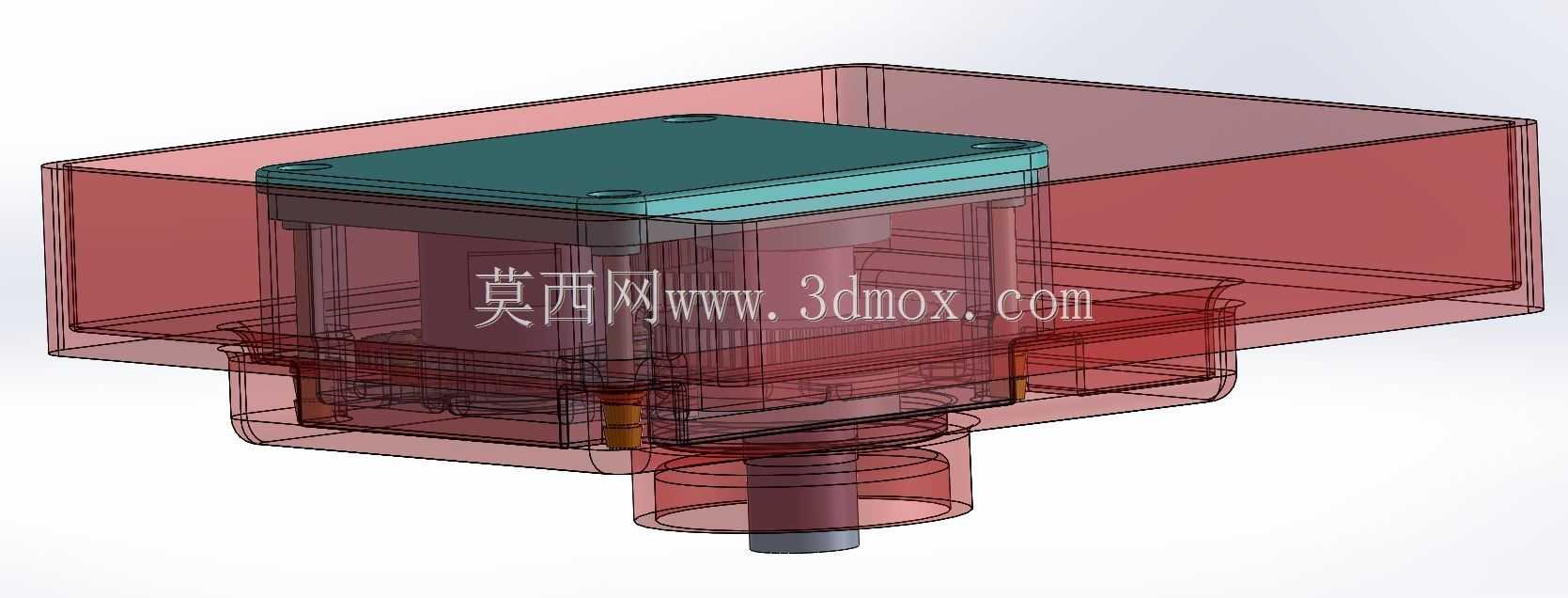

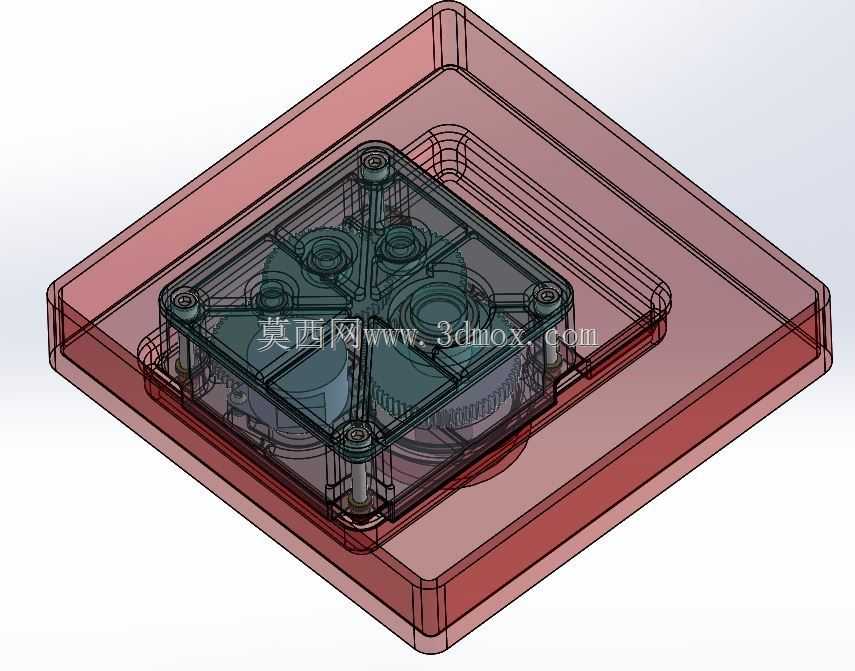

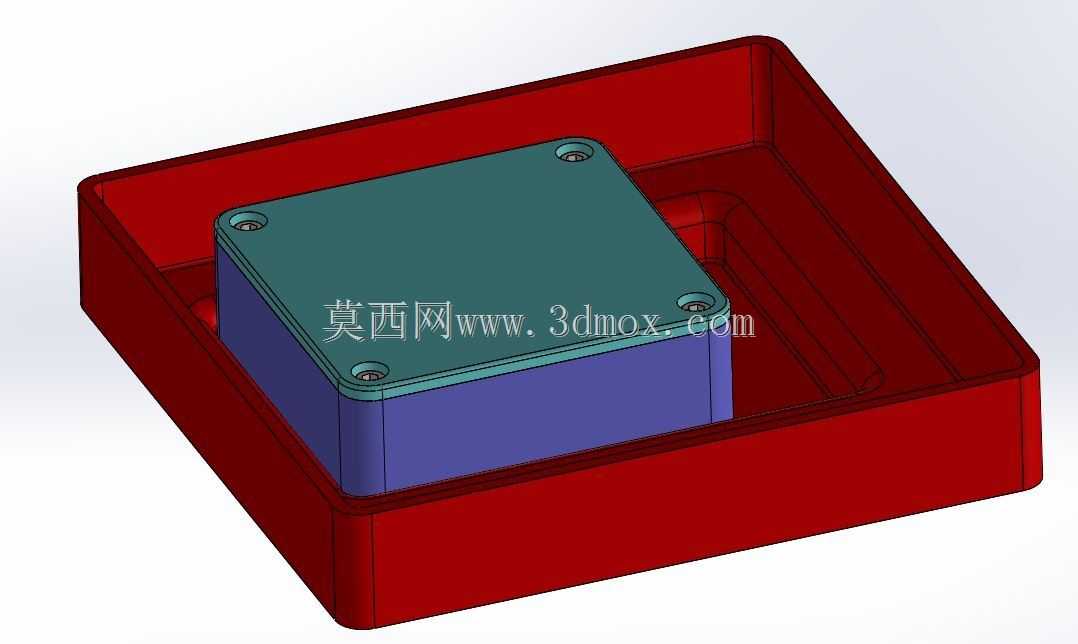

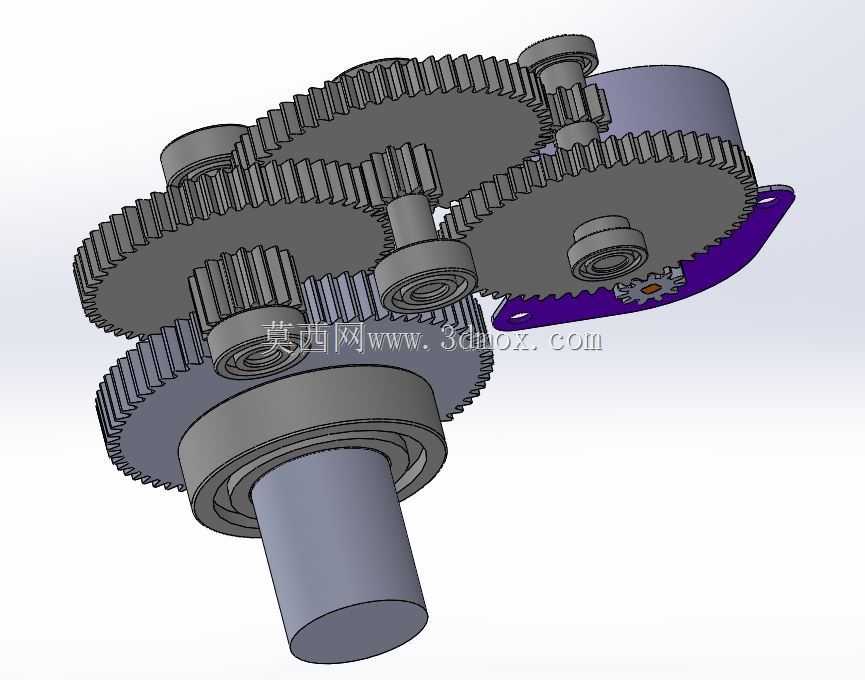

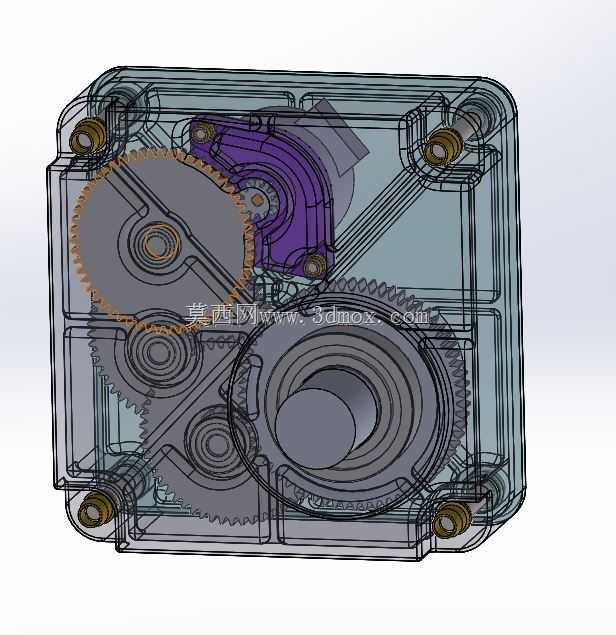

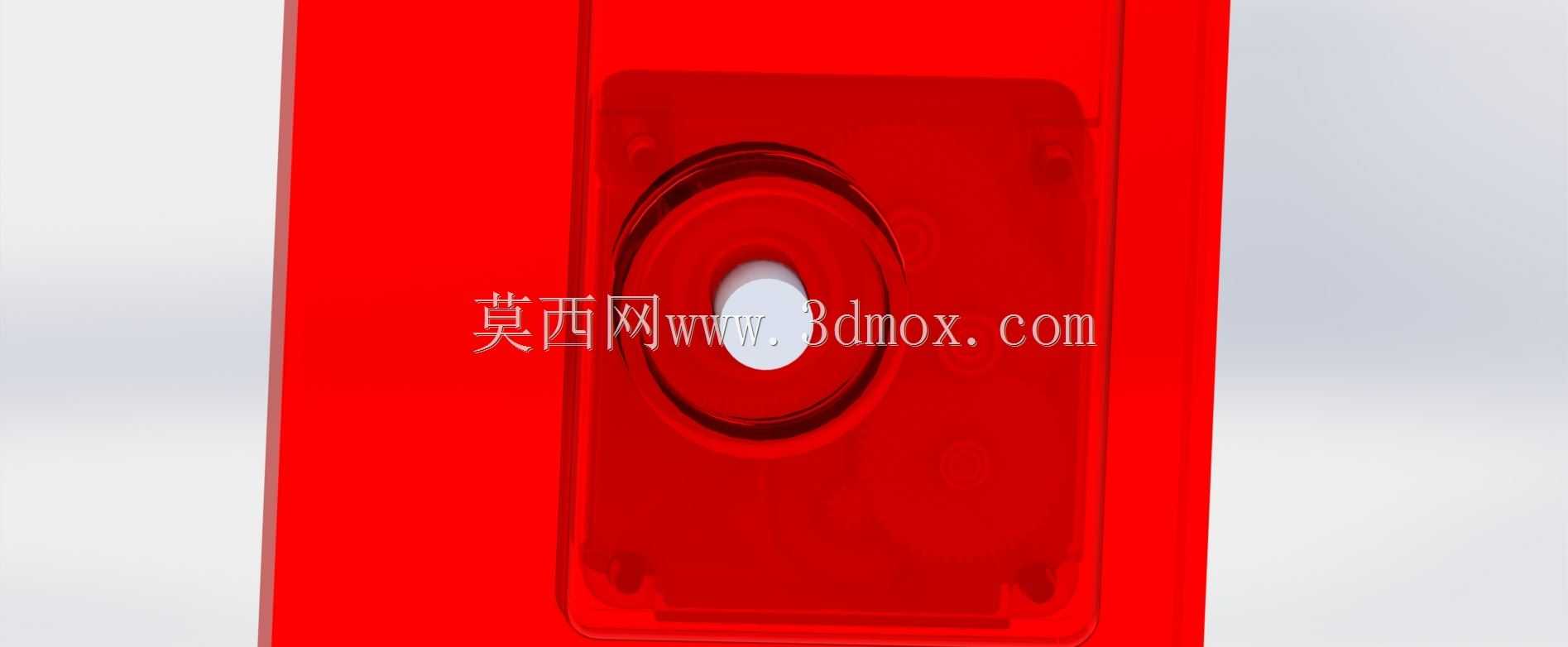

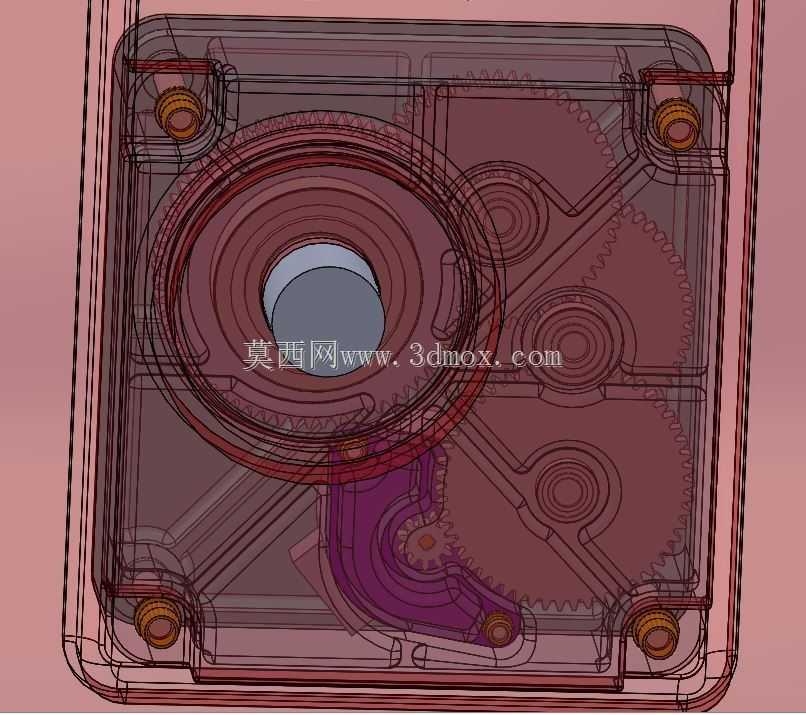

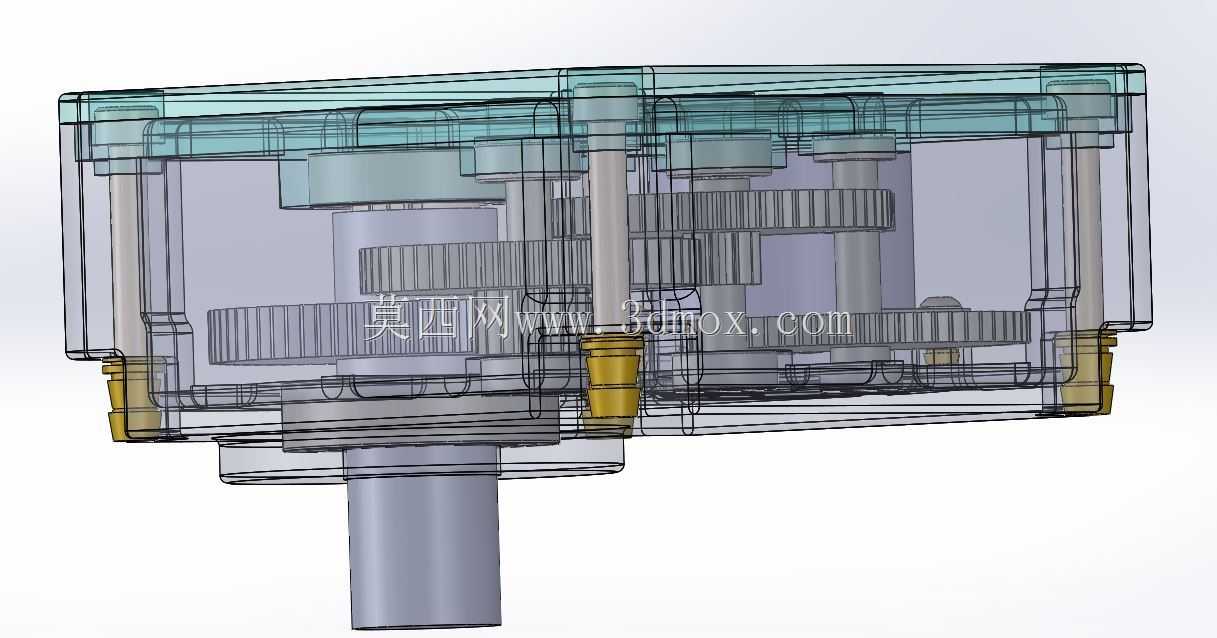

这款减速传动箱主要面向小空间大减速比的低速大扭矩传动场景，常见于小型自动化执行机构、精密传动工位、小型动力输出单元的动力匹配环节，核心作用是匹配高转速低扭矩的动力输入源与低转速大扭矩的执行端，解决动力源输出特性与负载需求不匹配的问题，在小型输送工位、精密调节机构、小型回转驱动单元中都能适配使用。从功能特性来看，该传动箱采用五级正齿轮串联传动搭配行星轮组的结构，实现500:1的高传动比，输入额定转速500转每分时，输出转速稳定在1转每分，转速输出误差控制在±5%范围内，输出扭矩可达20Nm，扭矩波动范围控制在±1Nm，传动效率可达95%，能够稳定为负载提供持续的大扭矩输出。设计过程中优先考虑了工艺落地性与长期运行可靠性，全部采用直齿正齿轮结构，齿轮加工可通过常规滚齿、插齿工艺完成，无需特殊定制加工刀具，生产制造门槛低，工艺一致性容易把控；所有齿轮的传动轴均配置金属轴承作为转动支撑，相比传统铜套、轴瓦支撑结构，转动摩擦阻力更小，长期运行磨损量极低，可实现长期免维护运行，大幅降低设备后期运维成本。结构布局上采用紧凑型方形盒体封装，所有传动组件的传动轴均沿Z轴方向平行排布，充分利用盒体内部空间，在有限的安装体积内完成五级齿轮传动的布局，整体外形方正规则，外部安装孔位分布在盒体四角，安装时可直接通过四角的固定孔完成与安装基面的连接固定，无需额外设计复杂的安装转接支架，安装边界清晰，适配各类紧凑型安装空间。盒体采用半透明封装结构，日常巡检时可直接观察内部齿轮的啮合状态、润滑状态，无需拆解箱体即可快速判断传动部件的运行情况，降低日常巡检的工作量。齿轮啮合参数经过优化，齿侧间隙控制在合理范围，既保证传动过程无卡滞，又能降低回程误差，提升传动精度，适配对输出转角精度有一定要求的传动场景。
