带花键端中空传动轴结构设计

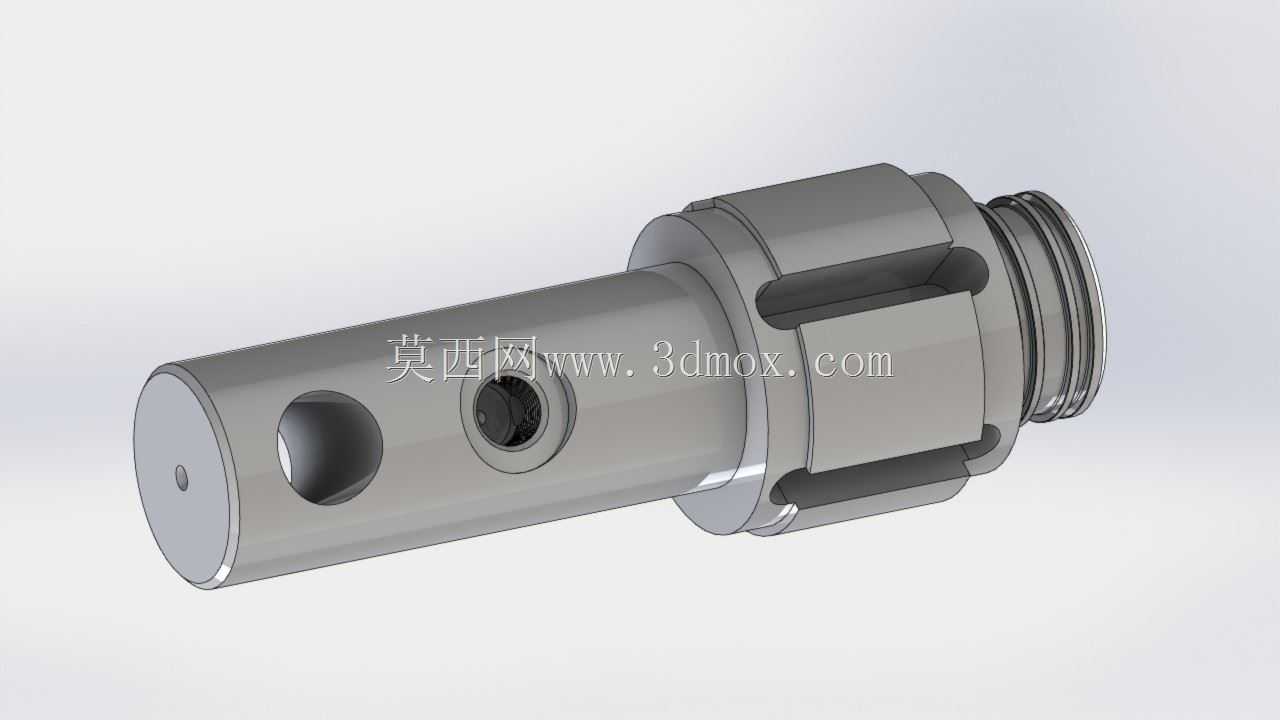

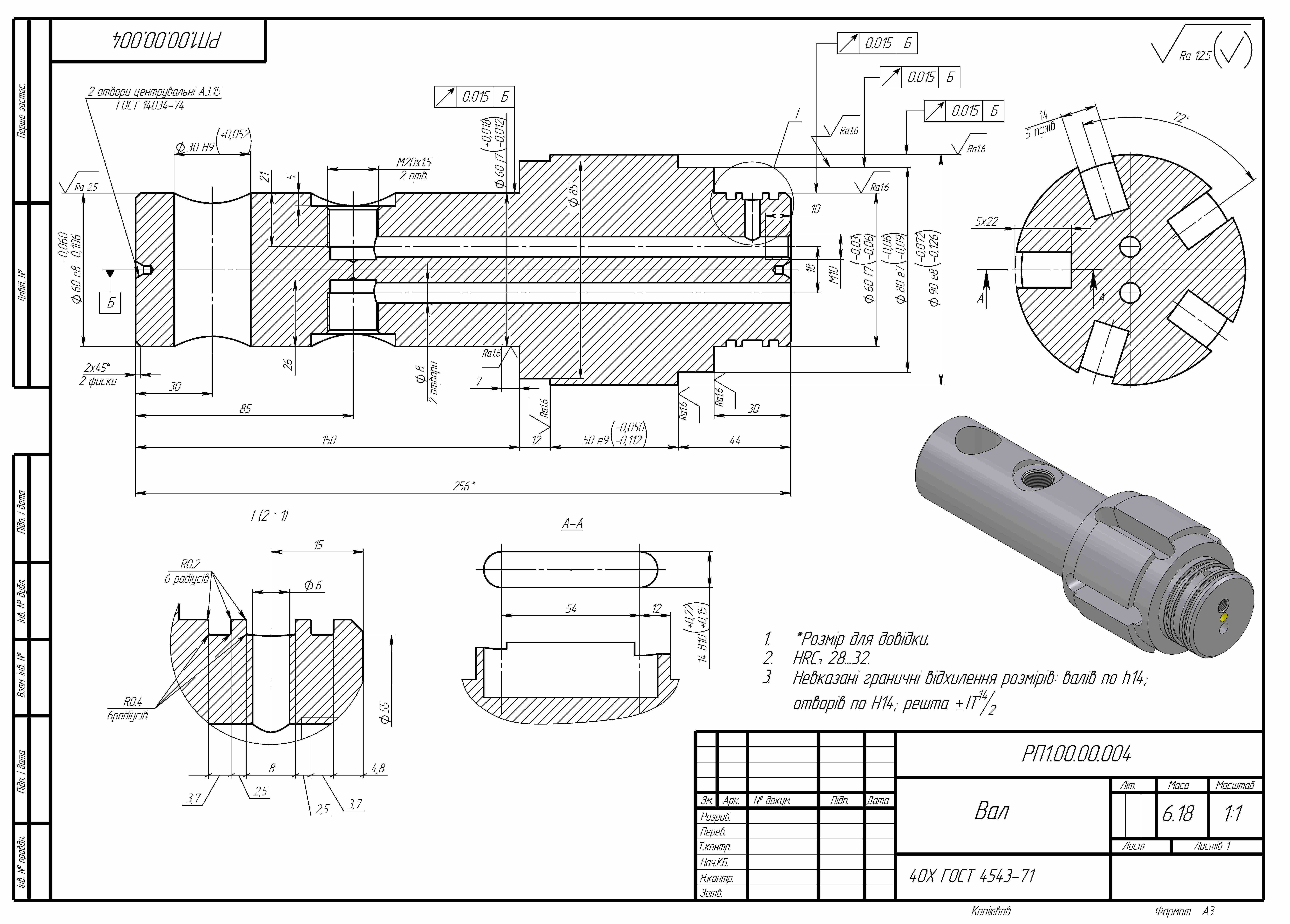

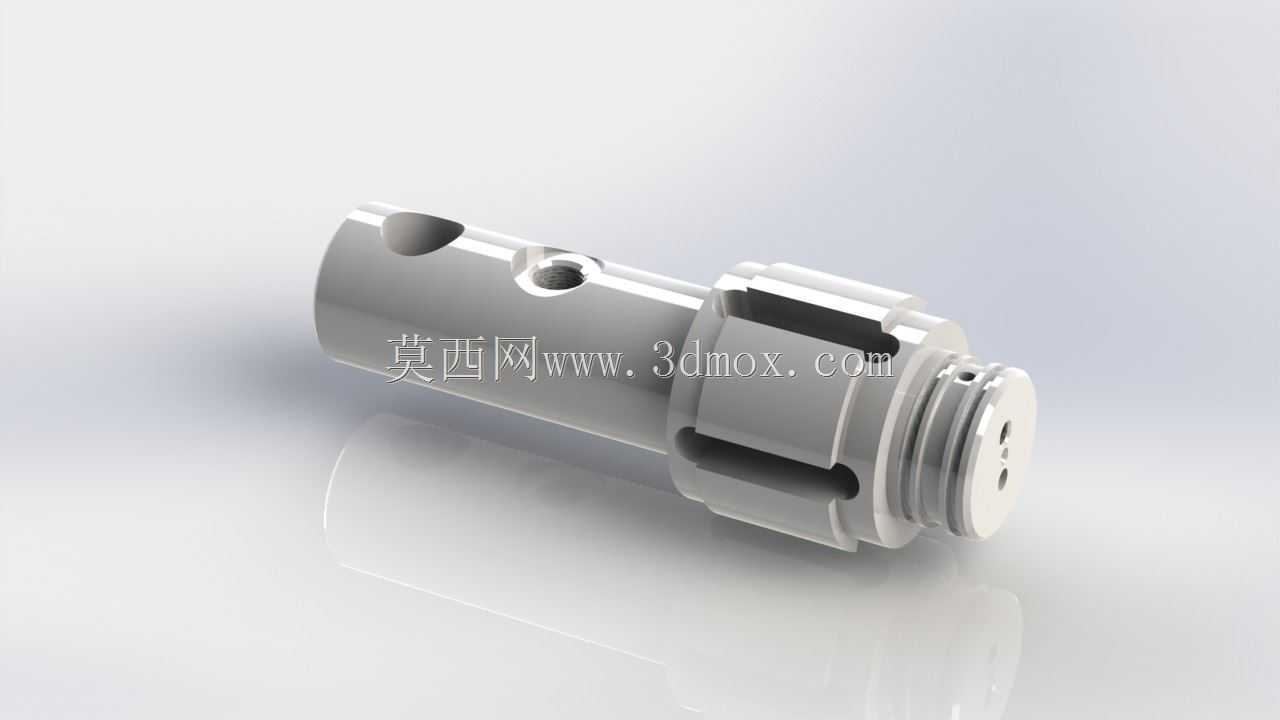

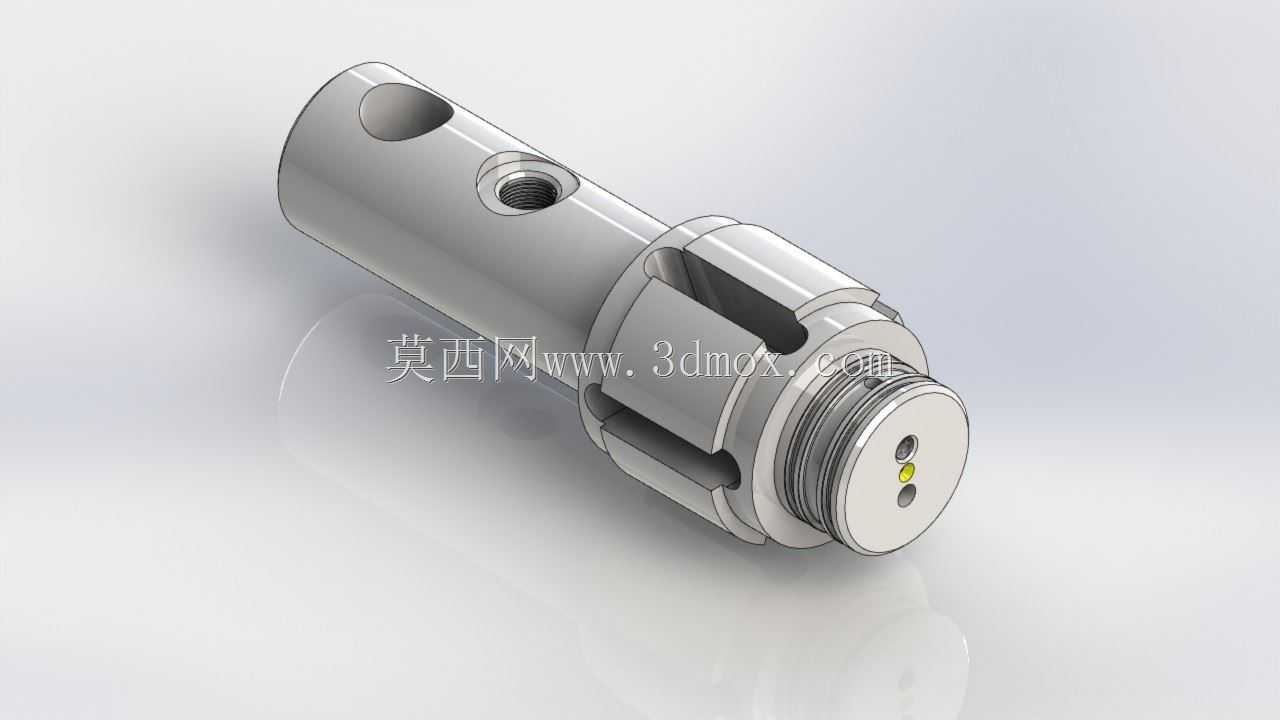

这款轴类零件主要应用于中小功率回转传动场景，常见于机床主轴进给单元、轻工机械传动箱、专用设备动力输出端，承担扭矩传递与回转支撑的核心作用，区别于实心轴的结构设计，中空内孔可兼顾穿设冷却管路、引线或者输送低压介质的需求，适配需要轴内走线通液的紧凑设备布局。从结构设计来看，轴身采用多阶梯变径设计，各轴段直径匹配对应安装位的轴承、传动件、密封件的标准安装尺寸，轴肩位置严格按照安装件的定位要求设计退刀槽与圆角过渡，避免应力集中的同时保证装配定位精度，右端的花键结构采用矩形花键齿形，相比平键连接可承载更大扭矩，同时具备良好的对中性，适合频繁正反转的传动工况，花键齿侧的公差配合按照中等传动精度设计，兼顾装配便利性与传动回程控制要求。轴身分布的径向小孔为润滑注油孔，对应轴承安装位与花键配合位，可在设备维护时直接从轴端注油，无需拆解外部传动结构即可完成润滑保养，降低运维难度。外形尺寸方面，轴总长控制在常规传动箱的安装边界内，最大外圆直径适配常用深沟球轴承或者角接触轴承的安装规格，各轴段的同轴度、圆柱度公差按照回转件传动精度要求标注，端面与轴线的垂直度公差满足传动件端面定位的精度要求，安装时需注意轴端的锁紧螺纹位与止动垫圈槽的配合，避免回转过程中锁紧件松脱。设计过程中针对轴的受力分布做了结构优化，在扭矩输入输出的应力集中段做了加大圆角过渡，中空内孔的直径经过抗扭强度校核，在满足减重、通管需求的前提下保证轴的刚性与抗扭强度，不会在额定负载下出现扭转变形超差的问题，轴表面的热处理硬度要求适配花键与轴承位的耐磨需求，长期回转工况下不会出现配合面过度磨损导致的精度下降。
