简易挖掘装载作业臂结构设计

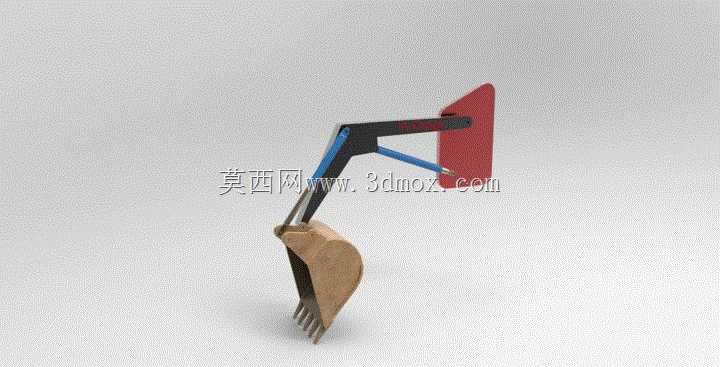

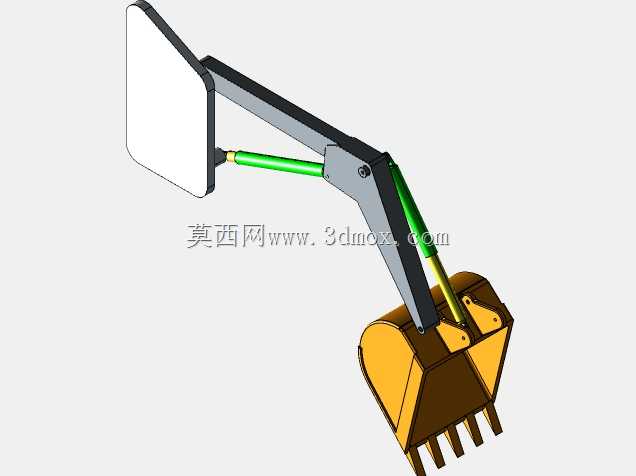

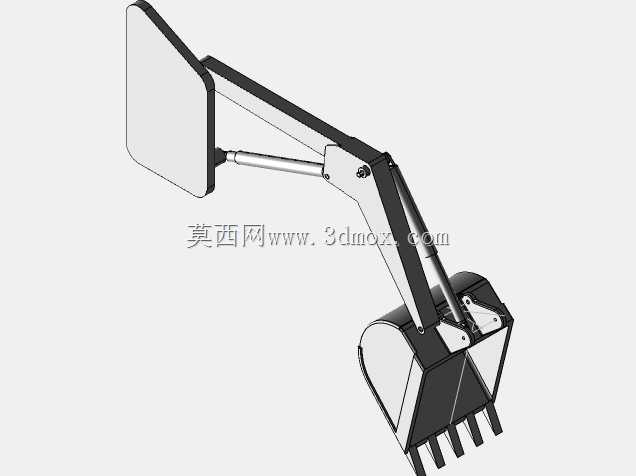

这款简易起重装载作业臂，主要面向小型土方作业、零散物料装卸、狭小场地施工等场景设计，可适配小型动力底盘，完成庭院改造、农田水利修整、厂区零散物料转运、小型基建项目的土方开挖与短距离举升装载作业，弥补大型工程机械无法进入狭窄作业区域的使用空白，适配乡村零散施工、物业园区维保、小型仓储物料装卸等对作业灵活性要求较高的工况。从实际用途来看，该机构可完成两类核心作业：一是前端铲斗可实现浅层土壤开挖、散状砂石物料的铲取收集，二是依托臂架的举升能力，可将铲取的物料举升至一定高度，完成向运输容器、堆放点位的卸料装载动作，也可更换前端属具完成轻型重物的起重吊运作业，满足小型作业场景下的多功能作业需求，无需额外配置多台专用设备即可完成常规的挖、装、吊基础作业。在功能特性上，该作业臂采用多段铰接式臂架结构，搭配两组液压执行元件实现动作驱动：一组液压元件控制大臂的举升与下落，调节作业端的整体高度与作业半径，另一组液压元件控制小臂与铲斗的收放动作，实现铲斗的挖掘切入、收斗卸料等精细动作，各铰接点采用耐磨销轴连接，既保证动作转动的灵活性，也可承受作业过程中的冲击载荷，前端铲斗采用带斗齿的弧形结构，可降低铲取物料时的切入阻力，提升散状物料的装载充盈度，臂架后侧的安装基板可直接与动力底盘的前端安装位固定，无需额外设计复杂的连接转接结构。设计思路上，整体结构做了轻量化简化处理，摒弃了复杂的传感与冗余控制结构，优先保证结构可靠性与维护便捷性，臂架的受力杆件采用等强度设计思路，在受力集中的铰接点位做了局部加厚补强，非主要受力区域做了减重优化，在保证结构强度满足额定作业载荷要求的前提下，尽可能降低臂架自身重量，减少对配套底盘的载荷压力，液压管路沿臂架内侧排布，避免作业过程中物料剐蹭造成管路损坏，整体动作逻辑简单直接，操作人员无需经过长时间专业培训即可掌握操作方法。在外形尺寸与安装边界上，该作业臂处于收拢状态时整体横向占用空间较小，可适配宽度1.2米以上的小型动力底盘安装，最大作业半径可覆盖臂架前方3米左右的作业区域，最大举升高度可满足常规小型运输车辆的货箱卸料高度要求，安装时仅需保证后侧安装基板的连接孔位与底盘前端安装架对齐，预留出液压管路与底盘液压系统的连接空间即可，无需对底盘原有结构做大规模改装，安装适配门槛较低，可快速完成与不同小型动力平台的搭配组装，投入实际作业使用。
