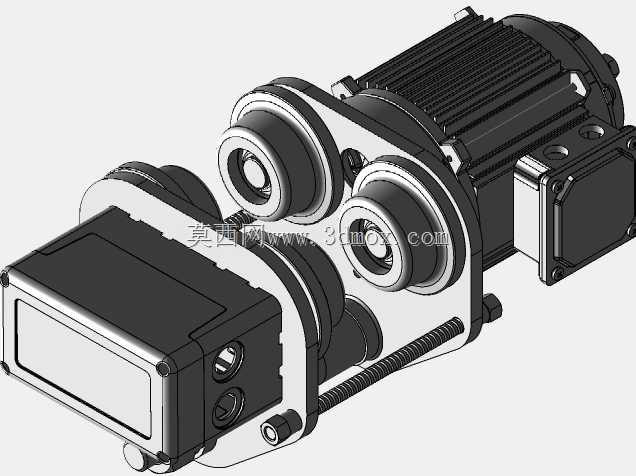

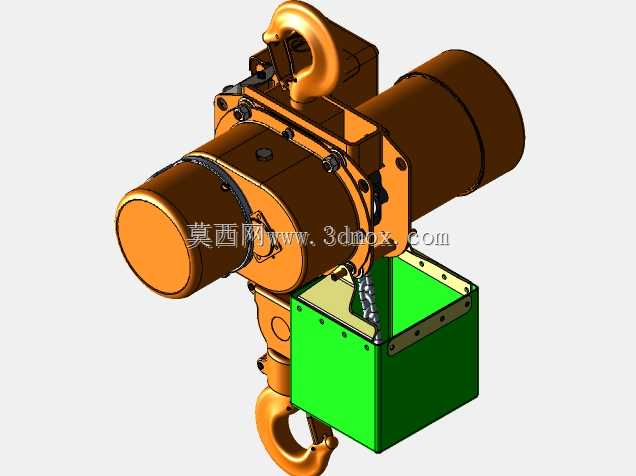

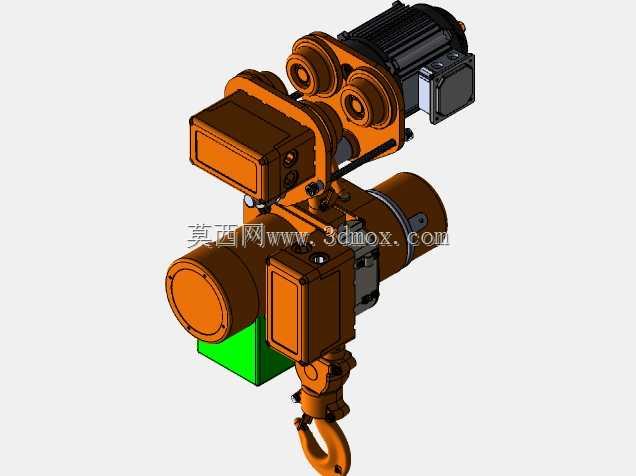

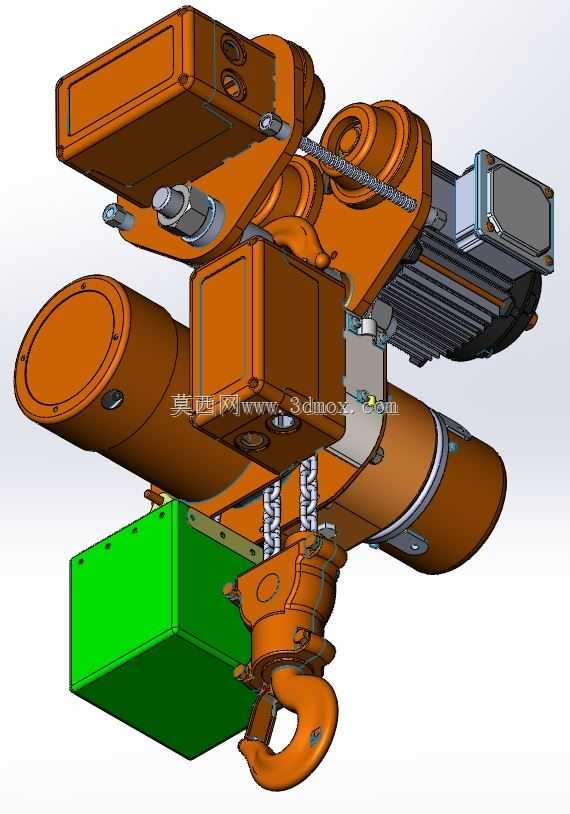

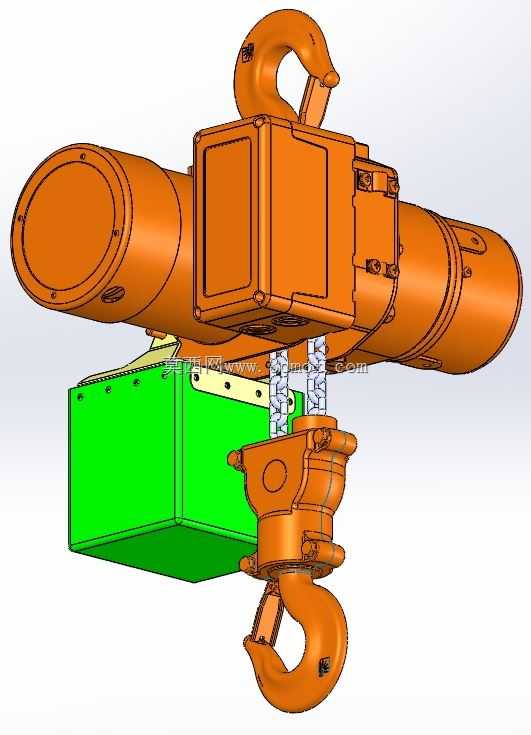

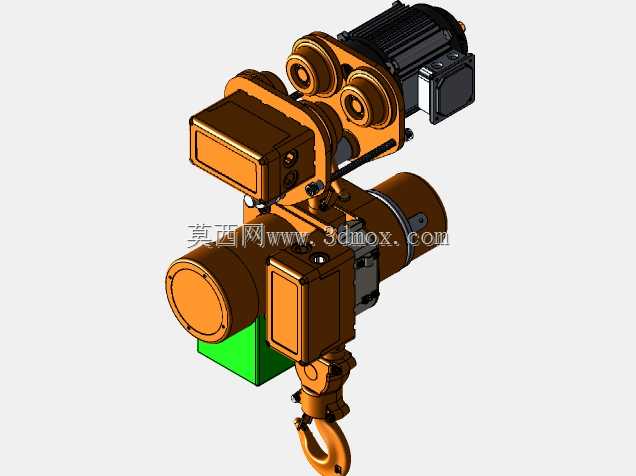

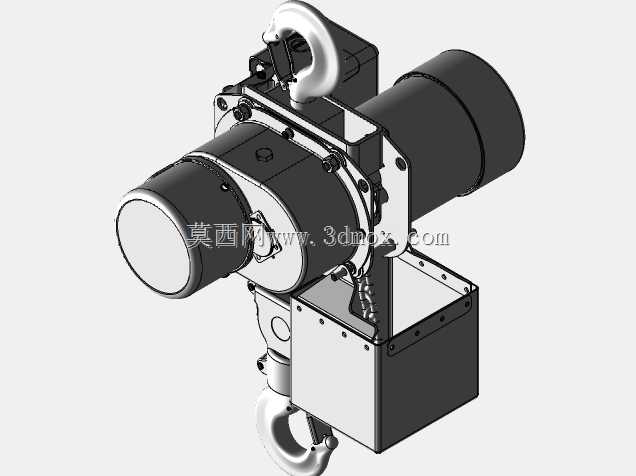

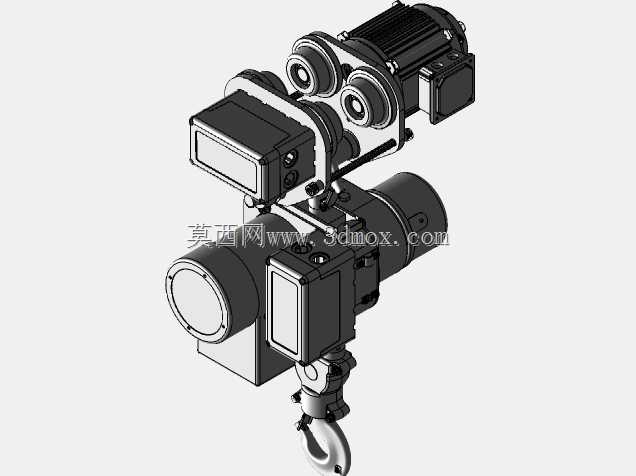

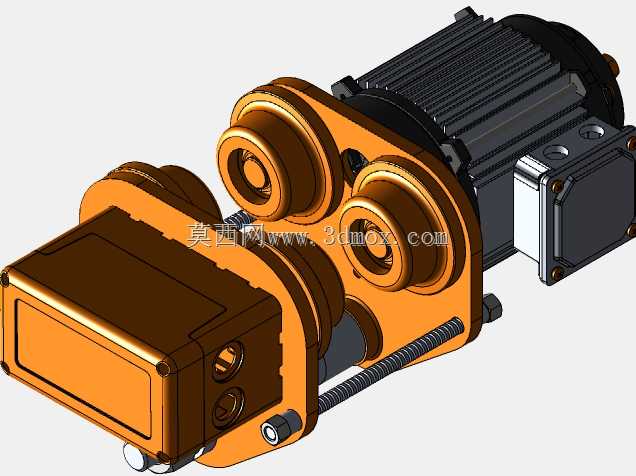

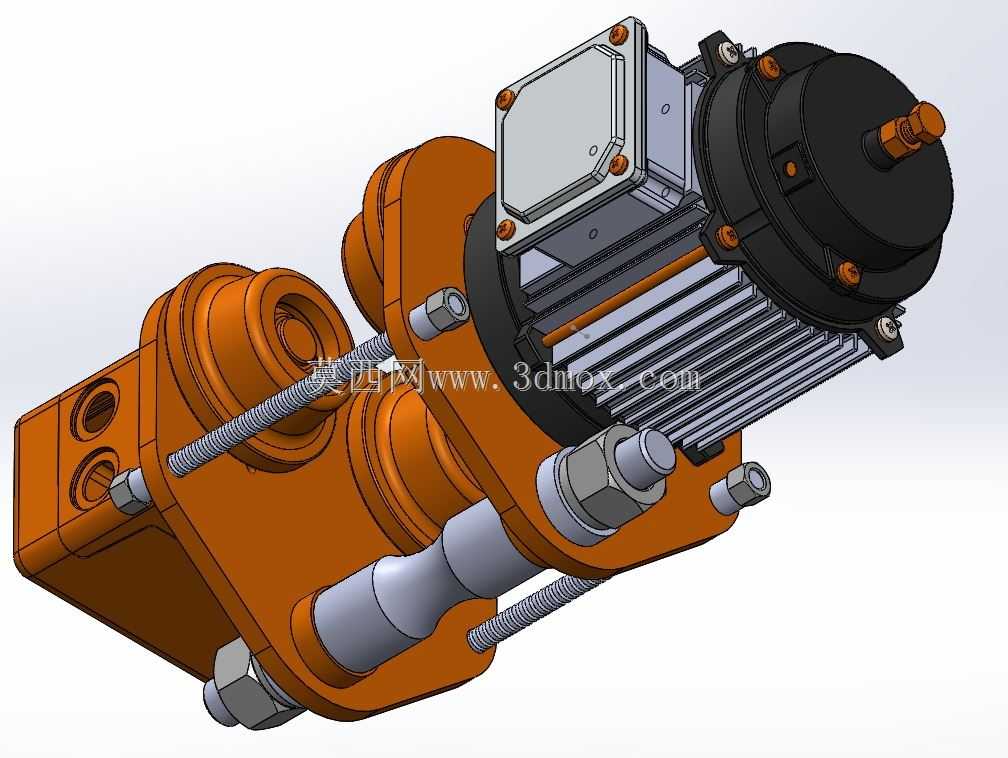

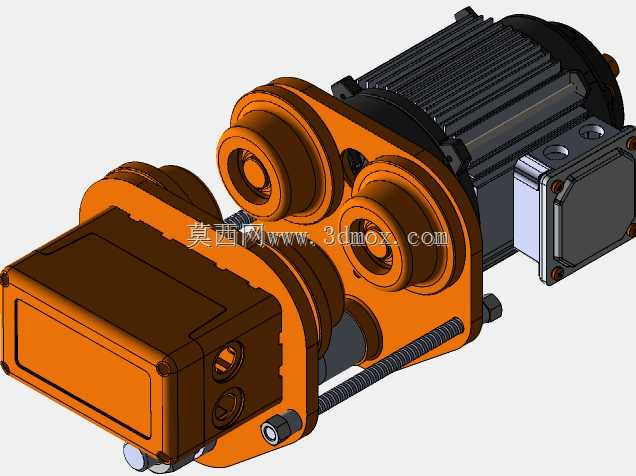

双倒链2吨电动链式起重吊运设备结构设计

该双倒链电动链式起重设备主要面向车间内重型工件转运、仓储库区重型货物堆垛、生产线工位间重型工装吊装、小型设备安装就位等作业场景，可适配工字钢轨道实现水平方向的移动覆盖，搭配固定吊点也可完成定点垂直起重作业，在机械加工车间、五金制造厂区、成品仓储库区、设备安装施工现场都有广泛的使用空间，能够替代传统手动倒链的人力牵引作业，大幅降低起重作业的劳动强度，提升重物吊运的作业效率与操作稳定性。设备额定承载载荷为2吨，设计提升速度为2.3m/min，适配的圆环链条规格为7.1x20.2-2，整体结构采用集成化布局设计，将行走驱动机构、起升驱动机构、链传动组件、吊钩总成、电气控制模块整合为紧凑整体，既保证了结构强度冗余，也控制了设备整体的安装占用空间，适配常规厂房内的起重安装边界要求，不会占用过多的厂房竖向净空，能够在层高有限的车间内完成安装部署。设计过程中优先考虑了起重作业的安全冗余，双倒链的布局形式让两根承重链条同步受力，相比单链结构大幅降低了单根链条的载荷负担，即使单根链条出现意外受力异常，另一根链条也能临时承载重物，避免坠物风险；行走轮组采用贴合工字钢轨道翼缘的曲面设计，保证沿轨道行走时的顺畅性，不会出现卡滞、脱轨的问题；起升电机自带制动结构，断电状态下可自动锁止起升转轴，避免重物出现意外下滑；吊钩部分配备了防脱锁扣结构，防止吊装过程中吊索从吊钩开口处滑脱。设备的外形结构充分考虑了现场安装与后期维护的便利性，电气控制盒采用独立外置布局，接线与检修无需拆解主体承重结构；链条收纳区域预留了充足的导链空间，避免链条运行过程中出现卡链、扭链的问题；驱动电机的散热鳍片直接外露，配合设备运行时的自然气流即可完成散热，无需额外加装散热装置，降低了设备的结构复杂度与后期维护成本。安装时只需将行走轮组卡入对应规格的工字钢轨道，调整侧向导轮的间隙保证行走顺畅，接入匹配的动力电源即可完成调试投入使用，设备底部的吊钩可适配各类常用吊索具，包括吊装带、钢丝绳索具、卸扣等，能够满足不同形态重物的吊装捆绑需求，作业过程中运行平稳，起升与行走动作的启停冲击小，可有效避免吊运过程中重物出现大幅晃动，降低作业过程中的碰撞风险，适配绝大多数常规室内场景的2吨级重物起重吊运需求。
