立式气动压紧夹具结构设计方案

这款立式气动压紧夹具，主要面向机械加工、装配流水线、零部件检测工位的工件固定场景，在小五金件加工、电子元器件压装、小型汽配零件铆接等工序中，可替代传统手动肘夹完成快速压紧动作，大幅降低操作人员的重复劳动强度，同时保证每一次夹紧力的一致性，避免手动夹紧力度不均导致的工件移位、压伤或者装夹松动问题。

从功能特性来看，该夹具采用气动驱动作为动力源，搭配成熟的连杆增力结构，当压缩空气通入驱动缸体后，缸内活塞推动连杆机构越过死点位置，最终将输出力传递到前端压臂，实现对工件的刚性压紧；断气状态下连杆机构可保持机械自锁特性，不会因为气源压力波动或者临时断气出现压臂松脱的情况，充分保障工位操作的安全性。压臂末端配置了软质防撞压头，可根据待压工件的表面材质更换不同硬度的压头，既可以避免压伤工件表面涂层，也能适配不同厚度工件的压紧需求。

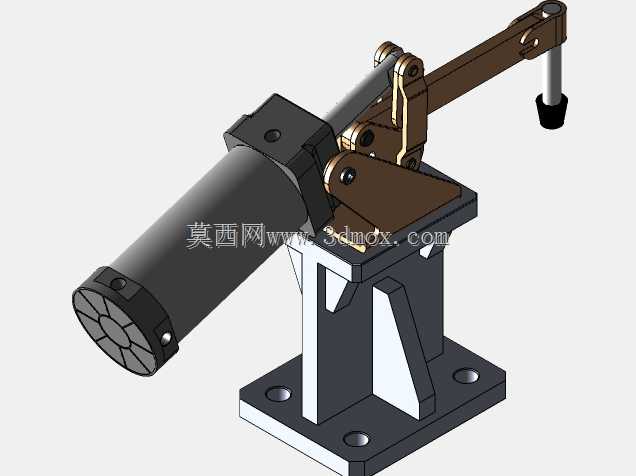

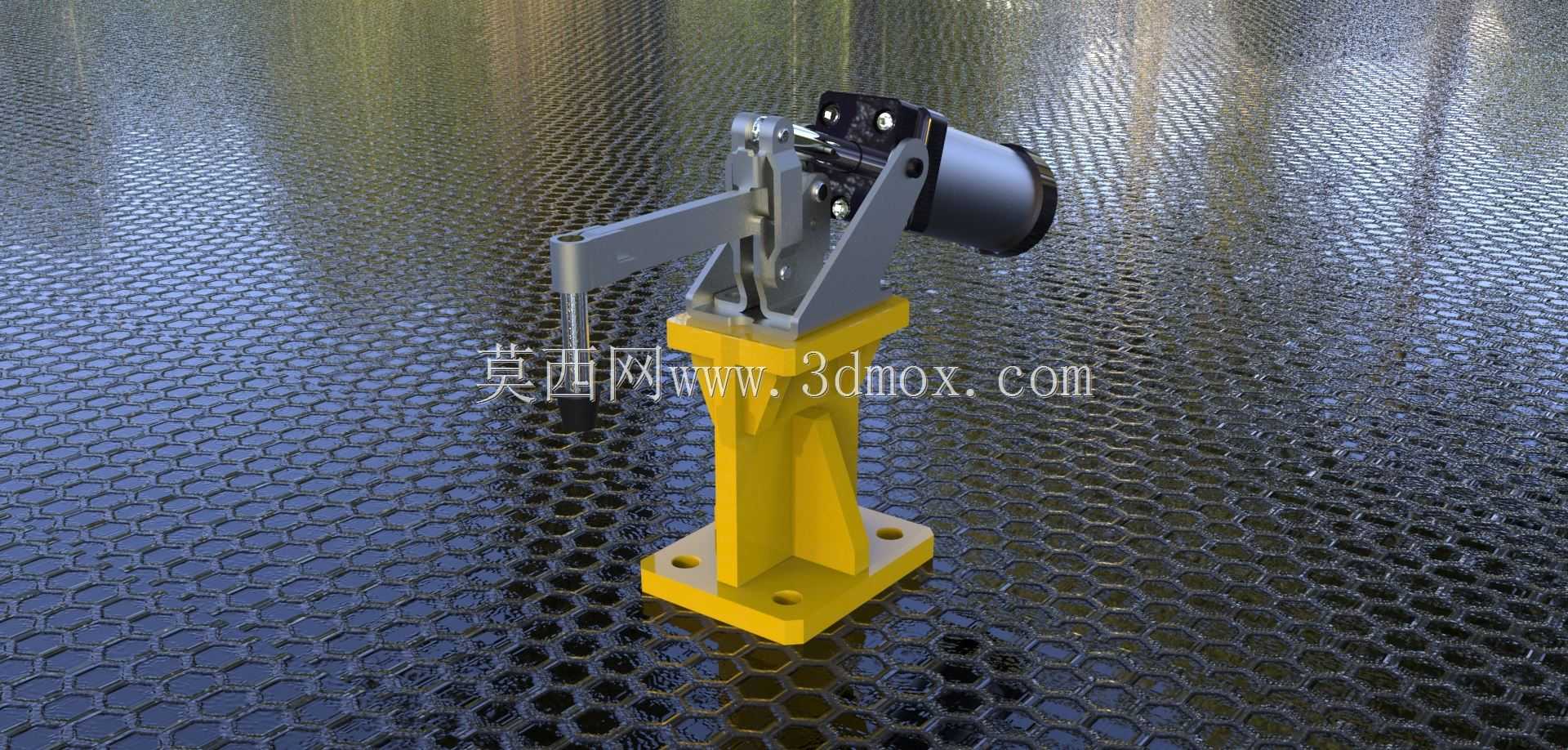

在设计思路上，整体采用立式立柱支撑结构，底部为方形安装法兰座，法兰座上预留四个对称的沉头安装孔，可直接通过螺栓固定在工作台面、工装基板或者流水线线体的安装位上，安装时无需额外制作转接支架，适配绝大多数常规工装台的安装孔位布局。支撑立柱采用等截面方箱结构，兼顾结构刚性与轻量化需求，既可以承受压紧过程中的反向弯矩，避免长期使用出现立柱变形，也不会因为整体重量过大增加线体负载。驱动缸体采用侧置布局，与连杆机构整合在立柱顶部的安装座上，整体结构紧凑，不会占用过多工作台面的操作空间，操作人员在上下料时可获得充足的操作空间，避免与夹具结构发生磕碰。

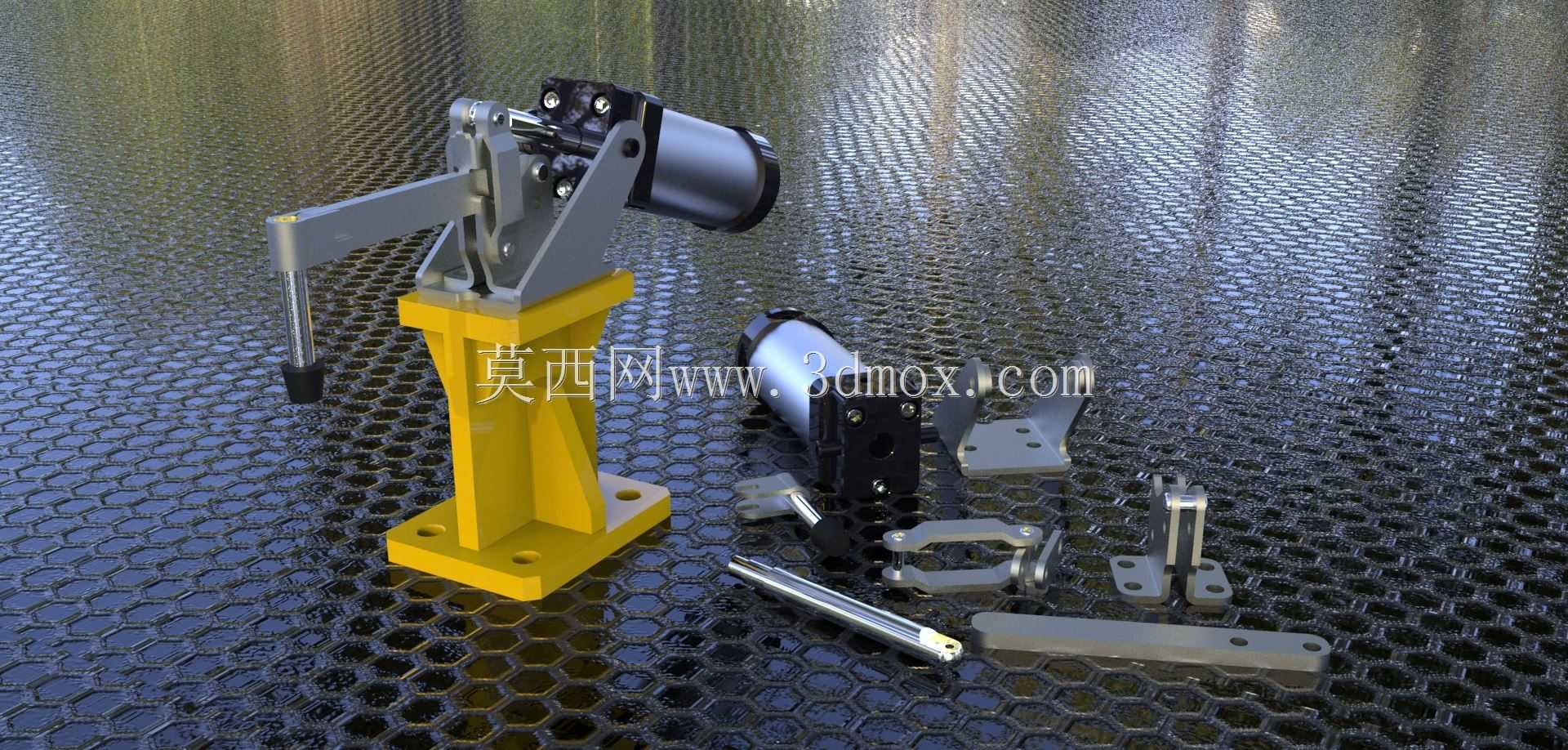

从安装边界来看，该夹具整体高度适配常规人工操作工位的高度区间，压臂的开合行程可覆盖0-50mm的工件厚度差，安装时需在气源接入端配置常规调压阀，将工作气压调整至0.4-0.6MPa区间即可获得稳定的压紧力，无需额外配置复杂的控制元件，单电控电磁阀即可实现夹具的夹紧与松开动作控制，可直接接入现有生产线的气动控制系统，改造成本极低。整套夹具的所有零部件均采用模块化设计，易损件如驱动缸密封件、压头、连接销轴均可快速拆卸更换，日常维护无需整体拆解夹具，可大幅降低产线的停机维护时间。
