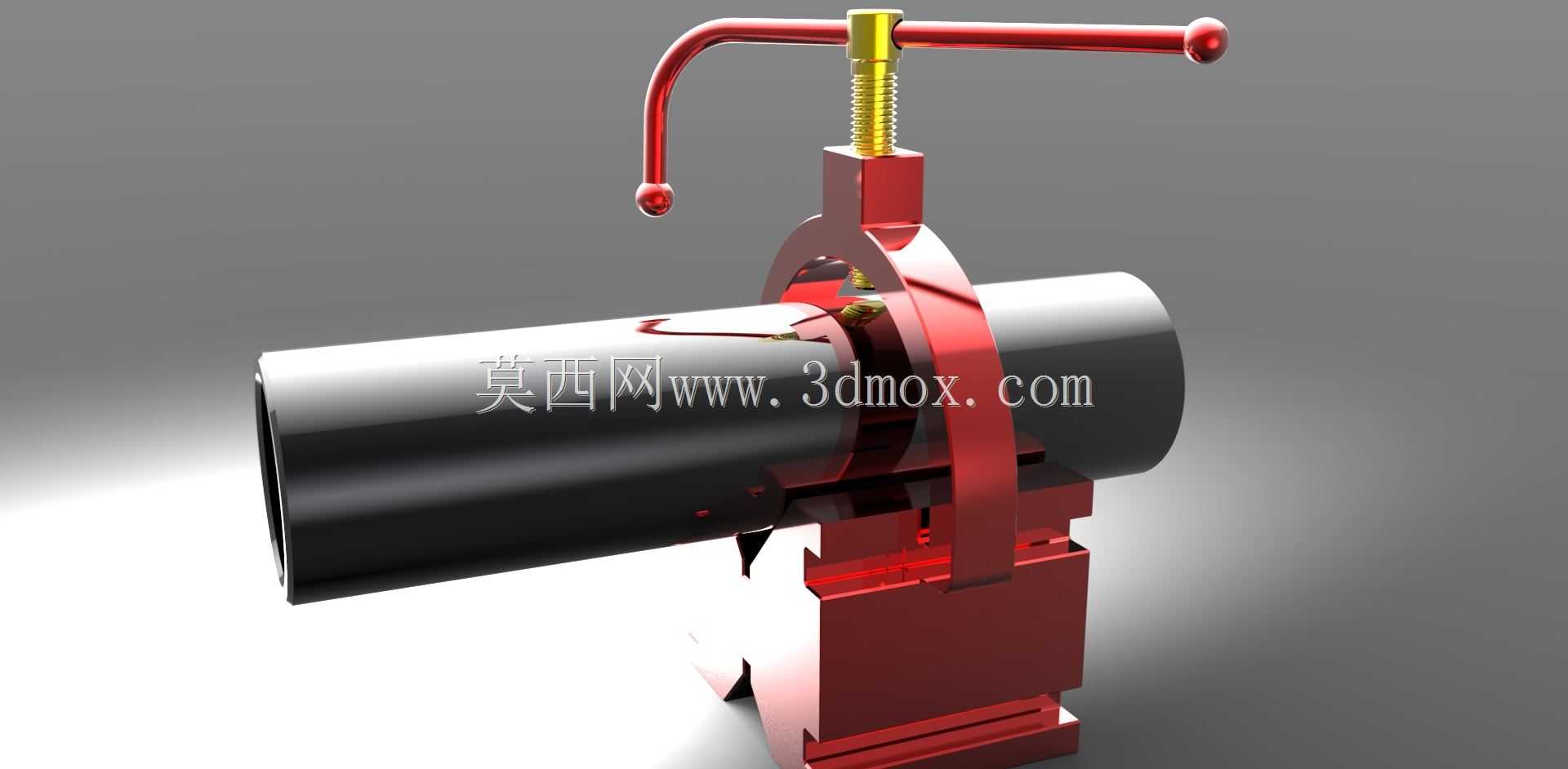

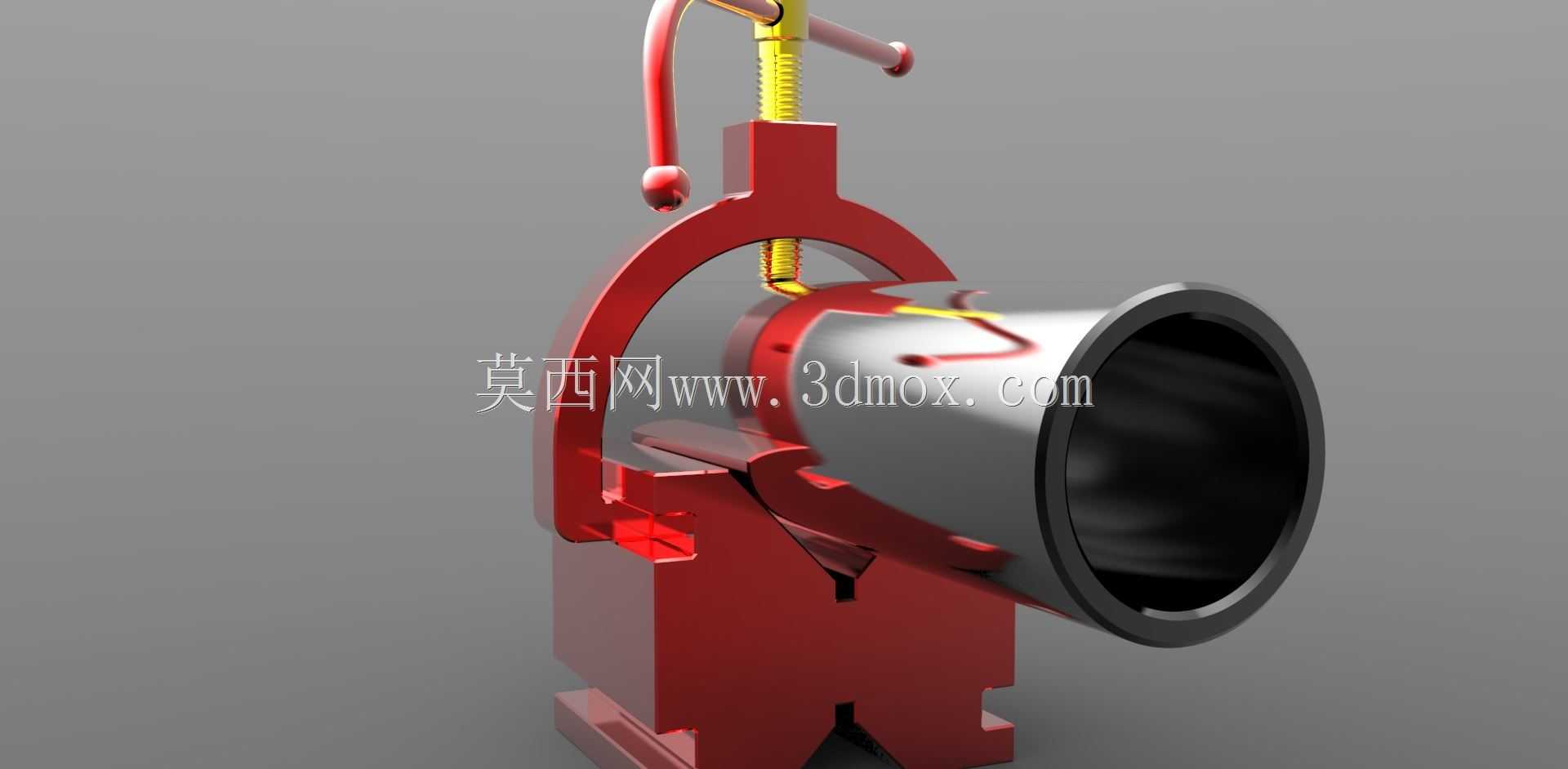

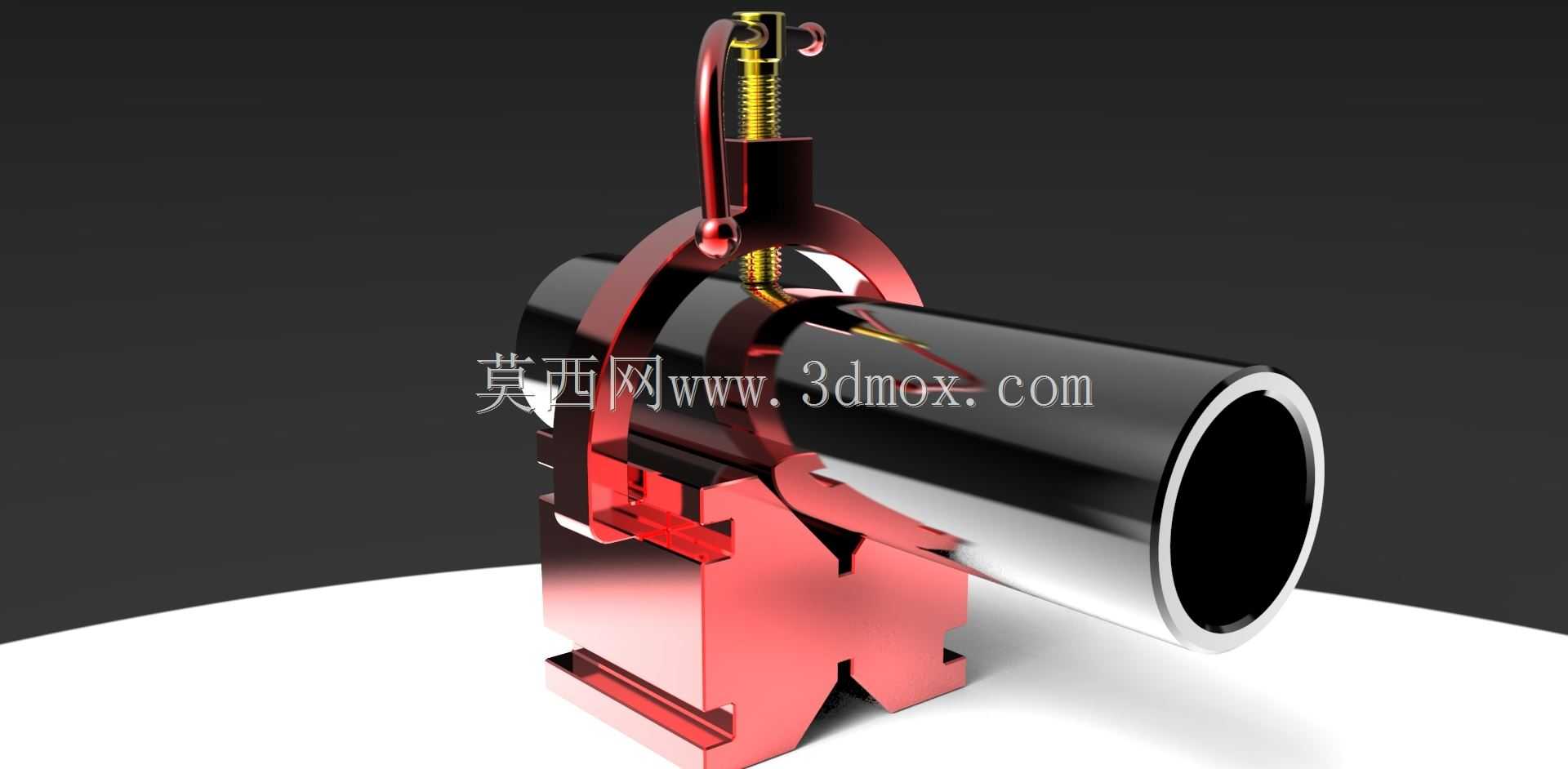

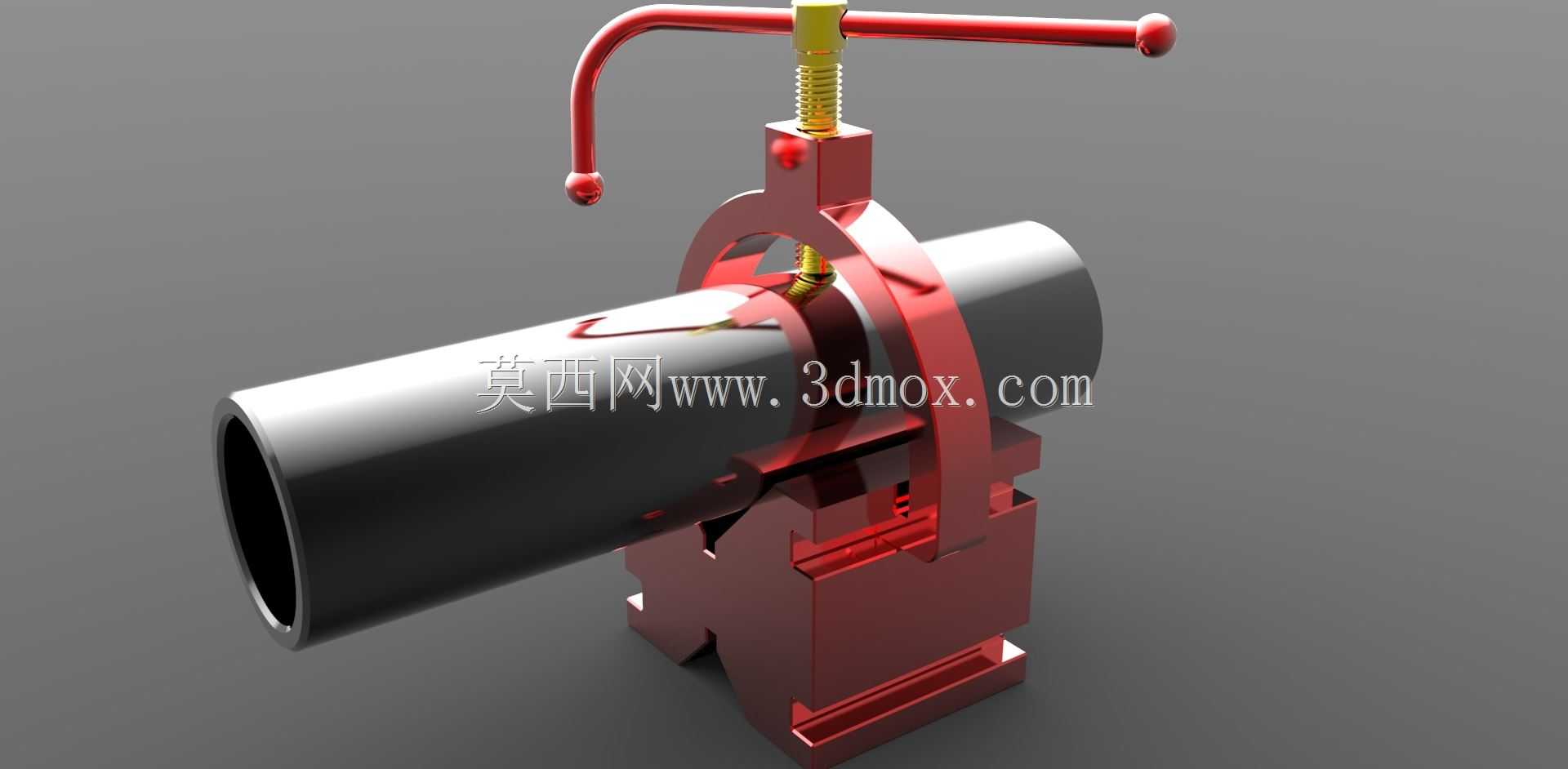

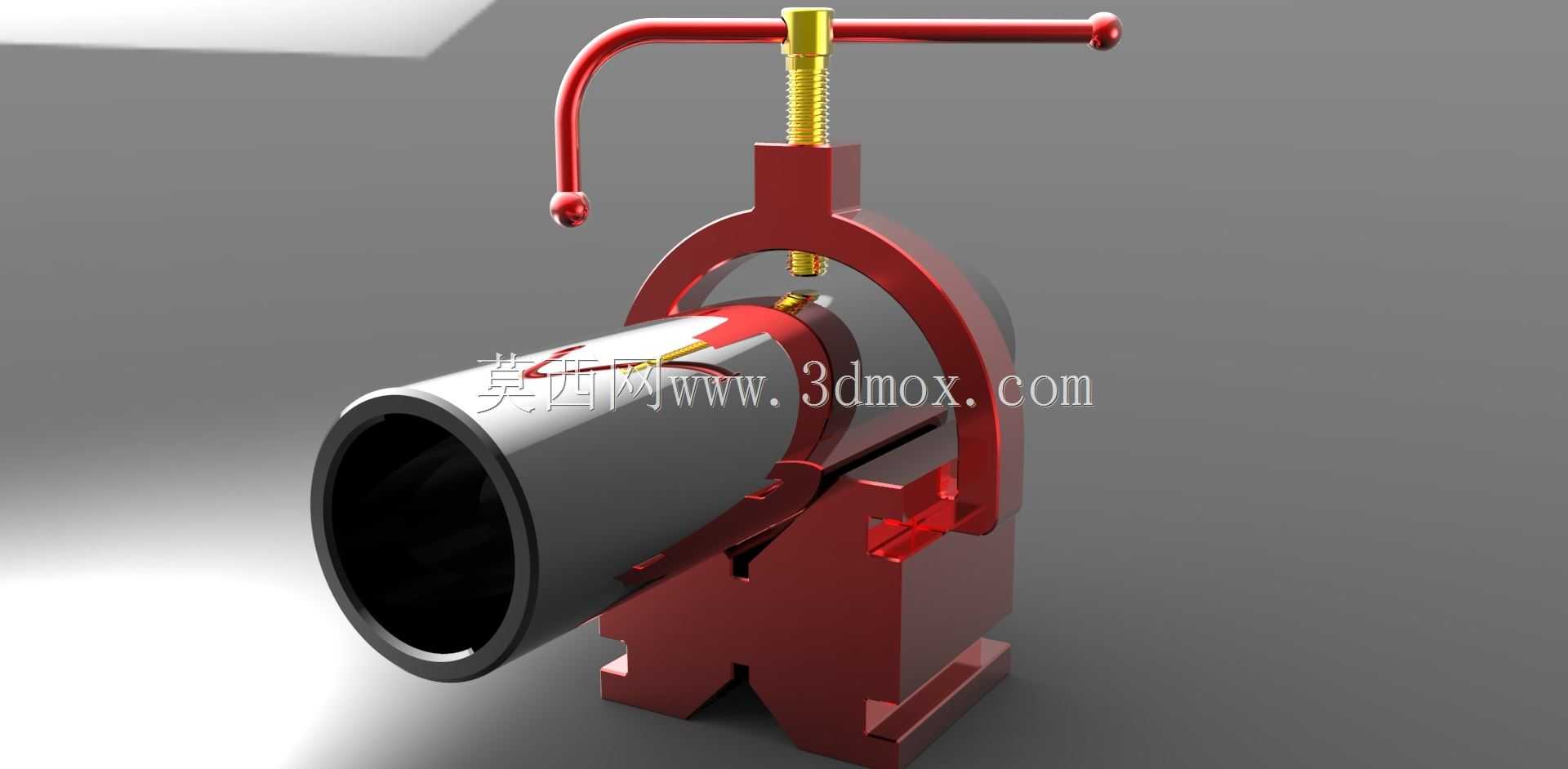

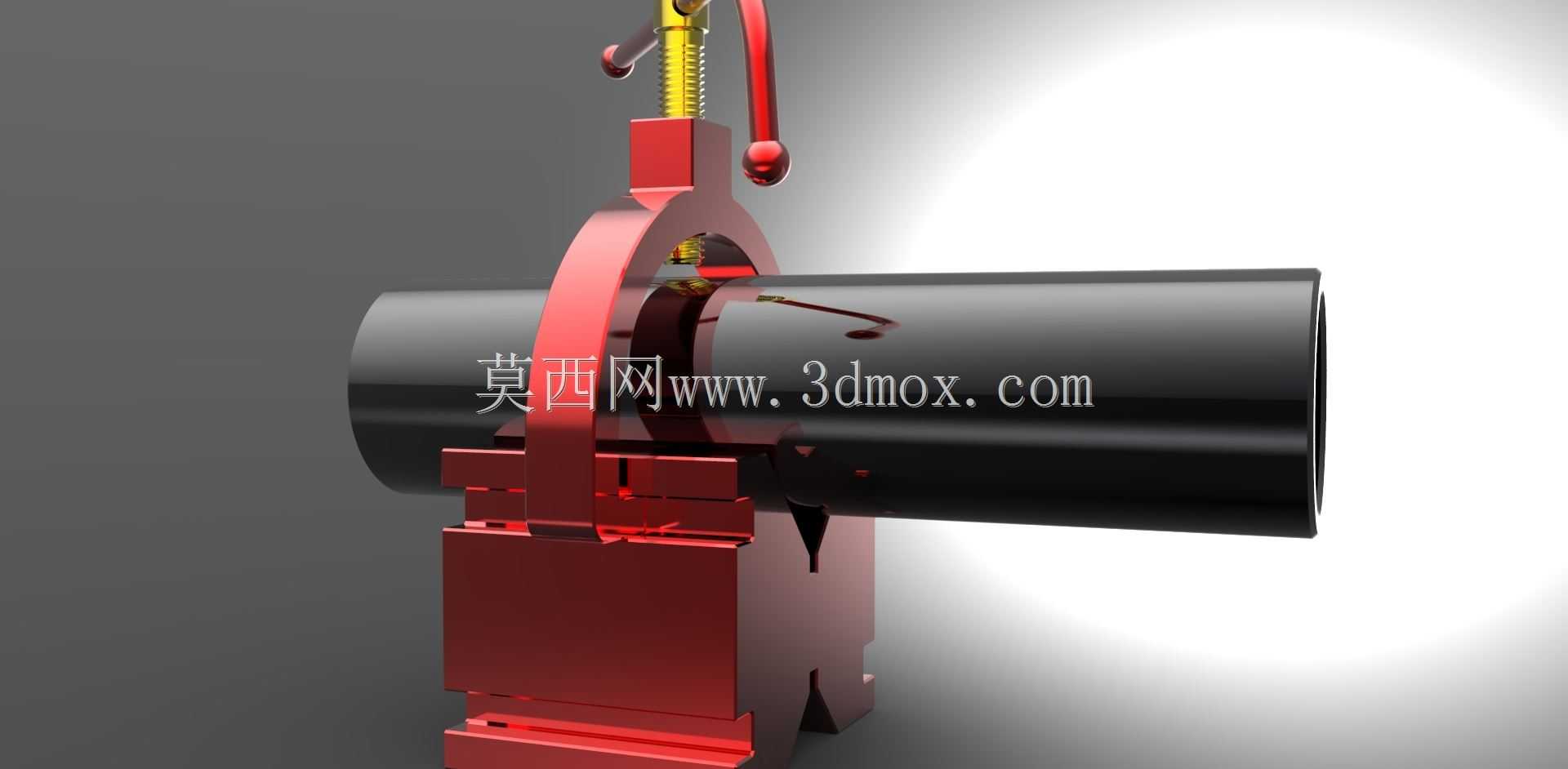

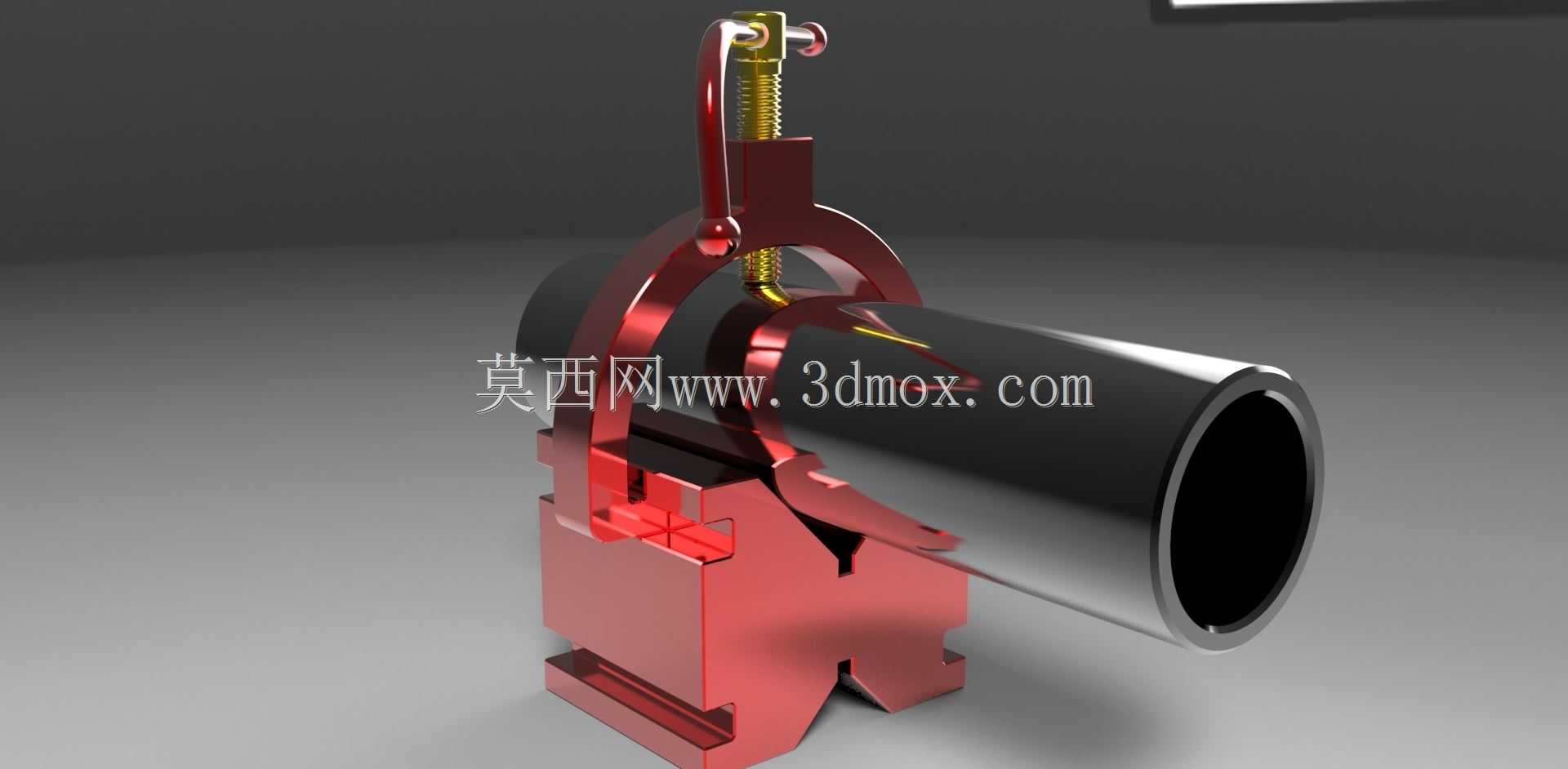

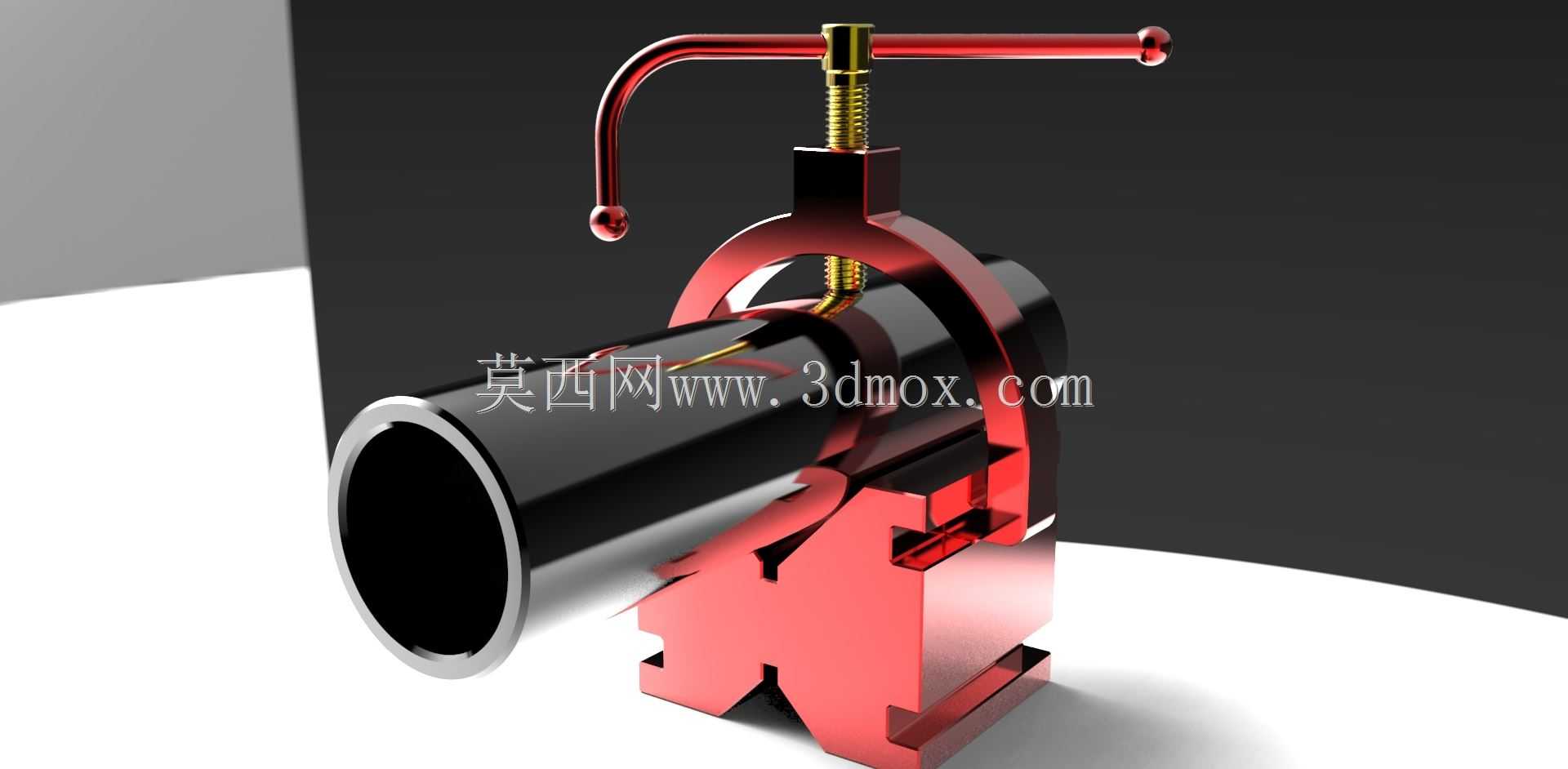

带螺旋压紧机构的V形管夹工装

这款V形夹持工装主要应用于机械加工、管件装配、管材检测等作业场景，针对圆形截面的金属管材、棒料提供稳定的装夹定位支撑，是车间钳工装配、机床辅助装夹、管材焊接对位环节中常用的夹持类工装。在实际生产作业中，当需要对圆管进行端面加工、侧壁开孔、焊缝打磨、管件对接装配时，这类V形夹持结构可以快速适配不同直径的圆形工件，避免工件在加工或装配过程中出现转动、轴向窜动的问题，有效提升作业精度与操作安全性。

该工装核心功能依托V形定位面与螺旋压紧机构配合实现，底部的V形支撑块采用对称式90度夹角设计，V形面做了加厚处理，能够均匀承载工件的径向压力，避免工件装夹时出现局部压痕或形变；上方的螺旋压紧机构搭配摇把结构，操作人员通过转动摇把即可带动丝杆进给，压块会平稳压合在工件上表面，配合底部V形面的两点支撑形成三点稳定夹持结构，压紧力可通过摇把转动圈数灵活调节，既可以夹持薄壁类管材避免夹扁变形，也能为实心棒料提供足够的夹持力应对大切削量加工作业。

设计过程中重点考虑了操作便捷性与装夹稳定性的平衡，摇把采用弯折式长力臂结构，操作人员无需借助额外工具即可手动完成锁紧与松脱动作，丝杆部分做了梯形螺纹设计，具备良好的自锁性能，在长时间装夹作业中不会因为设备振动出现松脱问题；压块与工件接触的端面做了圆弧过渡处理，接触面积更大，压紧时不会刮伤工件表面。工装整体采用对称式结构布局，V形块的中心轴线与压紧丝杆的轴线保持垂直共面，确保压紧力能够垂直作用在工件中心位置，避免装夹时工件出现翘起、偏移的问题。

从安装边界来看，该工装底部为平整的安装基准面，可直接固定在钳工工作台、机床工作台面或者焊接变位机平台上，安装孔位采用通用间距设计，适配多数常规工装平台的T型槽规格；V形块的开口尺寸覆盖车间常用的中小直径圆管、棒料范围，压紧行程预留了足够的调节空间，无需更换配件即可适配一定直径区间内的圆形工件，整体结构紧凑，占用工作台面空间小，既可以单独作为小型夹持工位使用，也可以多个组合使用完成长尺寸管材的多点支撑装夹，适配多场景的装夹作业需求。
