AH64直升机旋翼斜盘传动结构设计

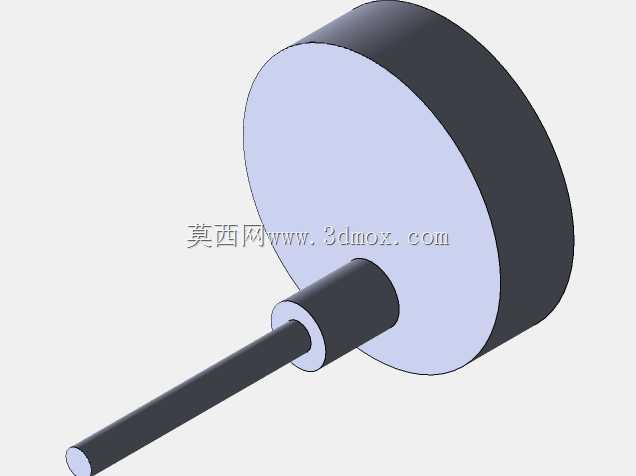

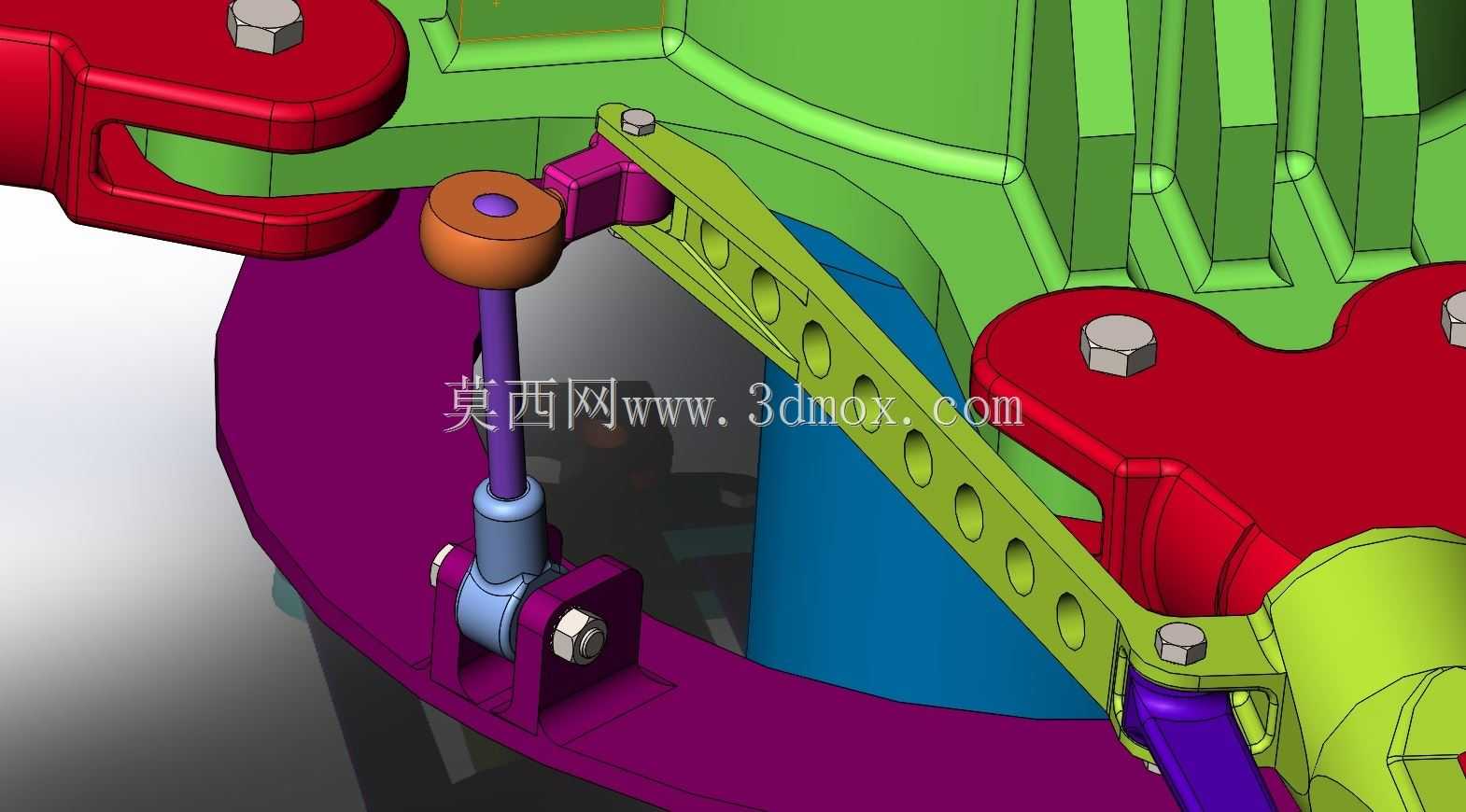

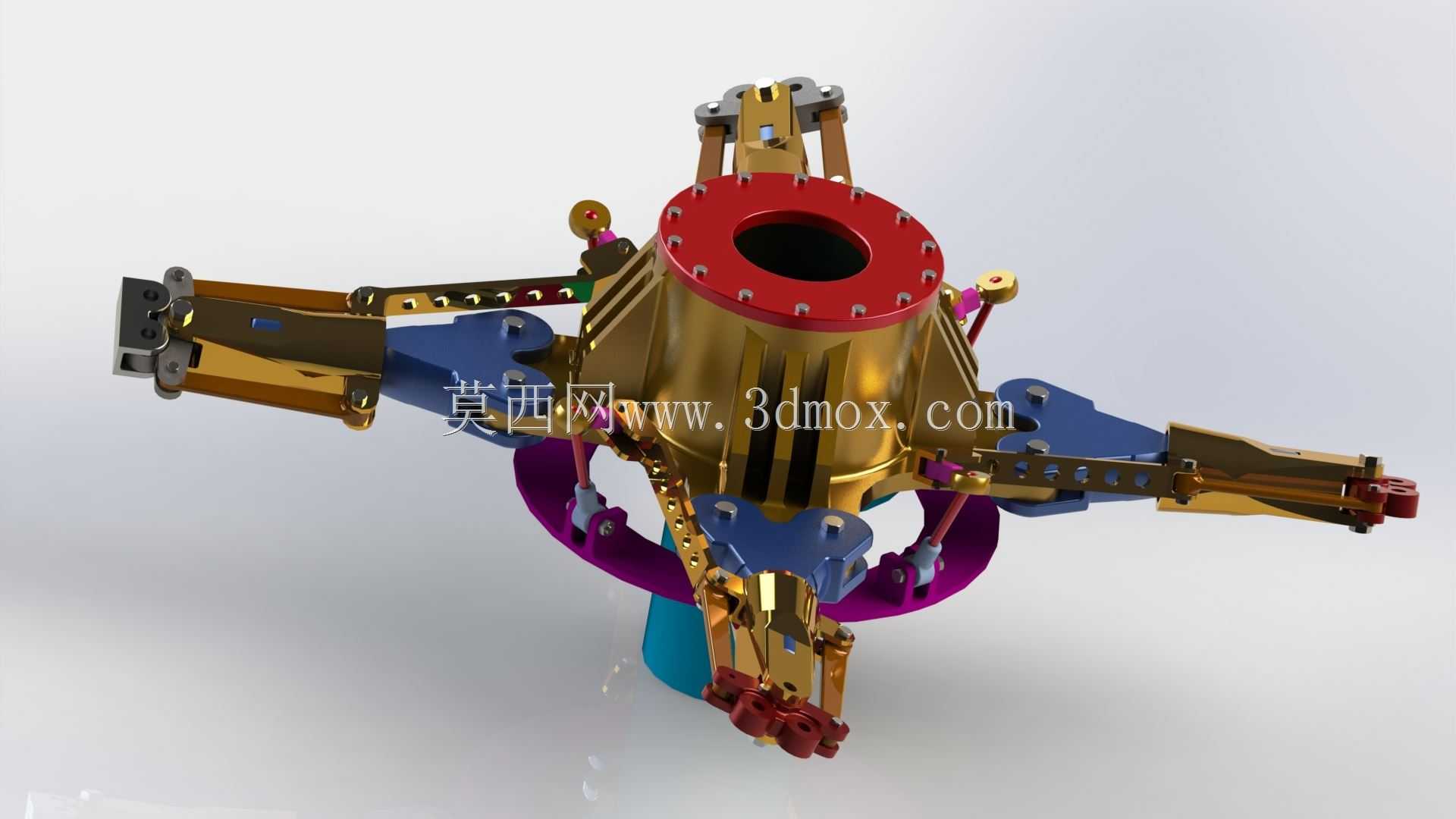

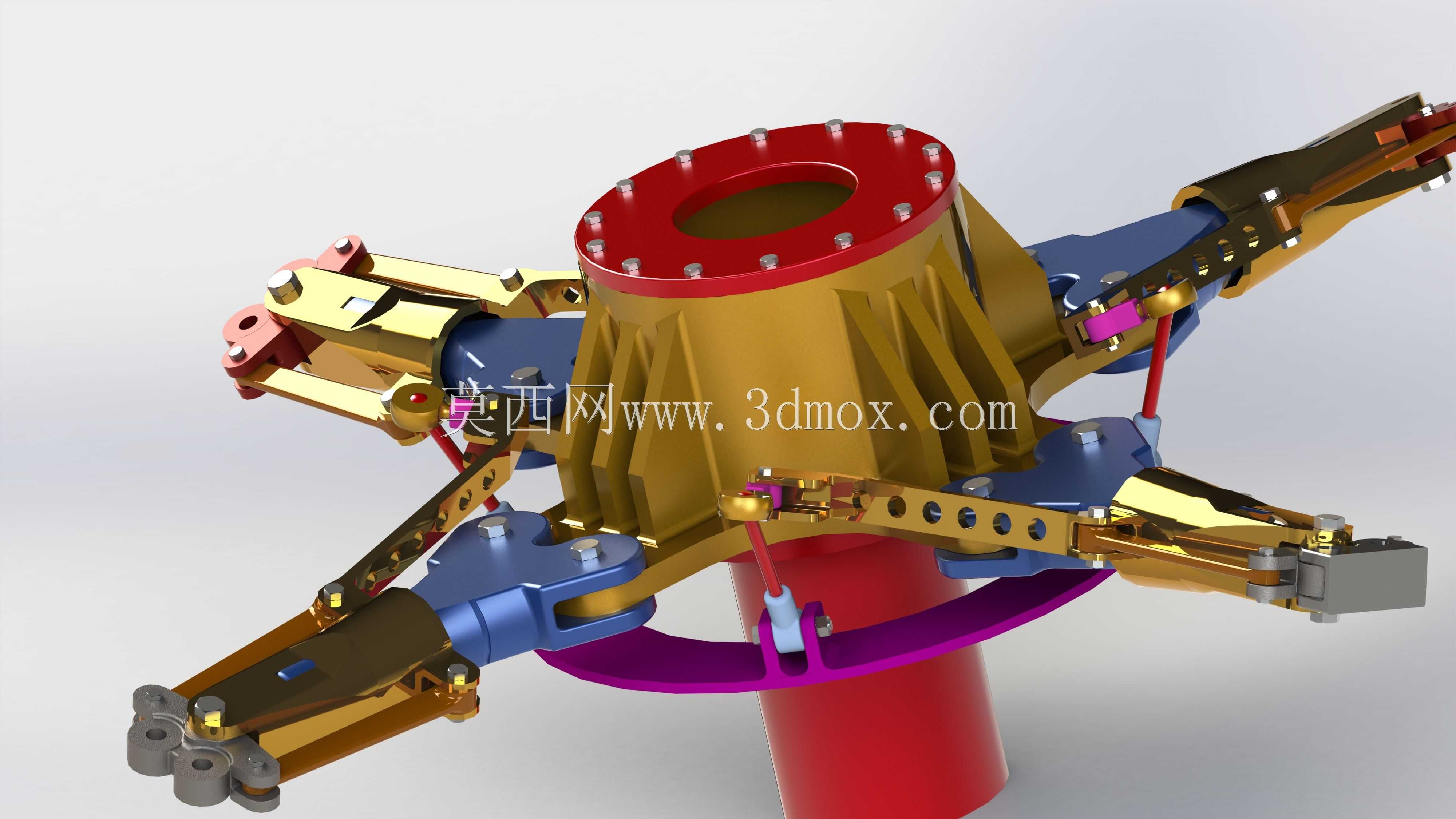

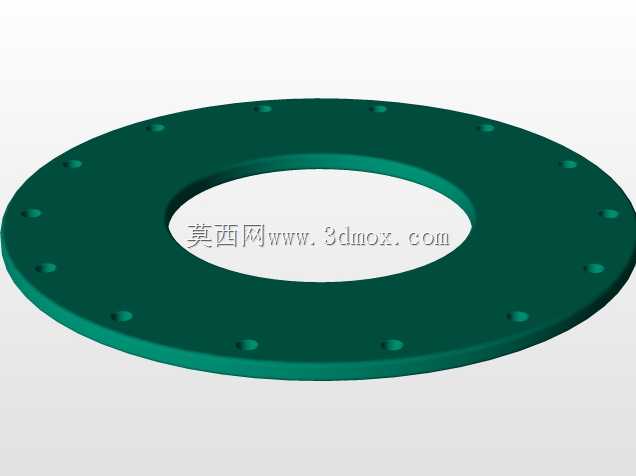

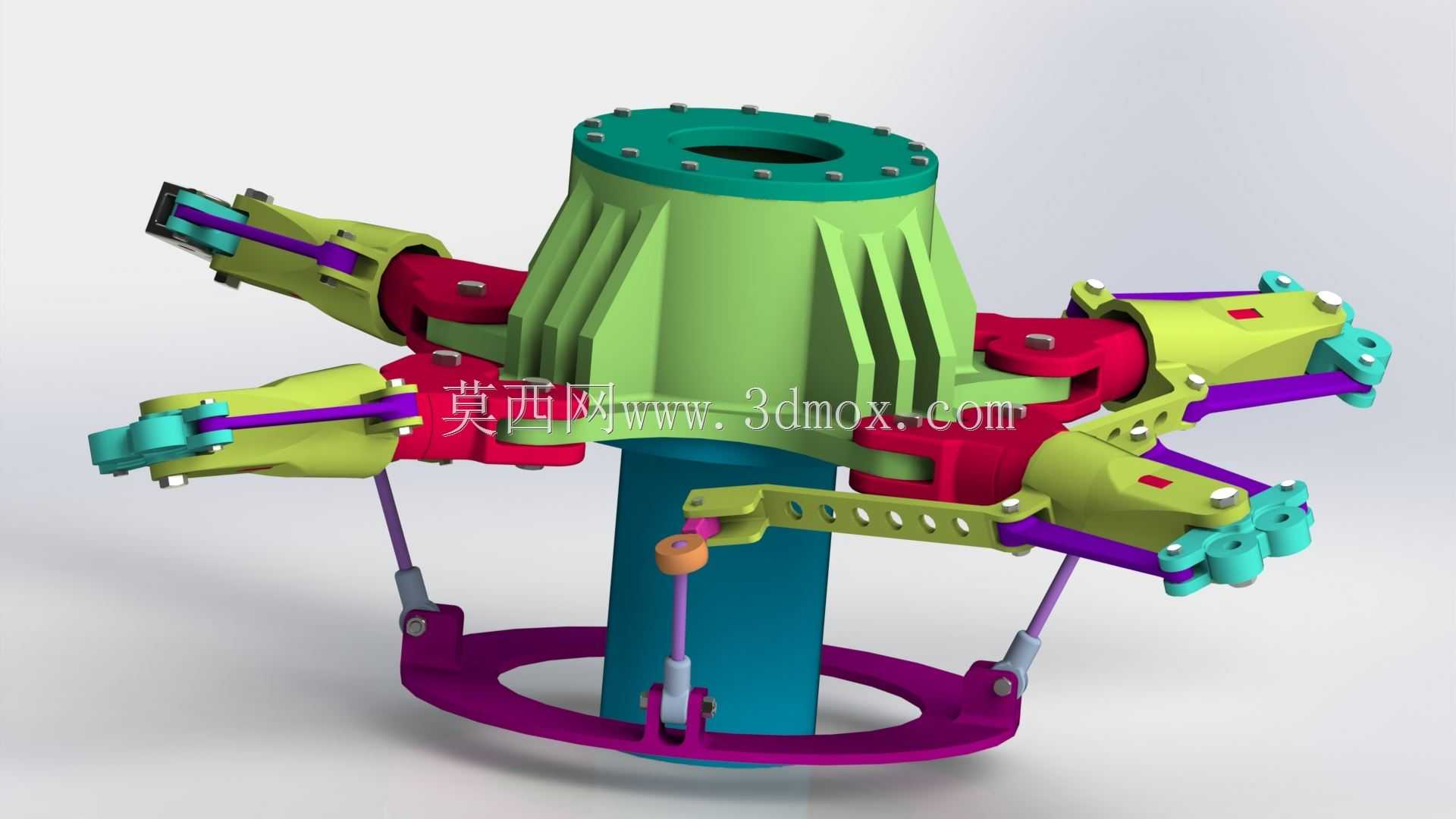

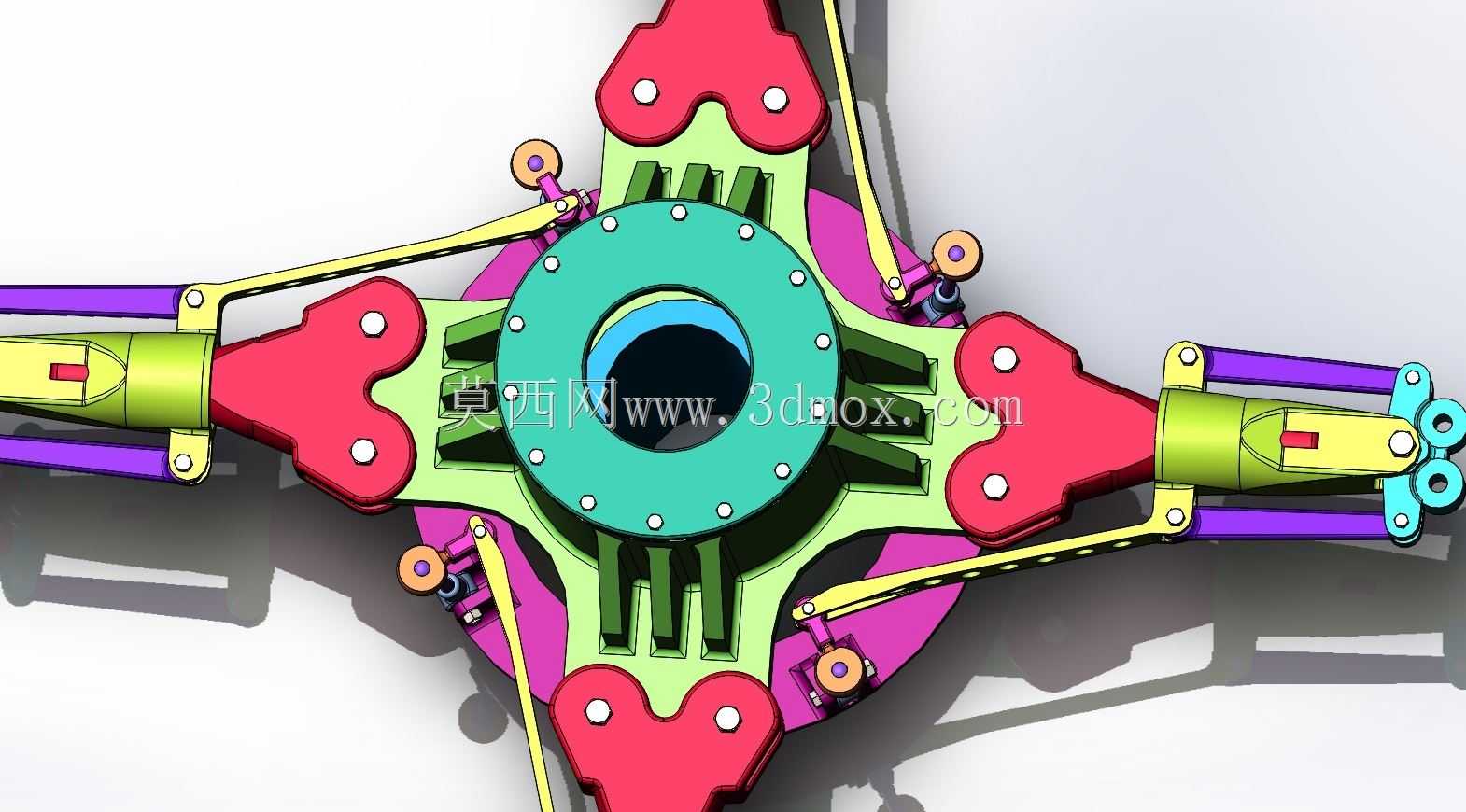

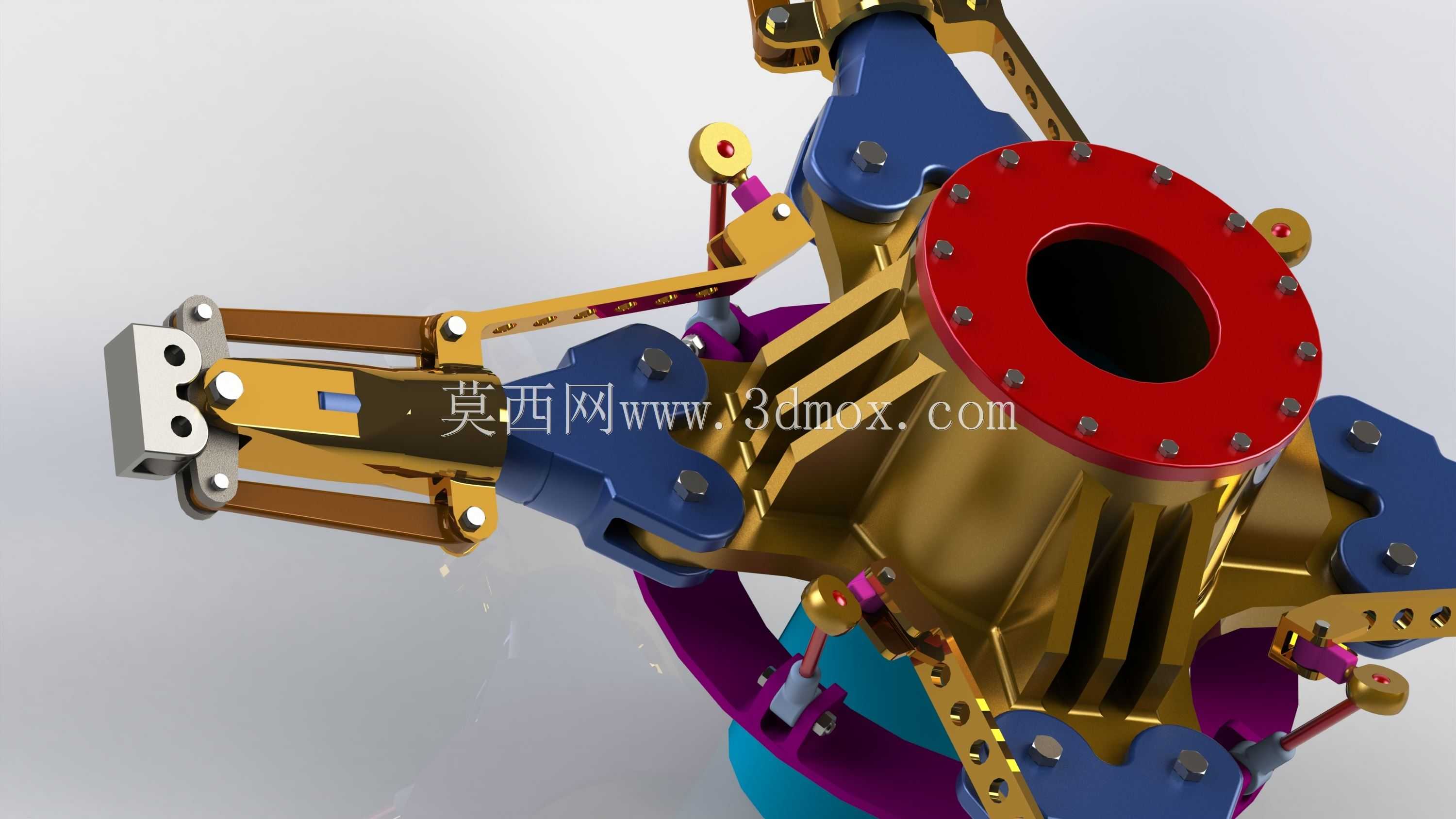

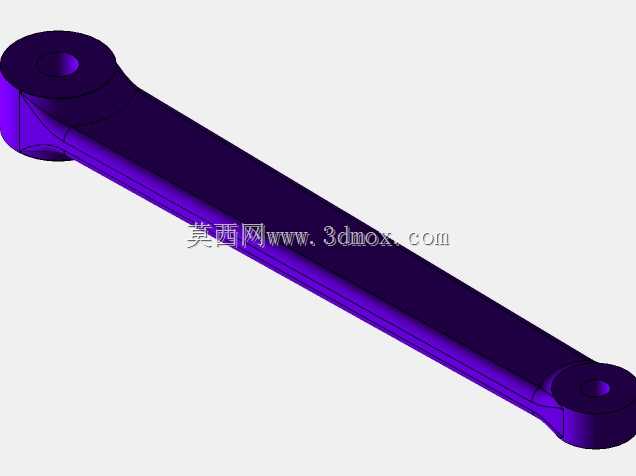

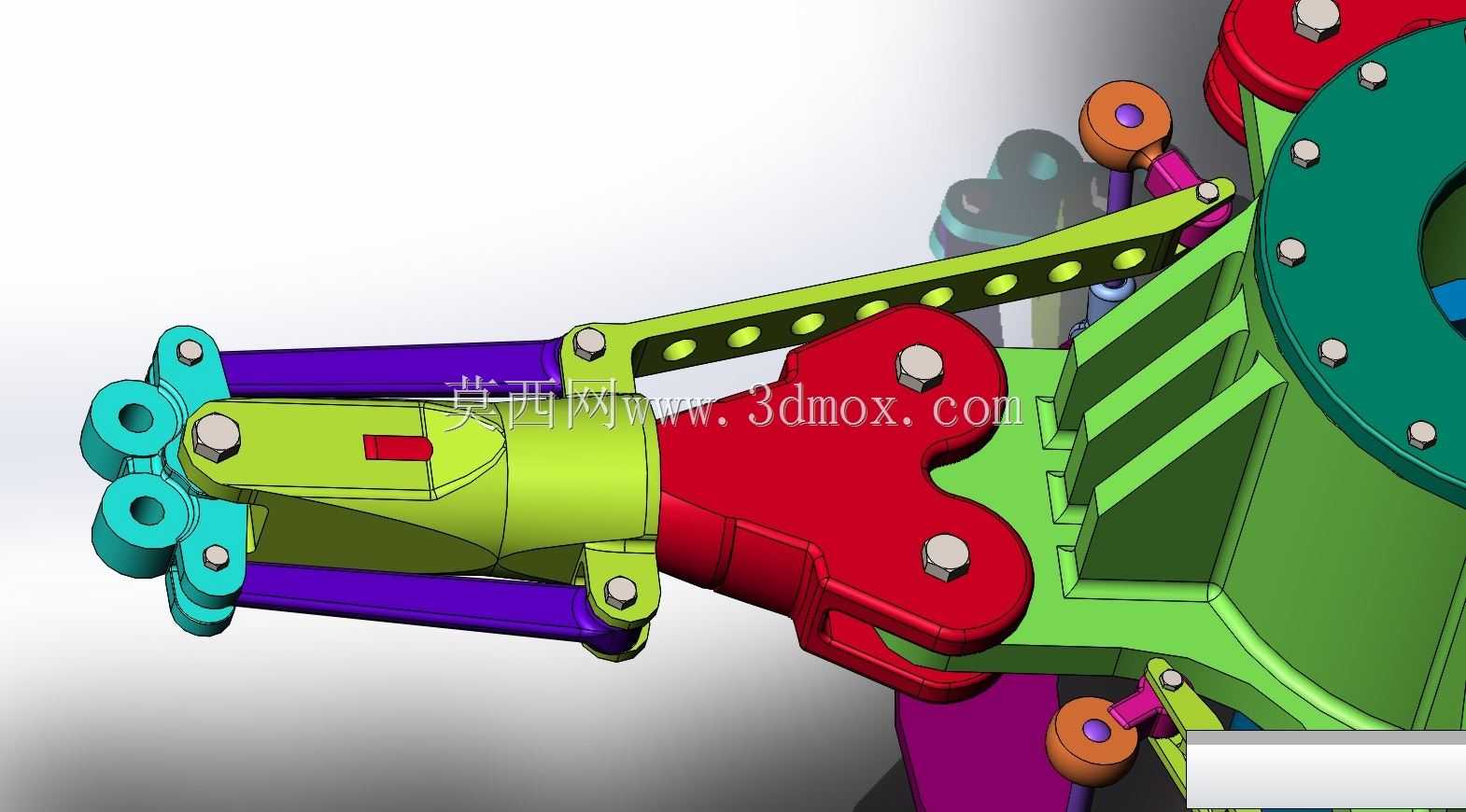

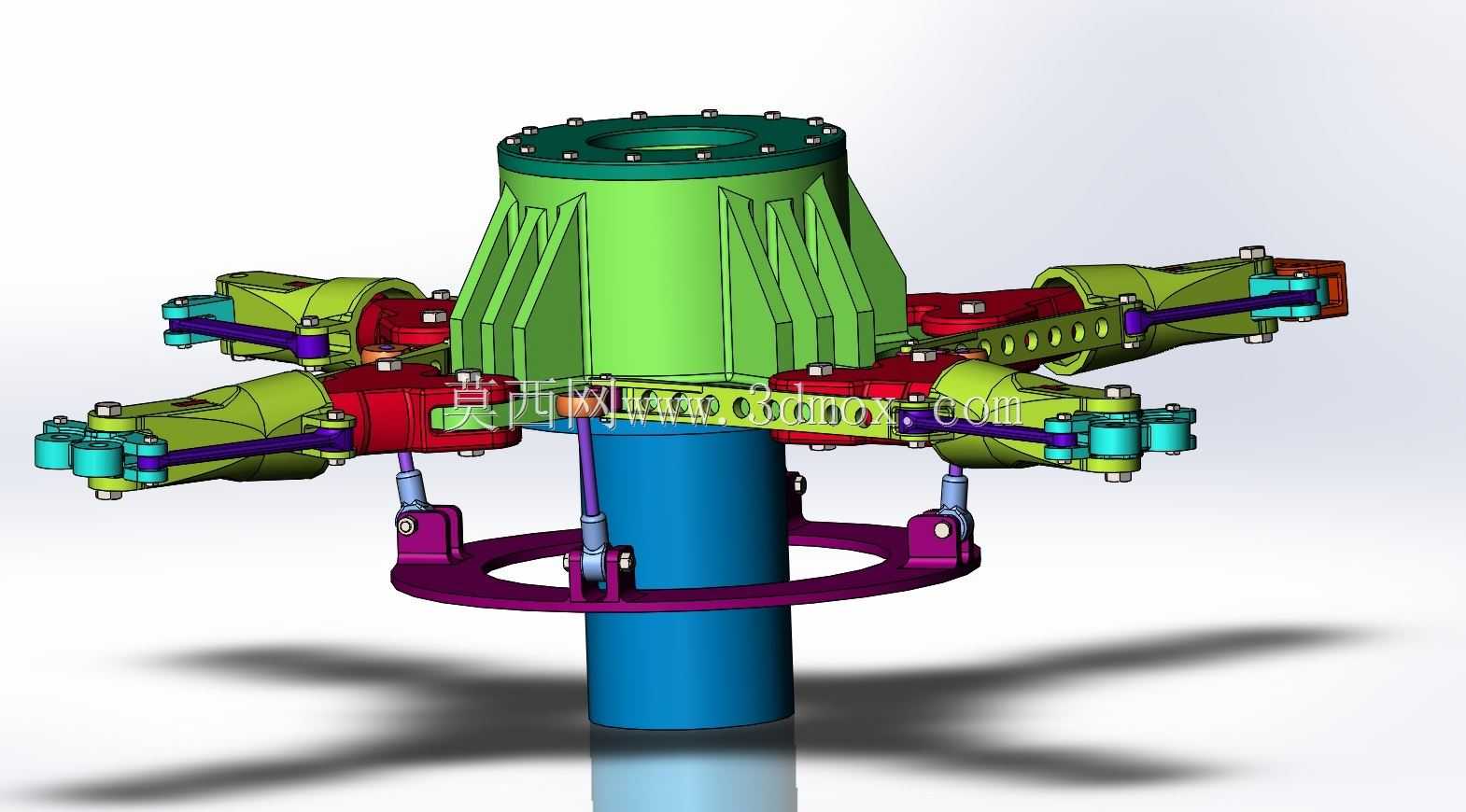

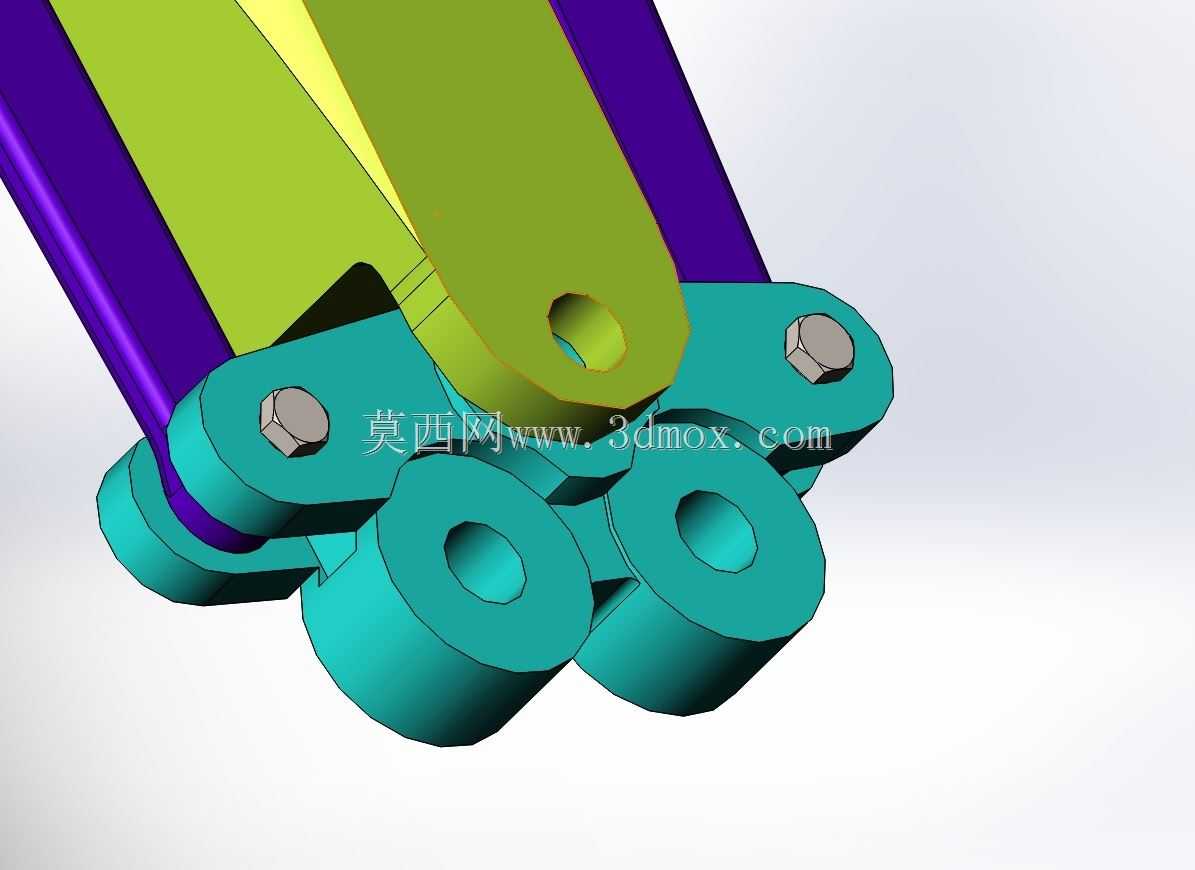

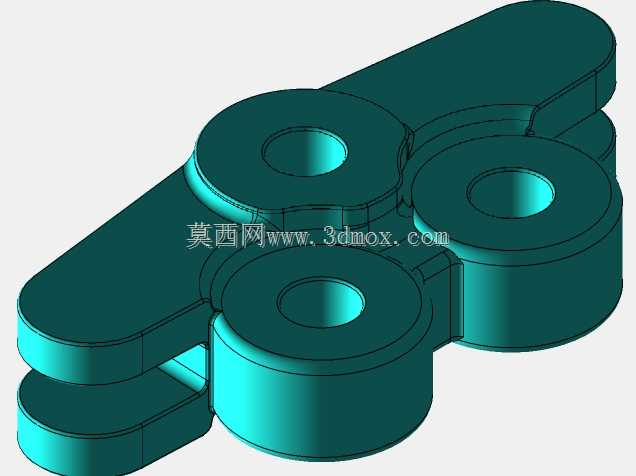

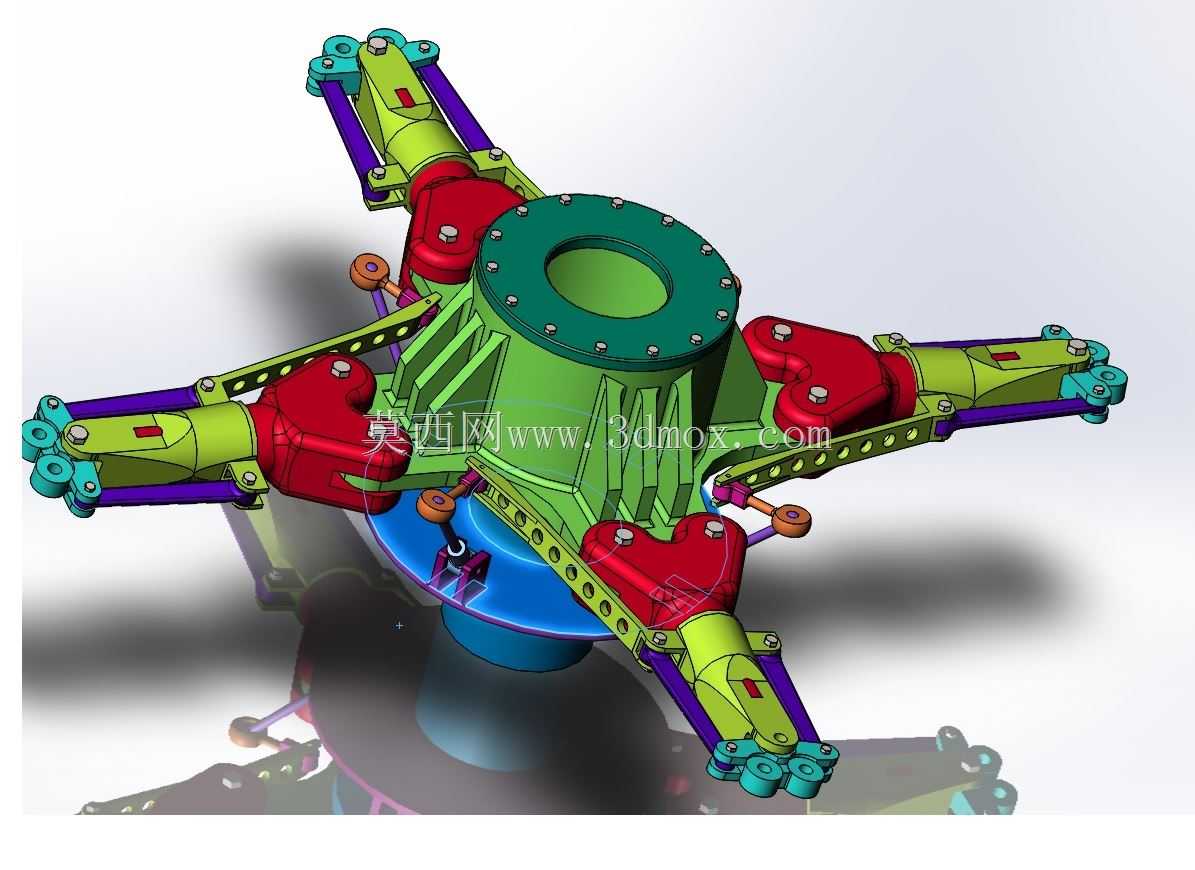

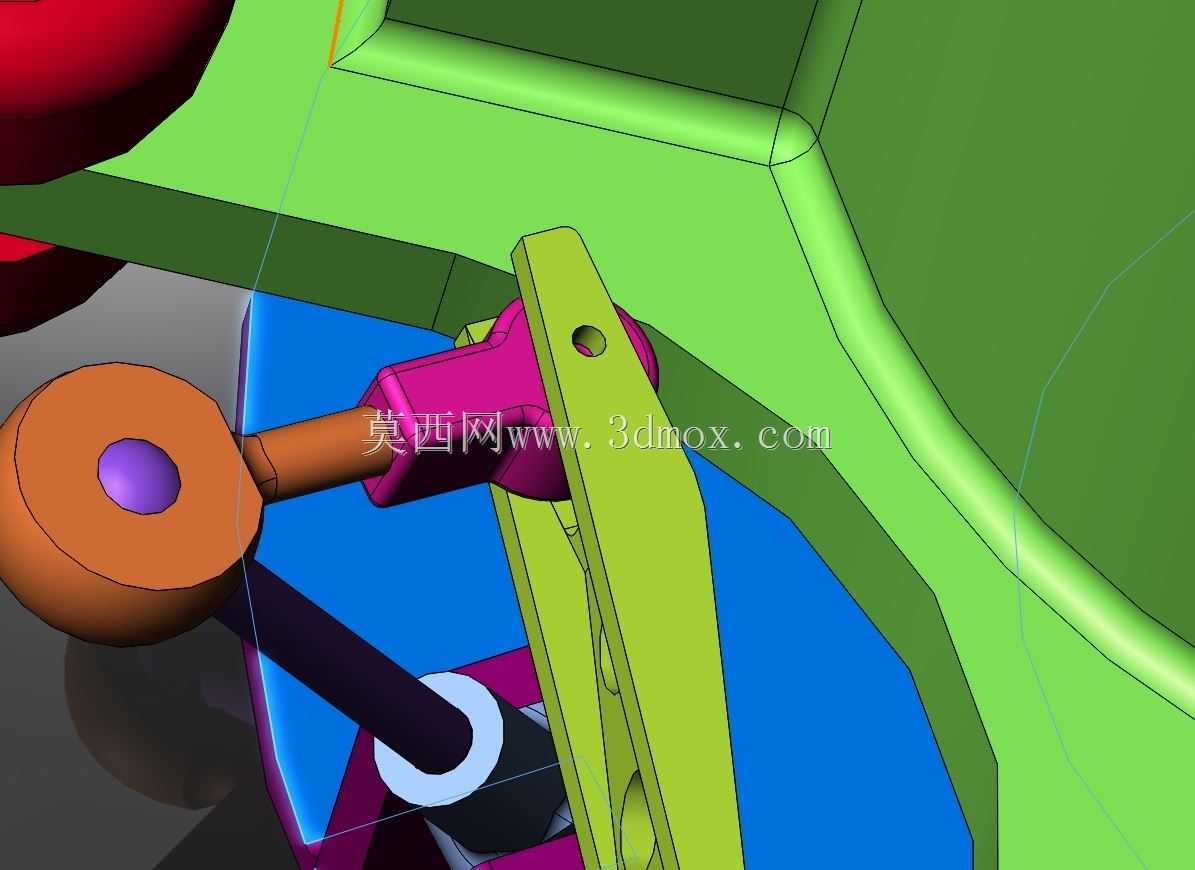

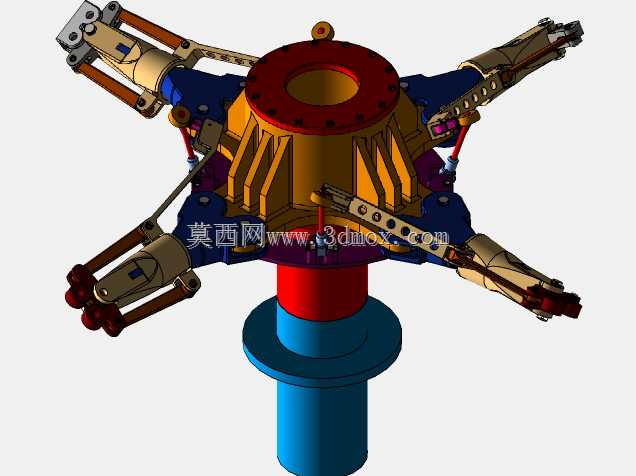

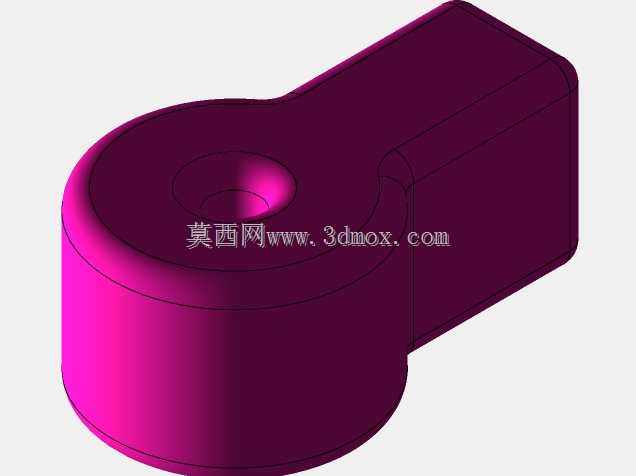

该斜盘结构是直升机旋翼操纵系统的核心传动构件，主要应用于单旋翼带尾桨构型的直升机旋翼系统中，承担着将飞行员操纵指令转化为旋翼桨叶周期变距与总距变化的关键作用，直接决定直升机的飞行姿态控制精度与机动响应能力。在实际飞行场景中，斜盘组件不随旋翼主轴高速旋转的不动环接收来自舵机的推拉载荷，通过周向布置的铰支连杆将动作传递至随旋翼同步转动的旋转环，再通过分布在旋转环上的多组变距拉杆连接每一片桨叶的变距摇臂，实现总距操纵时所有桨叶同步改变安装角以调整升力大小，周期变距操纵时不同方位桨叶安装角周期性变化以控制直升机的俯仰、滚转姿态。该结构在设计过程中充分参考了成熟武装直升机旋翼系统的布局逻辑，对核心传力路径进行了优化：中心毂体采用带加强筋的锥台构型，既保证轴向载荷传递的刚度，又尽可能降低结构自重；周向均匀布置的五组铰支接头采用分体式装配设计，蓝色构件为铰接支座，通过高强度螺栓与中心毂体连接，金色摇臂为连杆传动臂，关节处预留了标准轴承安装位，可有效降低传动过程中的摩擦损耗，同时预留了足够的摆动角度余量，满足大机动飞行时的变距行程需求；底部紫色环形构件为不动环的限位导向结构，与中心主轴之间设置有耐磨衬套安装位，可保证斜盘沿主轴轴向滑动与周向倾斜动作的顺畅性，避免卡滞风险。在安装边界设计上，中心毂体内孔与旋翼主轴采用间隙配合定位，顶部法兰盘设置有一圈均布的螺栓安装孔，可与旋翼毂的连接法兰实现刚性固定，所有外接拉杆的接头孔位均按照标准航空拉杆的球头尺寸设计，可直接与通用规格的变距拉杆、舵机连杆实现适配，整体结构的最大外径覆盖旋翼桨毂的安装范围，轴向安装高度预留了足够的操纵行程空间，不会与旋翼轴上的其他附件产生运动干涉。设计过程中额外在斜盘传动路径上增设了凸轮结构，可通过凸轮轮廓的型线设计匹配特定的操纵响应曲线，让变距动作的输入输出关系更贴合飞行控制的手感需求，也为后续的运动仿真动画演示提供了动作驱动基础，整个结构的所有铰接点均设置了润滑脂注油通道，可满足长期往复运动下的耐磨维护需求，关键承力部位的壁厚均经过载荷校核，可承受大过载机动下的交变载荷冲击。
