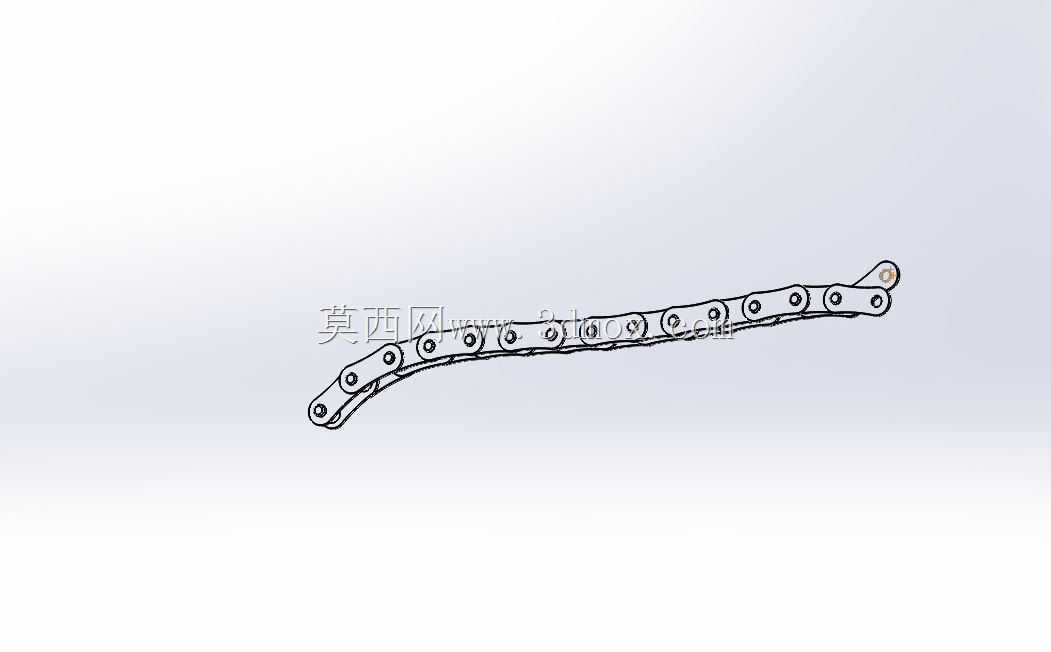

工业传动用单链条结构三维设计

　　链传动作为工业领域应用极广的机械传动形式，在输送设备、机床进给机构、农业机械、轻工包装线等场景中承担着动力传递、物料输送载体的核心作用，单链作为链传动结构里最基础的构型，是绝大多数多排链、特种输送链的设计原型，其结构合理性直接决定整套传动系统的运行稳定性、使用寿命与噪音表现。做这套单链结构设计的时候，最先要明确的是实际安装场景的边界约束，首先要匹配常规传动场景的中心距范围，单节链节的销轴中心距按照通用短节距精密滚子链的常用规格做基准，整链展开后的总长度适配常规0.8-1.2米中心距的传动布局，避免后续选型时出现链长过长导致的松边垂度过大、或者链长不足无法张紧的问题。设计过程中没有走常规的阵列偷懒路径，而是先从单个外链板、内链板的轮廓入手，链板的外形采用了8字形的经典等强度轮廓，这个轮廓不是随便画的曲线，是要保证链板在各个截面的抗拉强度尽量均匀，避免应力集中在链板的腰部或者销轴孔位置，毕竟链传动工作时紧边承受的拉力是周期性波动的，尤其是启动、制动瞬间的冲击载荷，很容易在应力集中位置萌生疲劳裂纹。内链板和套筒的配合采用过盈配合，外链板和销轴同样是过盈压装，滚子和套筒之间保留合适的间隙配合，保证滚子在啮合链轮的时候可以自由转动，减少和链轮齿面的滑动摩擦，这部分的配合间隙如果留大了，链条运行时的横向窜动会变大，高速传动时容易出现跳齿、脱链的问题，间隙留小了，滚子转动卡滞，会快速磨损链轮齿形，大幅缩短整套传动副的寿命。

　　做装配的时候特意验证了链节之间的铰接转动灵活性，相邻链节的弯折角度要满足和最小齿数链轮啮合时的包角要求，常规应用里最小链轮齿数取17齿的时候，相邻链节的相对转角大概在21度左右，设计时预留了足够的转动余量，避免链条绕上链轮的时候出现卡滞、附加载荷过大的问题。考虑到实际使用中的张紧需求，这套单链的结构预留了张紧调节的安装余量，不管是采用张紧轮张紧、还是通过调整主动从动轴的中心距张紧，链节的铰接灵活性都能适配松边的垂度变化，不会因为张紧力过大导致链节铰接处的摩擦阻力骤升。从功能特性上来说，单链结构相比同步带传动，能适应更恶劣的工作环境，比如有粉尘、少量油污、温度波动较大的车间场景，不会像同步带那样出现跳齿、带体老化断裂的问题，相比齿轮传动，它的中心距适应范围更大，不需要严格的箱体密封润滑，低速重载场景下的传动可靠性更高。设计的时候也考虑了安装时的对中要求，所有链板的侧面平面度做了约束，整链装配完成后侧向弯曲量控制在合理范围内，避免安装时因为两轴不对中，导致链条侧面和链轮齿侧发生偏磨，快速磨坏链板和链轮。另外，链节的销轴端部做了铆接结构的设计预留，实际生产中压装完成后可以通过铆边防止销轴从外链板中脱出，这部分结构细节如果忽略，链条运行一段时间后销轴窜出，会直接导致传动失效，甚至引发设备安全事故。在实际的设备选型应用中，这套单链结构可以直接作为传动系统的设计原型，根据传递功率、运行速度的需求调整链板厚度、销轴直径、滚子尺寸，

　　就能衍生出适配不同载荷等级的链条产品，比如轻型输送线用的小规格链条、重载传动用的加厚链板链条，都可以在这个基础结构上做参数调整。建模过程中特意把每个零件的配合关系做了完全定义，没有出现悬空的配合或者过定义的问题，后续做运动仿真的时候，可以直接添加旋转马达、接触约束，模拟链条和链轮的啮合传动过程，验证传动过程中的干涉情况、链节的运动轨迹，提前排查设计中可能存在的运动卡滞点。很多新手做链条设计的时候容易犯的错误是直接线性阵列链节，忽略了链条绕链轮时的弧形排布，还有链节之间的铰接自由度，做出来的模型是刚性的整链，根本没法做运动仿真，也没法指导实际生产，这套结构在建模的时候就按照实际的铰接关系做了装配，每个链节都保留了相对转动的自由度，

　　不管是直线段的排布还是绕链轮的弯曲段，都能真实还原实际链条的运动状态。从安装边界上来说，这套单链的宽度方向尺寸，也就是链板外侧的总宽度，控制在常规同节距链条的标准尺寸范围内，适配标准链轮的齿宽，不需要单独定制非标链轮，用户在实际设计设备的时候，可以直接选用标准链轮配合，降低采购和加工成本。另外，滚子的外径尺寸也符合标准链轮的齿沟圆弧要求，啮合的时候滚子和齿沟的接触是线接触，接触应力分布均匀，不会出现局部应力过大导致的链轮齿面点蚀问题。在润滑结构的考虑上，套筒和销轴之间的间隙预留了润滑脂的存储空间，实际使用中可以定期在铰接位置加注润滑脂，减少铰接副的磨损，延长链条的使用寿命，毕竟链条的失效形式里，销轴和套筒的磨损占了很大比例，磨损之后链节距变大，会导致啮合冲击变大，出现跳齿、脱链的问题，合理的间隙预留就是为了给润滑和磨损留足余量。
