车间真空软管多规格转接适配支座

　　这套转接支座主要面向车间内真空管路的临时接驳与固定布设场景，常见于维修工位、装配台、小型负压试验台以及车载维修工具组中。现场作业时，真空泵或负压源引出的软管规格往往并不统一，操作人员需要在不同口径之间快速切换，若直接用普通管箍强行套接，容易出现漏气、脱落、软管弯折后截面被压瘪等问题。该适配器把三段常用管径的插接端整合在同一支座上，末端可分别匹配2.5、1.5、1.25三种车间常见真空软管尺寸，减少现场反复寻找异径接头的时间。

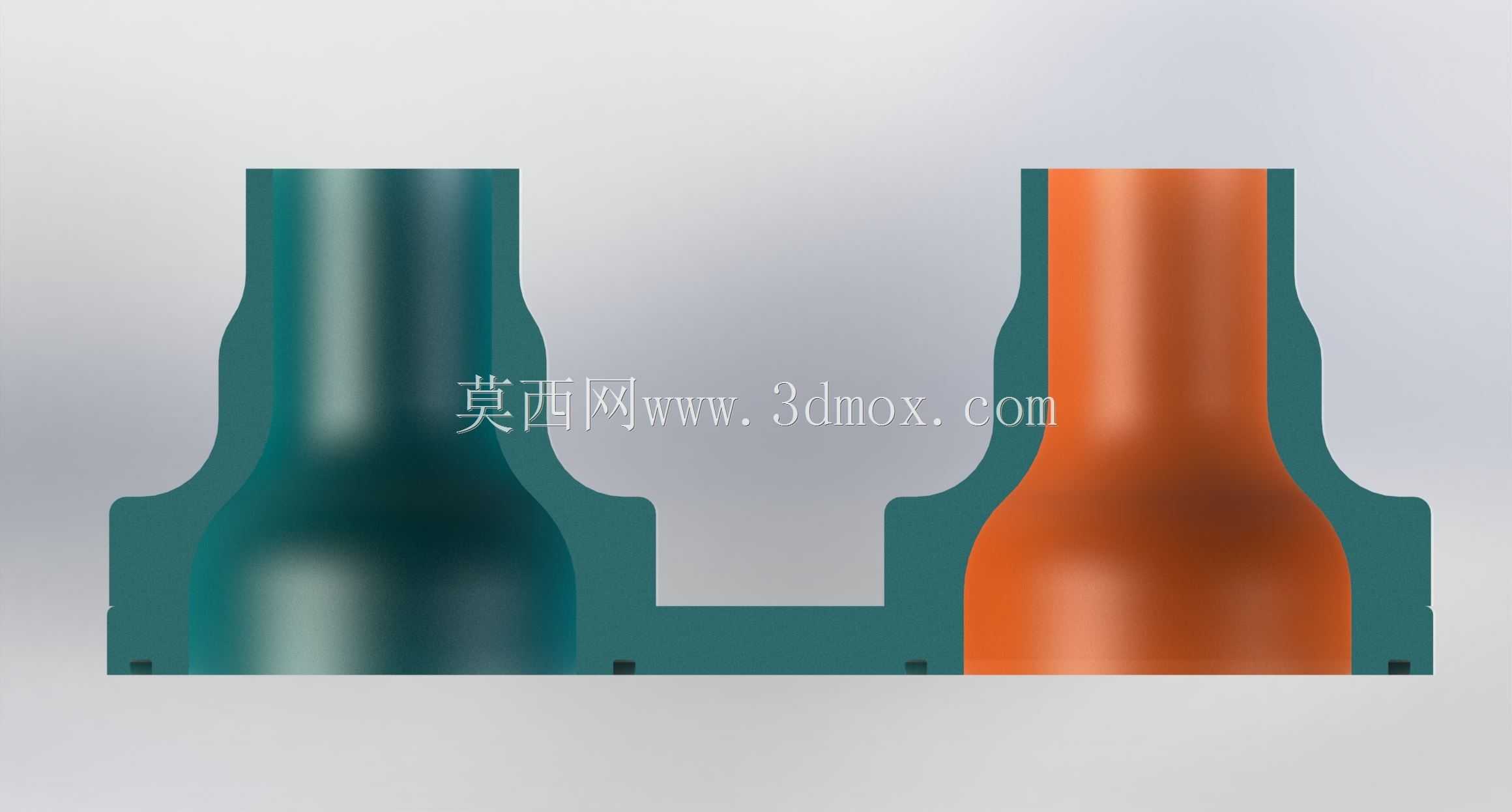

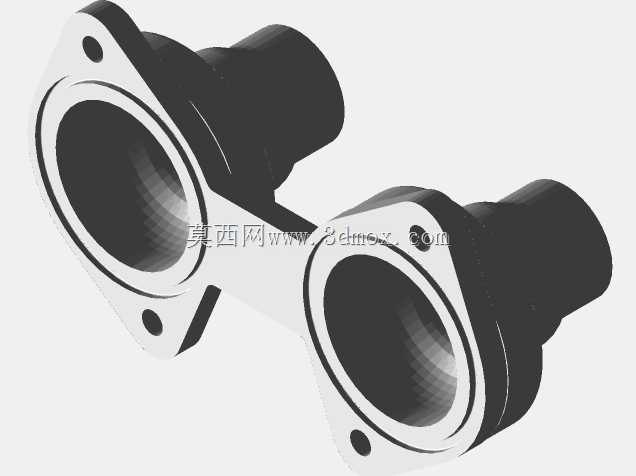

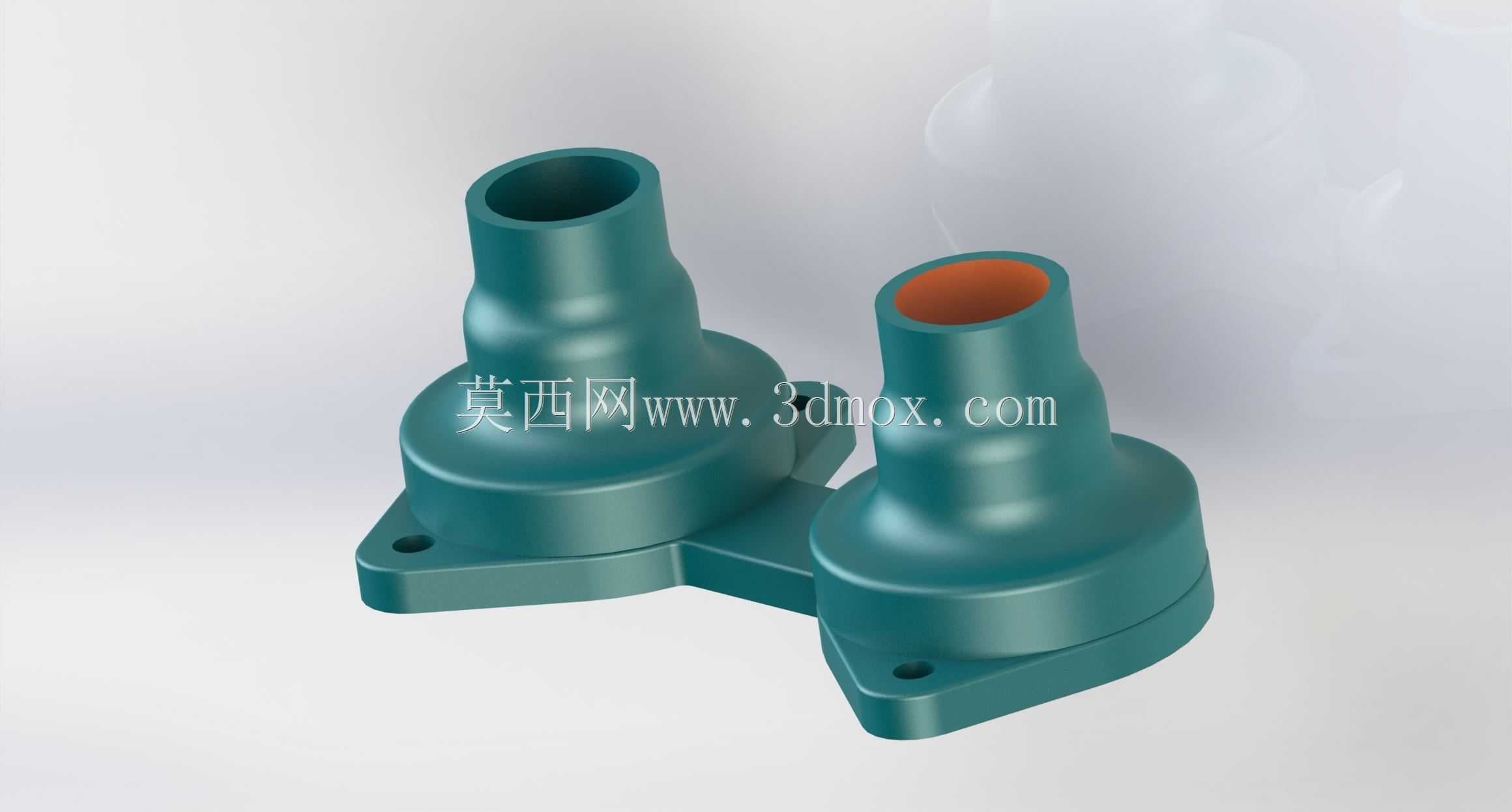

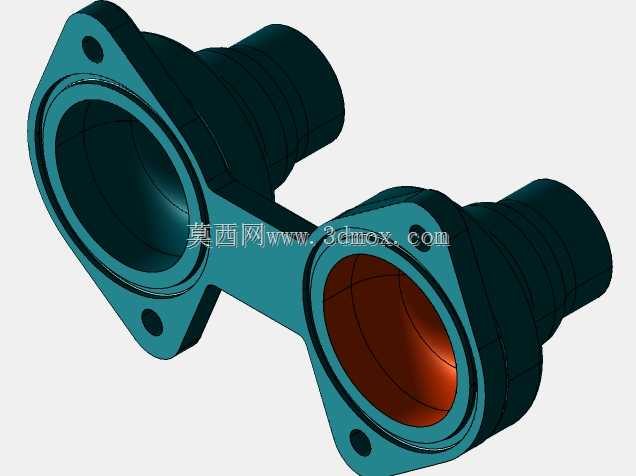

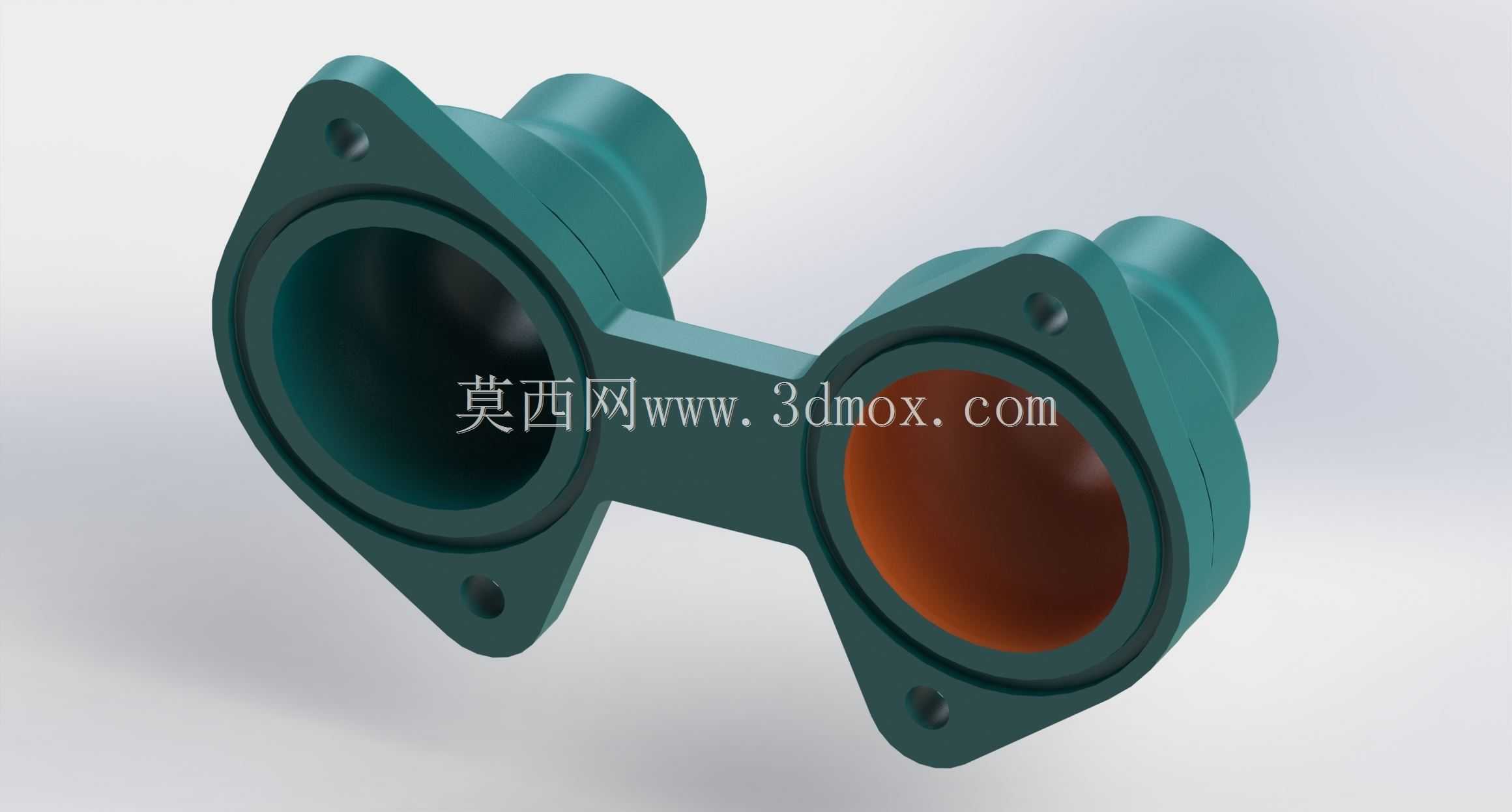

　　从结构上看，两个插接主体通过中间连接板连成一体，底部各带一个带安装孔的法兰耳板。耳板孔位用于把整件固定在工作台侧板、设备机架或维修车面板上，避免软管受拉时接头被拽动；中间连接板既承担定位作用，也让两个接头之间保持稳定间距，管路排布更规整。插接段采用阶梯锥面过渡，软管套入后可依靠锥面形成抱紧趋势，配合管箍能够获得较可靠的密封。端部开口保持通畅，内腔过渡处避免突变台阶，以降低负压气流阻力。

　　建模时先按软管内径确定各插接段的配合直径，再根据管壁厚度和插拔深度确定锥段长度。底座法兰需要兼顾安装空间与受力，耳板宽度不宜过大，否则在密集工位上会与相邻夹具干涉；孔边到外壁的距离则要保证拧紧螺钉时不出现局部开裂风险。两个接头的高度差和中心距应结合实际布管方向确定，使软管接入后保持自然弯曲，避免短距离强行折弯。

　　外形边界方面，整件属于低矮紧凑的管路附件，安装时重点控制底座贴合面、螺钉孔位置以及插接端顶端高度。对于需要频繁更换软管的工位，可在锥面外端保留一小段直圆柱导向区，方便软管快速套入；对于固定管路，则可在锥段增加环槽，用于卡箍或扎带定位。支座底部与安装面贴合后，负压工作状态下的拉力会通过耳板传递到紧固件，因此孔位周边厚度和连接板过渡圆角都需要保留足够余量。

　　在实际选型中，这类适配器并不替代标准真空快换接头，而是作为低成本、多规格兼容的辅助转接件使用。它适合规格杂、更换频繁、现场空间有限的维修与装配环境。结构设计上把插接、密封、固定和多口径转换集中处理，使一件工具即可覆盖多种软管接驳需求，同时法兰支座形式也让临时管路更容易整理成稳定、可重复使用的工位配置。
