汽车用开槽通风盘式制动刹车盘结构

　　在乘用车与轻型商用车的底盘制动系统选型中，盘式制动器早已凭借散热快、制动稳定性强、抗热衰退性能优异的特点，逐步替代传统鼓式制动器成为前轮制动的标配方案，这款开槽式结构的制动盘，正是针对频繁制动工况下的散热与排屑需求做的定向优化设计。日常行驶过程中，车辆在山区长下坡路段连续制动、城市拥堵路况反复点刹时，制动盘与摩擦片接触区域会快速积聚大量摩擦热，普通平面制动盘在高温下容易形成气膜、水膜，还会堆积摩擦产生的磨屑，导致制动踏板脚感偏软、制动距离变长，也就是工程上常说的热衰退现象，而这款盘体上的弧形开槽与分布钻孔，首先解决的就是高温工况下的气体、液体导流问题，摩擦界面的空气可以顺着槽道快速排出，雨天行驶时盘面的水膜也能被槽边快速刮破，避免水滑导致的制动滞后。

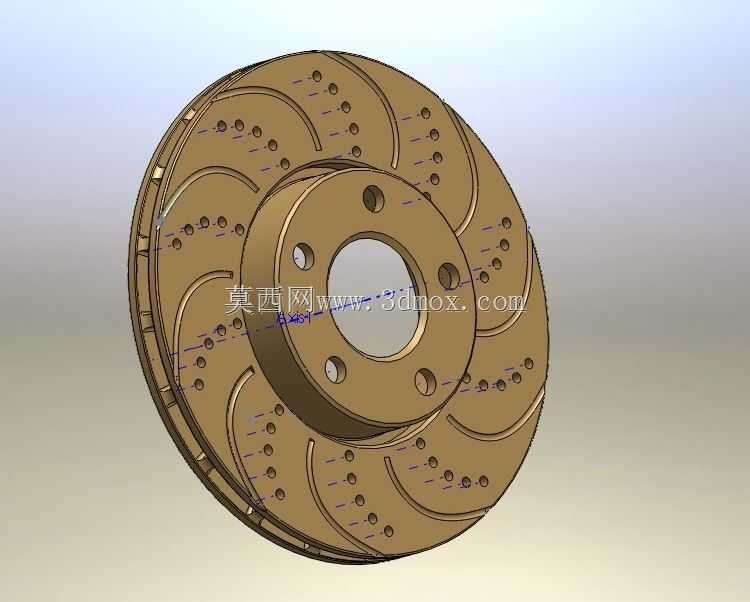

　　从结构设计逻辑来看，这款制动盘采用了典型的分体式安装结构，中心的轮毂安装座与外圈的摩擦环做了厚度差设计，安装座区域预留了5个均匀分布的螺栓过孔，对应乘用车轮毂常见的5孔安装规格，安装面的平面度公差需要控制在0.02mm以内，才能保证装车后制动盘的端面跳动量符合要求，避免高速制动时出现方向盘抖动的问题。外圈摩擦环的两侧盘面都加工了对称分布的弧形导流槽，槽道的走向顺着制动盘旋转的切线方向设计，当盘体随车轮转动时，槽道会像离心风扇的叶片一样，带动周边空气形成定向流动，把摩擦产生的热量快速带离盘面，相比同尺寸的实心制动盘，这种带开槽结构的通风盘在连续制动工况下的盘面温度能降低15%-20%，有效延长摩擦片的使用寿命，也能减少高温下制动盘产生热变形的概率。

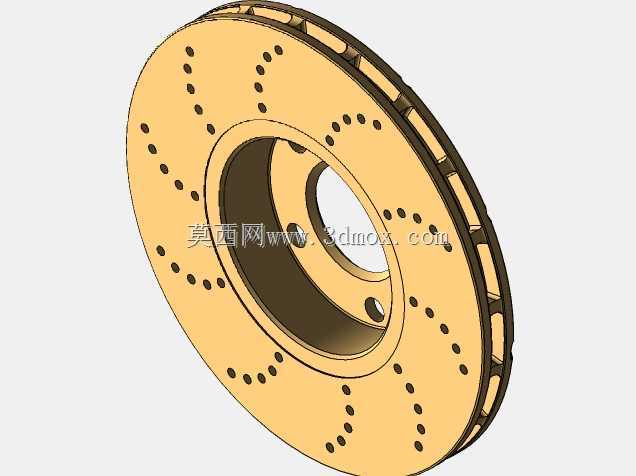

　　在实际安装边界的匹配上，这类制动盘的摩擦环外径通常适配15-17寸的轮毂尺寸，安装座的中心定位孔直径对应轮毂轴头的配合尺寸，装配时需要保证定位孔与轴头的过渡配合公差，避免装配间隙过大导致制动抖动。盘体上的钻孔并非完全打通的通孔，而是做了一定深度的盲孔设计，这些孔位一方面可以容纳摩擦片磨损产生的磨屑，避免磨屑在摩擦面形成磨粒磨损，加剧盘面的沟槽拉伤，另一方面也能增加摩擦面的空气接触面积，辅助提升散热效率。设计过程中需要特别注意槽道与孔位的分布均匀性，要对整个盘体做动平衡校核，避免因为开槽钻孔导致的质量分布不均，在高速旋转时产生离心振动，通常成品制动盘的动平衡剩余不平衡量需要控制在5g·cm以内，才能满足高速行驶的NVH要求。

　　从实际使用场景的适配性来看，这款开槽制动盘不仅适用于普通家用乘用车的日常行驶需求，也能满足入门级性能车、改装车的轻度激烈驾驶需求，相比打孔划线的高性能制动盘，这种弧形开槽的设计在保证散热排屑性能的同时，减少了盘面的应力集中点，不容易在高温急冷的工况下出现盘体开裂的问题，使用寿命比全打孔的制动盘更长，维护成本也更低。在摩擦片的匹配上，这类开槽盘可以适配半金属、陶瓷等多种材质的摩擦片，槽道的边缘不会对摩擦片造成过度的异常磨损，日常使用中只需要定期检查盘面的磨损量，当摩擦环的厚度磨损到极限刻度时及时更换即可，不需要额外的特殊维护。

　　建模过程中，这类制动盘的结构需要重点关注槽道的扫描路径设计，要保证两侧盘面的槽道完全对称，孔位的分布要做圆周阵列的等距校核，安装座的螺栓孔位置度需要严格对应轮毂的安装孔距参数，避免出现装车孔位不对中的问题。同时盘体的过渡圆角设计也不能忽略，摩擦环与安装座连接的位置需要做足够大的圆角过渡，减少应力集中，避免在长期制动的交变载荷下出现连接位置的疲劳断裂。整个盘体的材质通常选用灰铸铁材质，建模时不需要额外做内部材质的区分，只需要把外形结构、安装尺寸、槽道孔位的参数准确还原，就能满足后续工程出图、装配校核、仿真分析的使用需求。
