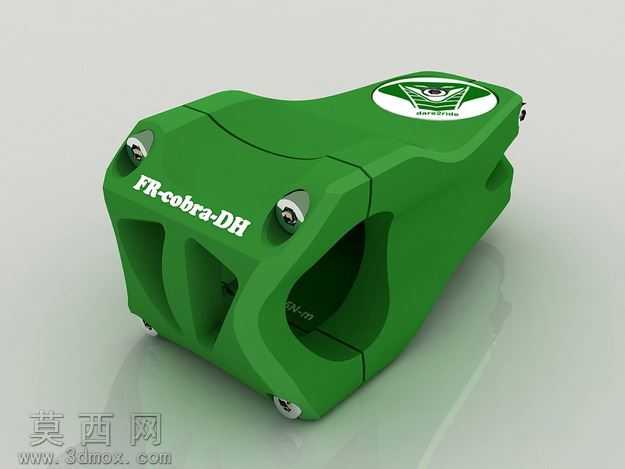

眼镜蛇FR款DH自行车把立结构设计

本作品为山地速降自行车专用把立三维设计，整体围绕FR自由骑、DH速降场景的高强度使用需求展开建模设计。建模阶段首先基于把立与车把、前叉舵管的装配标准确定核心安装尺寸，采用一体化流线型外观设计思路，主体轮廓通过多段曲面放样构建，还原眼镜蛇造型的仿生设计语言，既降低高速骑行时的正面风阻，也通过流畅的曲面过渡分散受力应力。模型结构上采用对锁式抱紧结构，分别设置车把抱紧腔与前叉舵管抱紧腔，抱紧缝处预留合理的形变间隙，配合四颗锁紧螺栓的安装位设计，保证装配后抱紧力均匀分布，避免应力集中导致的部件开裂。材质设定上主体选用7075铝合金作为加工基材，渲染阶段赋予主体哑光绿色阳极氧化质感，表面印刷标识采用丝网印刷的哑光白材质效果，锁紧螺栓采用不锈钢金属质感，还原真实数控加工后的成品视觉效果。结构细节处针对速降骑行的大冲击载荷做了优化，在抱紧腔外侧设置加强筋结构，在不显著增加重量的前提下提升结构刚性，所有边角位置均做R角过渡处理，既避免加工后出现锐边，也进一步降低应力集中风险。设计过程中充分考虑数控批量生产的工艺可行性，所有曲面均满足三轴CNC加工的走刀要求，无倒扣、极小内R角等不利于量产加工的结构，抱紧缝的宽度、螺栓孔的深度与沉头尺寸均严格遵循机械加工标准，可直接导出加工图纸用于批量生产。模型装配关系完整，各部件间无干涉，渲染阶段采用工作室柔光环境，突出产品的曲面质感与结构细节，清晰展示把立的外观特征与结构布局，整体设计兼顾仿生外观辨识度、骑行结构强度与量产加工可行性，适配高强度山地骑行场景的使用需求。
