扇形喷雾平扁型三通喷嘴头结构

　　这类平扁型喷嘴头在农业植保喷杆喷雾机、工业高压清洗设备、车间降尘喷淋系统、涂装前处理喷淋段都有极高的装机量，和常规锥形喷嘴不同，它喷出的扇形雾面覆盖均匀度更高，边缘雾滴粒径梯度小，不会出现中心流量过大、两侧漏喷的问题，在条播作物叶面施药、带钢表面冲洗、厂房扬尘点定点抑尘的工况下，能在固定安装高度下获得更宽的有效覆盖幅宽，减少同截面下的喷嘴布置数量，降低管路系统的整体流量损耗。

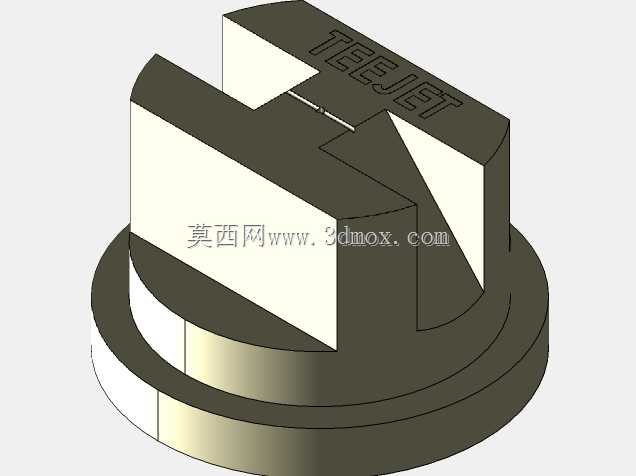

　　从结构设计逻辑来看，这款喷嘴头采用下部外螺纹旋接的安装基准，和常规快拆喷嘴的安装边界完全兼容，下部圆柱段的外径尺寸适配市面上主流的喷嘴座安装孔，拧紧后上端的定位切边刚好和喷幅方向对齐，现场安装时不需要额外调整角度，只要将切边平行于喷杆轴向，就能保证喷出的扇形雾面互相搭接不出现漏喷空白带。上端的V型导流槽是整个喷嘴的核心功能区，槽道的加工角度直接决定了扇形雾的扩散角度，槽口边缘的锐边完整性会直接影响雾形的规整度，建模时特意保留了槽道与主体衔接处的微小圆角，避免实际加工时应力集中导致高压工况下槽口崩裂，延长喷嘴的连续使用寿命。

　　喷嘴头部的品牌标识位做了下沉式刻字设计，不会因为频繁拆装拧动导致标识磨损，方便现场运维人员快速识别喷嘴的流量规格与喷雾角度，不用拆下来核对参数。主体的壁厚分布做了针对性优化，下部螺纹连接段的壁厚满足1.5MPa工作压力下的强度要求，不会出现管路水锤冲击导致的螺纹开裂，上端导流段的壁厚在保证结构强度的前提下做了减薄处理，减少注塑或者机加工时的材料损耗，也能降低整体重量，避免长喷杆上安装过多喷嘴后出现喷杆下垂变形的问题。

　　实际选型搭配时，这类喷嘴可以和三通接头、防滴漏阀体直接组合，在喷杆上实现等间距布置，不同流量规格的喷嘴可以通过更换头部快速切换，不需要改动整体管路布局。针对不同的喷雾压力工况，导流槽的入口处做了稳流段设计，水流进入导流槽前先经过一段等径直段稳流，消除管路内的紊流影响，保证不同压力下的雾形偏移量控制在允许范围内，不会出现压力升高后雾面扭曲、单侧流量偏大的问题。在植保作业场景下，这种平扁扇形喷嘴的雾滴穿透性更好，能穿过作物上层叶片到达中下部的病虫害附着位置，相比空心锥形喷嘴的飘移率更低，在风速3级以内的户外作业环境下也能保证有效喷幅内的药液沉积均匀度。在工业清洗场景下，扇形射流的打击力分布均匀，不会像实心锥形喷嘴那样出现中心打击力过大冲坏工件表面、两侧清洗力度不足的问题，适合平板类工件的连续通过式清洗工序。建模过程中对安装配合面的公差做了合理预留，外螺纹的尺寸精度满足和标准喷嘴座的旋合要求，密封端面的平面度控制在合理范围内，安装时只需要加一个常规的橡胶密封垫就能实现高压下的无泄漏，不需要额外涂抹密封胶，方便现场快速更换维护。
