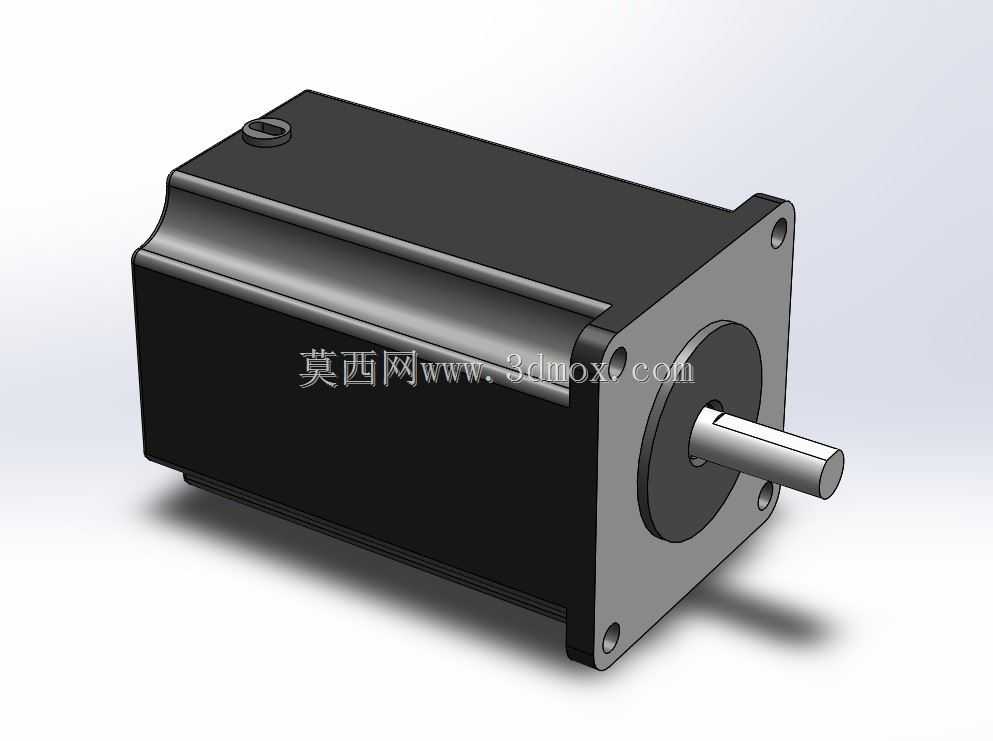

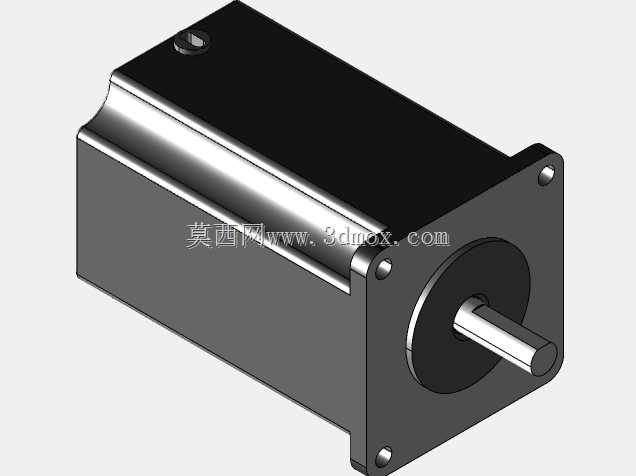

诺富特60HS40型NEMA标准步进电机结构

　　在自动化装配线、小型数控雕铣设备、3D打印运动轴、电子元器件贴片工位这类需要精准开环位置控制的场景里，适配NEMA安装标准的60系列步进电机一直是中小负载传动方案里的选型常客，这次拆解建模的诺富特60HS40机型，就是针对法兰安装尺寸60mm区间的负载需求做的结构还原。做这类电机三维建模的时候，最先要卡准的就是安装边界的尺寸链，毕竟很多设备的安装板都是在设计初期就预留好孔位，一旦安装孔的中心距、止口的配合公差、输出轴的伸出行程和键槽尺寸出现偏差，整个传动副的装配就会出现干涉，哪怕后期强行安装，也会因为同轴度偏差导致电机运行时出现径向跳动，轻则增大运行噪音加快轴承磨损，重则导致丢步影响设备的定位精度。从实际应用的角度说，

　　这款电机的方形机壳设计是兼顾散热和安装便利性的选择，机壳采用拉伸铝型材加工，表面做了阳极氧化处理，既可以在持续运行时通过壳体表面把绕组产生的热量快速散到周围空气里，也能让四个安装面都可以作为基准面适配不同方向的固定需求，不管是水平安装在设备横梁上，还是垂直倒装在滑台模组的端部，都不需要额外做转接支架就能完成固定。输出端的法兰止口是和安装板定位孔做间隙配合的，设计的时候特意把止口的倒角做了15度的导向斜角，现场装配的时候不用反复调整对位，只要把止口卡进安装板的定位孔，四个固定螺丝就能顺利穿入锁紧，能减少一线装配人员的对位时间。输出轴采用的是标准圆柱轴带扁位的结构，没有额外加工键槽，这是针对中小扭矩输出场景做的优化，毕竟这款电机的保持扭矩属于60系列里的中等水平，搭配同步轮、联轴器的时候，只要锁紧螺丝顶在轴的扁位上，就能传递足够的扭矩，不会出现相对转动，相比带键槽的轴，这种结构加工成本更低，装配的时候也不需要额外配键，对于负载扭矩不超过2N·m的传动场景完全够用。建模的时候特意还原了电机尾部的出线端结构和端盖的固定螺丝位置，很多工程师做整机装配的时候容易忽略尾部的出线空间，导致电机装上去之后电源线被机壳或者其他部件挤压，时间长了线皮破损出现短路故障，这个模型里把尾部的出线护套长度、接线端的最小转弯半径都做了1:1还原，在做设备布线规划的时候，可以直接把模型放进装配体里测量预留的走线空间，避免后期装配时出现线缆干涉的问题。

　　另外端盖上的固定螺丝采用的是内六角沉头设计，螺丝头部完全沉入端盖表面，不会突出在外，哪怕电机安装位置旁边紧邻其他运动部件，也不会出现螺丝刮蹭部件的问题。从设计思路上看，这款电机的绕组部分和定子转子的配合间隙做了严格的尺寸控制，模型里虽然是外观和安装结构的还原，但在做装配干涉检查的时候，可以直接参照这个模型的外形尺寸预留电机的运行空间，不需要额外给电机外壳预留多余的避让量，因为实际产品的外壳加工公差控制在0.1mm以内，只要按照模型的尺寸预留0.2mm的安全间隙，就能保证电机运行时不会和周围部件产生摩擦。在点胶设备、小型皮带输送线、自动锁螺丝机这类设备的选型里，这款电机的长度尺寸属于短机身设计，相比同系列更长机身的大扭矩型号，

　　它的整体重量更轻，安装在运动滑台上的时候，不会给滑台的传动带来过多的额外负载，能提升滑台的动态响应速度，特别适合那些需要频繁正反转、启停加速度较高的运动场景。很多刚入行的结构工程师做设备设计的时候，容易只看电机的扭矩参数就选型，忽略了电机的机身长度、安装孔位、出线方向这些细节，导致后期采购回来的电机装不上，或者装上去之后和其他部件干涉，用这个精准还原的三维模型做前期的装配验证，就能在设计阶段把这些潜在的装配问题排查掉，减少后期打样整改的时间和物料成本。另外电机前端盖的轴承室位置也做了结构还原，在做电机和减速器、制动器这类附件搭配的时候，可以直接参照前端盖的端面尺寸做转接法兰的设计，保证附件和电机输出轴的同轴度，提升整个传动系统的运行稳定性。
