TEEJET标识扁扇型喷嘴头结构设计

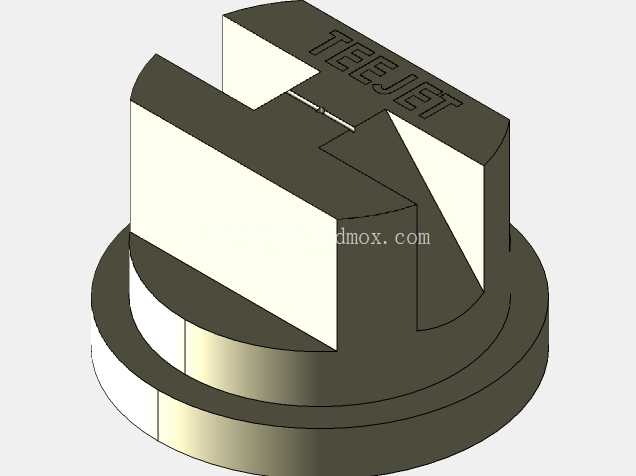

　　这款扁扇型喷嘴头的结构设计，核心围绕流体均匀雾化、安装适配性两大工程需求展开，在农业植保、工业喷淋、表面处理等场景中，这类喷嘴的喷幅一致性、雾化颗粒均匀度直接决定作业效果。从结构上看，主体采用下部圆柱基座加上部异形导流腔体的组合形式，下部圆柱基座为安装定位基准，外圆面做了光滑过渡处理，适配常规内螺纹喷嘴座的安装公差，安装时基座端面可与密封垫圈完全贴合，避免高压流体从安装缝隙泄漏，基座的轴向长度经过匹配设计，既保证拧入安装座后有足够的螺纹啮合长度承受流体压力，又不会因过长导致安装后突出过多干涉周边管路布局。上部导流腔体的开槽结构是实现扁扇喷雾的核心，腔体内部的流道从入口处的圆形截面逐步过渡到出口处的窄缝形截面，流道内壁做了顺滑的曲面过渡，没有直角突变结构，避免流体在流道内部形成紊流、涡流，减少压力损失的同时，保证流体到达出口时流速均匀，喷出后形成边缘清晰、厚度一致的扇形喷雾面，不会出现中间流量大、两侧流量小的不均匀问题。顶部刻印的TEEJET标识区域做了微凸处理，既不影响流道内部结构，也方便现场运维人员快速识别喷嘴类型，避免错装不同喷幅、流量的喷嘴导致作业参数失配。

　　喷嘴头的出口边缘做了尖头收窄处理，这个细节设计是为了减少出口处的流体挂壁现象，高压流体喷出后不会在出口边缘残留积液，避免积液滴落影响喷雾均匀性，尤其是在喷涂药剂、涂料的场景中，挂壁积液滴落会造成工件表面出现液痕、药斑，直接影响作业质量。从实际应用角度看，这类扁扇喷嘴在大田植保作业中，多个喷嘴按固定间距排布在喷杆上，每个喷嘴的扇形喷幅会在作物冠层上方形成均匀重叠的覆盖带，设计时需要保证单个喷嘴的喷幅角度偏差控制在极小范围内，否则会出现局部漏喷、重复喷施的问题；在工业零部件清洗工位，这类喷嘴的扁扇喷流可以形成带状冲击面，配合输送线的匀速移动，能够对工件表面的连续区域进行均匀冲洗，尖头出口的设计也能减少清洗液在喷嘴口的残留，避免长时间停机后残留液体干结堵塞流道。

　　建模过程中，流道部分的曲面过渡是重点，需要严格控制截面变化的曲率，保证流体在流道内的流速变化平缓，从入口的稳压段到出口的导流段，每一段的截面收缩率都经过匹配，既保证流体在出口处达到足够的雾化速度，又不会因收缩过快导致流道内部出现气蚀，缩短喷嘴的使用寿命。外部的安装基座尺寸适配行业通用的喷嘴安装接口，不需要额外定制转接件就可以直接替换现有设备上的同类型喷嘴，降低现场运维的配件替换成本。上部腔体的外形做了切削平面设计，安装时可以用扳手卡在平面上施加拧紧力矩，不会因为外形圆滑导致拧紧时打滑，同时平面的位置经过布局，拧紧后不会遮挡出口的喷雾方向，保证安装后喷流方向对准作业区域。

　　整个零件的壁厚设计均匀，没有出现壁厚突变的区域，不管是采用机加工还是注塑工艺生产，都能减少加工或成型过程中的变形量，保证成品的尺寸精度，尤其是出口窄缝的尺寸公差，直接影响喷雾角度和流量，均匀的壁厚可以让成型后的窄缝尺寸偏差控制在允许范围内，不需要二次加工就能满足使用要求。在实际选型过程中，这类喷嘴的安装边界需要提前匹配：下部基座的外径要小于安装座的内孔直径，预留合理的安装间隙方便拆装，同时轴向安装长度要保证密封垫圈有足够的压缩量，通常压缩量控制在垫圈厚度的20%-30%之间，既保证密封效果，又不会因压缩过度导致垫圈永久变形失效。喷嘴的整体高度要适配喷杆或喷淋架的安装空间，避免安装后与周边的管路、防护结构发生碰撞，尤其是在多喷嘴并排排布的场景中，相邻喷嘴的上部腔体不能互相干涉，要预留足够的拆装空间，方便单个喷嘴损坏时不用拆卸周边部件就能快速更换。
