轻量化镂空四轴无人机机架结构设计

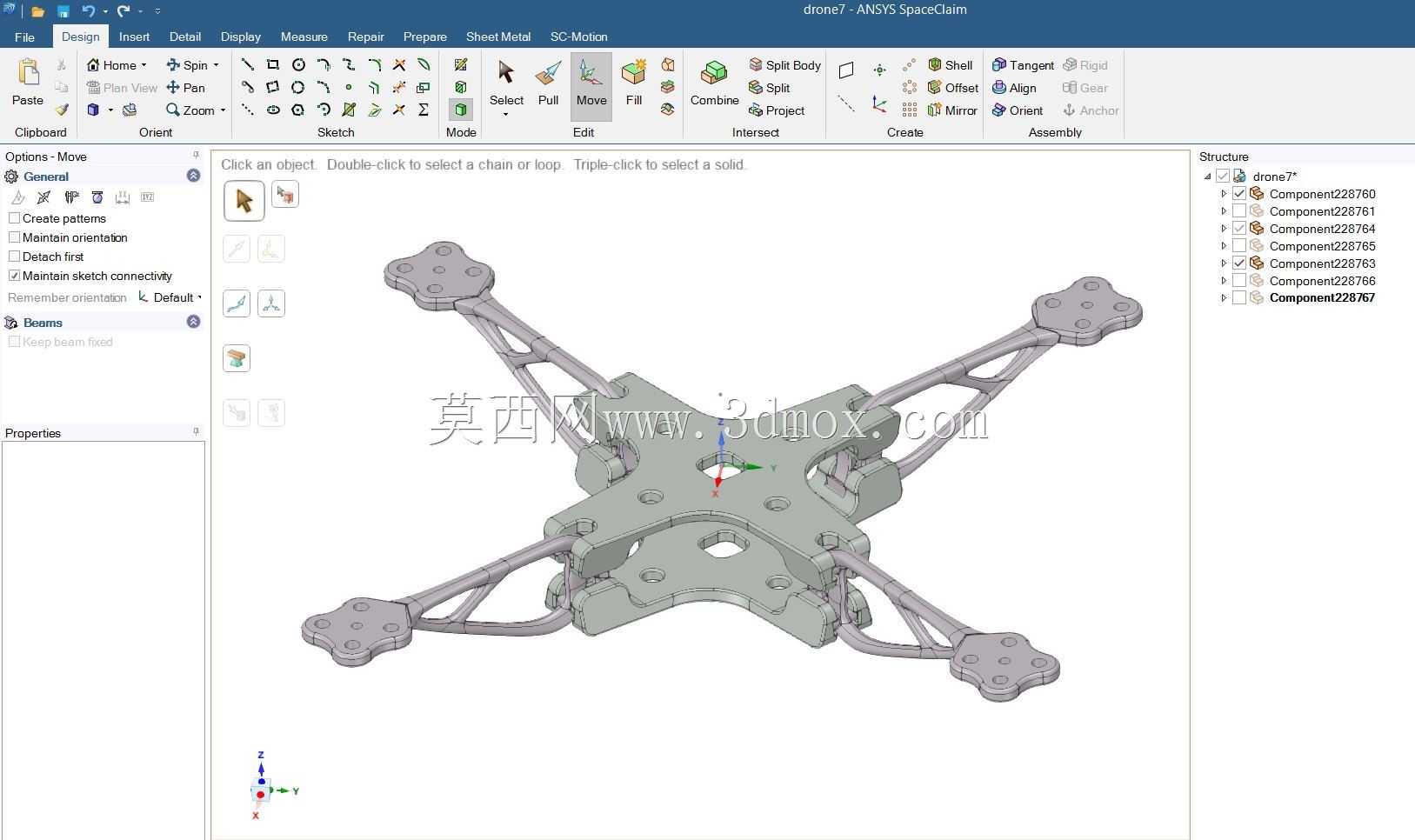

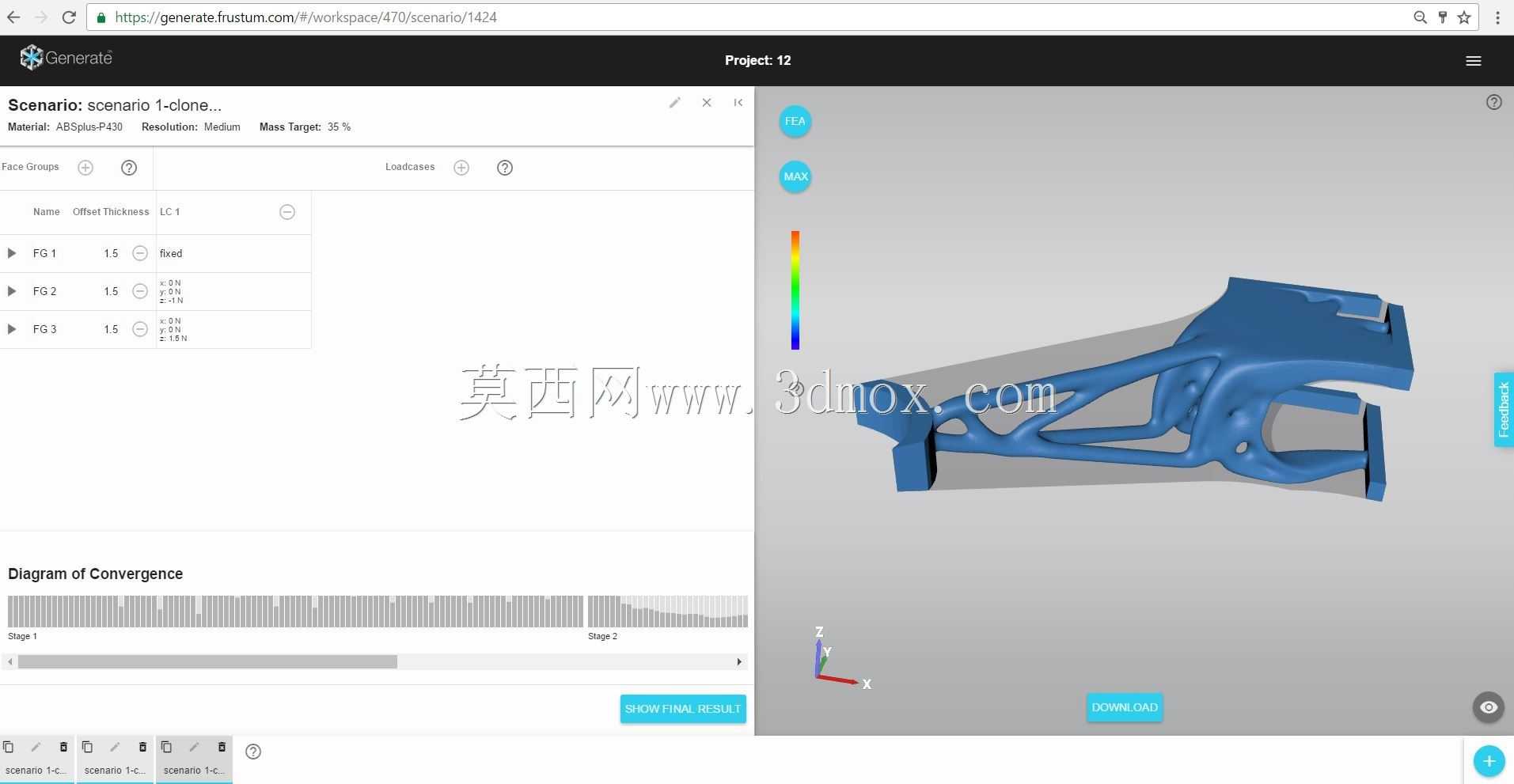

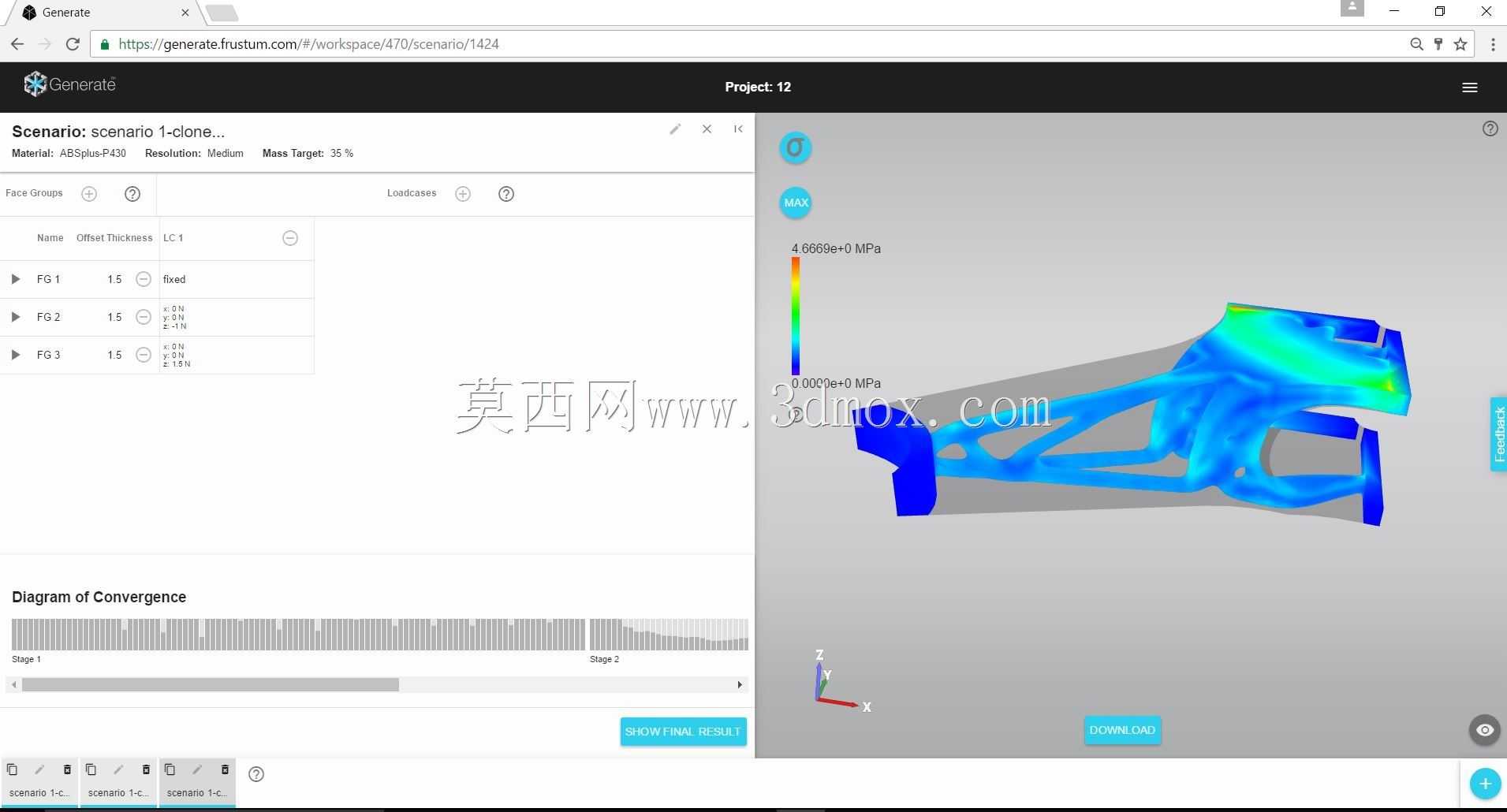

　　这款四轴无人机机架的结构设计，核心围绕小型航拍、室内巡检、教学实训这类对自重敏感的应用场景展开，日常作业中这类场景往往要求机架在保证结构刚度的前提下尽可能降低自重，以此提升续航时长、降低动力系统的负载冗余要求。从结构布局来看，机架采用四轴对称式分布，机臂与中心安装座采用一体化拓扑优化的镂空设计，所有非承力区域的材料都做了去除处理，既没有多余的装饰性结构，也没有冗余的加厚区域，每一处筋位的走向都顺着飞行过程中的受力路径排布：机臂末端的电机安装位预留了标准的安装孔位，孔位周边做了局部加厚处理，抵消电机运转时产生的振动应力，避免长期飞行后机臂出现疲劳裂纹；中心区域的分层安装槽位，可依次叠放飞控板、电池、电调等核心元器件，槽位周边的定位凸台能直接卡住元器件边缘，不需要额外设计复杂的固定压片，减少装配时的零件数量。

　　从安装边界来看，机臂末端的电机安装孔距适配主流的小型无刷电机规格，安装面的平面度公差控制在0.1mm以内，保证电机安装后输出轴与机臂平面垂直，避免飞行时出现动力偏斜导致的姿态不稳；中心区域的电池安装位预留了绑带穿槽，可适配不同容量的2S-3S锂电池，绑带槽的圆角处理避免了飞行振动中绑带被棱角磨断的风险。机架整体的外形尺寸控制在常规小型穿越机的适配范围内，机臂长度经过受力核算，既不会因为过长导致飞行时机臂震颤影响航拍画面清晰度，也不会因为过短导致螺旋桨气流相互干扰降低动力效率。

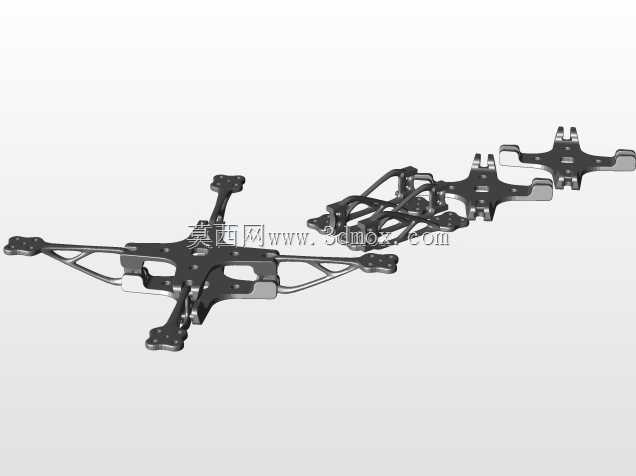

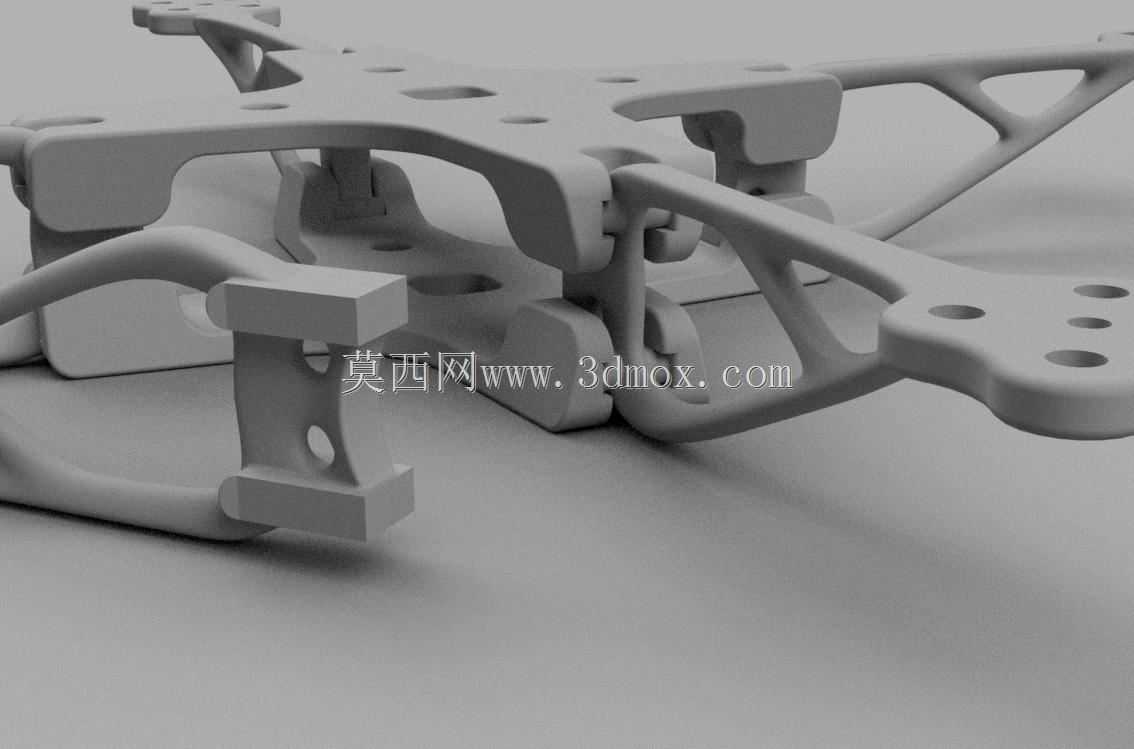

　　设计过程中优先考虑了3D打印的工艺适配性，所有镂空结构的筋位厚度都保持均匀，避免打印过程中出现壁厚差异过大导致的翘曲变形，拼接版的结构拆分逻辑完全贴合打印平台的常规尺寸，拆分后的拼接位采用定位销加卡扣的组合结构，不需要额外粘接就能保证拼接后的整体刚度，打印完成后只需要简单去除支撑就能完成装配，不需要二次打磨或者机加工处理。机架底部的起落架结构和机臂做了一体化设计，起落架的高度刚好能让搭载的云台镜头在起降时不会接触地面，同时起落架的弧形筋位能在降落冲击时起到缓冲作用，分散冲击力到整个机臂结构上，避免硬着陆时中心安装座的元器件受到冲击损坏。

　　实际使用中，这种镂空结构的机架相比同尺寸的实心板状机架自重降低了近40%，相同电池容量下续航时间能提升25%左右，而且对称式的结构设计让机架的重心很容易调整到中心位置，飞控的PID参数调试难度更低，新手也能快速完成装机调试。机臂上预留的走线槽能把电调线、信号线全部收纳在结构内部，既不会出现飞行时线材被螺旋桨打到的风险，也能减少线材外露带来的空气阻力，让飞行姿态更稳定。机架的所有安装孔位都做了沉头处理，螺丝安装后不会突出结构表面，避免突出的螺丝头干扰气流或者刮碰到其他零部件。
