带轮式仿古滑膛火炮结构设计

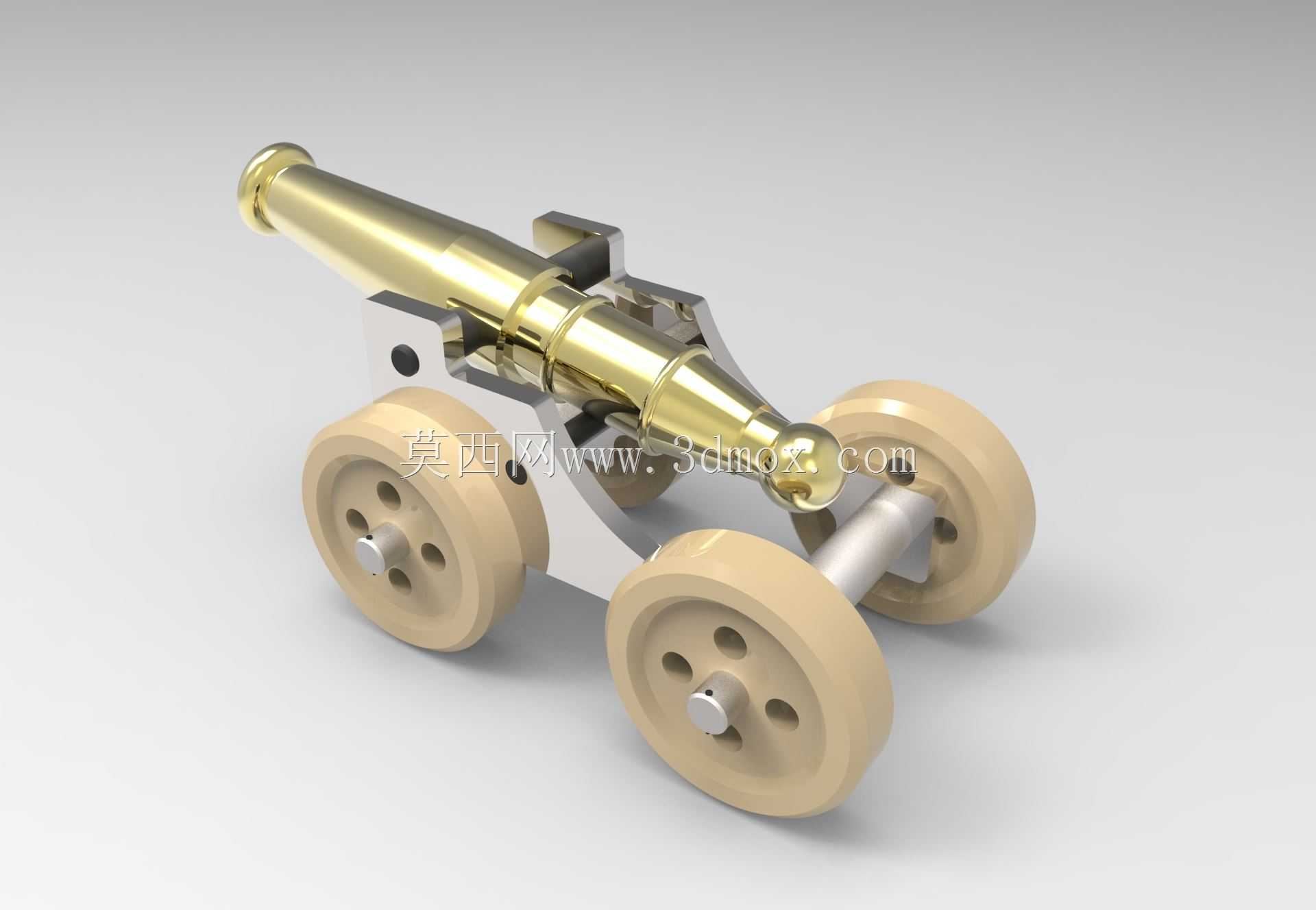

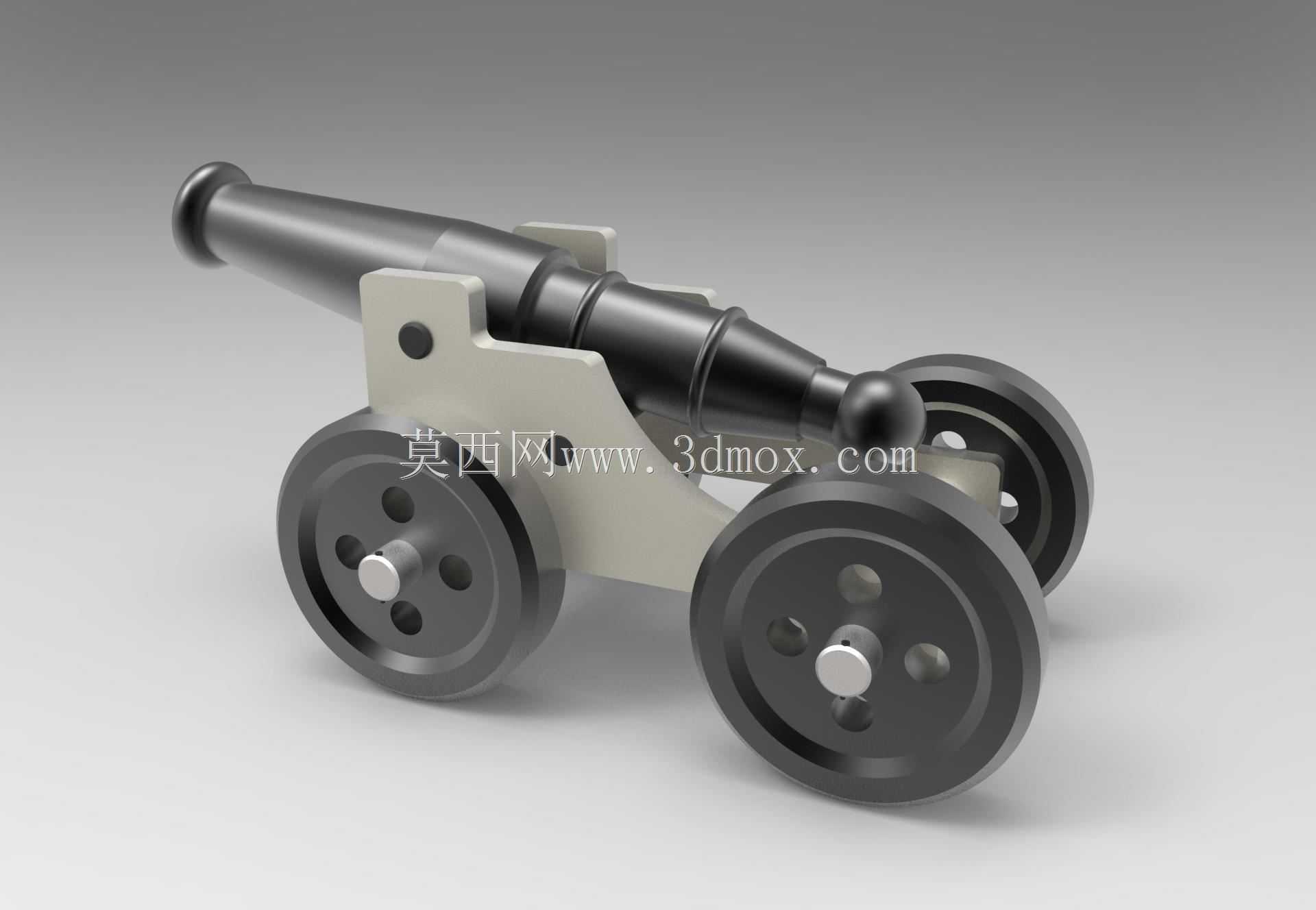

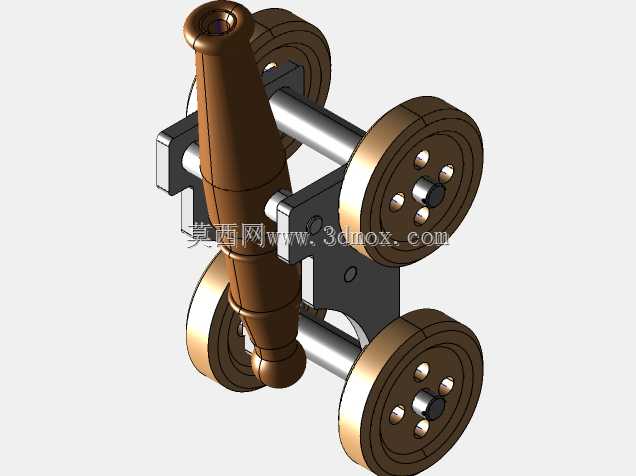

这款带轮式炮架的仿古滑膛炮结构，主要面向军工科普教具制作、仿古场景陈设、影视道具复刻、文创周边开发等应用场景，既可以作为国防教育展馆的实物演示教具，帮助参观者直观理解早期身管火器的结构原理与运作逻辑，也可作为仿古文旅场景、历史主题街区的景观陈设装置，还能为军事题材影视制作、复古文创产品开发提供精准的结构参考。从实际用途来看，该结构完整还原了早期前装滑膛炮的核心功能逻辑，炮身可依托炮架实现俯仰角度调整，搭配四轮行走结构可完成短距离阵地转移，完全匹配早期火炮的作战使用特征，作为教具使用时可清晰演示火药装填、炮身俯仰调整、炮位转移的完整流程，作为陈设道具时可高度还原历史器物的质感与结构特征。在功能特性设计上，整体结构分为炮身、炮架、行走轮组三个核心模块，炮身采用前粗后细的锥形身管设计，尾部设置球状炮尾结构，既可以平衡炮身重心，也能承受发射时的后坐冲击力；炮架采用两侧对称的立板支撑结构，通过销轴与炮身连接，预留了足够的俯仰调节空间，立板上的定位孔可配合插销实现不同发射角度的固定；行走轮组采用四轮对称布局，前后轮尺寸一致，轮体采用带减重孔的辐条式结构，在保证结构强度的同时降低整体重量，轮轴与炮架底部刚性连接，保证移动过程中的结构稳定性。设计思路上优先还原历史器物的结构比例，同时兼顾现代加工的可行性，所有零部件均采用规则几何特征构建，炮身的外轮廓采用回转体特征生成，炮架立板采用钣金类拉伸特征制作，轮组采用圆周阵列特征完成辐条结构的排布，既保证了外观的还原度，也降低了后续实物加工的难度，无需复杂的异形加工工艺即可完成实物制作。外形尺寸与安装边界方面，整体结构的长宽高比例严格按照历史实物等比例缩放设计，炮身长度与炮架宽度的比例控制在3:1，保证俯仰调整时炮尾不会与炮架、地面发生干涉，轮组的轮距设置为炮身最大直径的1.2倍，保证移动或者静置时的侧向稳定性，炮架底部距离地面的预留高度满足崎岖路面的通行需求，俯仰调节角度覆盖0到30度范围，可满足不同演示、陈设场景的角度需求，所有连接部位均采用标准销轴连接，拆装便捷，无需特殊工具即可完成整体结构的组装与拆解，方便运输与日常维护。
