费斯托U型气动气缸结构设计方案

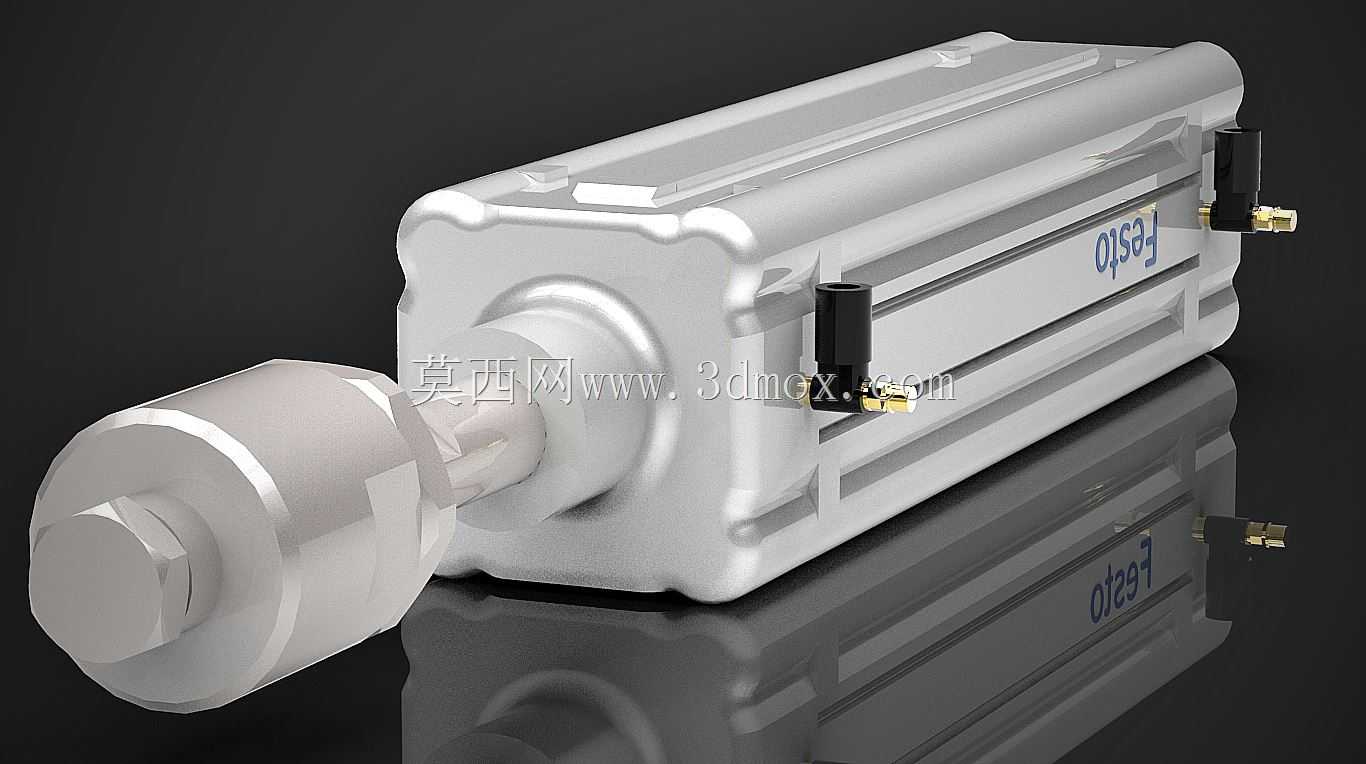

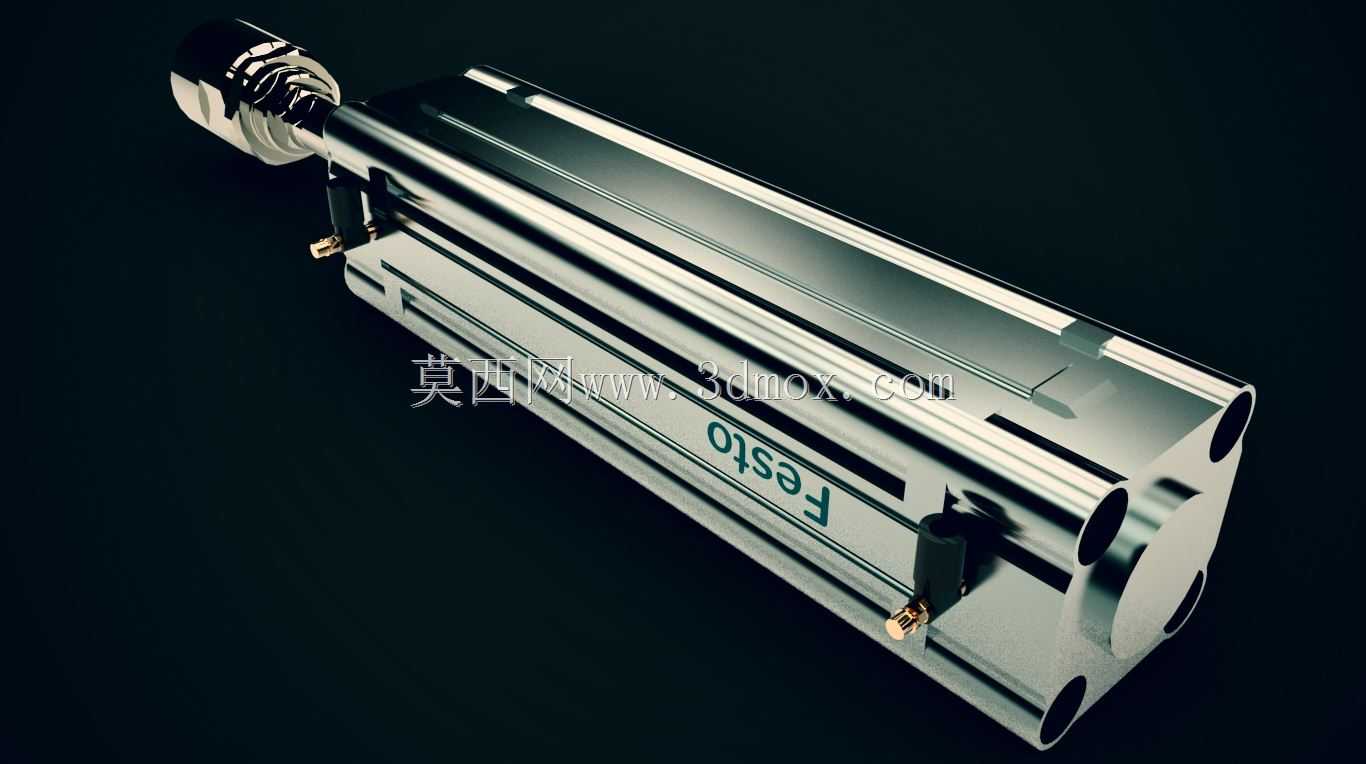

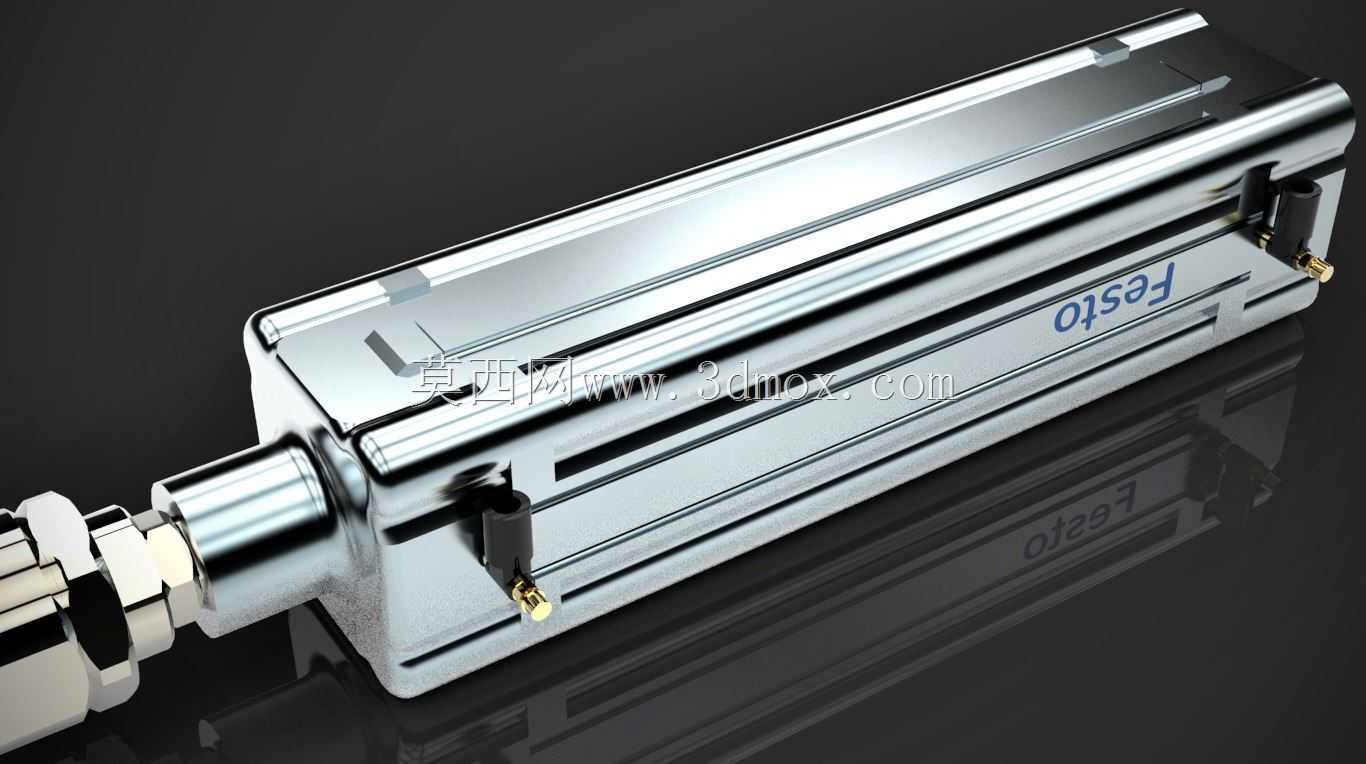

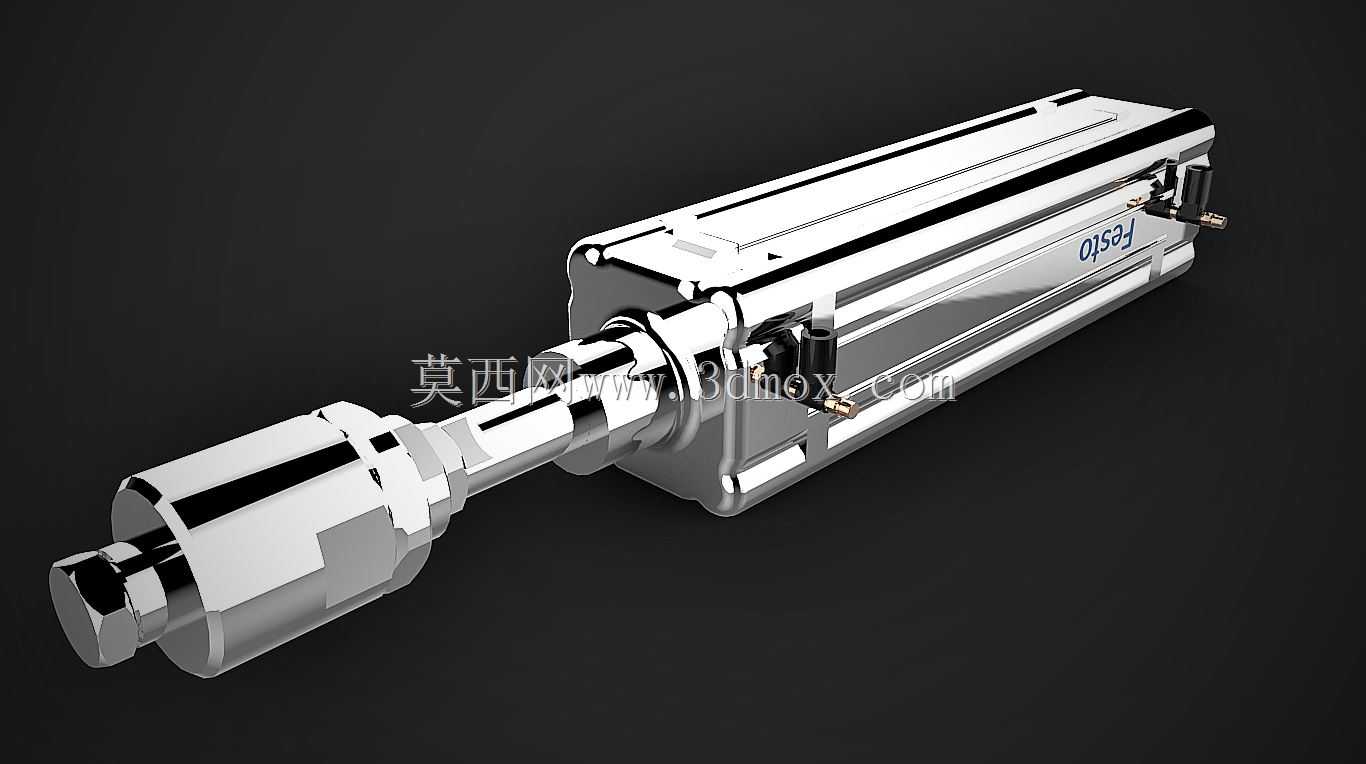

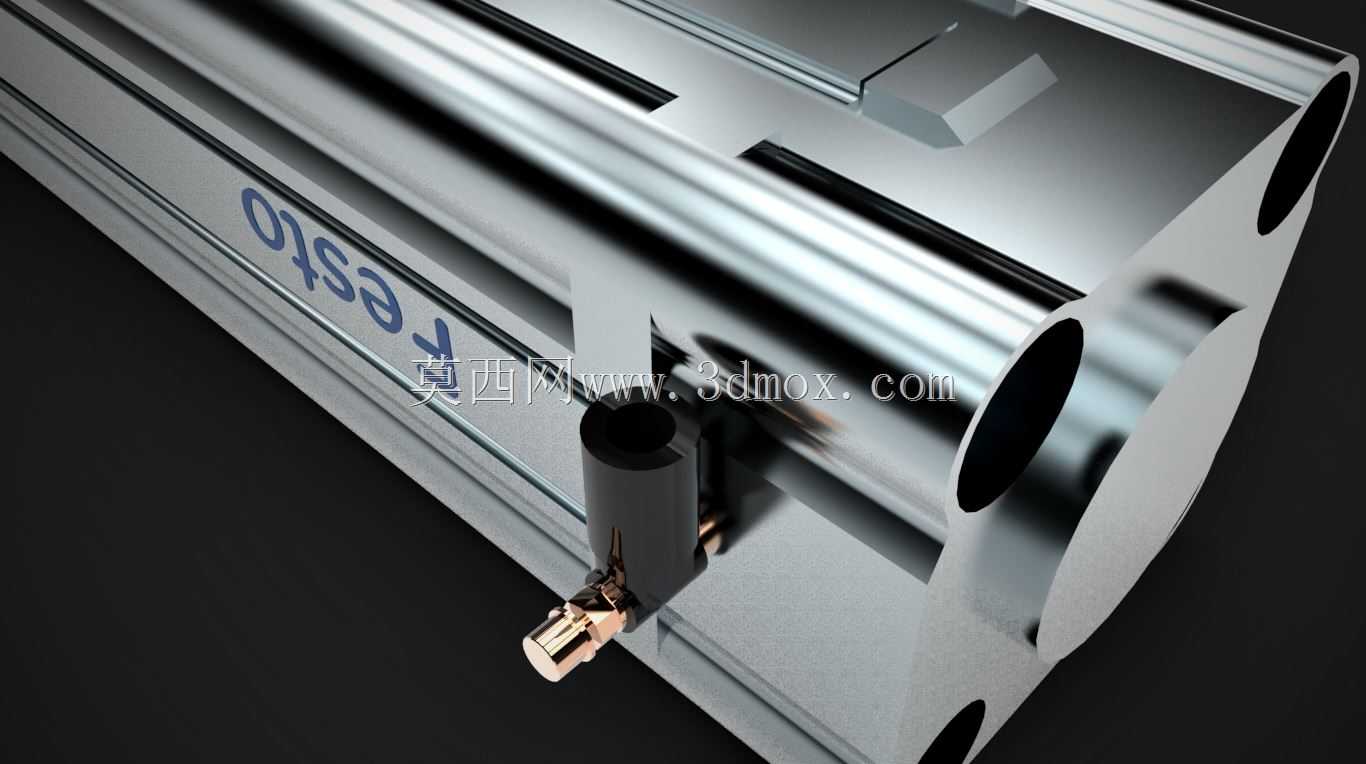

这款U型气动气缸是气动系统中核心的直线执行部件，广泛应用于自动化生产线的物料推送、工装夹具的夹紧动作、包装设备的工位切换、电子装配线的元件取放等场景，能够在洁净压缩空气的驱动下完成稳定的往复直线运动，适配多数轻工业与通用工业自动化场景的动力输出需求。从功能特性来看，该款气缸采用U型结构的缸体设计，相比常规圆形气缸拥有更紧凑的安装空间，缸体侧面集成的气路接口布局合理，避免了外接管路过度弯折带来的气阻损耗，活塞杆端部采用标准外螺纹连接结构，可快速适配各类推头、夹爪、连接头，满足不同工况的负载安装需求；缸体两端设置有可调缓冲结构，能够在活塞运行至行程端点时实现柔性减速，避免刚性碰撞带来的部件损耗与运行噪音，大幅提升设备运行的平稳性与使用寿命。在设计思路上，这款气缸遵循气动元件的模块化设计逻辑，缸筒采用硬质阳极氧化铝合金材质，既保证了缸体的结构强度，又降低了整体自重，活塞与缸筒内壁之间采用耐磨丁腈橡胶密封圈搭配导向环的组合结构，在保证密封性能、降低气体泄漏率的同时，减少活塞往复运动的摩擦阻力，让气缸在低压供气场景下也能顺畅启动；缸体表面的标识区域清晰标注了品牌与气路方向，方便现场安装调试时快速识别气路接口，避免接反气路导致的动作错误。从安装边界与尺寸适配来看，该款气缸的安装孔位采用行业通用的标准间距设计，可直接通过侧面通孔或端部法兰完成固定，无需额外制作转接安装板，适配多数现有自动化设备的安装位尺寸；活塞杆的伸出长度与缸体总长度按照标准行程比例设计，既保证了足够的驱动行程，又避免了活塞杆过长导致的径向受力变形问题，缸体整体的截面尺寸控制合理，能够在狭小的设备安装空间内完成布置，不会与周边的管线、其他机械部件产生运动干涉。在实际应用中，这款气缸可搭配电磁阀、节流阀、磁性开关等气动辅件使用，通过调节节流阀可灵活调整活塞的运行速度，搭配磁性开关可实现活塞位置的信号反馈，接入设备的PLC控制系统即可完成自动化的动作循环，能够在0.1-0.8MPa的常规供气压力范围内稳定工作，输出足够的推拉力满足多数轻载自动化工位的动力需求，同时整体结构简单，后期维护时仅需更换磨损的密封圈即可恢复性能，维护成本远低于同规格的电动执行元件，适合在批量自动化设备中推广使用。
