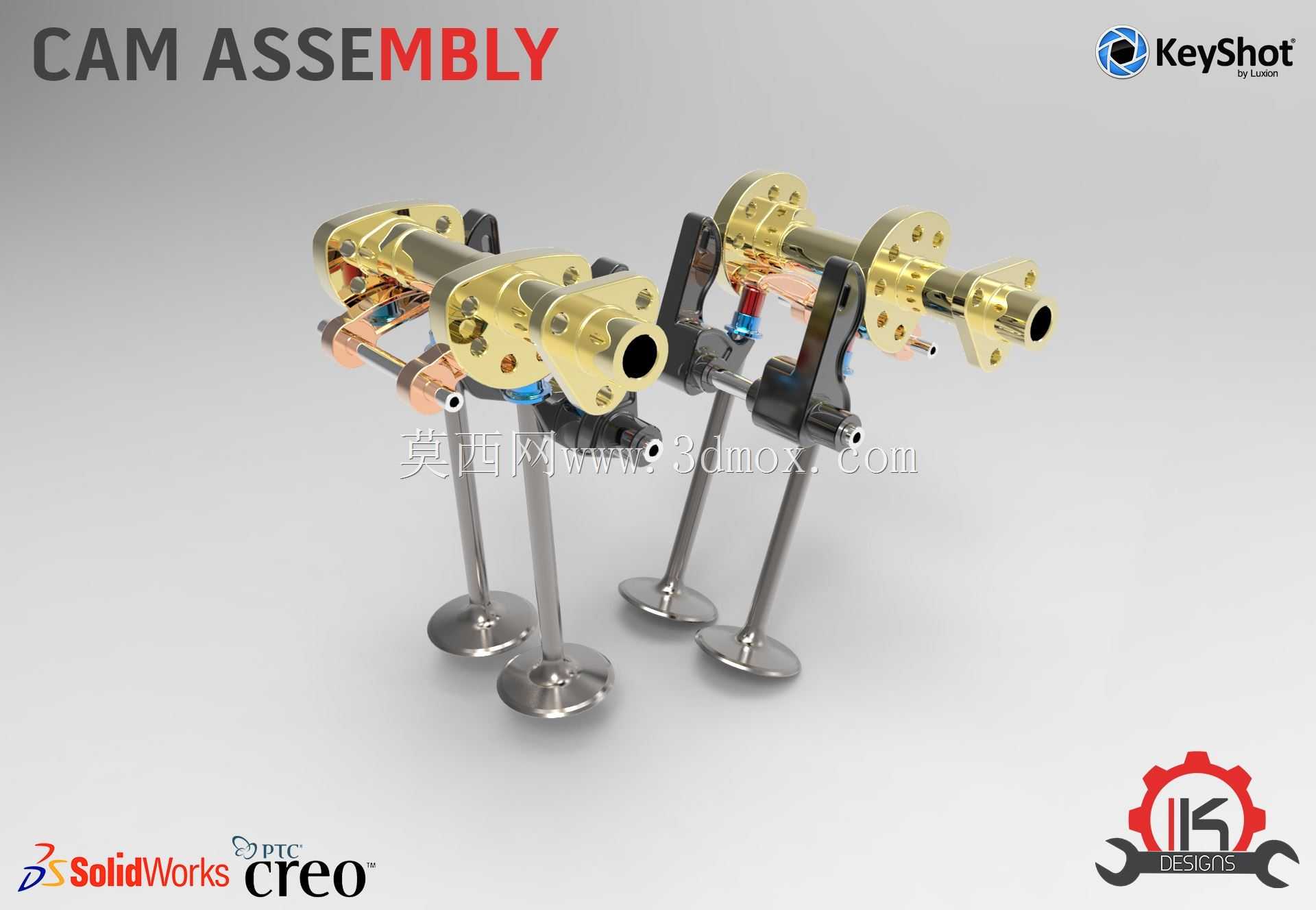

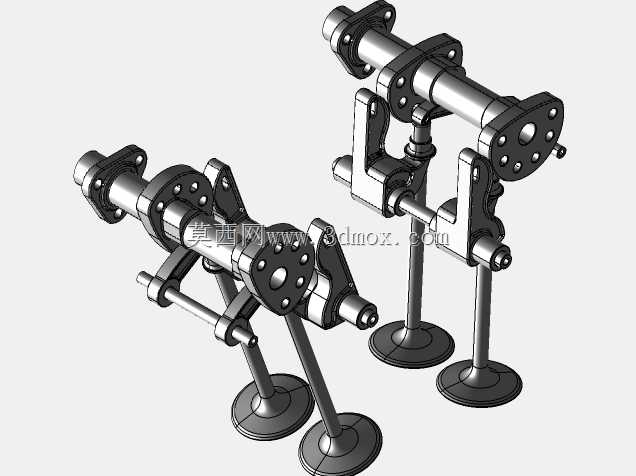

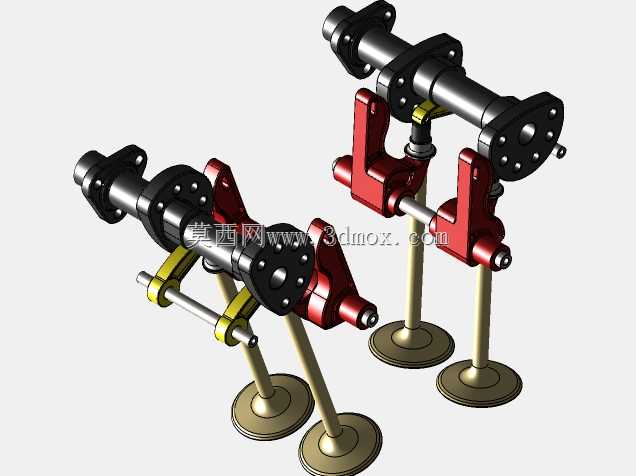

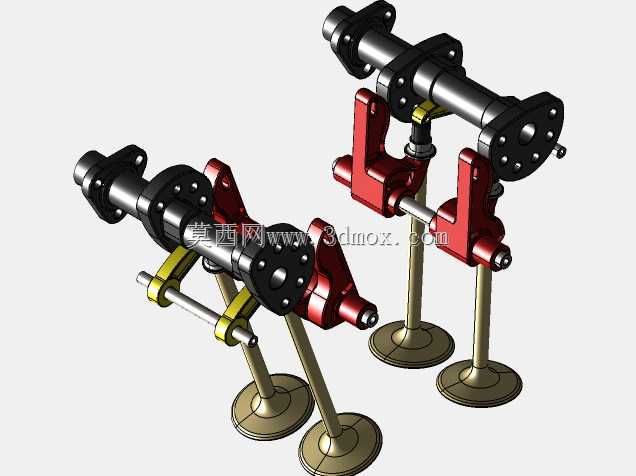

摩托车发动机脱模阀系统凸轮总成结构

该结构应用于大排量高性能摩托车发动机配气端，是Desmodromic脱模阀配气系统的核心执行总成，区别于传统依靠气门弹簧复位的配气结构，这套总成通过齿轮与凸轮的共轭配合，同时实现气门的强制开启与强制关闭动作，能够彻底规避高转速工况下气门弹簧共振、气门浮动导致的配气失准问题，适配万转以上高功率摩托发动机的运行需求，常见于赛道竞技类摩托、高性能街车的动力单元中，直接决定发动机高转区间的动力输出稳定性与进排气控制精度。从功能特性来看，这套凸轮总成承担着配气相位精准执行的核心作用，进气与排气侧各设置一组对称的凸轮轴组件，配套的摇臂机构分别对应气门的开启、关闭动作路径，凸轮型线经过共轭型面匹配设计，能够在整个配气循环中对气门的升程、开启关闭时机形成全程刚性约束，不存在弹簧复位结构的响应延迟，可在发动机高转速持续运转时保证气门完全按照设计时序落座密封，避免气门与活塞运动干涉的风险，同时降低传统弹簧结构带来的动力损耗与高频振动。设计思路上，整套总成采用对称式双列布局，两侧凸轮轴通过法兰结构实现轴向定位，配套的金属摇臂通过铰接支点固定在缸头安装位，下端直接与气门杆顶端硬接触传递驱动力，凸轮与摇臂的接触型面经过平滑过渡处理，减少接触应力集中带来的磨损问题，整体结构摒弃了传统配气机构的气门弹簧、弹簧座等附属零件，通过机械硬连接实现气门动作的全行程控制，大幅提升配气系统的高转可靠性。从安装边界来看，总成整体采用同轴对称排布，单组凸轮轴组件的径向安装尺寸适配常规摩托单缸或并列双缸发动机的缸头安装空间，气门杆长度与伸入燃烧室的深度符合高性能发动机的压缩比设计要求，法兰端的连接孔位与缸头安装座完全匹配，摇臂的铰接支点位置经过公差匹配设计，保证安装后凸轮与摇臂的接触间隙处于合理范围，无需额外加装弹簧复位结构即可完成装配，整体结构紧凑，能够在有限的缸头空间内完成布置，适配高性能摩托发动机轻量化、小型化的设计需求，同时共轭凸轮的结构设计也让配气相位的调整精度更高，可通过调整凸轮轴的安装角度实现不同动力输出特性的标定，兼顾赛道竞技与日常骑行的动力调校需求。
