黄铜结构斯特林动力引擎教学演示装置

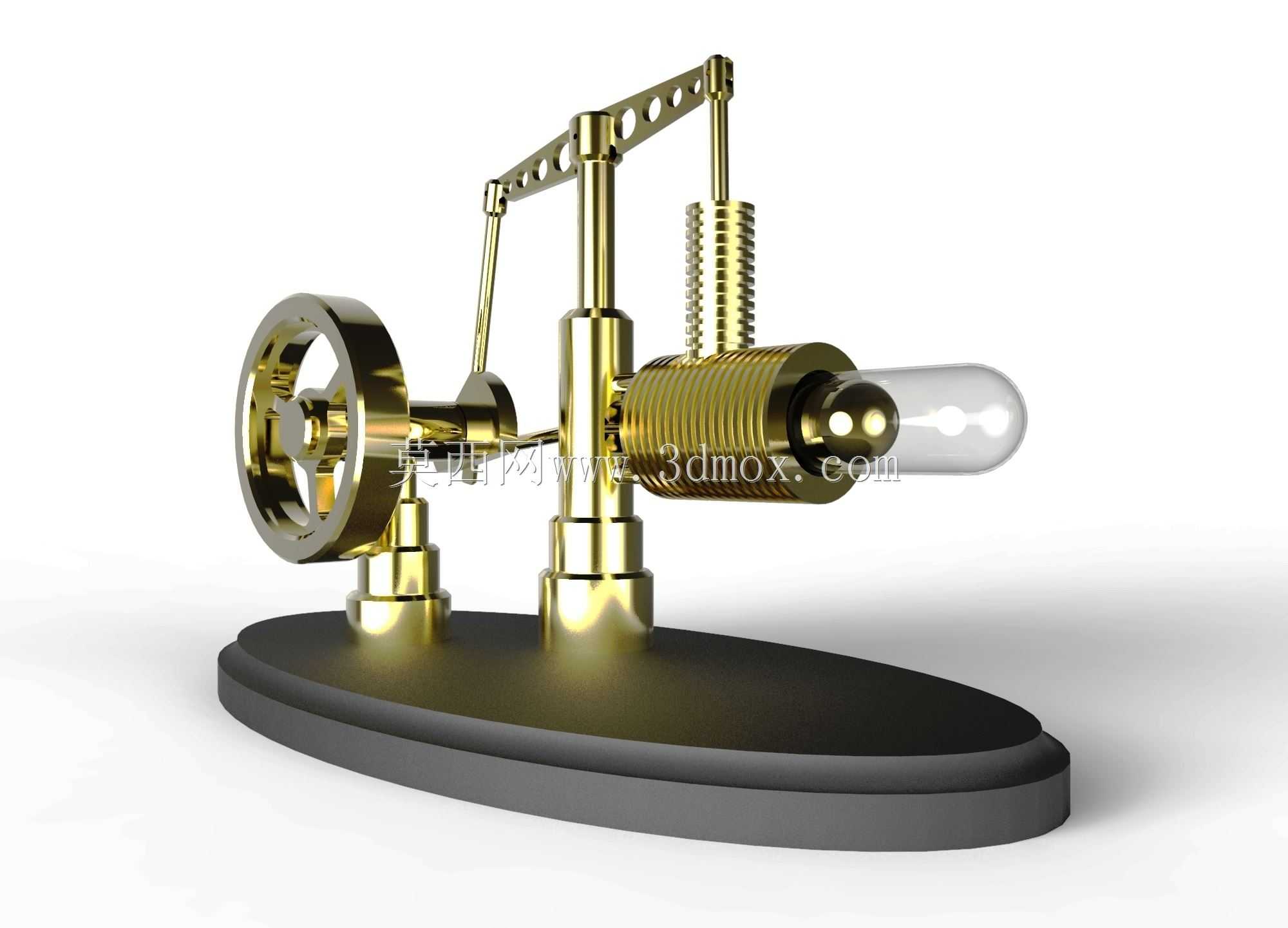

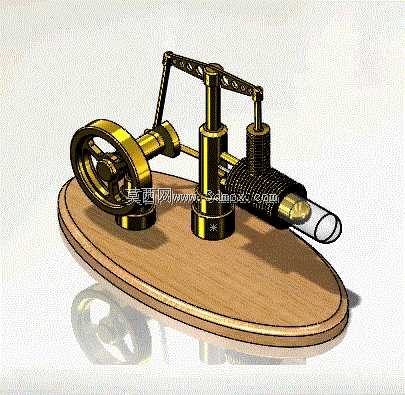

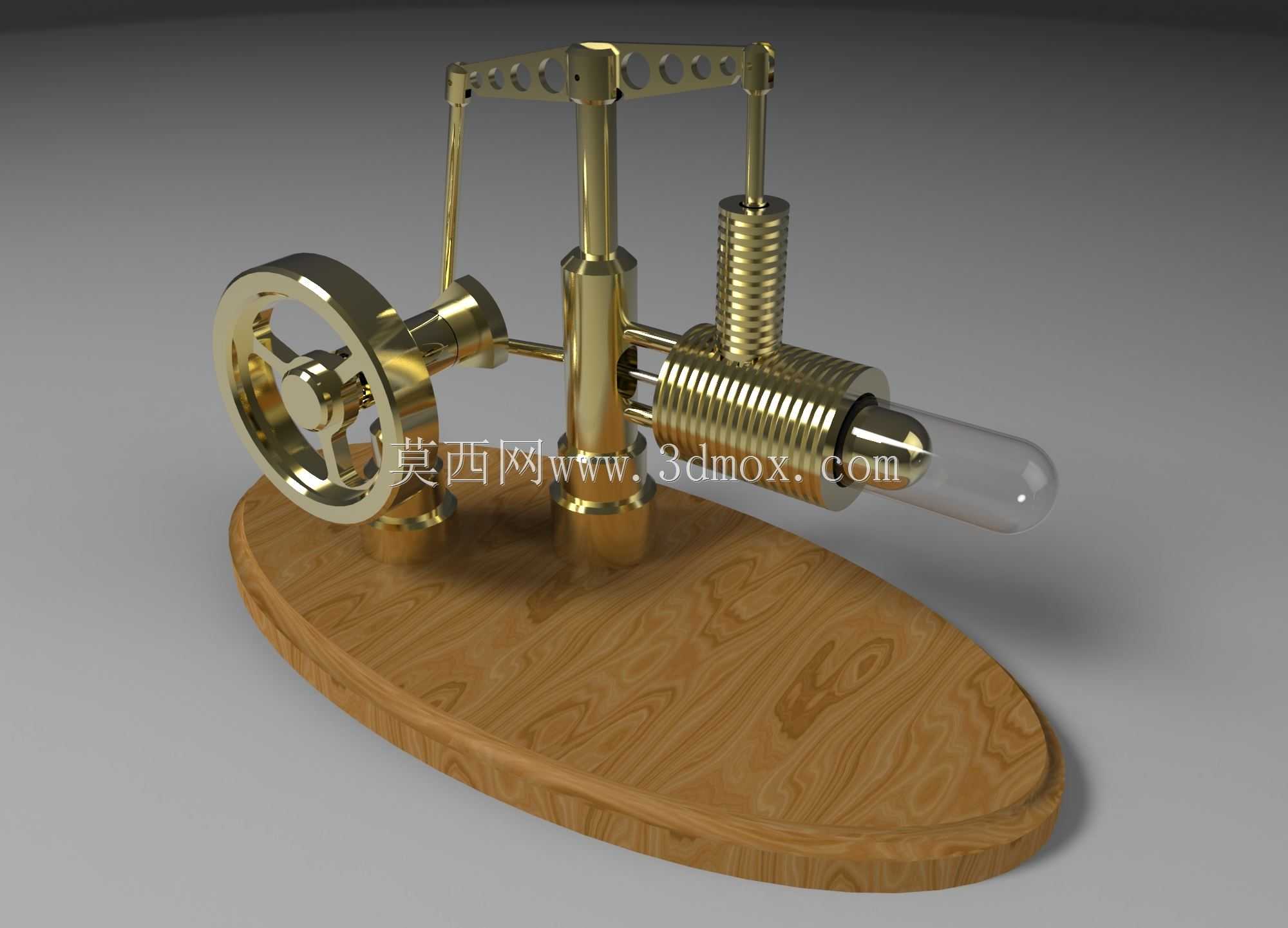

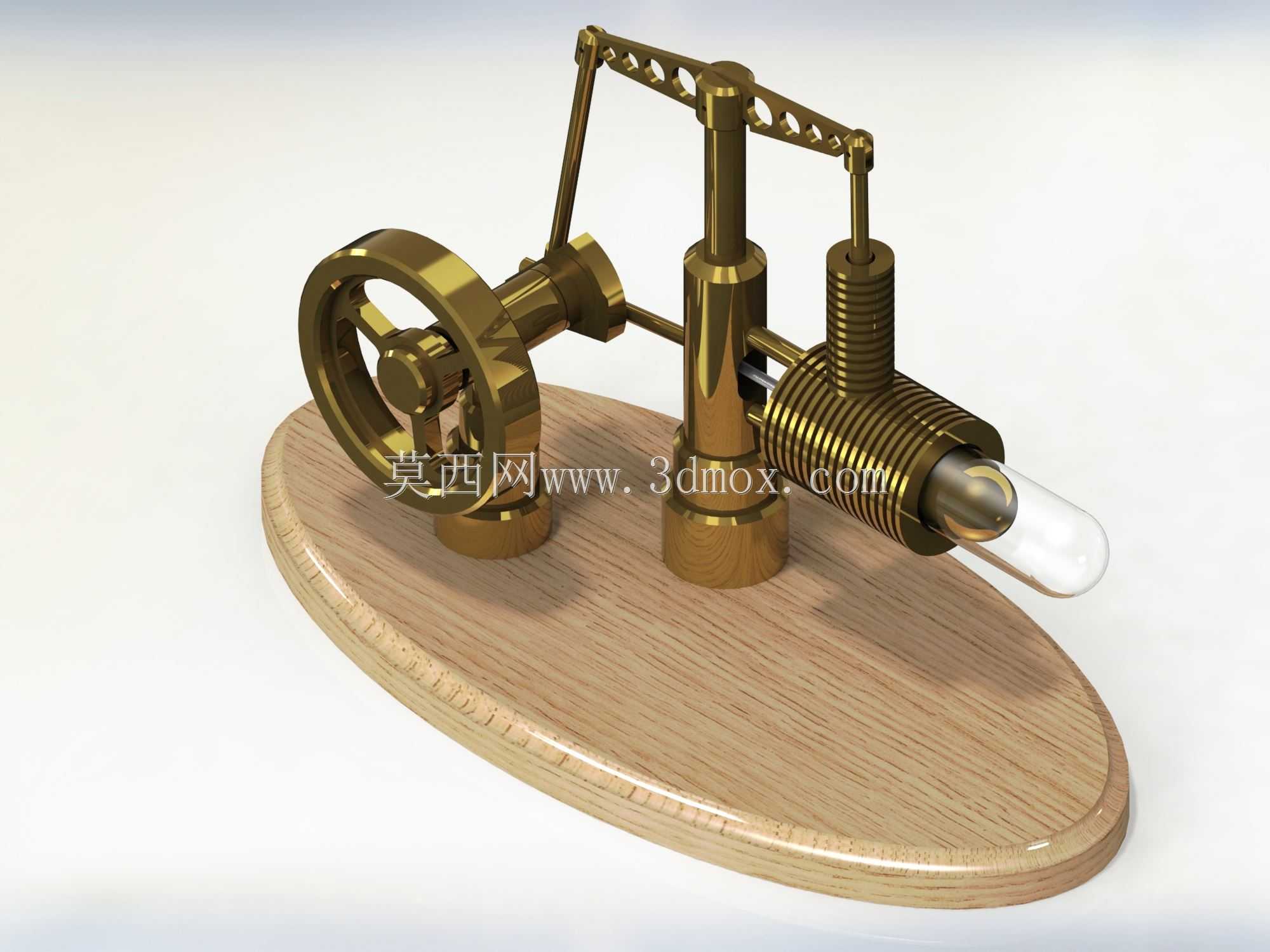

该装置为经典结构的斯特林外燃动力演示设备，核心应用场景覆盖中小学科学实验课堂、高校工程热物理论证展示、机械原理科普场馆展陈以及机械爱好者手工拼装收藏领域，可直观呈现外燃机闭式循环下热能向机械能的转换全过程，帮助观察者快速理解工质受热膨胀、遇冷收缩的循环做功逻辑，无需拆解复杂内燃机结构即可掌握热机核心工作原理。设备整体采用卧式布局，核心做功单元包含带散热鳍片的黄铜置换气缸、透明玻璃热端加热腔、联动曲柄飞轮组、支撑立柱与椭圆实木安装底座，各运动部件通过精密铰接连杆实现动力传递，飞轮采用镂空辐条式黄铜结构，转动惯量经过匹配设计，可在热端达到额定工作温度后维持稳定匀速转动，无卡顿、无死点，运动过程中各铰接点摩擦阻力经过优化，仅需极小的温差即可驱动整套机构运转。设计阶段优先考虑结构可视性与装配便捷性，将置换气缸与动力气缸呈垂直正交布局，热端采用高透硼硅玻璃材质，可清晰观察内部置换活塞的往复运动轨迹，散热鳍片采用等距密齿结构，增大冷端换热面积，有效提升循环热效率，支撑立柱兼顾结构固定与运动导向作用，所有运动副均预留合理配合间隙，既保证运动顺滑无卡滞，又避免间隙过大导致的工质泄漏问题。整套装置安装边界以椭圆实木底座为基准，底座采用边缘倒圆角的椭圆造型，表面做木纹抛光处理，既起到稳定支撑、降低运转振动的作用，也兼顾桌面摆放的装饰效果，所有外露金属部件均采用黄铜质感表面处理，无尖锐棱角，适合教学场景下的近距离观察与操作，热端加热区域与支撑结构之间预留足够安全距离，避免操作过程中误触烫伤。整套机构的连杆传动比经过反复校核，飞轮配重经过动平衡调校，运转过程中振动幅度极小，可长时间维持稳定转速，既可以作为热机原理教学的具象化演示载体，也可作为桌面机械摆件用于工业风场景装饰，还可作为机械结构设计的参考案例，用于曲柄连杆机构运动仿真、公差配合设计的教学实训参考。
