2.5英寸硬盘底座数控加工专用夹具

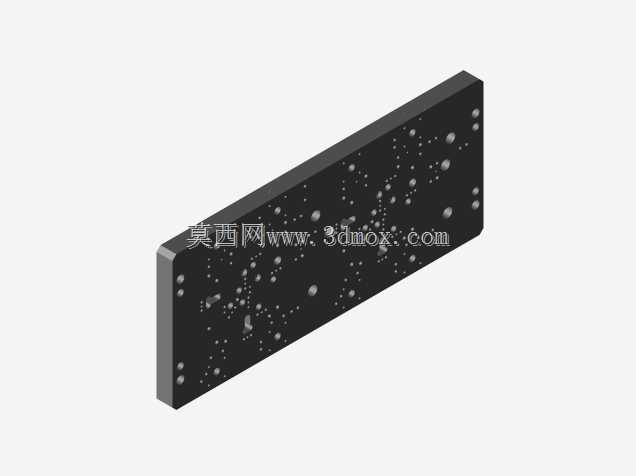

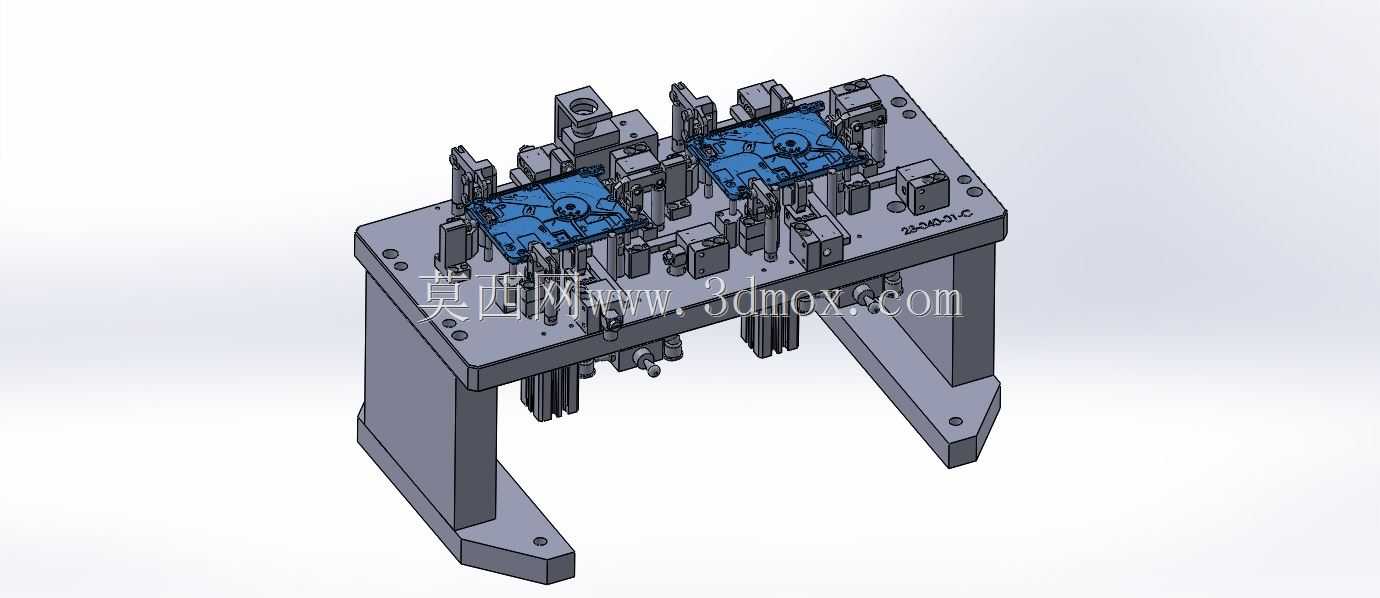

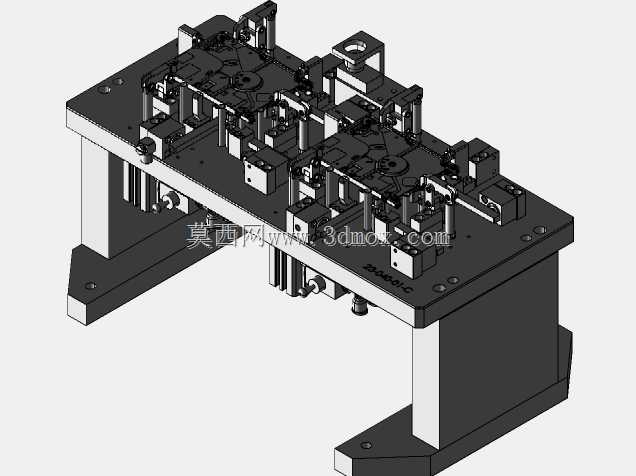

这款夹具专门面向消费电子精密零部件的数控加工场景设计，核心用于2.5英寸硬盘底座在CNC加工工序中的工件定位与装夹作业，可适配立式加工中心的常规工作台安装需求，解决薄壁类硬盘底座加工过程中易变形、定位精度差、装夹效率低的行业痛点。在实际生产应用中，该夹具可同时完成两件硬盘底座的同步装夹，配合加工中心的刀路程序可一次性完成工件的铣削、钻孔、倒角等多工序加工，无需反复拆装调整工件，大幅缩减单件加工的辅助装夹时间，提升批量生产的加工效率。从功能特性来看，夹具采用多点位柔性压紧结构，针对硬盘底座的薄壁结构特征，在工件的非加工区域设置均匀分布的压头，压紧力可根据加工参数灵活调整，既保证加工过程中工件不会因切削力产生位移，又能避免压紧力过大导致的薄壁件形变，保障加工后工件的平面度、孔位精度符合硬盘组装的严苛公差要求。设计过程中，工程师充分考虑了加工排屑与操作便利性，夹具的定位基准面设置了排屑缺口，加工产生的金属切屑可顺着缺口快速排出，不会堆积在定位面上影响工件装夹精度；压头采用快换式结构，长期使用产生磨损后可快速更换，无需整体拆解夹具，降低产线维护成本。夹具整体采用门式支撑结构，底部两个支脚的安装孔位匹配标准加工中心T型槽的间距，安装时可直接通过T型螺栓固定在机床工作台上，无需额外制作过渡连接板；夹具的整体高度控制在常规加工中心的Z轴行程安全范围内，装夹工件后刀具可从上方及侧方顺畅到达所有加工位置，不会产生干涉问题。定位块的设计完全贴合2.5英寸硬盘底座的外形轮廓，采用一面两销的经典定位方式，限制工件的六个自由度，保证每次装夹的定位一致性，重复装夹精度可控制在0.02mm以内，完全满足精密零部件的加工精度要求。
