小型滚筒式砂石筛分振动筛设计

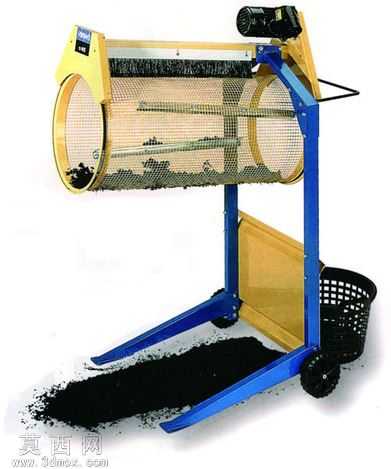

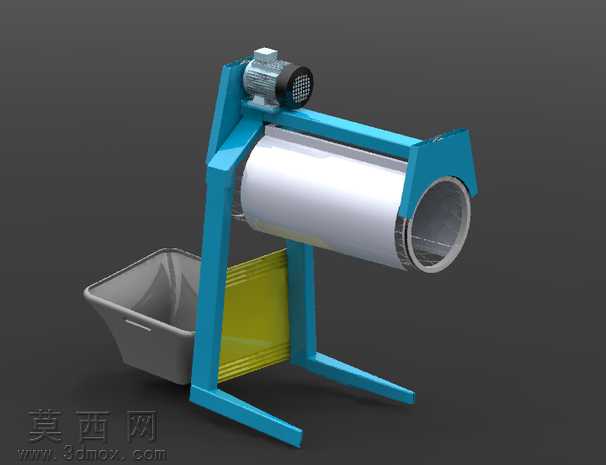

本作品为小型滚筒式振动筛三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零件均按实际加工尺寸1:1还原，可直接导出工程图用于生产加工参考。模型整体采用立式支撑框架结构，主体支撑件为蓝色喷涂型钢焊接机架，机架底部采用外扩式支脚设计，大幅提升设备运行时的结构稳定性，避免振动过程中出现侧翻、移位等问题。动力端采用卧式电机搭配减速传动结构，电机固定于机架顶部悬臂位置，通过联轴器与滚筒主体直连，传动路径短、动力损耗低，可有效保障滚筒运转的扭矩输出。筛分滚筒主体采用卧式倾斜布置，筒身采用冲孔筛网结构，可根据筛分物料粒径需求更换不同孔径的筛网，筒身外侧设置环形加强筋提升滚筒结构强度，避免长期受物料冲击出现变形问题。接料部分采用分体式料斗设计，细料承接斗位于滚筒正下方，粗料导出口位于滚筒低端侧方，可实现筛分后不同粒径物料的自动分流收集。渲染阶段采用Keyshot完成材质与场景搭建，机架部分赋予金属蓝色烤漆材质，还原型钢焊接后喷涂的哑光金属质感；滚筒部分赋予不锈钢拉丝材质，体现筛网与筒身的金属加工质感；接料斗赋予灰色工程塑料材质，模拟实际生产中耐磨塑料接料件的视觉效果；电机部分还原铸铁散热外壳、金属端盖的材质细节，整体渲染光影柔和，结构层次清晰，可直观展示设备各部件的装配关系与运行逻辑。设计过程中重点优化了机架的受力分布，通过有限元模拟验证支脚与横梁的连接强度，确保设备在高频振动工况下的结构可靠性；同时调整了滚筒的倾斜角度，兼顾物料在筒内的停留时间与筛分效率，避免物料流速过快导致筛分不充分，或流速过慢造成堵料问题。整体结构紧凑、占地面积小，适用于小型工地、家装施工等场景的砂石筛分作业，拆装维护便捷，筛网更换操作简单，可适配多种不同物料的筛分需求。
