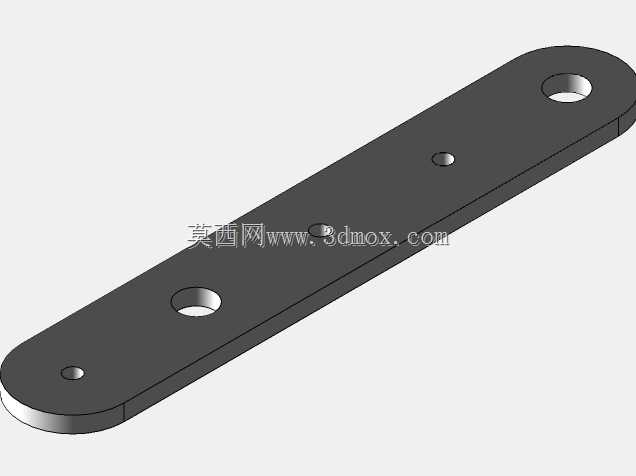

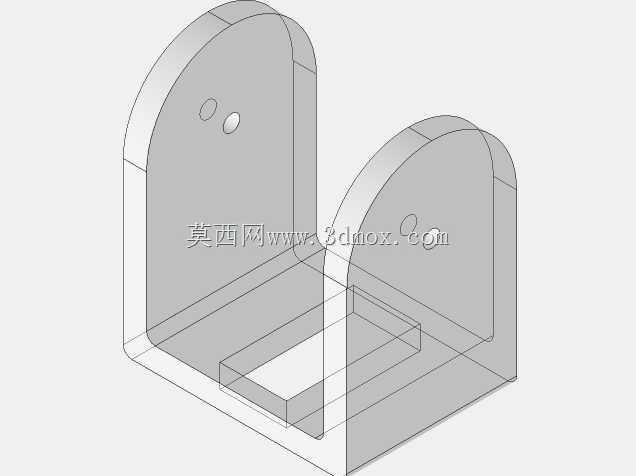

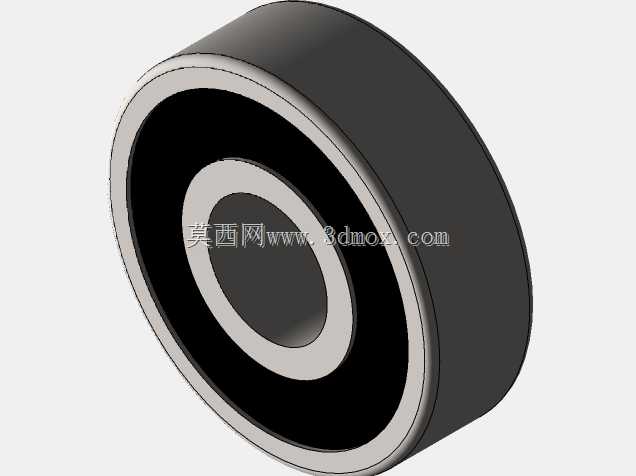

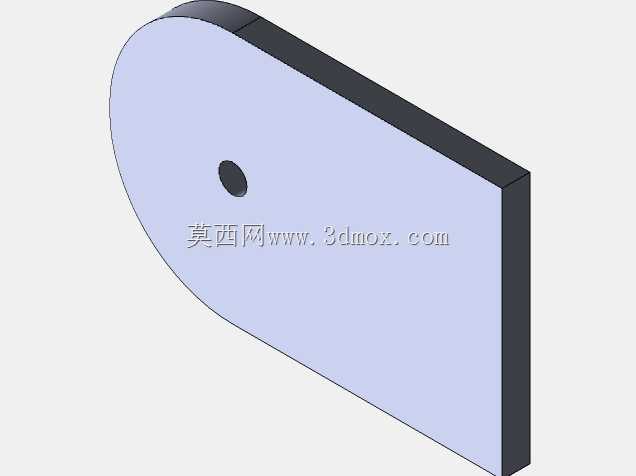

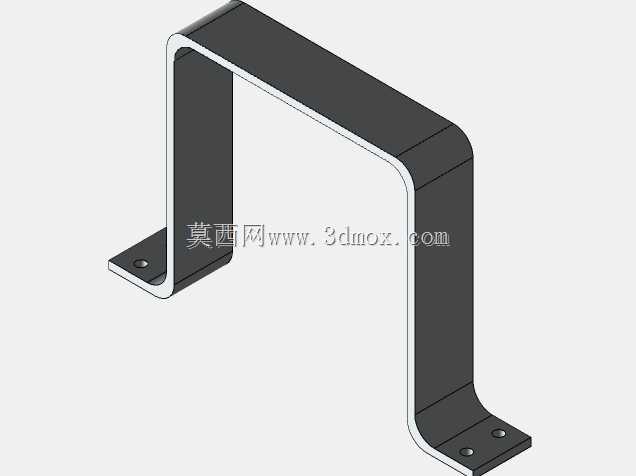

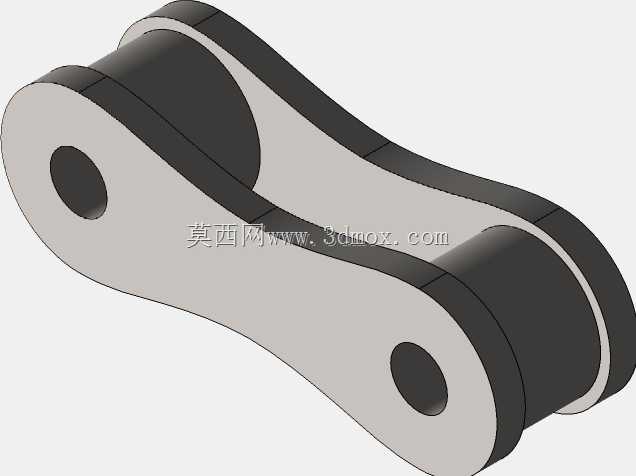

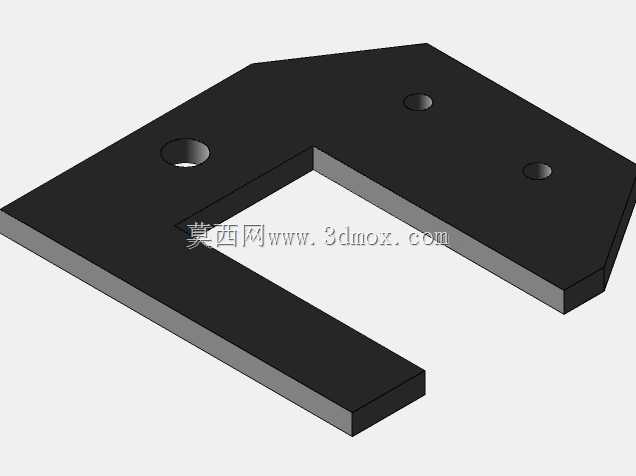

五自由度多关节工业机械臂结构设计

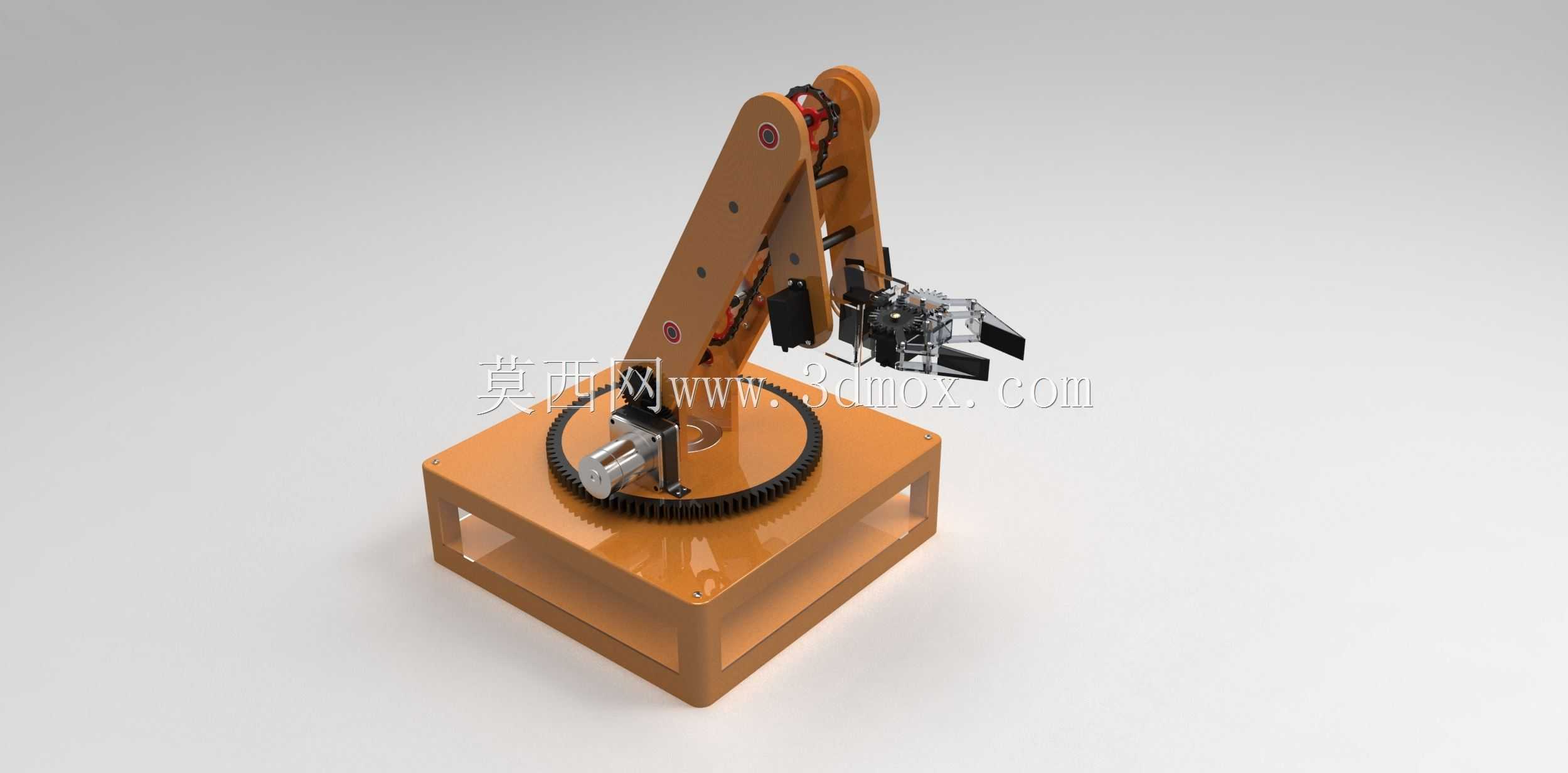

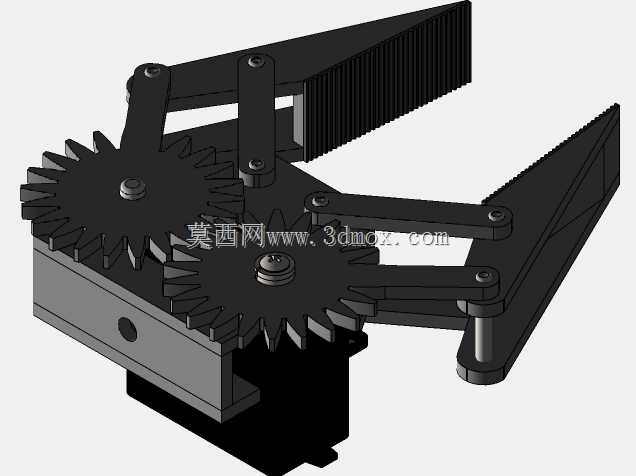

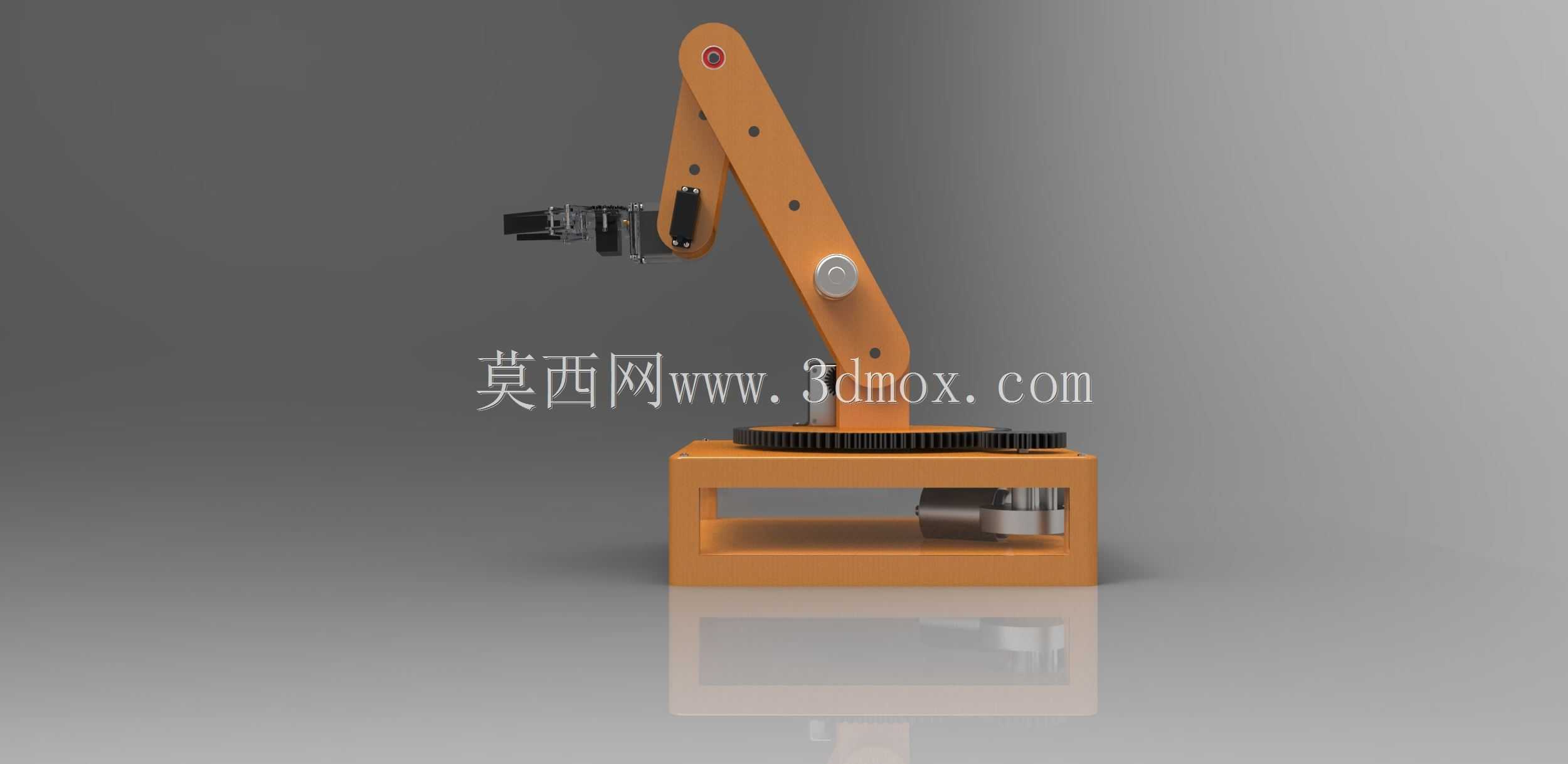

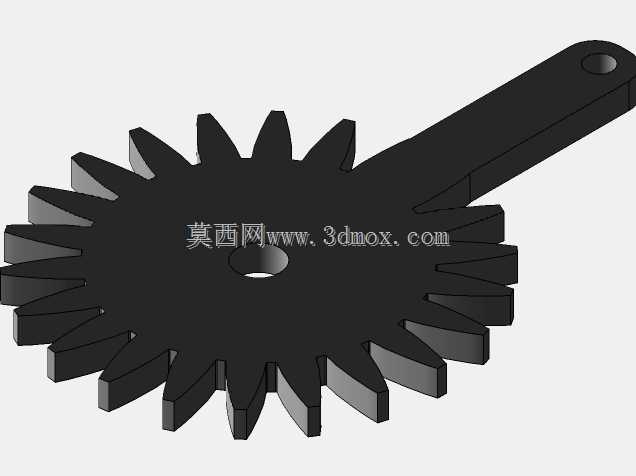

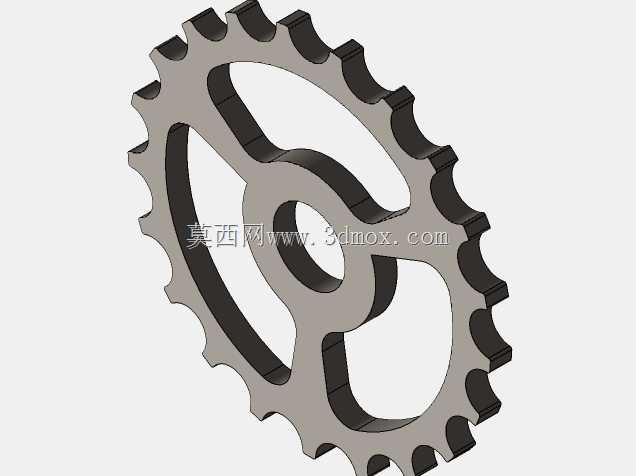

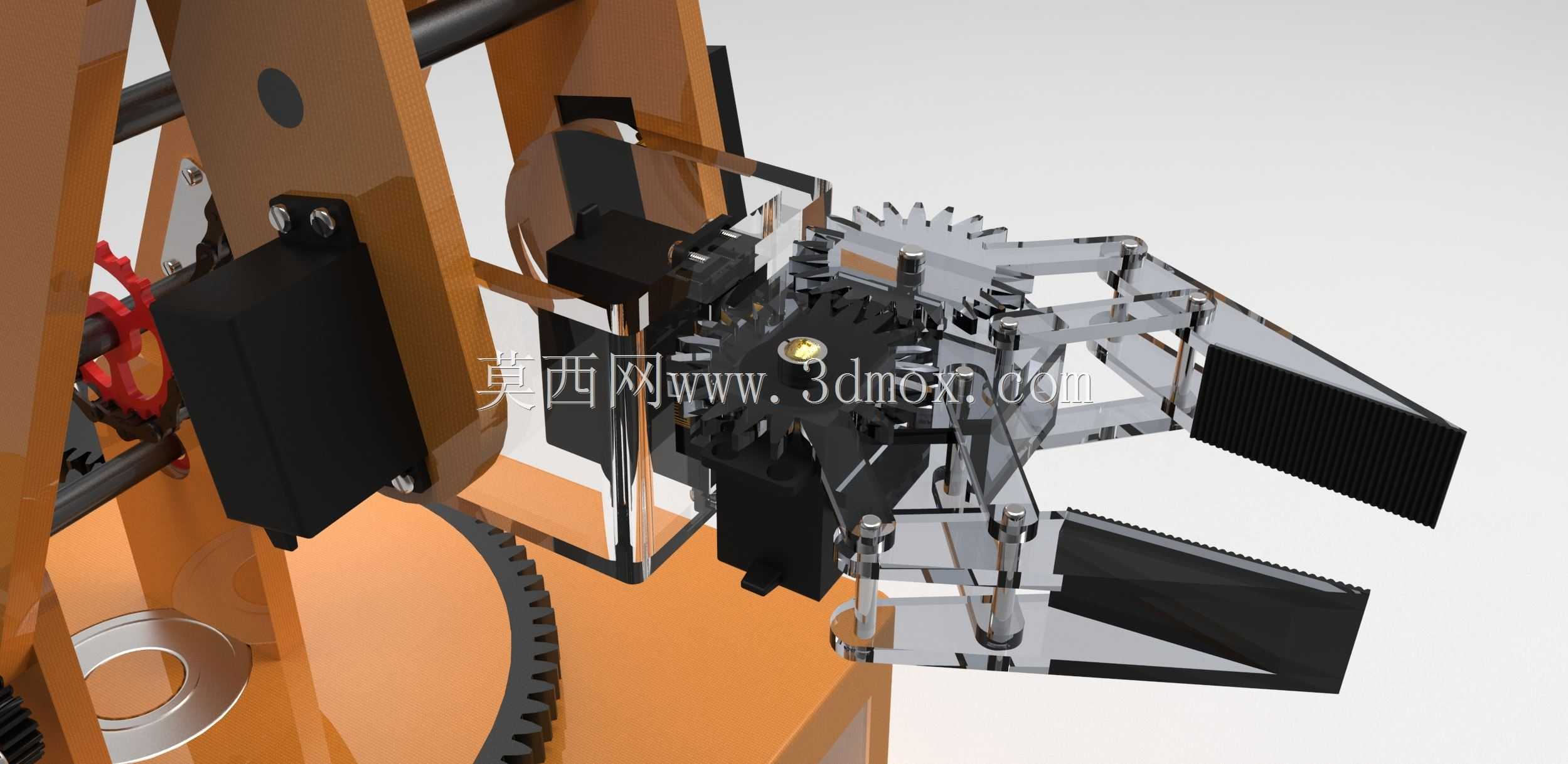

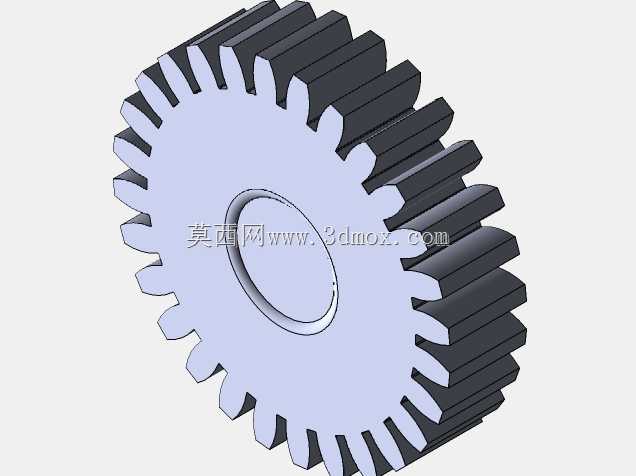

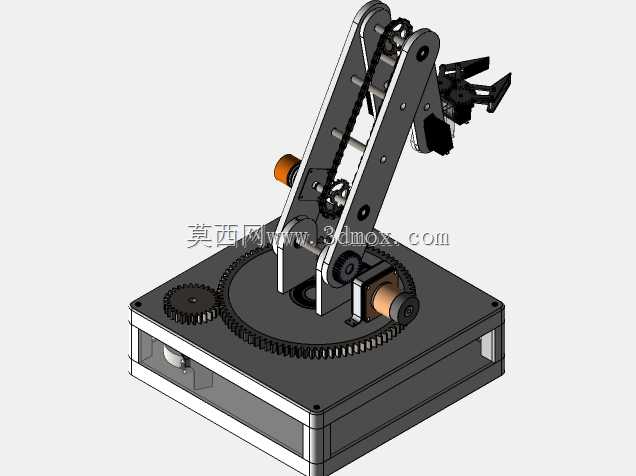

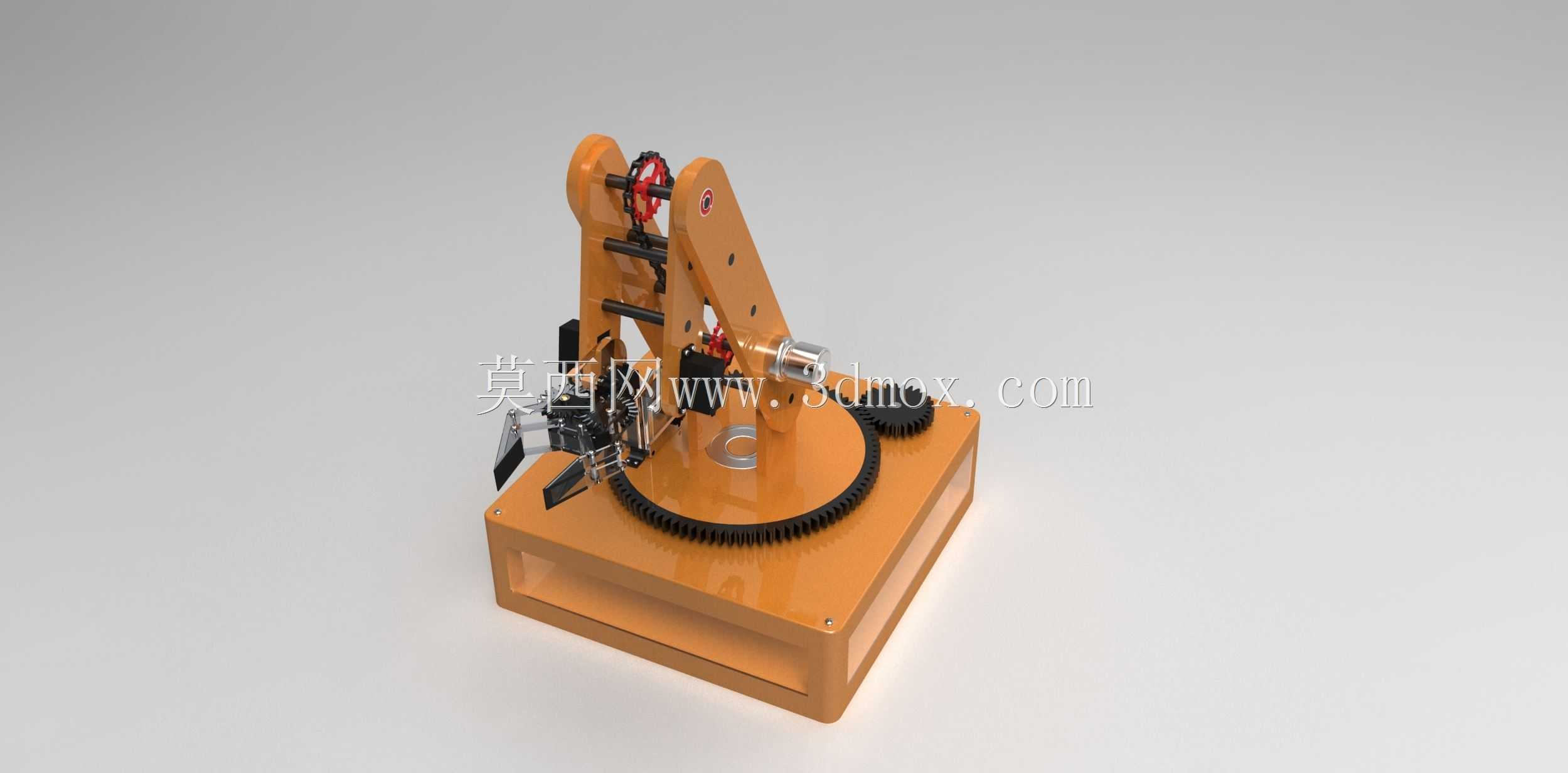

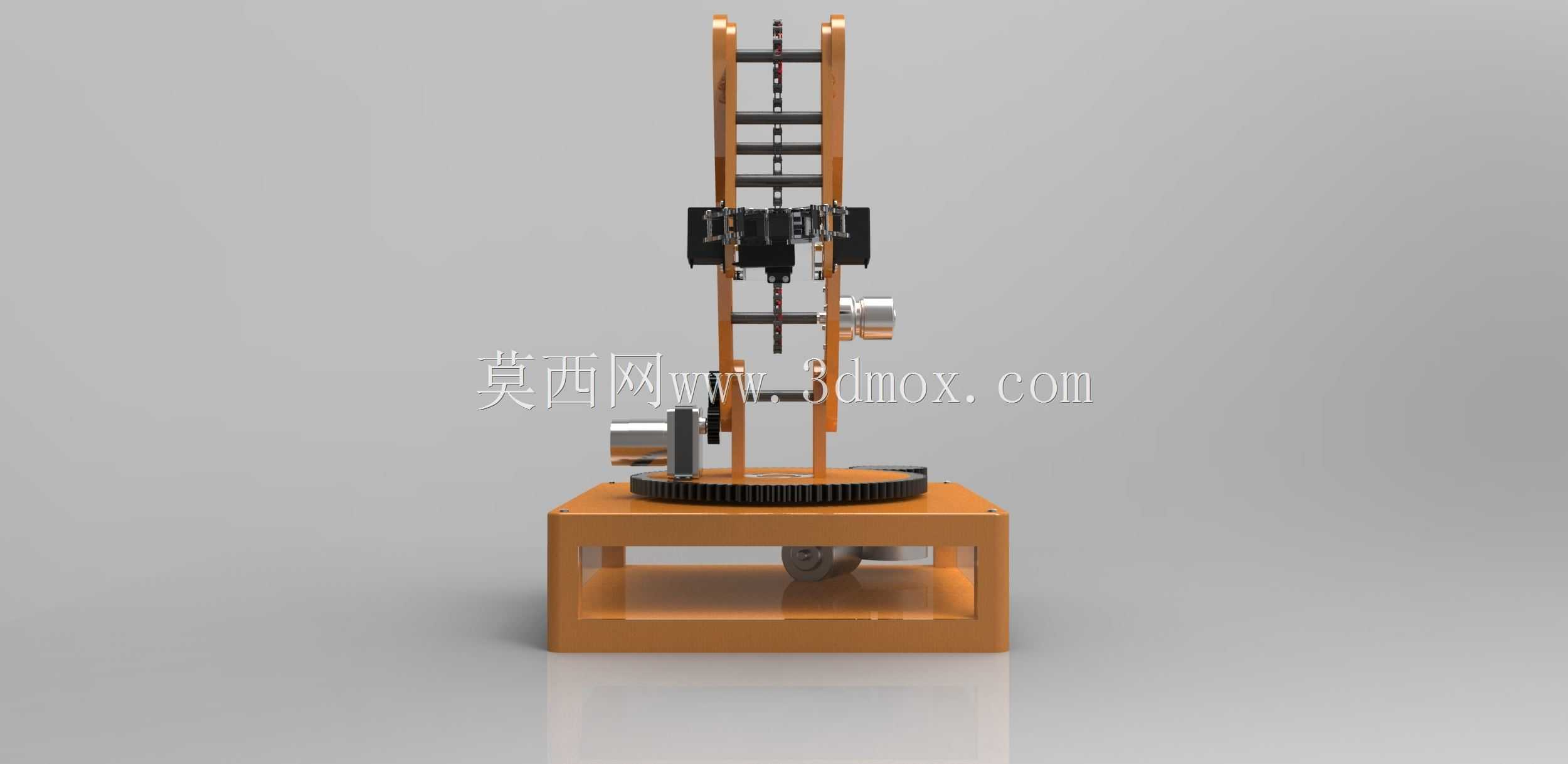

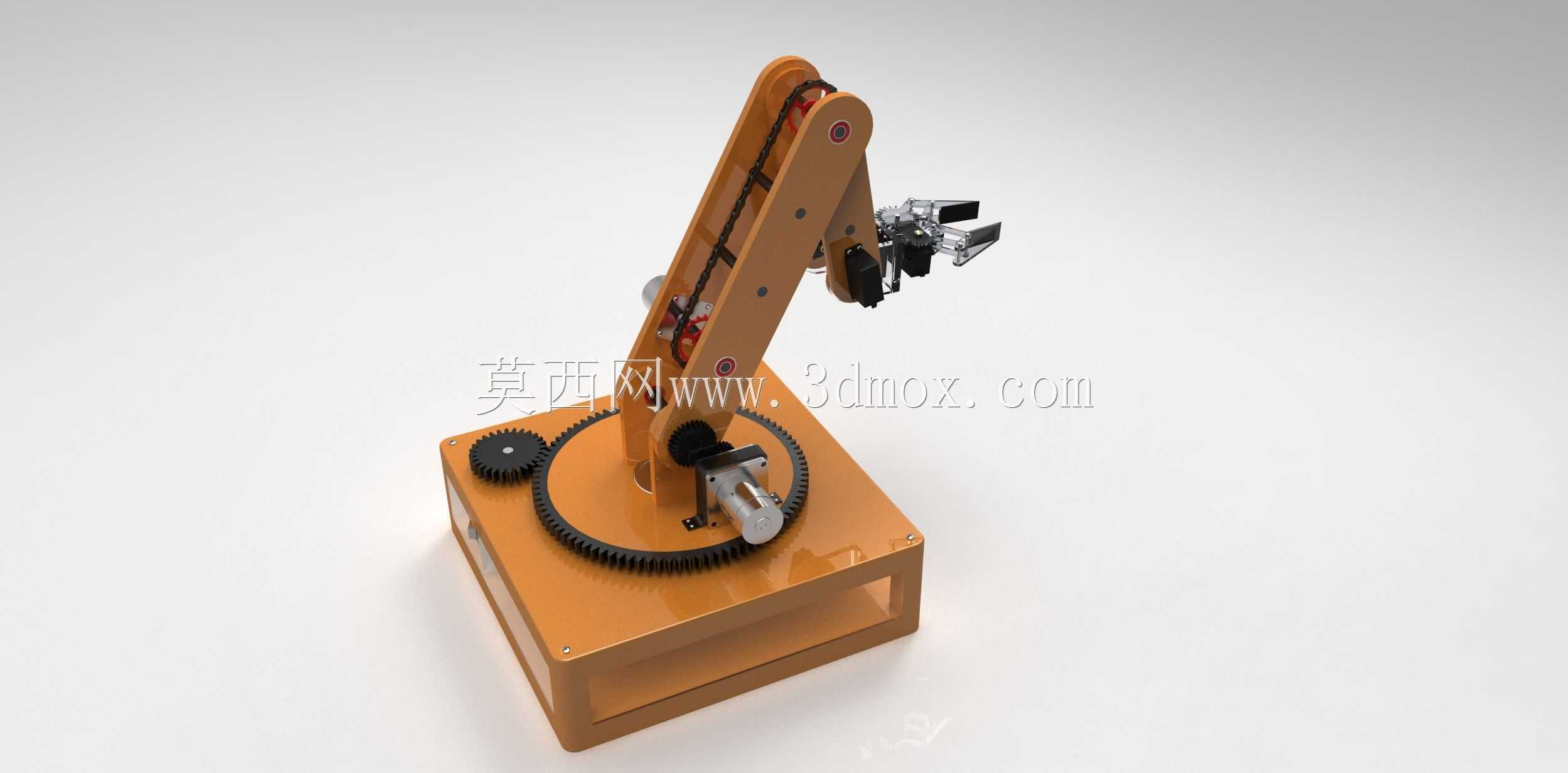

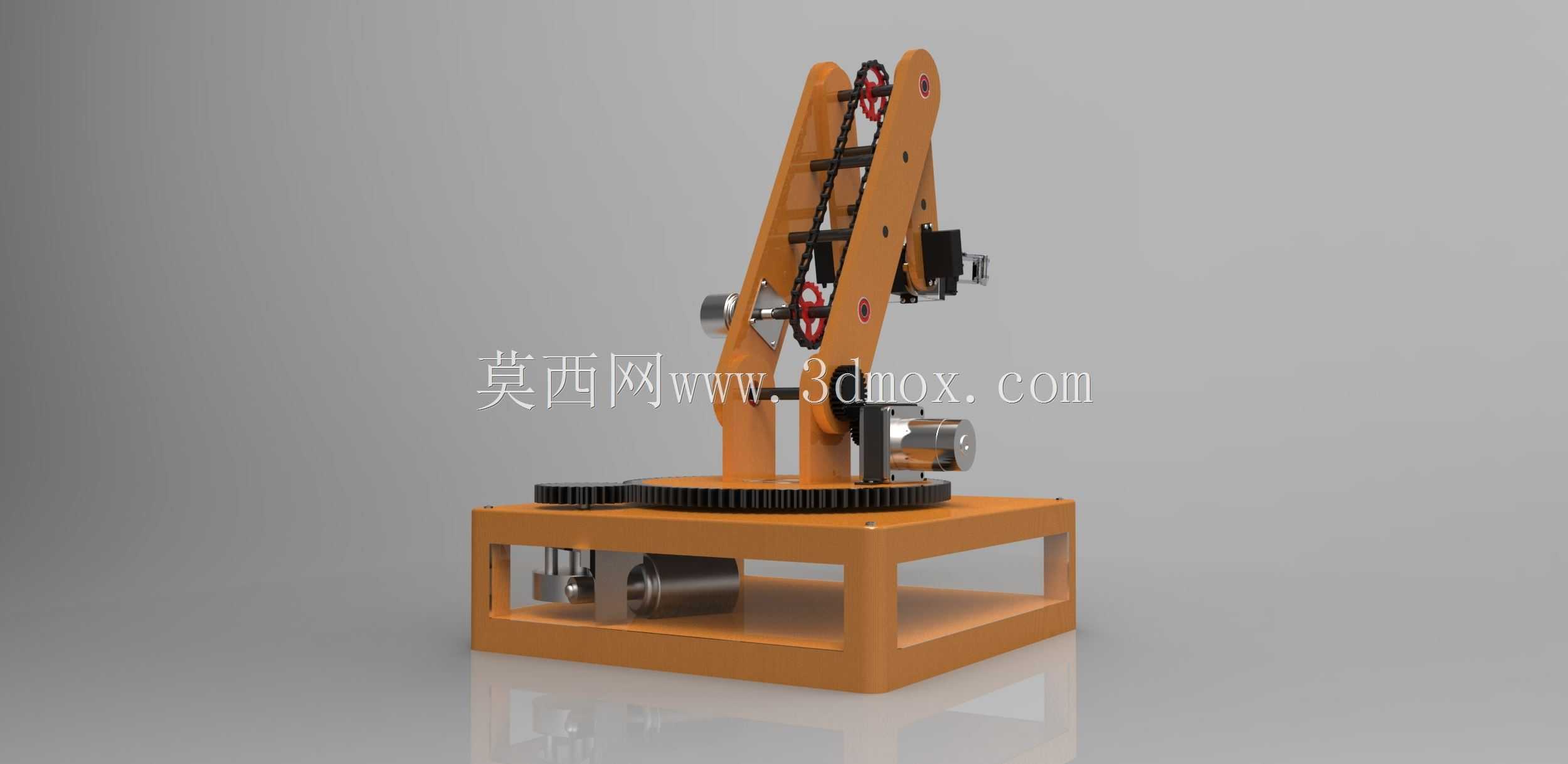

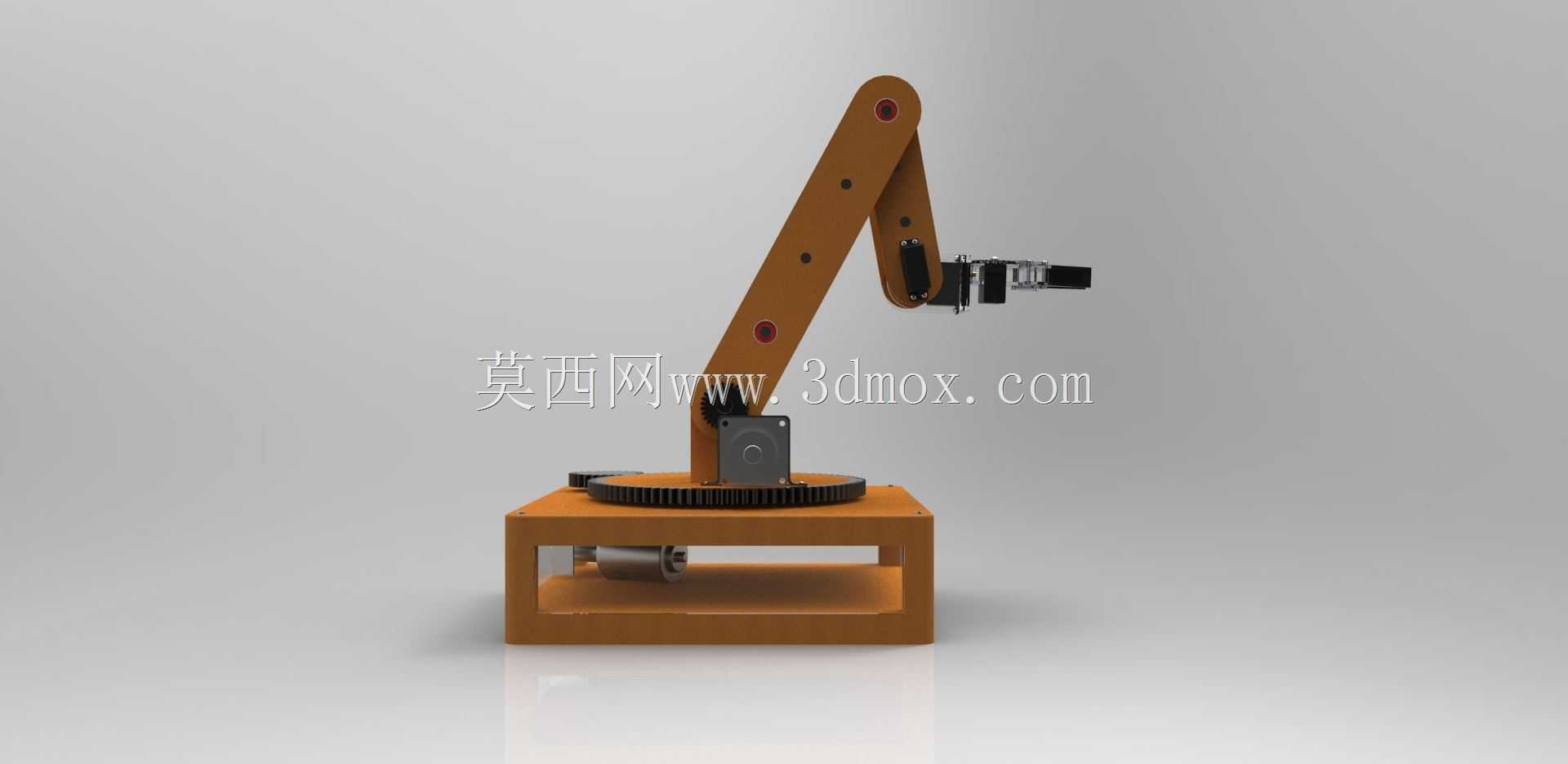

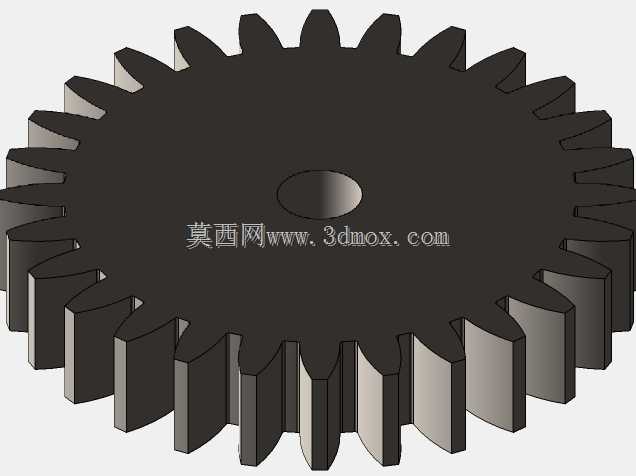

这款五轴机械臂是面向轻型自动化作业场景开发的多关节执行设备，可广泛应用于电子元器件分拣、小型零部件上下料、教学实验实训、精密装配辅助等场景，能够在狭小作业空间内完成多维度的位姿调整，替代人工完成重复性高、定位精度要求稳定的往复作业任务，适配3C制造、轻工生产、院校实训实验室等多种作业环境。设备末端搭载可更换的夹持式夹具，可根据作业对象的外形、材质更换夹指结构，既可以完成规则形状的小型五金件、塑料件的抓取转运，也可以适配吸盘、焊笔等功能末端，完成点胶、焊接辅助、工件码放等拓展作业，五个自由度的关节配置可覆盖作业半径内的任意空间点位，满足平面转运、空间翻转、姿态调整等多类动作需求，关节转动范围经过限位设计，可避免作业过程中出现运动干涉或超程碰撞的问题。整体设计采用模块化的关节布局思路，底座内置回转驱动结构，通过齿轮传动实现整个臂体的水平方向360度回转，大臂、小臂关节采用铰接式连接结构，通过伺服驱动配合齿轮传动实现俯仰角度调整，腕部关节可实现末端夹具的回转与俯仰调整，所有关节的传动结构都做了外露式的布局设计，既方便装配调试过程中的间隙调整，也便于后期运维过程中的部件更换与润滑保养。臂体主体采用轻量化的结构设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少驱动负载，提升运动响应速度，底座采用方正的箱式结构，可直接通过螺栓固定在工作台面或者配套的移动小车上，安装时仅需保证底座安装面的水平度即可，无需额外做复杂的地基施工，作业半径覆盖底座周边0.6米范围内的空间，垂直方向可实现0.1米到0.5米高度区间的作业覆盖，安装边界仅需预留0.8米见方的无遮挡空间，即可保证臂体全行程运动无干涉。关节处的连接轴都配置了耐磨衬套，可长期承受往复转动带来的磨损，传动齿轮采用直齿圆柱齿轮结构，传动间隙小、反向定位精度稳定，可满足连续作业下的重复定位精度要求，臂体表面做了氧化防护处理，可适应常规车间环境下的温湿度变化，不会出现锈蚀掉漆的问题，整体结构没有复杂的异形曲面，所有零部件都可通过常规的机加工方式制作，加工成本可控，装配难度低，既可以作为工业自动化产线的模块化执行单元，也可以作为机械原理教学的实体演示设备，帮助学习者理解多关节机器人的运动学原理、传动结构布局与驱动配置逻辑。
