带倒挡结构的复古立式小型蒸汽机

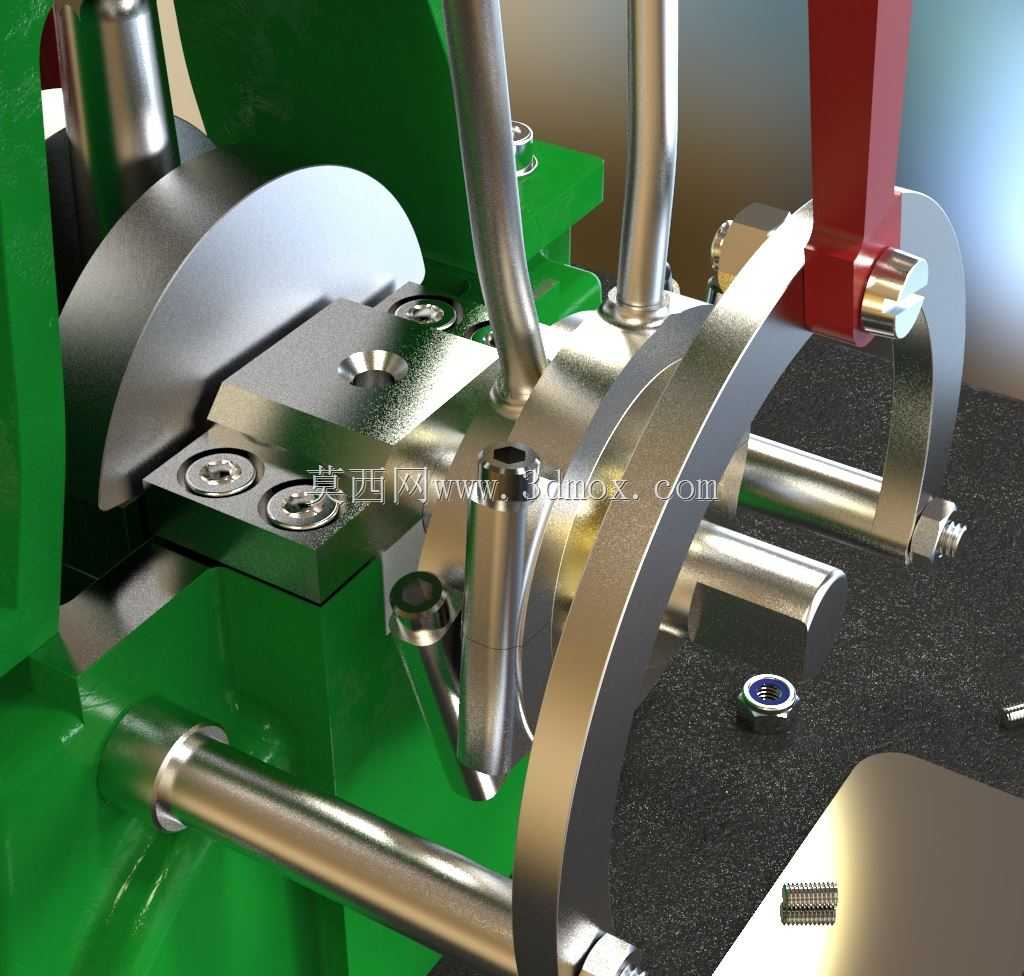

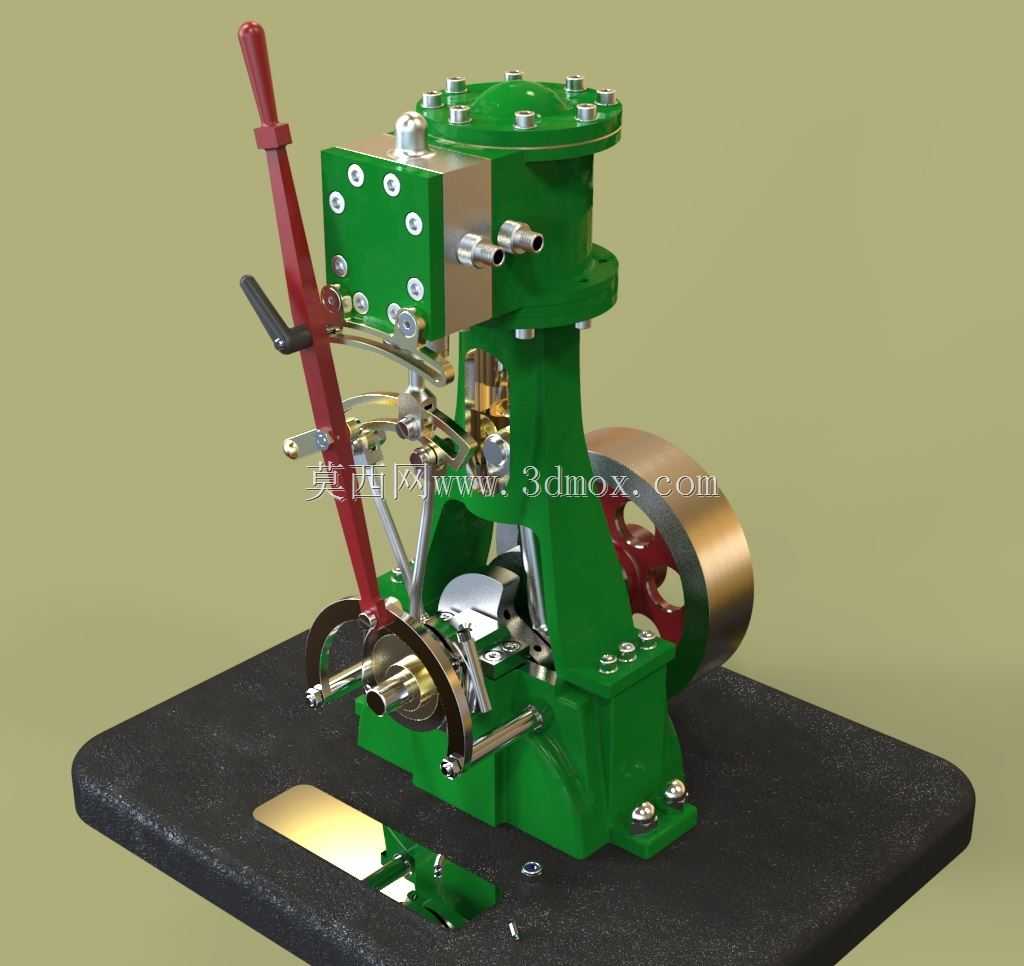

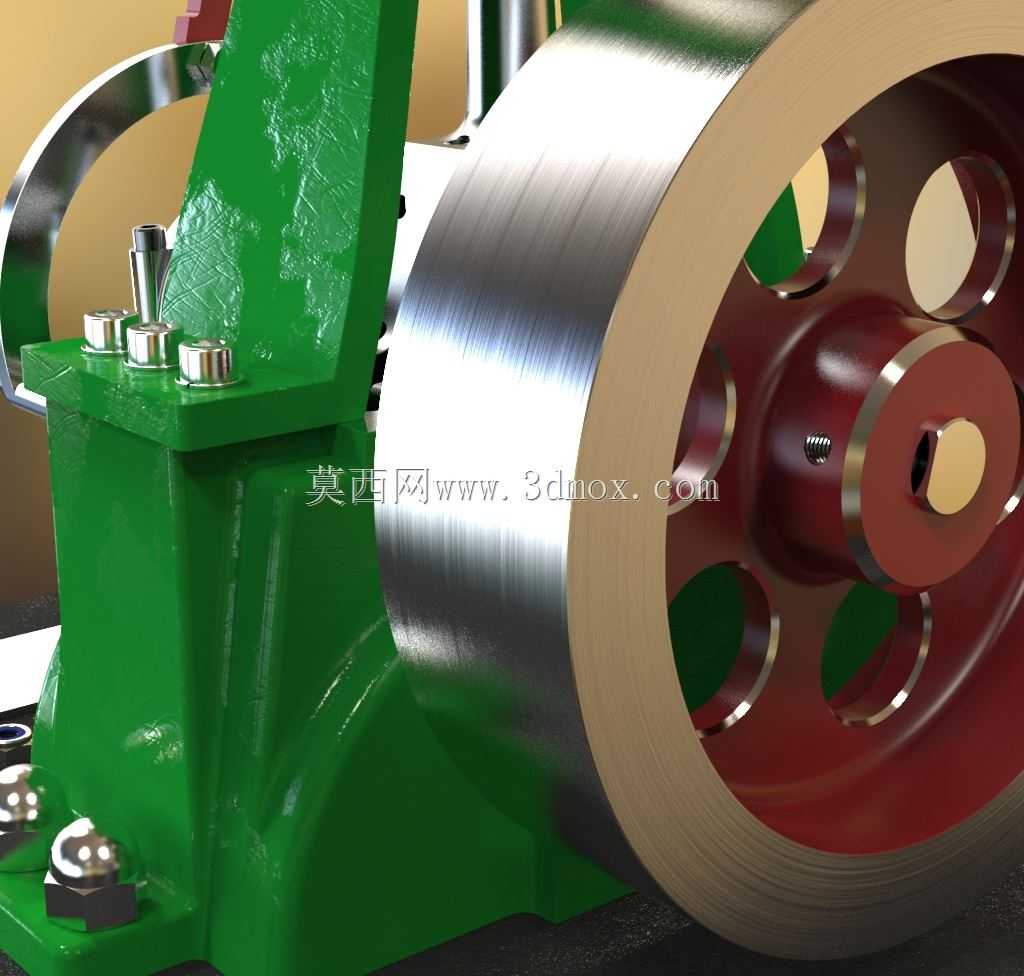

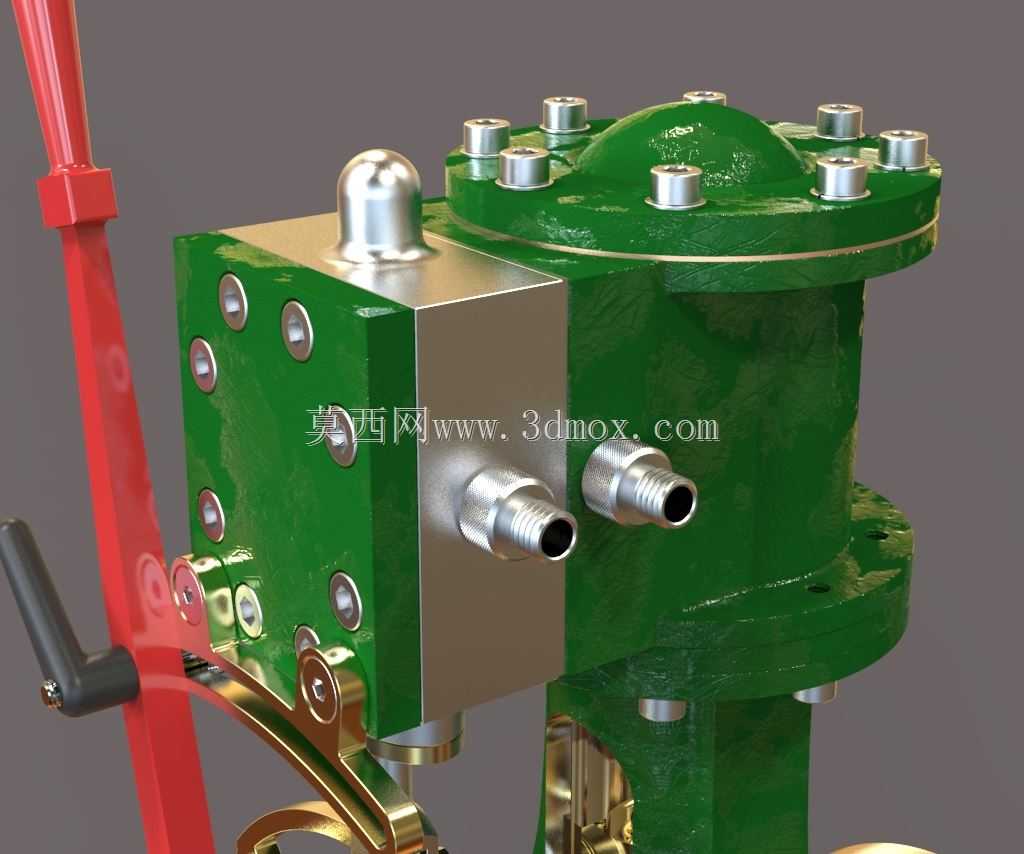

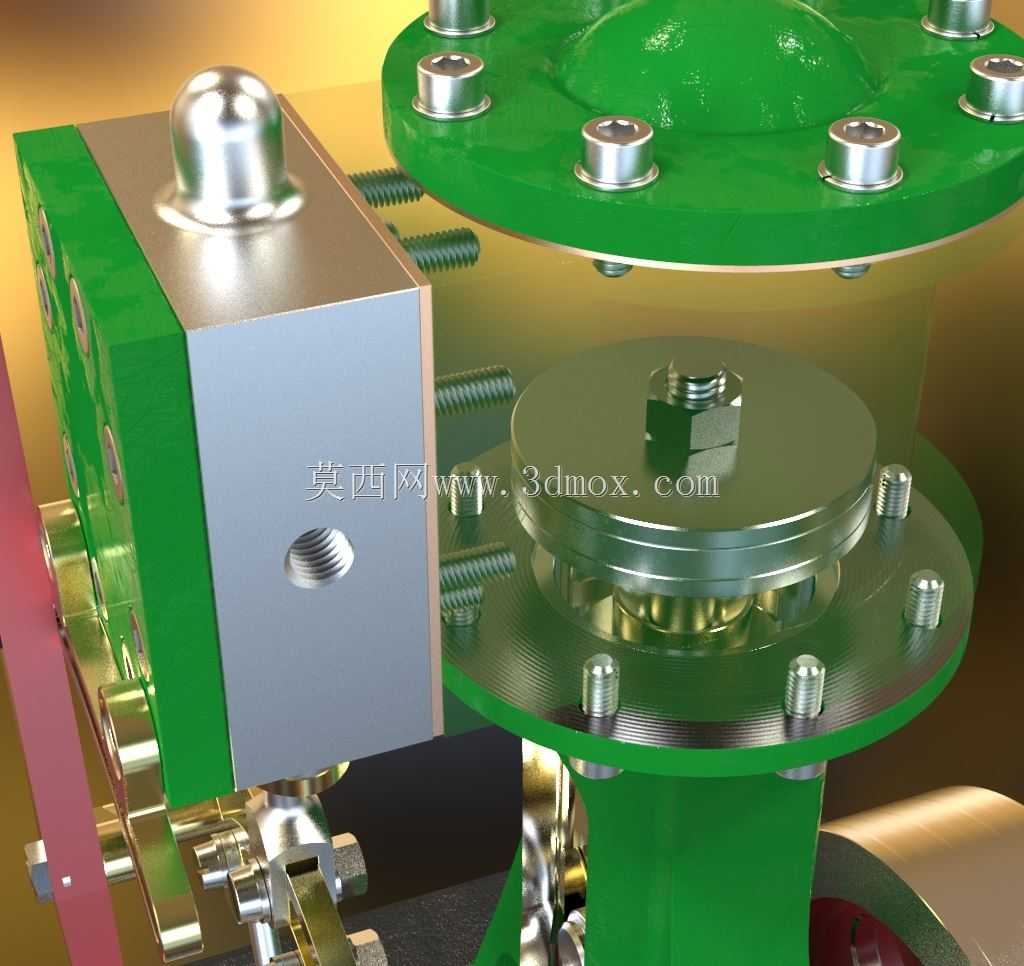

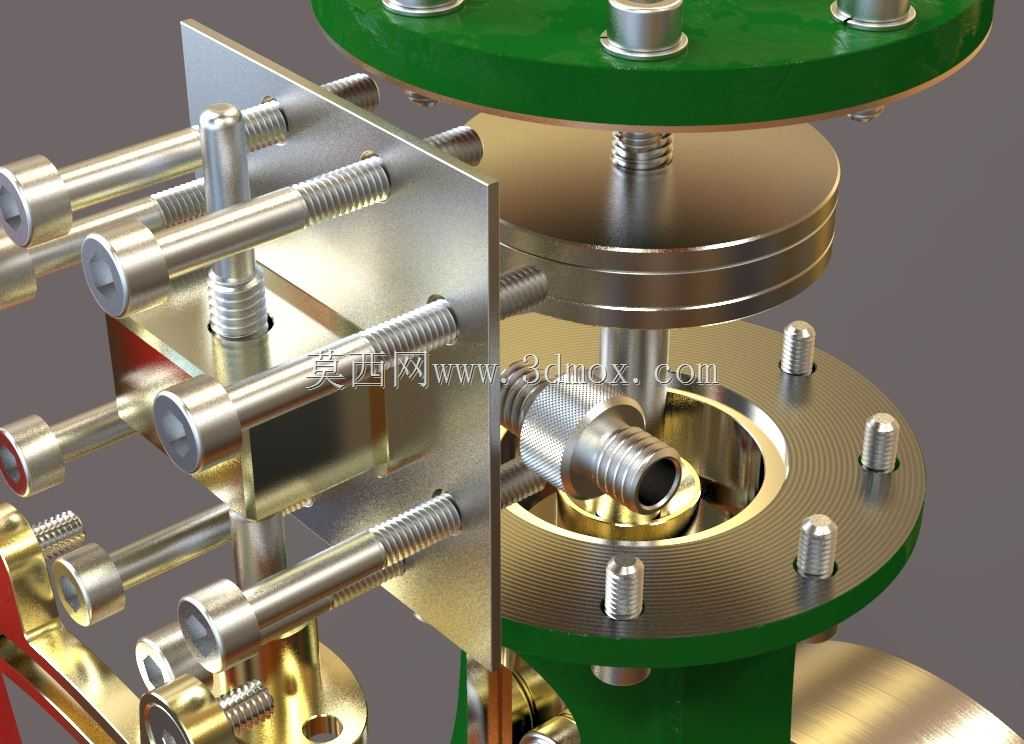

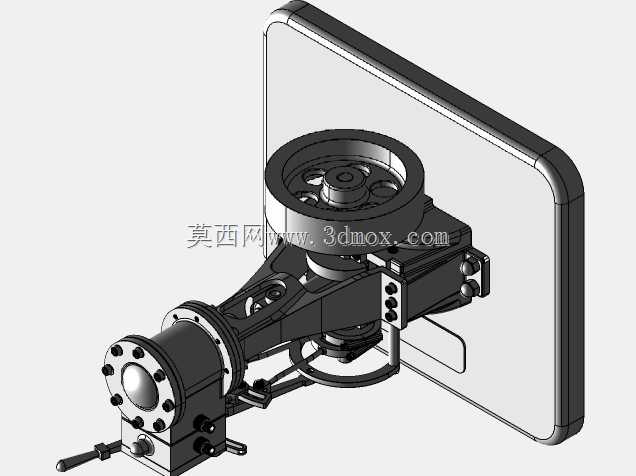

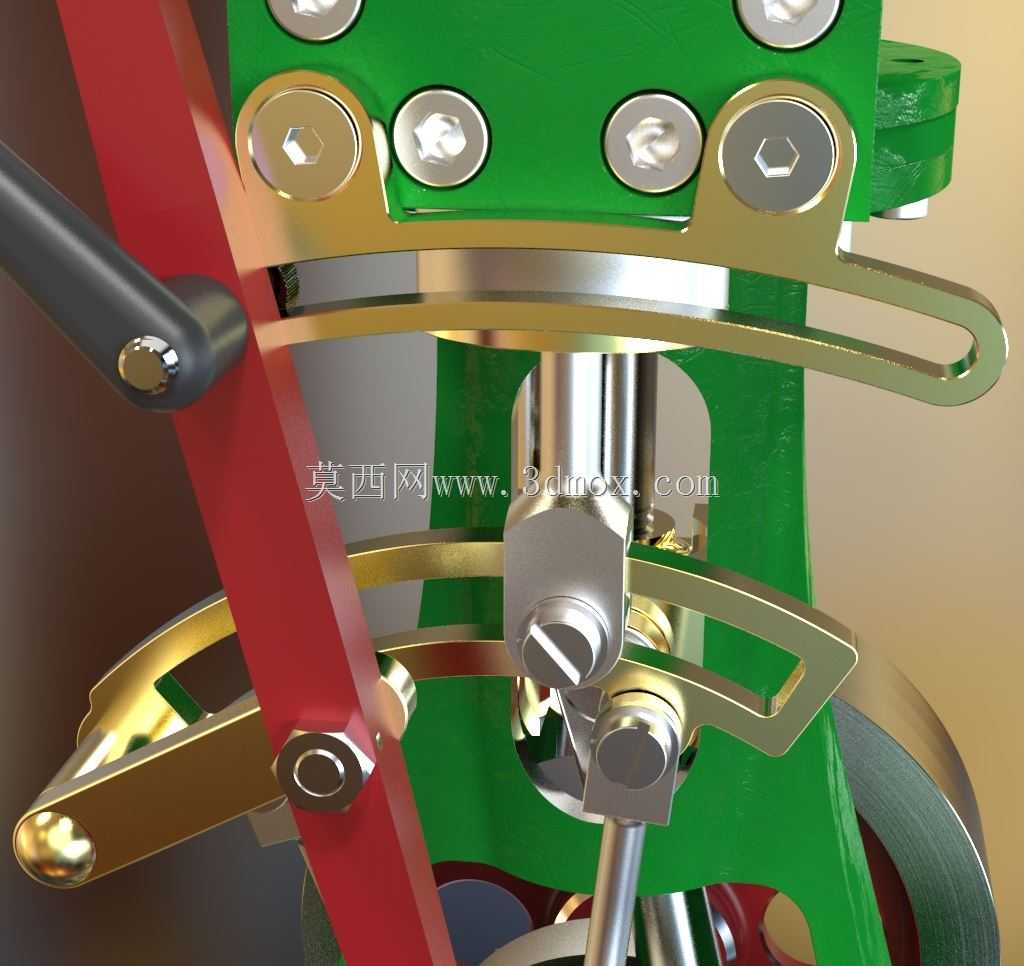

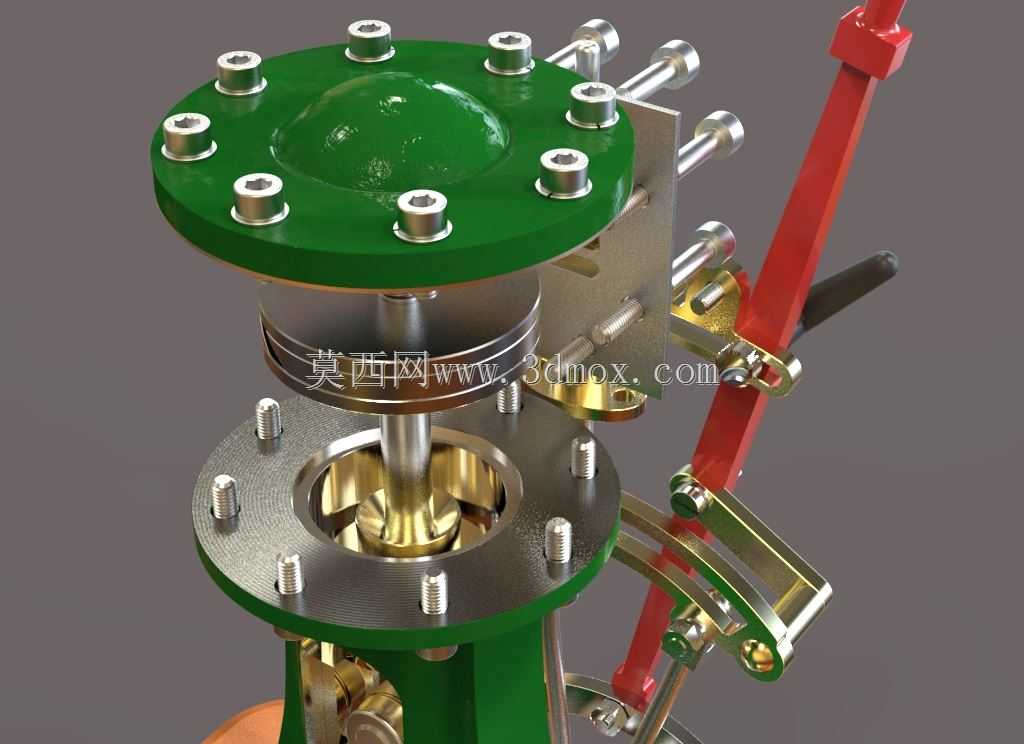

这款立式小型蒸汽机属于早期往复式动力机械的复刻优化结构，主要应用在小型动力演示装置、复古机械收藏展品、微型工坊动力输出、教学实训教具等场景，能够通过蒸汽压力驱动活塞做往复运动，配合带轮将直线运动转化为旋转扭矩输出，额外搭载的倒挡操纵机构可实现输出轴转向的快速切换，满足正反转双向动力输出的使用需求，适配需要频繁切换运转方向的小型负载场景。从功能特性来看，整机采用立式单缸布局，气缸垂直布置在机架上部，有效压缩了设备的横向占地空间，下部集成曲柄连杆传动结构，侧面设置带铜质衬套的飞轮结构，既可以储存运转动能保证输出转速平稳，也能作为动力输出端连接传动皮带带动外部负载。操纵杆组件设置在机身侧前方，通过连杆机构控制配气阀的开合时序，切换蒸汽进入气缸的腔室方向，无需调整蒸汽管路即可实现输出轴正反转切换，操作逻辑直观简便，手动操纵的反馈感清晰。设计思路上，整机遵循早期工业蒸汽机的结构逻辑做了微型化适配，将原本分散布置的配气机构、传动结构、操纵组件全部集成在一体式铸造的立式机架上，机架同时承担气缸支撑、传动部件防护、安装基准定位的多重作用，减少了额外的连接固定零件，提升了整机的结构刚性。机身的安装边界以底部方形安装平台为基准，平台预留了对应的固定孔位，可直接通过螺栓固定在操作台或设备基座上，安装时需要预留侧面操纵杆的摆动空间、飞轮的旋转避让空间，以及上部气缸的蒸汽管路连接空间，整体安装定位简单，不需要额外设计复杂的适配支架。各运动部件之间都设置了对应的润滑点位，活塞与气缸壁、曲柄连杆铰接处、操纵杆转轴处都预留了注油结构，可定期加注润滑脂降低运转磨损，延长设备的使用寿命。外露的金属传动部件做了圆角处理，避免运转过程中剐蹭操作人员，兼顾了演示使用的安全性与机械结构的展示性，能够清晰展现蒸汽机的完整工作逻辑，直观呈现热能转化为旋转机械能的全过程，适合作为机械原理教学的实体演示载体，也可作为复古动力装置的收藏展示品，还原早期工业动力设备的结构特点与运转逻辑。
