苏格兰轭与十字滑块联轴器组合机构

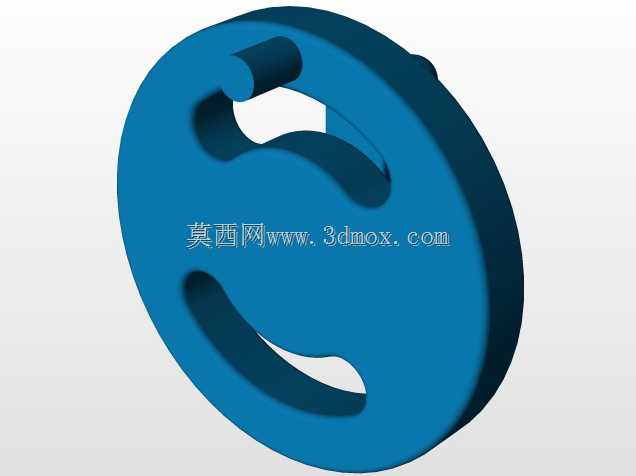

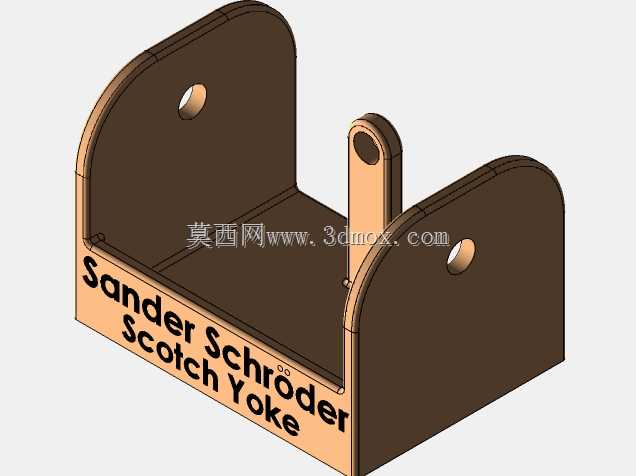

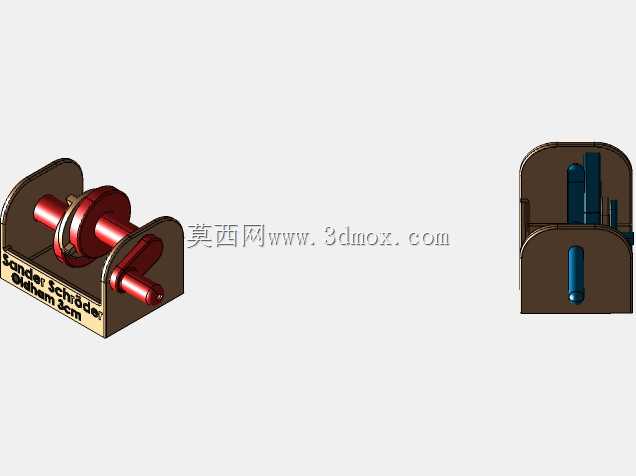

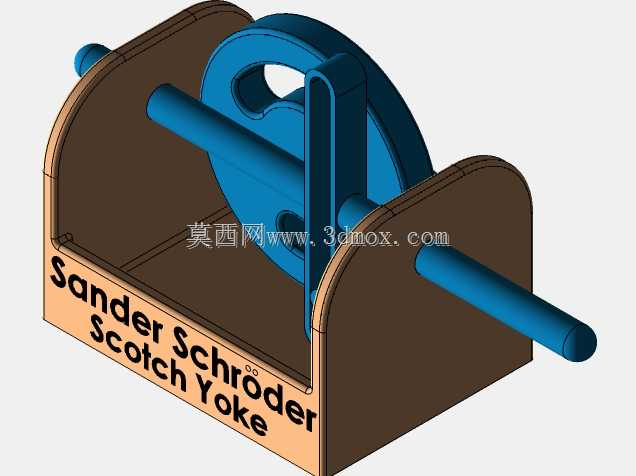

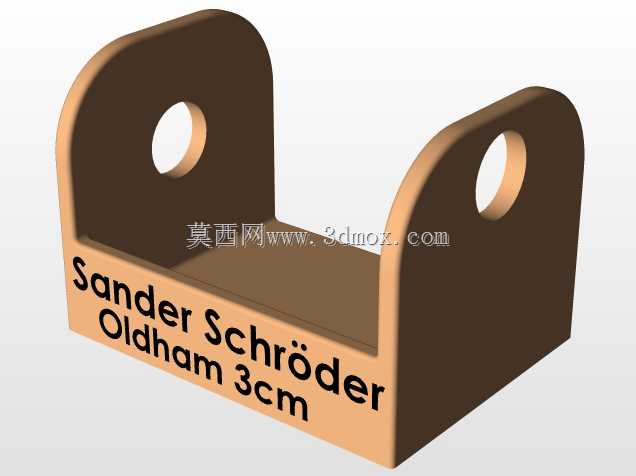

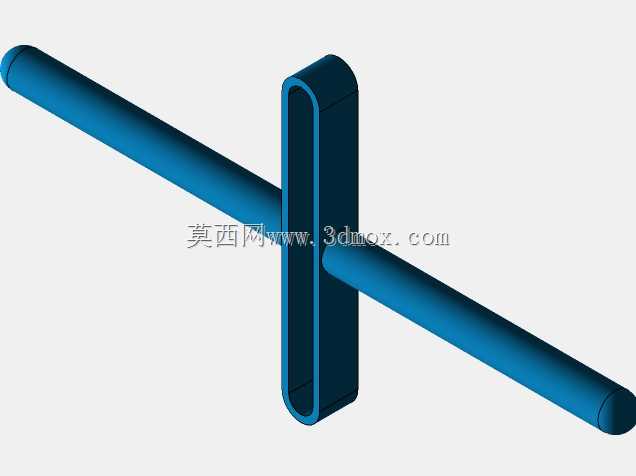

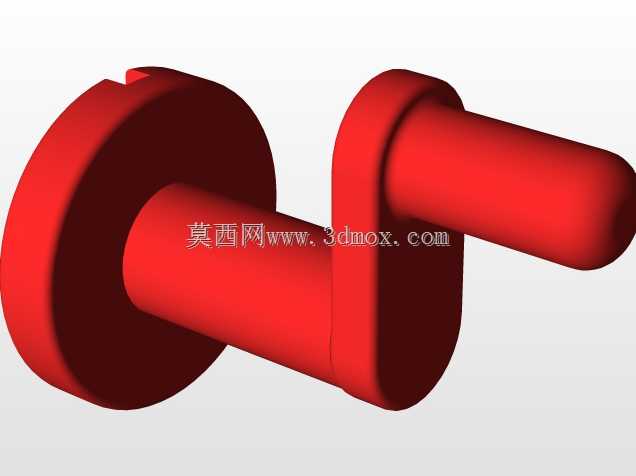

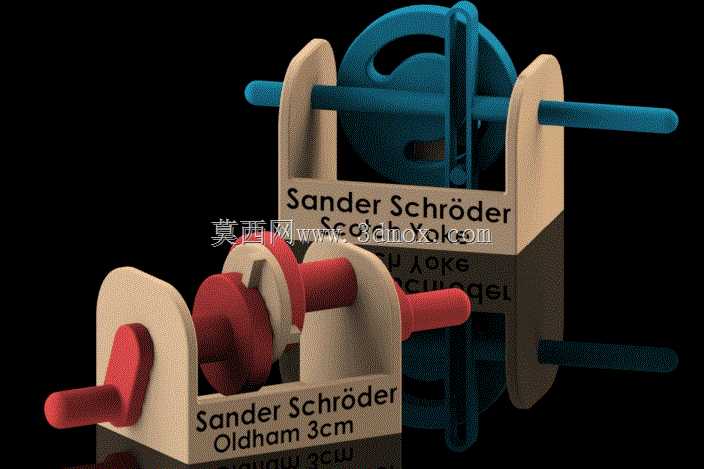

本次呈现的是苏格兰轭与十字滑块联轴器集成的传动机构，这类结构在小功率精密传动场景中有着广泛的应用空间，常见于小型进给装置、计量泵驱动单元、轻型往复运动执行机构当中，能够在紧凑的安装空间内实现旋转运动与直线往复运动的转换，同时补偿两传动轴之间的径向安装偏差，降低装配过程中对轴系同轴度的严苛要求。从实际用途来看，苏格兰轭结构可以将连续的旋转输入转化为规律的简谐直线往复输出，相比曲柄滑块机构，它不存在侧倾分力，往复运动过程中滑块对导轨的侧向载荷更小，运行平稳性更优，适合需要恒定行程往复动作的轻载工况；而集成的十字滑块联轴器部分，则负责连接动力输入轴与苏格兰轭的驱动轴，当两轴存在一定径向偏移时，中间滑块可以在两侧半联轴器的槽内滑动，补偿安装误差，避免轴系因不对中产生额外的弯曲应力与振动，延长传动部件的使用寿命。在功能特性上，该组合机构整体结构简洁，零件数量少，加工与装配难度低，传动过程中无冲击，运动规律精准，往复行程由偏心轴的偏心距直接决定，可以通过更换不同偏心距的驱动件快速调整输出行程，适配不同的作业需求。设计思路上，整体采用对称式的支架布局，两侧立式支撑板为传动轴提供稳定的旋转支撑，支架底部为平整安装面，可直接通过紧固件固定在设备基座上，苏格兰轭的滑动导槽与十字滑块的滑槽均采用等宽矩形截面设计，保证滑动配合间隙均匀，运动过程中无卡滞风险；驱动轴与输出轴的轴端预留了标准的轴伸长度，可直接连接手轮、驱动电机或其他动力输入部件，适配不同的动力接入方式。外形尺寸与安装边界方面，该机构整体轮廓紧凑，支架间距适配滑块的最大往复行程，不会出现运动干涉，两侧轴伸的同轴度公差控制在合理范围内，安装面的平面度满足通用设备安装要求，底部安装孔位按照标准间距排布，无需额外加工转接板即可完成固定，整体占用空间小，可直接嵌入小型自动化设备、教学实验台或手动操作机构中使用，在轻载传动场景下能够稳定传递扭矩，同时实现精准的运动转换与偏差补偿。
