工业控制用先导式电磁阀三维结构设计

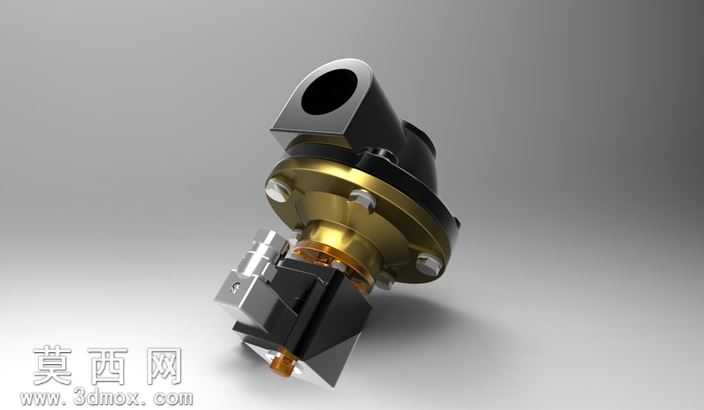

本电磁阀三维模型采用Pro/Engineer Wildfire R5.0完成全参数化建模，建模过程严格遵循机械设计规范，先完成核心零部件的独立建模再进行总装配约束，确保各部件间的配合关系完全符合实际生产装配逻辑。模型整体结构分为电磁驱动单元、密封承压单元、流体通断单元三个核心模块：上部电磁驱动部分的壳体采用哑光黑色工程塑料材质渲染，还原工业级塑封线圈外壳的质感，金属安装耳部位做了倒角与安装孔的细节刻画，还原实际产品的安装定位结构；中部承压阀盖采用黄铜材质渲染，通过金属材质的粗糙度、反射度参数调整，还原铸铜件经机加工后的金属光泽，固定螺栓采用标准外六角紧固件建模，螺栓与阀盖的配合间隙做了精准控制，符合机械装配的公差要求；下部流体控制单元包含阀芯、密封件、进出流体接口，金属阀芯部分做了镜面金属与哑光金属的材质区分，密封胶圈部位采用黑色橡胶材质渲染，还原橡胶密封件的哑光弹性质感，进出接口的内螺纹、外连接结构都做了细节还原，没有省略关键的连接结构特征。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度投射，勾勒电磁阀整体的轮廓结构，辅光源补全暗部细节避免结构死黑，轮廓光强化金属部件的边缘质感，背景采用渐变灰色突出产品主体，让各部件的材质差异、结构层次清晰呈现。设计过程中充分考虑电磁阀的实际工作逻辑，电磁驱动部分与阀芯的动作行程做了对应约束，可直观展示通电后阀芯提升、流体通路导通的动作关系，各密封面的位置、配合压紧量都做了结构还原，能够直接用于产品结构验证、装配工艺演示、教学实训展示等场景，模型的所有特征都保留了建模参数，可根据实际工况需求调整通径、压力等级、接口尺寸等核心参数，快速衍生出不同规格的同系列电磁阀设计方案，大幅缩短同类产品的设计开发周期。
